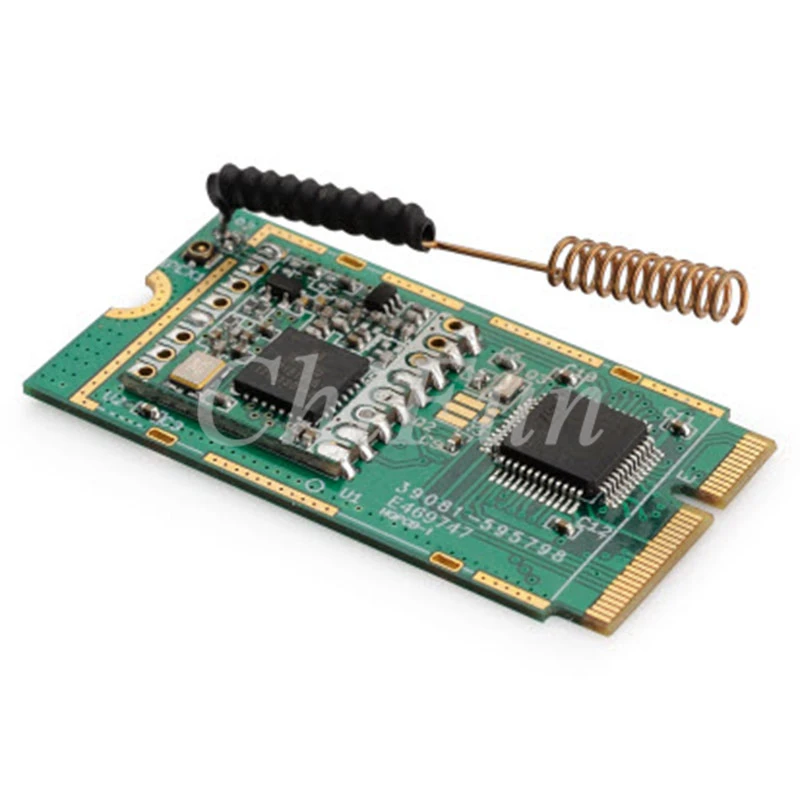

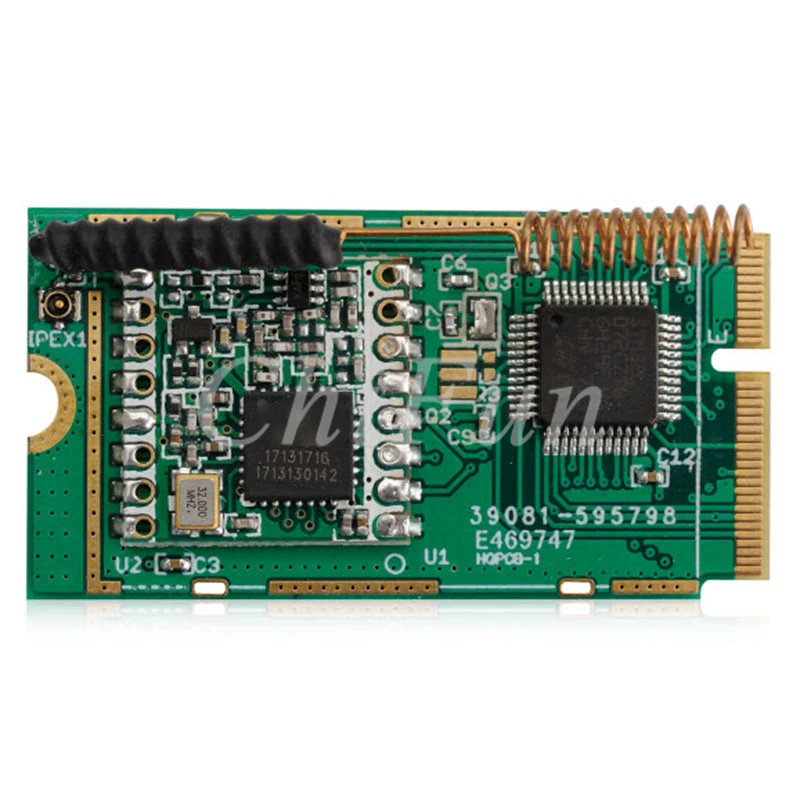

LorastЭто небольшой беспроводной модуль приемопередатчика предлагает очень привлекательными микс из дальнего радиуса действия, низкая потребеление энергии и Безопасная передача данных. Она разработана для того, чтобы облегчить разработчиков, чтобы быстро внедрять промышленного уровня LoRa и решений для Интернета вещей. Это помогает пользователям, чтобы включить любые идеи в практическое применение и сделать Интернет вещей в реальности. Легко программировать, создавать и подключать ваши вещи везде.

Lorast Беспроводная частьОсновано на SX1276/SX1278, которая позволяет пользователю отправлять данные и достигать чрезвычайно длинных диапазонов на низком уровне data-rates.It обеспечивает ультра-широкий диапазон распространения спектра и иммунитет от сильного помех при сведении к минимуму потребляемый ток. Он предназначен для профессиональных беспроводных сенсорных сетевых приложений, таких как ирригационные системы, умное измерение, умные города, обнаружение смартфонов, автоматизация зданий и т. д.

Lorast mcu частьИспользуйте STM32l0x чип от ST, STML0x является бесплатной доставкой ультра-малой мощности, STM32L072xx микроконтроллеры включает в себя подключение питания универсальной последовательной шины (USB 2,0 с украшением в виде кристаллов уменьшенного использования пластин) С высокопроизводительный ARM® Cortex®-M0 + 32 бит RISC core, работающий на 32 МГц частота, защита памяти блок (MPU), высокоскоростные встроенные воспоминания (192 кбайт флэш-памяти программы, 6 КБ данных EEPa0 КБ Оперативная память) плюс обширный ассортимент Расширение I/Os и периферийными устройствами через промышленныйСтандарт M.2 (NGFF)Контактный интерфейс.

LorastЯвляется открытым исходным кодом, все зависит от того, STM32Cube HAL драйвера, с клиентом при подаче заявки примеры применения, пользователь может программировать lorast через USART1 , USART2 или STLINK. Заводская прошивка поддерживаетLoRaWAN 1.0.2Спецификация и пользователь может использовать в команде, чтобы настроить его и использовать для своего проекта напрямую. Пользователь может повторно скомпилировать прошивку для поддержки различных частот LoRaWAN, включая: EU868, AS925, AU915, CN470, CN779, EU433, IN865, KR920, US915.

Особенности:

• STM32L072CZT6 MCU
• SX1276/78 LoRa беспроводной модем
• Предварительная загрузка с ISP загрузчиком
• I2S,I2C,LPUSART1,SPI2,USB
• 22 x Цифровой I/Os
• 3 x 12bit АЦП (1 шт.), 12bit ЦАП
• MCU Пробуждение UART или прерывание
• LoRa™ модем
• Преамбула обнаружения
• Скорость передачи данных настраивается
• LoRaWAN 1.0.2 Параметры
• Программное обеспечение для базы на STM32Cube HAL драйвера
• Аппаратное обеспечение/программное обеспечение с открытым исходным кодом
• Доступны ремешок: 433/868/915/920 МГц
• Внешняя антенна через разъем I-Pex 4
• Ультра низкое энергопотребление
• На команды для настройки параметров
• Интерфейс промышленного стандарта M.2 (NGFF)

Область применения:

• Беспроводная сигнализация и системы безопасности
• Автоматизация дома и зданий
• Автоматизированная счетчика
• Промышленный мониторинг и контроль
• Оросительные системы дальнего действия, etLoRa спец
  • 168 дБ максимальный бюджет связи.
  • + 20 дБм-100 мВт постоянный RF выход против
  • + 14 дБм высокая эффективность PA.
  • Программируемая скорость передачи бит до 300 кбит/с.
  • Высокая чувствительность: до-148 дБм.
  • Пуленепробиваемые передний конец: IIP3 =-12,5 дБм.
  • Отличный блокирующий иммунитет.
  • Низкая RX ток 10,3 mA, 200 на регистра удерживания.
  • Полностью интегрированный синтезатор с разрешением 61 Гц.
  • Модуляция FSK, GFSK, MSK, GMSK, LoRaTM и OOK.
  • Встроенный синхронизатор бит для восстановления часов.
  • Преамбула обнаружения.
  • 127 дБ динамический диапазон RSSI.
  • Автоматический RF Sense и CAD с ультра-быстрым AFC.
  • Пакетный двигатель до 256 байт с CRC.
  • Встроенный датчик температуры и индикатор низкого заряда батареи.


  MCU спецификации

  • MCU:STM32L072CZT6
  • Флэш-память: 192KB
  • SRAM:20KB
  • EEPROM:6KB
  • Тактовая частота: 32 МГц

  Абсолютные максимальные оценки:

  • VCC: 0,5 v ~ 3,9 v
  • Рабочая температура: -40 ~ 85 °C
  • Контакты ввода/вывода: 0,5 В ~ VCC + 0,5 В


  Общие характеристики постоянного тока:

  • Напряжение питания: 1,8 v ~ 3,6 v
  • Рабочая температура: -40 ~ 85 °C
  • Контакты ввода/вывода: см.STM32L072CZT6 технический паспорт


  Потребляемая мощность:

  • Режим остановки: 2.7μA @ 3,3 v
  • Режим RX: 7.2ма
  • Режим TX: 125mA @ 20dbm

    Посылка включает в себя:

    • Модуль LoRaST-1 шт.
    • 1 x LoRa антенна (отпайка)



    Размеры и вес:Вес: 4 гРазмер: 22x42x3,6 ммLoRaST-433: лучше всего настроить на частоту 433LoRaST-470: Лучшая Настройка до 470 частотыLoRaST-868: Лучшая настройка частоты 868LoRaST-915: Лучшая настройка частоты 915/920

    Загрузка данных о продукте: http://wiki.dragino.com/index.php?title=File:LoRa_ST.png
