Описание товара
7-дюймовый емкостный сенсорный ЖК-дисплей (c) 800*480 пикселей многоцветный графический ЖК-дисплей, TFT i2c сенсорный дисплей модуль Встроенный 10Кб ROM
7 дюймов 800*480 многоцветный графический ЖК-дисплей, с емкостным сенсорным экраномФункции и возможности
- Встроенный 10Кб символьный ROM с размером шрифта 8X16 точек и поддерживающими символами ISO/IEC 8859 -1/2/3/4
- Блок переключения передач (BTE) поддерживает функцию 2d, совместимую с функцией 2D bitblt
- Встроенный геометрический двигатель скорости
- Программируемый шрифт запись курсора
- 32x32 пикселей функция графического курсора
- Мощная функция прокрутки для вертикального или горизонтального направления
- Функция расширения шрифта x1, x2, x3, x4 для горизонтального/вертикального направления
- Функция вертикального поворота шрифта
- 256 пользовательских символов с 8X16 точек
Ключевые параметры
| Тип ЖК-дисплея | TFT |
|---|---|
| Интерфейс и интерфейс | Интерфейсы серии 8080 |
| Интерфейс сенсорной панели | I2C |
| ЖК-контроллер | Ра8875 |
| Тип сенсорной панели | Емкостный (5 мультитач) |
| Глубина цвета | 256/16 К |
| Подсветка подсветки | Светодиодная лампа |
| Размер дисплея (мм) | 154.08 (Ш) × 85.92 (ч) |
| Точка pitch (мм) | 0.0642 (Ш) × 0.1790 (ч) |
| Соотношение сторон | 8: 5 |
| В. Резолюция | 800*480 (пиксель) |
| Блок питания | 3.0 В ~ 3.6 В |
| Подсветка тока | ГТД |
| Рабочая температура. | ГТД |
Фото и видео
Определение интерфейса
| Pin нет. | Условное обозначение | Описание. описание | Тип и тип | Функция, функция |
|---|---|---|---|---|
| 1 | В. НК | |||
| 2 | ГНД | Земля и земля | Мощность и мощность | ГНД |
| 3 | Д0 | Pin-код для данных | Вход/выход | Д0-д15 |
| 4 | Д1 | |||
| 5 | Д2 | |||
| 6 | Д3 | |||
| 7 | Д4 | |||
| 8 | Д5 | |||
| 9 | Д6 | |||
| На 10 | Д7 | |||
| В 11 | Д8 | |||
| В 12 | D9 | |||
| 13 г. | Д10 | |||
| 14 г. | Д11 | |||
| 15 г. | Д12 | |||
| 16 г. | В. Д13 | |||
| В 17 | Д14 | |||
| До 18 лет | Д15 | |||
| 19 г. | В. CS | ЖК-чип выбор сигнала | Вход, вход | Низкий уровень активности |
| От 20 г. | РС | Инструкции по обучению/регистрации данных | Вход, вход | 1: Реестр инструкций 0: Реестр данных |
| 21 г. | В г. WR | Запись записи | Вход, вход | WR = 0, rd = 1 |
| 22 | Ж. д. | Читать в эксплуатации | Вход, вход | WR = 1, rd = 0 |
| 23 г. | Перезагрузить | Сброс ЖК-дисплея | Вход, вход | Низкий уровень активности |
| 24 г. | В. НК | |||
| 25 г. | 3v3 | Мощность позитивная | Мощность и мощность | 3.3 В вход |
| В 26 | П. п. | Выбор параллельного/серийного входного сигнала | Вход, вход | 0: выбрать параллель 8080 |
| 27 г. | В. НК | |||
| На 28 | T_in | Прерывание сенсорного экрана | Выход на выход | Не доступен |
| От 29 г. | Ждите и ждите | Сигнал ожидания | Выход на выход | 0: занят 1: на холостом ходу |
| На 30 | T_in | Емкостный сенсорный экран прерывает | Выход на выход | Низкий уровень, в то время как сенсорный экран обнаруживает трогательные |
| В 31 год | СДА | Емкостный сенсорный экран I2C Data | Вход/выход | Данные для данных I2C, данные записи/записи |
| На 32 | SCL | Емкостный сенсорный экран I2C часы | Вход, вход | Часы I2C для часов |
| 33 | 3v3 | Мощность позитивная | Мощность и мощность | 3.3 В вход |
| В 34 | ГНД | Земля и земля | Мощность и мощность | ГНД |

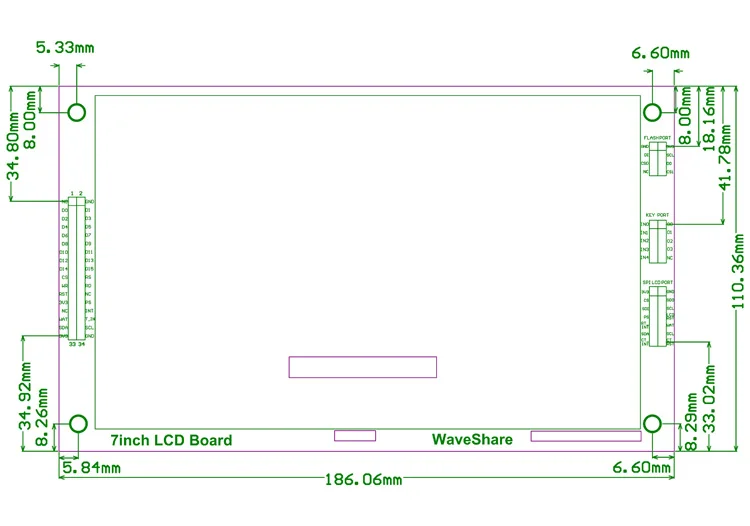

Внешнее измерение
Пакет содержит
- 7-дюймовый емкостный сенсорный ЖК-дисплей (c) × 1
- 40-pin FFC × 1
Совместимость и совместимость
Этот пункт интерфейс совместим с 3.2 дюйма 320x240 сенсорный ЖК (c).
Справочник по подбору
| Партномер | Тип сенсорной панели | В. Резолюция | Интерфейс ЖК-данных | Сенсорный контроллер | Для использования с |
|---|---|---|---|---|---|
| 7-дюймовый резистивный сенсорный ЖК-дисплей | Резистивный | 800 х 480 | 24pin RGB | Ни один из них | Mcu с ЖК-контроллером и АЦП |
| 7-дюймовый резистивный сенсорный ЖК-дисплей (c) | Резистивный | 800 х 480 | 16pin | Встраиваемый ра8875 | MCU без ЖК-контроллера |
| 7-дюймовый емкостный сенсорный ЖК-дисплей | Емкостный и емкостный | 800 х 480 | 24pin RGB | FT5206GE1 | Mcu с ЖК-контроллером |
| 7-дюймовый емкостный сенсорный ЖК-дисплей (b) | Емкостный и емкостный | 800 х 480 | 24pin RGB | Gt811 | Mcu с ЖК-контроллером |
| 7-дюймовый емкостный сенсорный ЖК-дисплей (c) | Емкостный и емкостный | 800 х 480 | 16pin | Встраиваемый ра8875 | MCU без ЖК-контроллера |
| 7-дюймовый емкостный сенсорный ЖК-дисплей (d) | Емкостный и емкостный | 1024 х 600 | 24pin RGB/LVDS | FT5206GE1 | Mcu с ЖК-контроллером |
