О температурном мониторе, если вам нужно, пожалуйста, сообщите нам

1. Обзор

DG16S PCB используется для аккумуляторной батареи серии 16. Мы можем спроектировать его для различных литиевых батарей, таких как LiFepo4, LiMn2O4, Li-polymer и т. д.

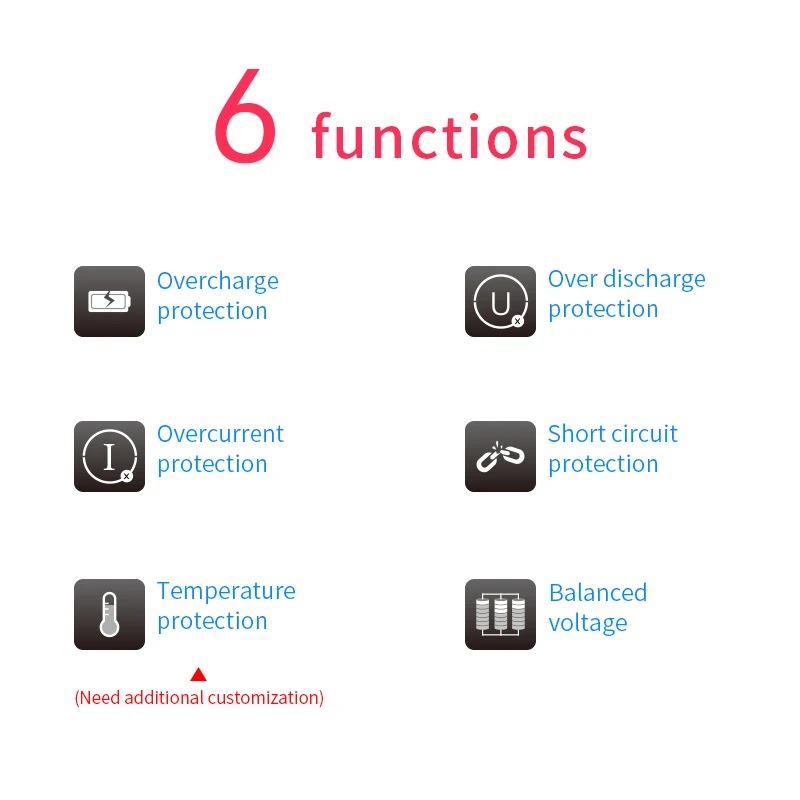

Основные функции: защита от перезарядки, защита от разрядки, защита от перегрузки по току, защита от короткого замыкания, защита от температуры и т. д.

2. Преимущество

◆Используйте высококачественный (A-level) защитный интегральный замыкание IC, от решения Seiko из Японии.

◆Сильная способность к нагрузке, постоянная разрядка тока 100A/200A, использование высокого сопротивления напряжения, низкое внутреннее

Сопротивление мощности Mosfet. Теплоотвод значительно поможет охлаждению.

Сам ◆IC имеет функцию балансировки мощности. Схема проста и надежна.

◆Типичное Обнаружение напряжения для каждой ячейки. Таким образом, каждый аккумулятор будет предотвращен из-за заряда или разрядки. Функция защиты от перегрузки по току и короткого замыкания очень надежная. Долгое время короткого замыкания нагрузки не повлияет на печатную плату и батарею. Защита от температуры во время зарядки и разрядки.

◆Extreme низкая потребеление энергии. Потребление всего устройства составляет менее 50uA.

◆PCB использование высокой анти-коррозии, Высокая водонепроницаемость, высокое сопротивление ОУР Формальное покрытие

3. Часто задаваемые вопросы

1 какой ток PCB я должен выбрать?

Выберите блок питания 13S 48V в качестве примера: какой PCB вы должны выбрать, зависит от мощности вашего двигателя или ограничения тока вашего контроллера. Ниже 350 Вт, вы можете выбрать 16A. Ниже 500 Вт, вы можете выбрать 18A, ниже 800 Вт, вы можете выбрать 35A, ниже 1 кВт, вы можете выбрать 60A. Более 1200 Вт, то же самое. Если вы не уверены, пожалуйста, свяжитесь с нами.

2 могу ли я использовать больший размер PCB, чем должен?

Предположим, вам нужно 60A PCB, но вы выбрали 80A, это нормально.

80а обеспечивает более высокий ток. Ничего плохого, но немного более высокую цену.

Но если вы выбираете 50 А, извините, что он слишком мал. Таким образом, вы можете выбрать более высокую спецификацию, но не можете выбрать более низкую, чем это должно было быть.

3 какой тип зарядного устройства я должен выбрать?

Литиевая батарея должна заряжаться зарядным устройством литиевой батареи. Вы не можете зарядить его свинцово-кислотным зарядным устройством. Свинцово-Кислотное зарядное устройство может повредить MOS трубу PCB.

4 Если у меня есть печатная плата, мне нужны какие-либо балерины?

Да, если вы можете добавить балерины QNBBM, это будет идеально.

Основная функция PCB заключается в том, чтобы не допустить перезарядки или перезарядки батарей, перегрева и т. д.

Все PCB /BMS в мире баланса производительности не является удовлетворительным.

С добавлением танцоров срок службы батарей будет больше, и емкость будет полностью использована.

5 как определить, сломан ли мой PCB или нет?

Если вы хотите определить, подходит ли печатная плата или нет, пожалуйста, используйте несколько метров и посмотрите, находится ли Напряжение каждой ячейки близко друг к другу или нет. Когда разница в напряжении составляет 1 в, батарея будет иметь такую Производительность: расстояние вождения короткое, отключается при запуске, Время зарядки очень короткое. В такой ситуации некоторые батареи неисправны. Когда печатная плата сломана, батарея не может быть разряжена, когда вы измерили напряжение батареи является нормальным.

4. Технические параметры (Ниже приведена таблица с примером для 3,7 В Номинальная LiFePo4 батареи.

Если ваша батарея 3,2 V Номинальная батареи, мы будем устанавливать параметры для него)

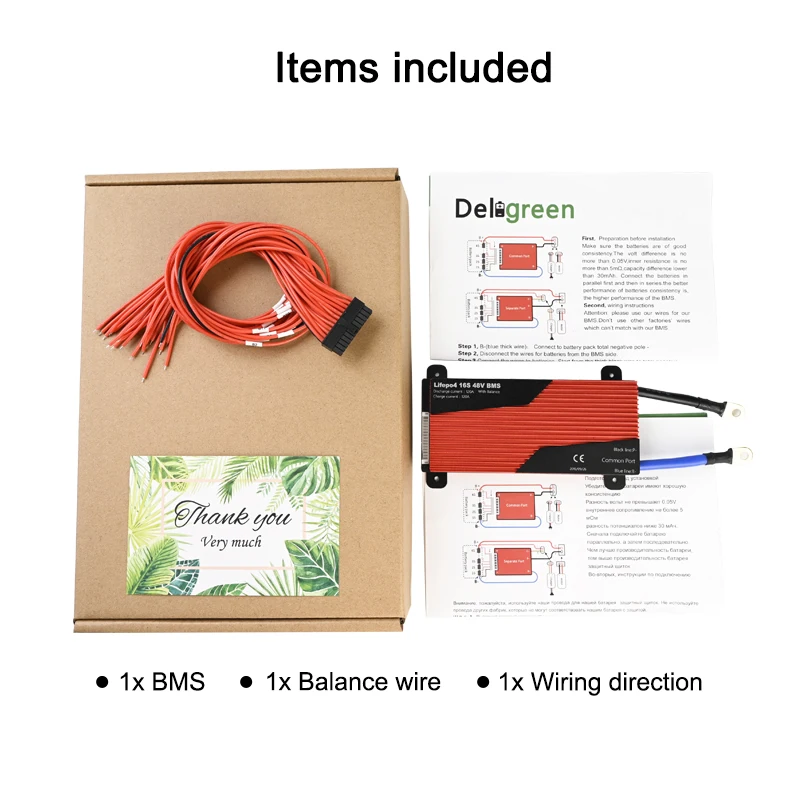

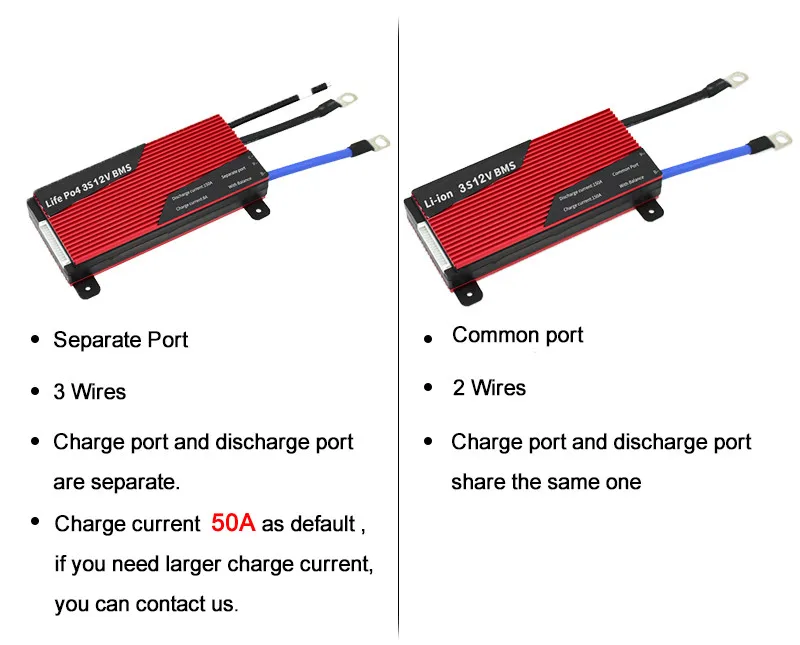

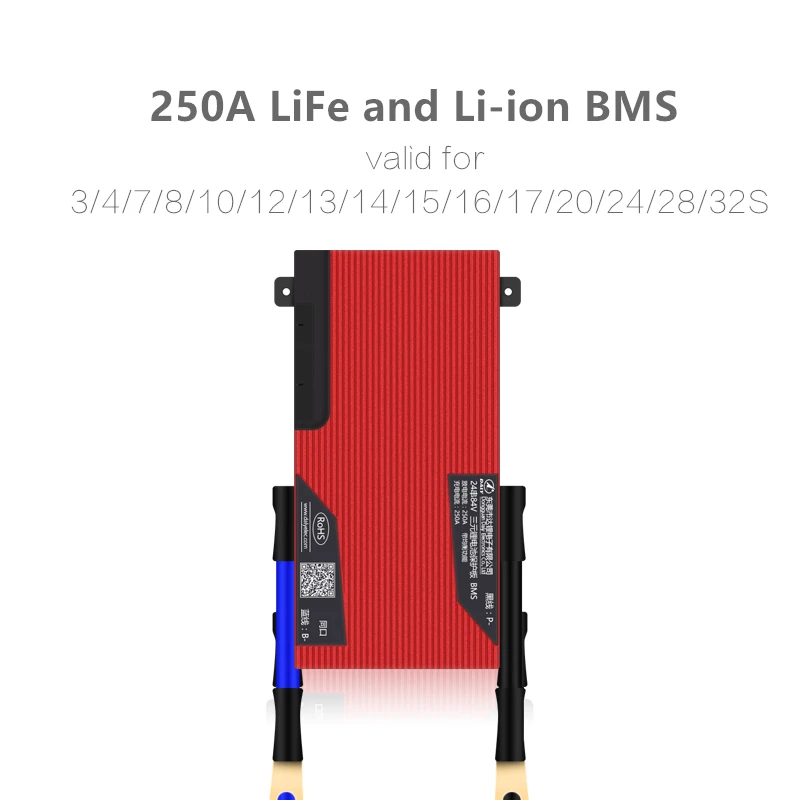

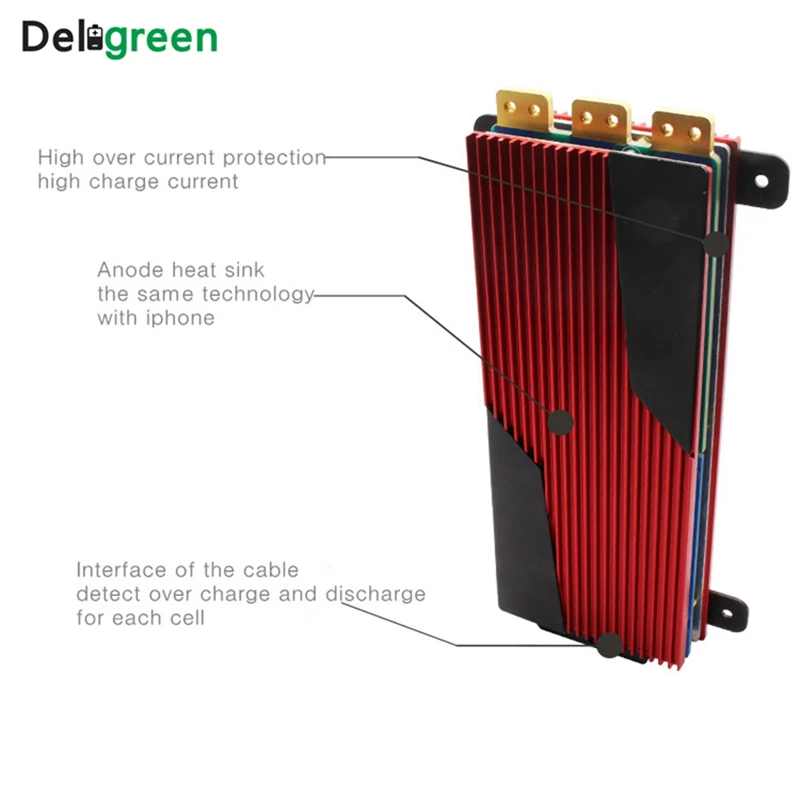

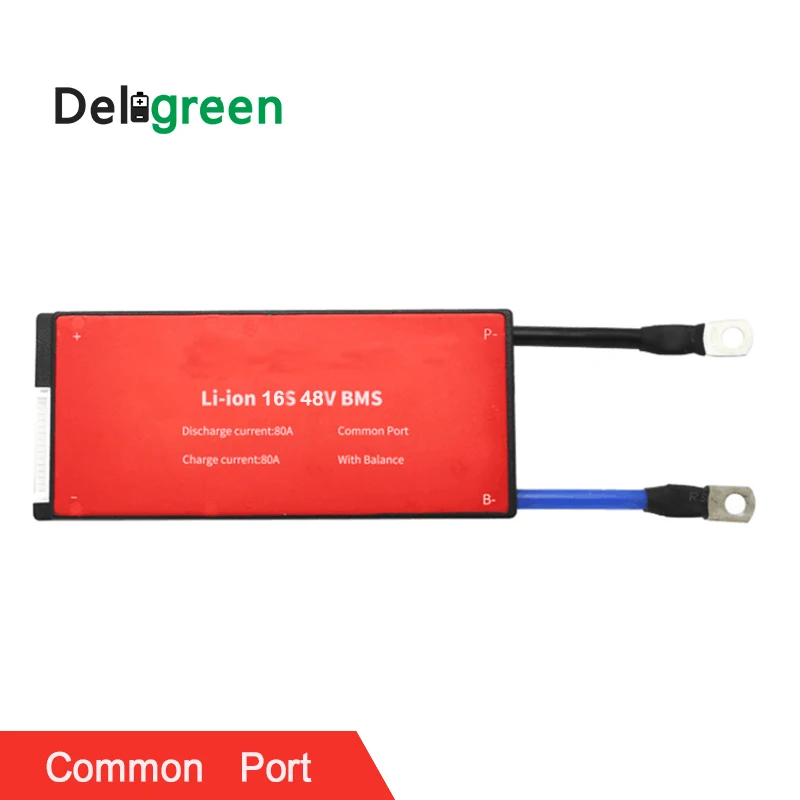

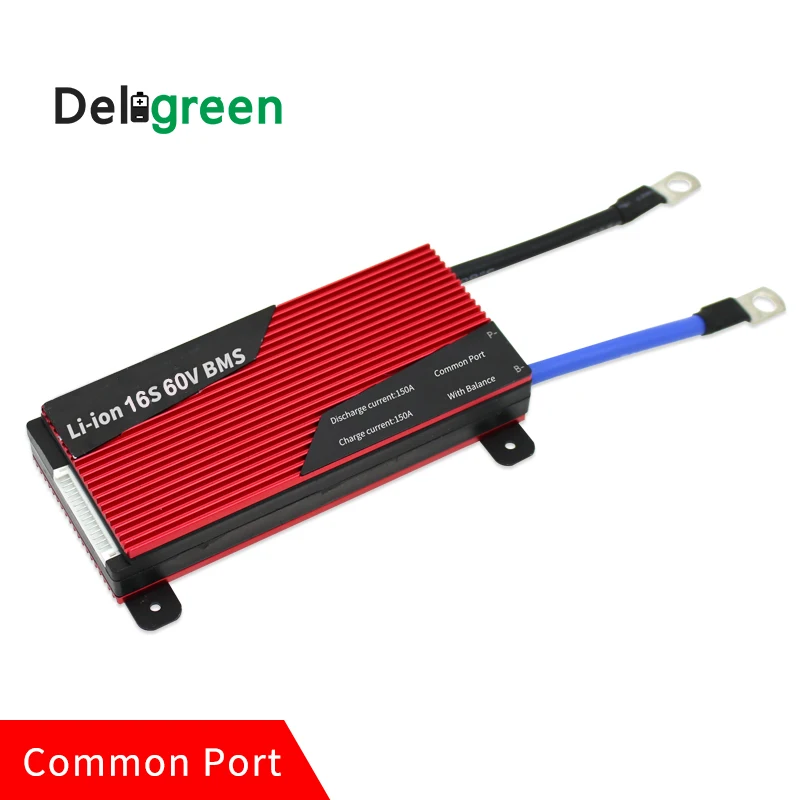

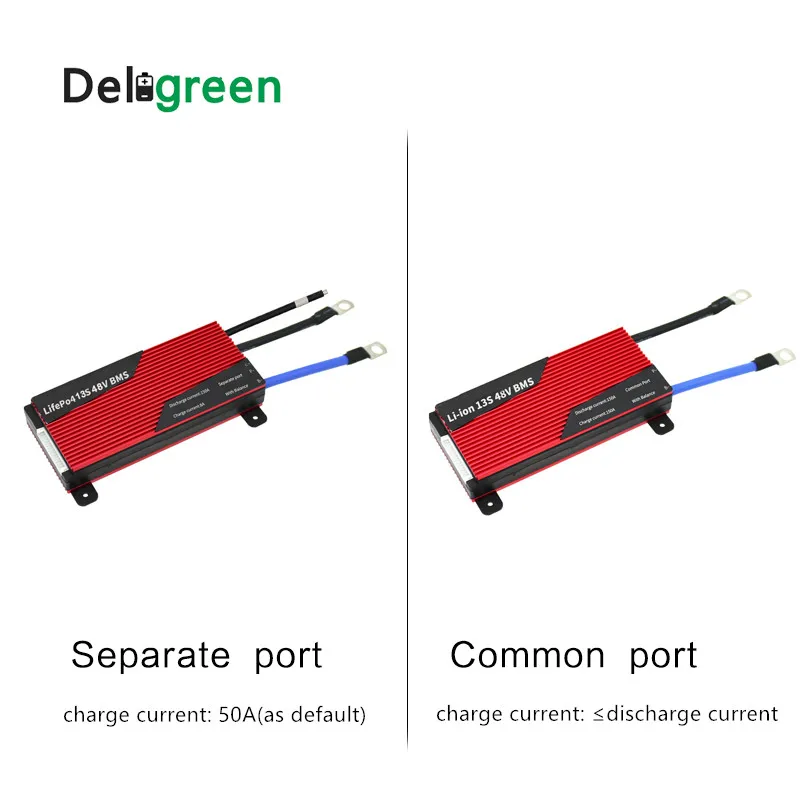

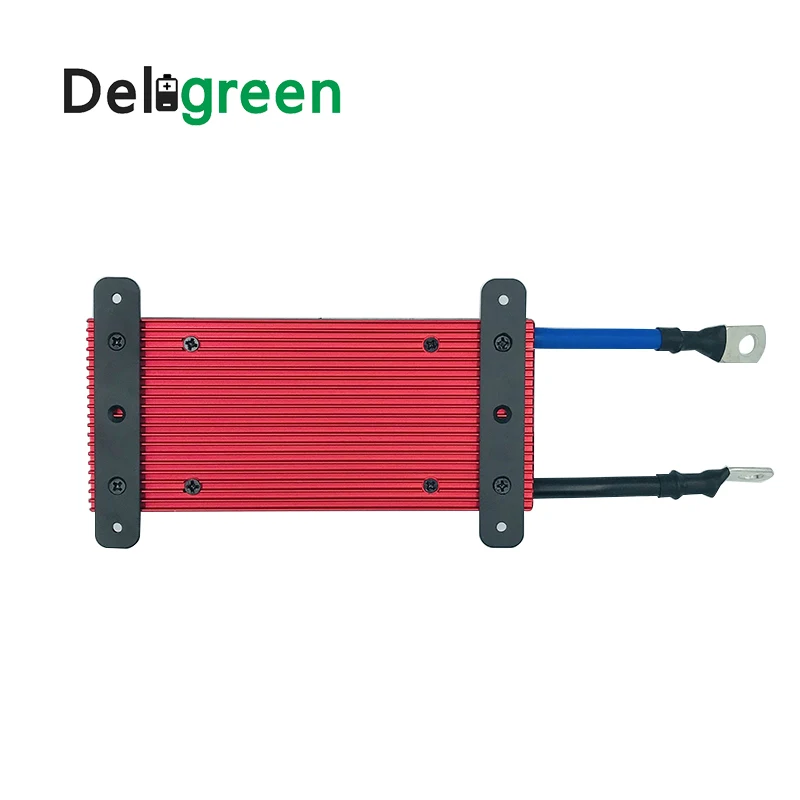

5 фото продукта

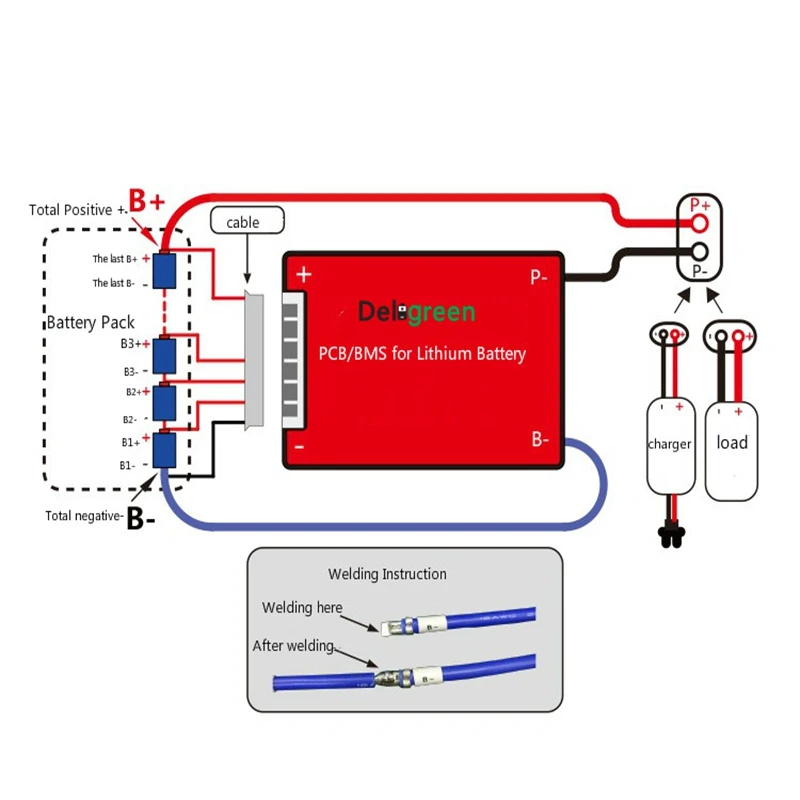

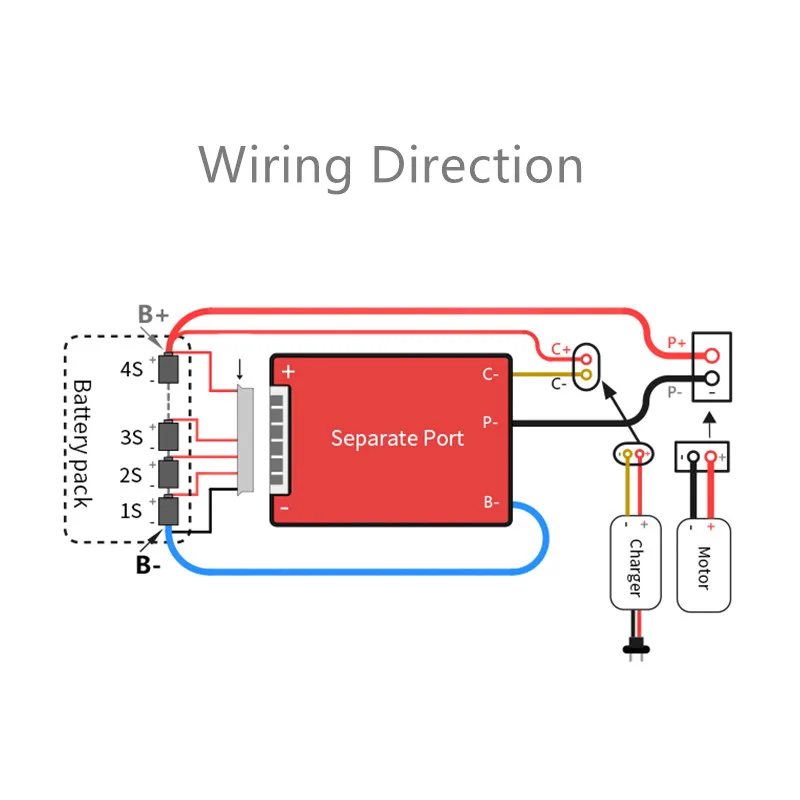

6 Инструкции по проводке

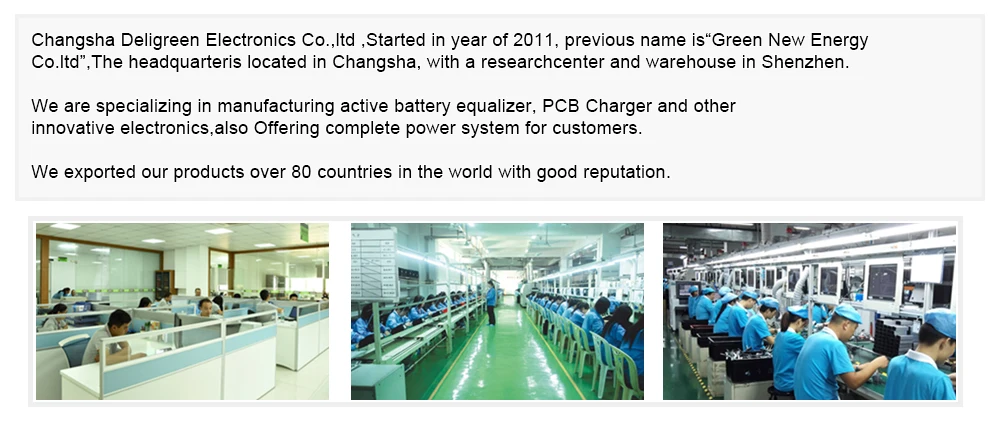

7 о нас
