Характеристики
Генератор сигналов Cleqee JDS2900 50 МГц с цифровым управлением Двухканальный
История изменения цены
*Текущая стоимость 6 551,32 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Aug-18-2025 | 8320.72 руб. | 8486.47 руб. | 8403 руб. |
| Jul-18-2025 | 6748.54 руб. | 6883.78 руб. | 6815.5 руб. |
| Jun-18-2025 | 8189.29 руб. | 8353.56 руб. | 8271 руб. |
| May-18-2025 | 8123.50 руб. | 8285.14 руб. | 8204 руб. |
| Apr-18-2025 | 6485.45 руб. | 6615.53 руб. | 6550 руб. |
| Mar-18-2025 | 7992.89 руб. | 8152.93 руб. | 8072 руб. |
| Feb-18-2025 | 7927.31 руб. | 8086.39 руб. | 8006.5 руб. |
| Jan-18-2025 | 7861.15 руб. | 8018.93 руб. | 7939.5 руб. |
Описание товара
JDS2900Цифровое управление двухканальный DDS функция генератор сигналов произвольной формы, с небольшим размером, легко носить с собой, хорошая стабильность и другие характеристики, два канала полностью независимы, все параметры могут быть выполнены одновременно; может выводить функциональный сигнал, импульсный сигнал, сигналы, Цифровые сигналы и пользовательские сигналы произвольной формы, и имеет функцию счетчика и измерения сигнала; Использование крупномасштабных интегральных схем FPGA, высокоскоростные микропроцессоры MCU и Высокоточный осциллятор в качестве основы внутренних цепей, сигнал более стабильный. Технология SMT может значительно улучшить защиту от помех и срок службы инструмента; Электронные инженеры, электронные лаборатории, научно-исследовательские учреждения и электронные энтузиасты, достойные оборудования.

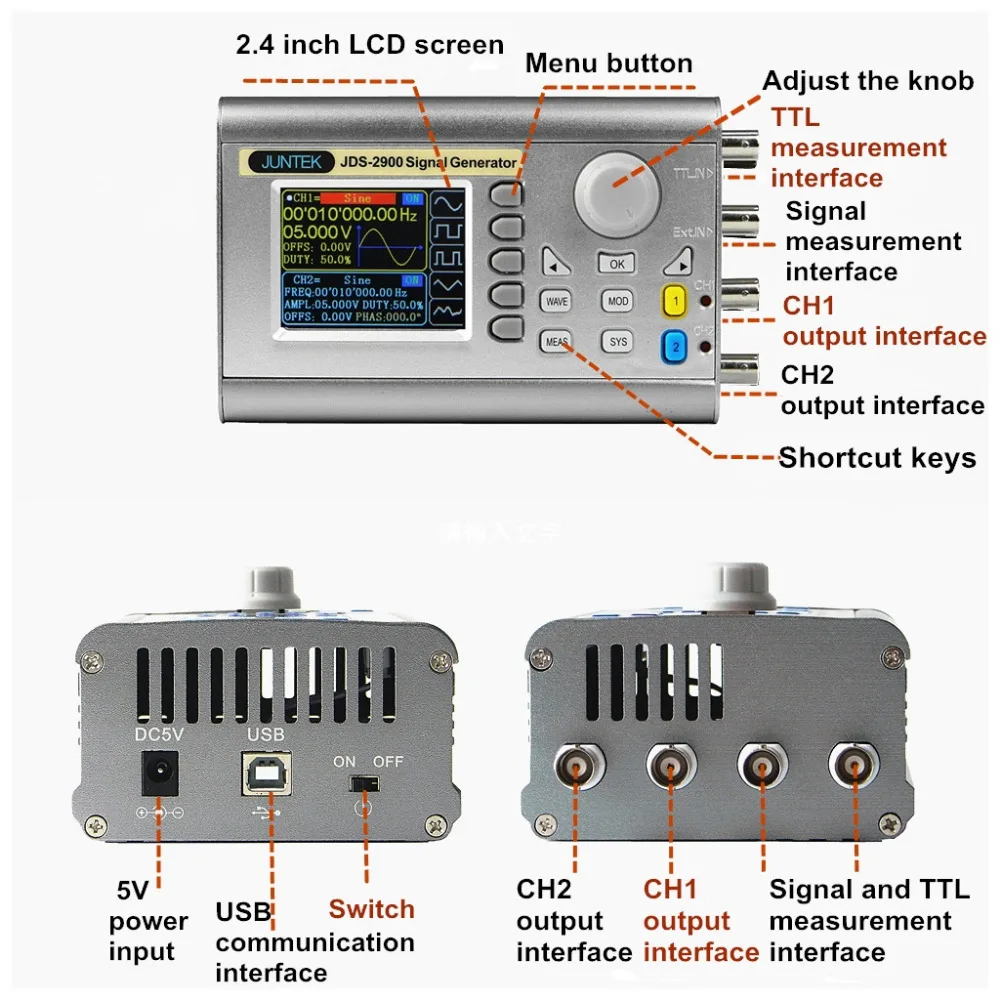

| ► 320*240 2,4 "TFT цветной ЖК-дисплей, одновременно отображающие параметры CH1 и CH2.
►Может воспроизводить узоры пользовательской формы волны.
►Используйте Мягкие силиконовые клавиши с высокой чувствительностью и удобством в эксплуатации.
►Полностью независимый выход с двумя каналами, синхронизация работы
• 60 групп произвольных волн, глубина памяти каждой группы составляет 2048*14 бит.
►Высокочастотная точность и разрешение: точность частоты до 10 ^(-6) величины, общий диапазон разрешения частоты составляет 0,01 Гц.
►Высокое разрешение амплитуды: минимальное разрешение амплитуды может достигать 1МВ, амплитудный Диапазон 2mVpp ~ 20Vpp.
• Рабочий цикл каждого канала может регулироваться независимо, Регулируемое разрешение-0.1%.
►Функция развертки: Линейная развертка и логарифмическая развертка функции; 0,1 s-999,9 s Время развертки; Вперед, назад и направления круговой развертки.
►С импульсными поездами функция всплеска выходного сигнала: позволяет выходу блока 1 ~ 1048575 произвольных импульсных поездов.
►Функции измерения: может измерять частоту сигнала, цикл, ширину положительного/отрицательного импульса и рабочий цикл; Частотный диапазон 1 Гц ~ 100 МГц.
►С функцией вывода цифрового сигнала, КМОП Выходной диапазон 0 ~ 10 В.
►Функция хранения: может хранить 100 групп параметров, установленных пользователем и извлекать в любое время.
►Функция редактирования произвольных волн: пользователь может редактировать произвольные волны на ПК, а затем загружать на выход из инструмента.
►Функция связи: ПК может использоваться для управления прибором.
►С защитой от короткого замыкания на выходе: все выходы сигнала могут работать 60 с в условиях короткого замыкания.
►Модель, продаваемая по этой ссылке, является JDS2900-60M, максимальная частота синусоидальной волны составляет 60 МГц, а максимальная квадратная волна-25 МГц, частота дискретизации 266MSa/s и вертикальное разрешение 14 бит. |
| Частотная характеристика | |||||
| JDS2900-15M | JDS2900-30M | JDS2900-40M | JDS2900-50M | JDS2900-60M | |
| Синусоидальный Частотный диапазон | 0 ~ 15 МГц | 0 ~ 30 МГц | 0 ~ 40 МГц | 0 ~ 50 МГц | 0 ~ 60 МГц |
| Квадратный Частотный диапазон | 0 ~ 15 МГц | 0 ~ 15 МГц | 0 ~ 15 МГц | 0 ~ 15 МГц | 0 ~ 15 МГц |
| Треугольный Частотный диапазон | |||||
| Частотный диапазон импульсов | 0 ~ 6 МГц | 0 ~ 6 МГц | 0 ~ 6 МГц | 0 ~ 6 МГц | 0 ~ 6 МГц |
| TTL Цифровой частотный диапазон | |||||
| Частотный диапазон произвольной волны | |||||
| Квадратное время подъема | ≤ 25 нс | ≤ 20 нс | ≤ 15 нс | ≤ 15 нс | ≤ 15 нс |
| Диапазон регулировки ширины импульса | 150nS-4000S | 60nS-4000S | 40nS-4000S | 30nS-4000S | 30nS-4000S |
| Разрешение частоты Mininum | 0,01 & micro; Гц (0,00000001 Гц) | ||||
| Точность частоты | ± 20ppm | ||||
| Стабильность частоты | ± 1ppm/3h | ||||
| Характеристика формы волны | |||||
| Форма волны | Синус, квадрат, треугольник, пульс (коррекция рабочего цикла, ширина импульса и время цикла регулируются), произвольная волна, CMOS, уровень постоянного тока, полуволна, полная волна, pos-Ladder, Neg-Ladder, Noise, Exponential Rise, Exponential Fall, Tone, Cink pulse, Lorentz Pulse и 60 видов пользовательских сигналов. | ||||
| Вертикальное разрешение формы волны | 14 бит | ||||
| Частота дискретизации формы волны | 266MSa/s | ||||
| Длина волны | 2048 точек | ||||
| Синус | Гармоническое подавление | ≥ 45 дбк (<1 МГц); ≥ 40 дбк (1 МГц ~ 20 МГц) | |||
| Полное гармоническое искажение | <0.8%(20 Гц ~ 20 кГц, 0dBm) | ||||
| Квадратный и импульсный | Overshoot (квадрат) | ≤ 5% | |||
| Диапазон рабочего цикла (пульс) | 0.1% ~ 99.9% | ||||
| Рампа волна | Линейность | ≥ 98% (0,01 Гц ~ 10 кГц) | |||
| Характеристики выхода | |||||
| Амплитудный диапазон | Частота вращения ≤ 10 МГц | 10 МГц <частота ≤ 30 МГц | Частота> 30 МГц | ||
| 0Vpp ~ 20Vpp | 0Vpp ~ 10Vpp | 0Vpp ~ 5Vpp | |||
| Разрешение амплитуды | 1МВ | ||||
| Амплитудная стабильность | ± 0.5%/5 ч | ||||
| Амплитудная плоскостность | ± 5%(<10 МГц); ± 10%(>10 МГц) | ||||
| Сигнал на выходе | |||||
| Выходное сопротивление | 50Ω ± 10% (Типичный) | ||||
| Защита | Короткое замыкание 60S не будет повреждено | ||||
| Смещение постоянного тока | |||||
| Диапазон офсетной регулировки | Выходная амплитуда> 2 в | 0,2 V <Выход amplitude≤ 2В | 0 <Выход amplitude≤ 0,2 V | ||
| -9,99 V ~ 9,99 V | -2,5 V ~ 2,5 V | -0,25 V ~ 0,25 V | |||
| Офсетное разрешение | 0,01 V | ||||
| Фазовая характеристика | |||||
| Диапазон регулировки фаз | 0 ~ 359.9o | ||||
| Разрешение фазы | 0.1o | ||||
| TTL/COMS выход | |||||
| Низкий уровень | <0,3 в | ||||
| Высокий уровень | 1 В ~ 10 в | ||||
| Повышение уровня/осеннее время | ≤ 20 нс | ||||
| Функция внешнего измерения | |||||
| Функция счетчика частоты | Диапазон измерения частоты | 1 Гц ~ 100 МГц | |||
| Измерение | Время ворот непрерывно регулируется между 0,01 S ~ 10s | ||||
| Функция счетчика | |||||
| Счетная область | 0-4294967295 | ||||
| Комбинированный режим | 2 вида режимов соединения, DC и AC | ||||
| Режим подсчета | Ручная работа | ||||
| Диапазон напряжения входного сигнала | 2Vpp ~ 20Vpp | ||||
| Измерение ширины импульса | 0.01us (разрешение), 20s (максимальное время измерения) | ||||
| Измерение периода | 0.01us (разрешение), 20s (максимальное время измерения) | ||||
| Функция развертки | |||||
| Канал развертки | CH1 или CH2 | ||||
| Тип развертки | Линейная развертка, бревенчатая развертка | ||||
| Время подметания | 0,1 s ~ 999,9 s | ||||
| Диапазон установки | Произвольно устанавливается между точкой запуска и точкой остановки | ||||
| Направление развертки | Вперед, назад и круглый ход | ||||
| Общие технические параметры | |||||
| Дисплей | Тип дисплея | 2,4 дюймов TFT цветной ЖК-дисплей | |||
| Хранение и загрузка | Количество | 100 групп | |||
| Расположение | От 00 до 99 (извлечение данных о месте 00 по умолчанию) | ||||
| Произвольная волна | Количество | От 1 до 60, всего 60 групп (по умолчанию 15 групп) | |||
| Интерфейс | Режим интерфейса | USB к последовательному интерфейсу | |||
| Интерфейс расширения- | Существует последовательный интерфейс режима уровня TTL, чтобы быть удобным для вторичной разработки. | ||||
| Скорость связи | Стандарт 115200bps | ||||
| Протокол связи | Принять режим командной строки, открытый протокол | ||||
| Источник питания | Диапазон напряжения | DC5V ± 0,5 V | |||
| Производственный процесс | Технология поверхностного монтажа, крупномасштабная интегральная схема, высокая надежность, длительный срок службы | ||||
| Предупреждение ющий тон | Пользователь может установить или выключить | ||||
| Рабочие характеристики | Полная кнопка работы, ручка непрерывной регулировки | ||||
| Условия окружающей среды | Температура: 0 ~ 40 oC Влажность:<80% | ||||
| Вес | 800 г | ||||

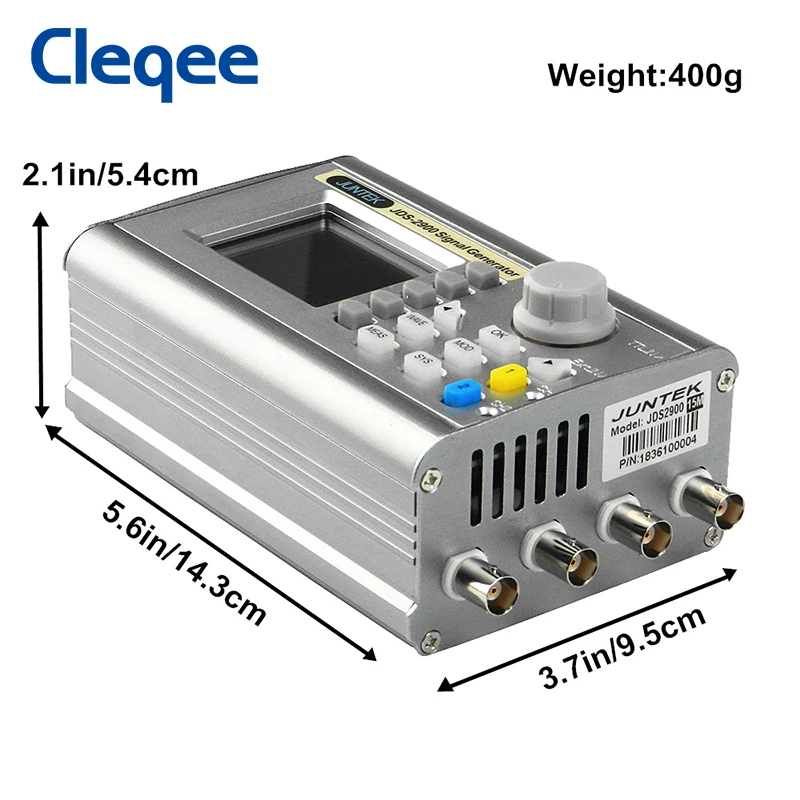

| Размер | 146*96*56 мм | ||||

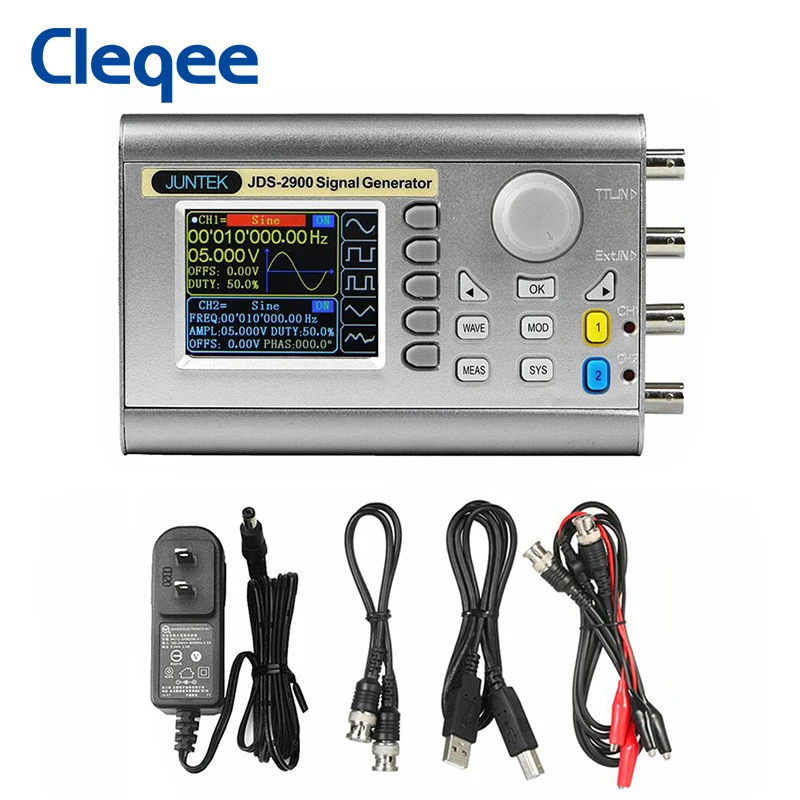

1. DDS генератор сигналов * 1
2.Мощность адаптер (в: 100 ~ 240V ~ 50/60Hz, Выход: 5,0 V-0.2A)* 13.BNC-BNC кабель * 1
4. Usb-кабель для передачи данных * 15.Кабель BNC-Clip * 2
Дисплей для тестирования
