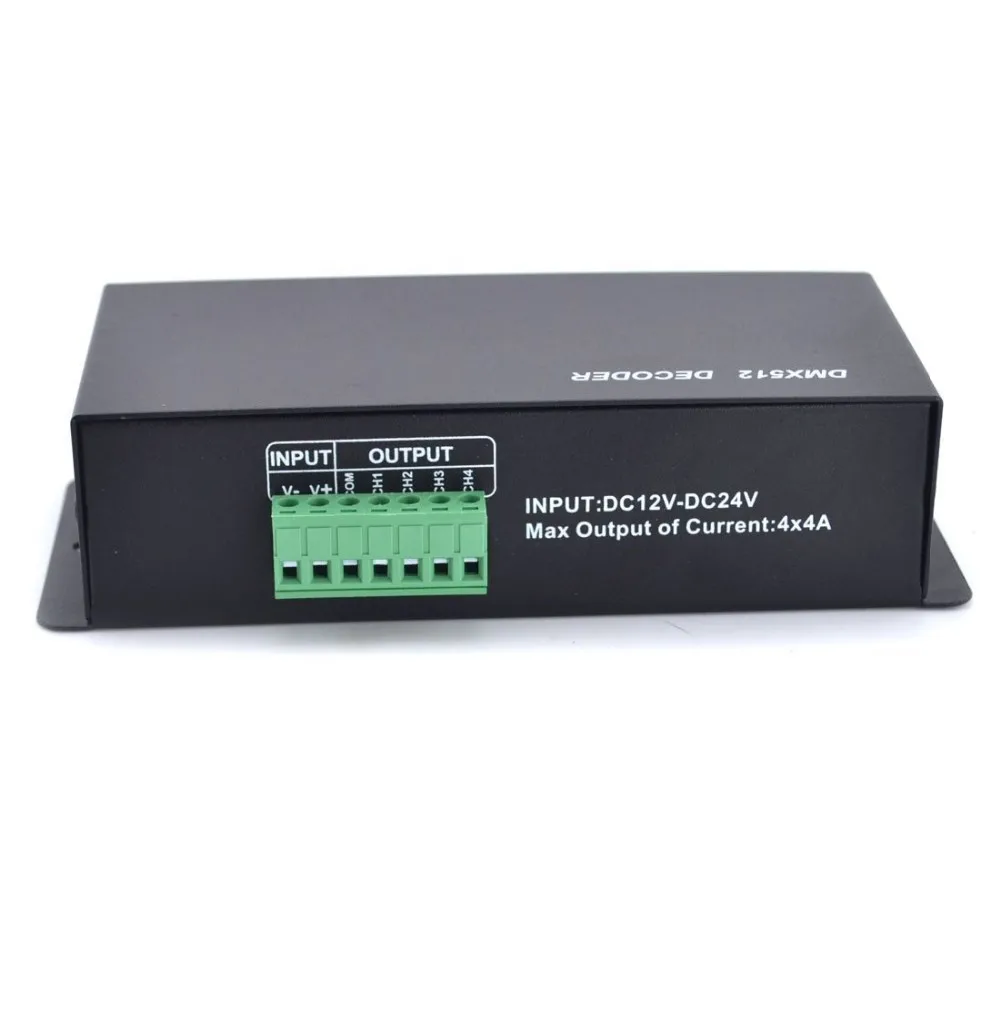

Описание продукта:● Рабочая температура: -20-60 ℃
● Напряжение питания: DC12 ~ 24 В
● Выход: 3 канала
● Внешние размеры: L166 × W67 × h41мм
● Размер упаковки: L170 × W95 × H50 (мм)
● Вес нетто: 360 г
● Вес брутто: 410 г
● Статическое энергопотребление: <1 Вт
● Выходной ток: 4A/CH
● Выходная мощность (RGB):12A12 В:<144 Вт, 24 В:<288 Вт

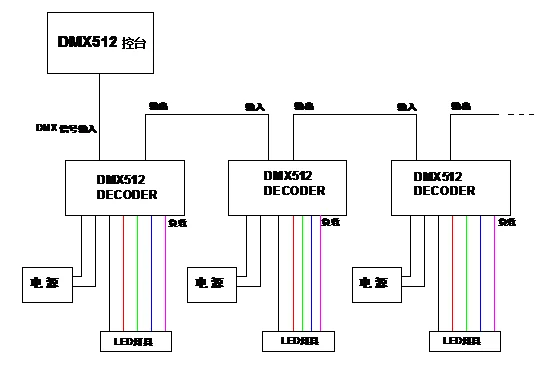

Этот декодер DMX512 использует усовершенствованный блок микроуправления, он может получить DMX-512 Стандартный цифровой контрольный сигнал, который широко используется на международном уровне. Он изменяет сигнал PWM управления, чтобы включить светодиодный светильник. Он также может подключить цифровую консоль DMX, чтобы изменить светильник или каждый динамический эффект. Кроме того, когда декодер не подключен к консоли DMX, его можно использовать в качестве синхронного контроллера. Это означает, что вы можете синхронизировать количество декодеров и светодиодный индикатор.

Этот продукт соответствует Протоколу DMX512 и совместим с Адресацией автоматического указателя и адресом ручного создания.

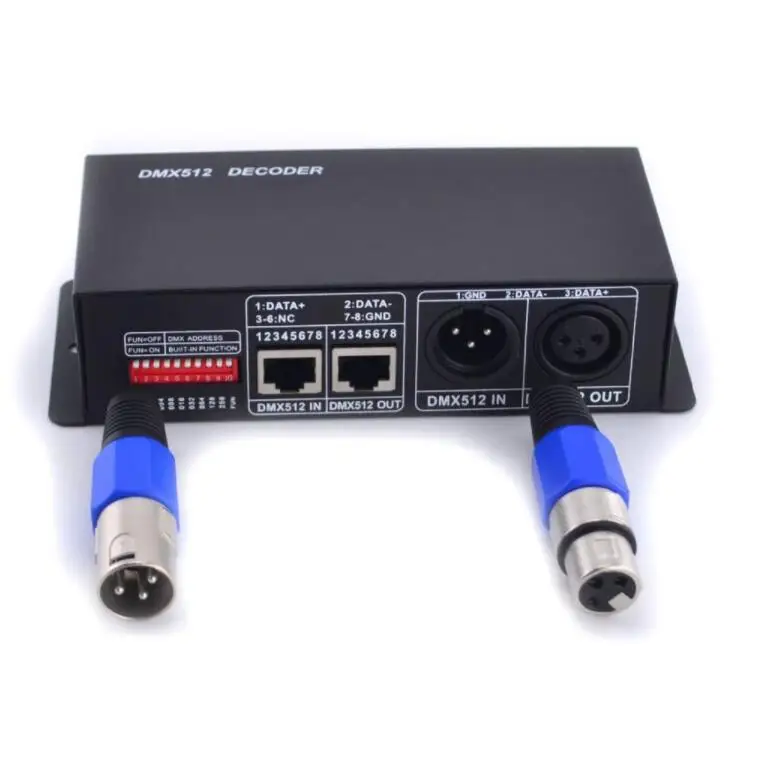

1. Каждый Универсальный DMX контроллер занимает 4 адреса DMX. Он принимает 2 способа переключения кода для настройки адреса. При использовании адресации autoindex все выключатели имеют статус «off». При использовании переключателя кода для настройки адреса, 10-битный (FUN) статус «off», И другие 9 бит-это переключатель кода бинарного значения, который используется для настройки исходного адреса DMX. Первый бит-это самый низкий заказ, а девятый-самый высокий заказ. Можно настроить 511 адресных кодов. Код исходного адреса DMX равен сумме от 1 до 9 бит. Если вы переместите один бит переключателя кода («ON» set «1»), вы можете получить заглушку этого бит. При перемещении вверх (Установите «0»), заполнитель равен 0. Например: если вы хотите настроить исходный адрес DMX для 73, вы должны двигаться вниз с 7-го, 4-го и 1-го бит кода для «1», И другие для «0», тогда сумма плацевалье от 1 до 9 бит составляет 64 + 8 + 1. То есть, исходный адрес DMX512-73. (Соответствие циферблатам код позиции следующим образом)

Чтобы выбрать канал из набора в линии, посылка (DIP) Переключатель:

Пример: 1.

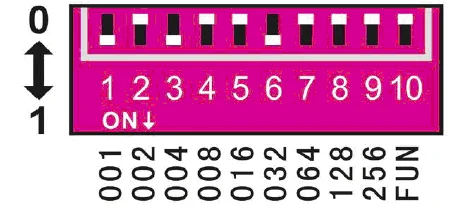

Как и на рисунке 1, чтобы настроить исходный адрес DMX для 37, следует двигаться вниз по 6-й, 3-й, 1-й бит для «1», другие для «0». Затем сумма кода адреса от 1 до 9 бит составляет 32 + 4 + 1, как и для 37.

Пример 2.

Как и на рисунке 2, чтобы настроить исходный адрес DMX для 328, следует сдвинуть 9, 7, 4 бит для «1», другие-для «0». Затем сумма кода адреса от 1 до 9 бит 256 + 64 + 8, как для 328.

Направление другой функции для использования.

1. Функция тестирования:
Способ обнаружения сигнала: когда веселье (10)= выключено, и получение сигнала основной консоли управления DMX512, зеленый сигнальный светильник на внешнем покрытии будет быстро мерцать. На данный момент состояние светильника контролируется консолью. Когда FUN(10)= ON, зеленый сигнальный светильник будет замедляться. На этот раз состояние светильника контролируется адресный коммутатор. Когда «FUN» = «ON», функция тестирования, как на рис. 3:

1-9 выключение: черный

Переключатель 1 = вкл: красный
Переключатель 2 = вкл: зеленый
Переключатель 3 = вкл: синий
Переключатель 4 = вкл: желтый
Переключатель 5 = вкл: все в порядке
Переключатель 6 = вкл: вспышка
Переключатель 7 = ON: jumpy изменение фигуры 3
Переключатель 8 = вкл: постепенное изменение цвета
Переключатель 9 = вкл: струящийся

2. Выбор скорости изменения и постепенного изменения эффекта:
Когда веселье (10)= ВКЛ, и 6-й или 9-й бит для «Вкл», переключение 1 на 5 для доступного класса скорости. Есть 6 классов altogether.1-7 выключение: 0 классов скоростей

1-7 переключатель.

Переключатель 1 = вкл: 1 класс скорости
Переключатель 2 = вкл: 2 класса скоростей
Переключатель 3 = вкл: 3 класса скоростей
Переключатель 4 = вкл: 4 класса скоростей
Переключатель 5 = вкл: 5 классов скоростей

Как и на рис. 4, когда все переключатели включены одновременно, чем больше значение считается окончательным. Состояние декодера-тестовая функция. Его переменная скорость составляет 5. Кроме того, когда индикатор сигнала (зеленый) медленно мигает, он запускает встроенную программную эффективность декодера. Когда декодер получает сигнал DMX, индикатор сигнала будет мигать быстро.
