Описание товара

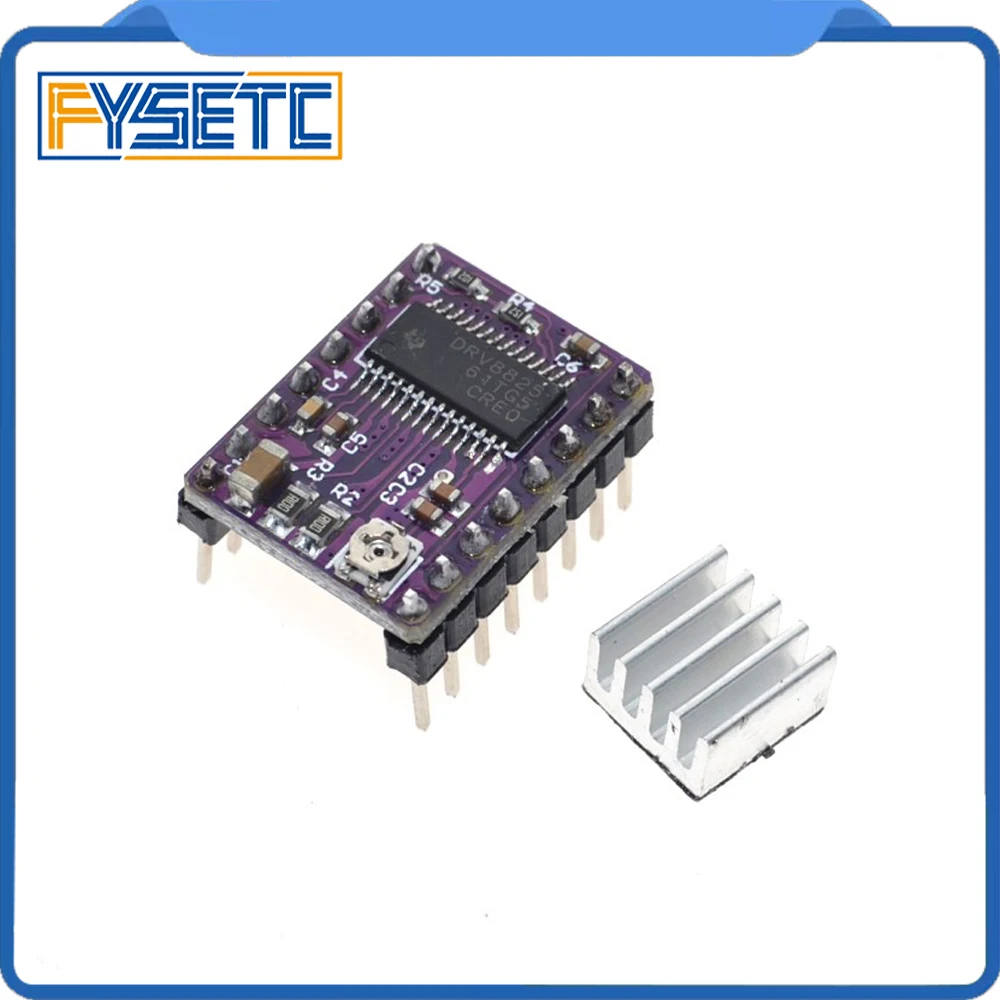

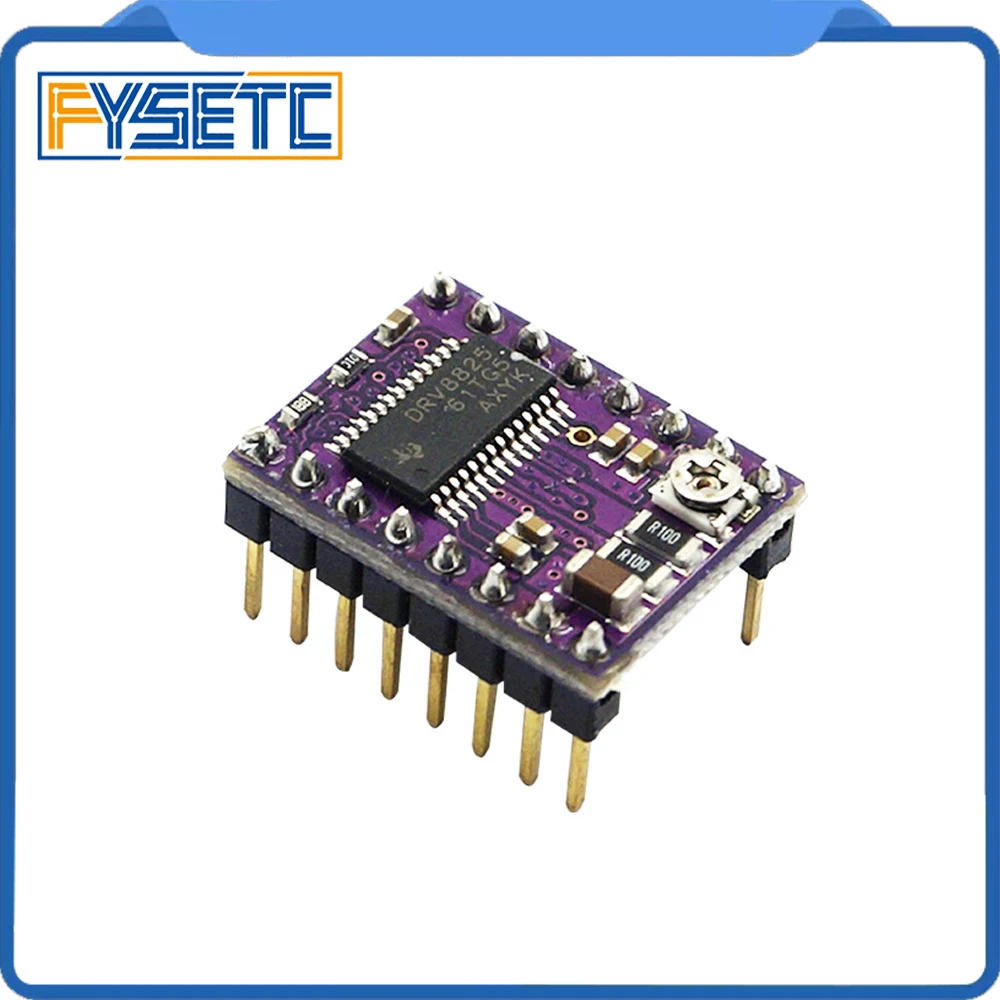

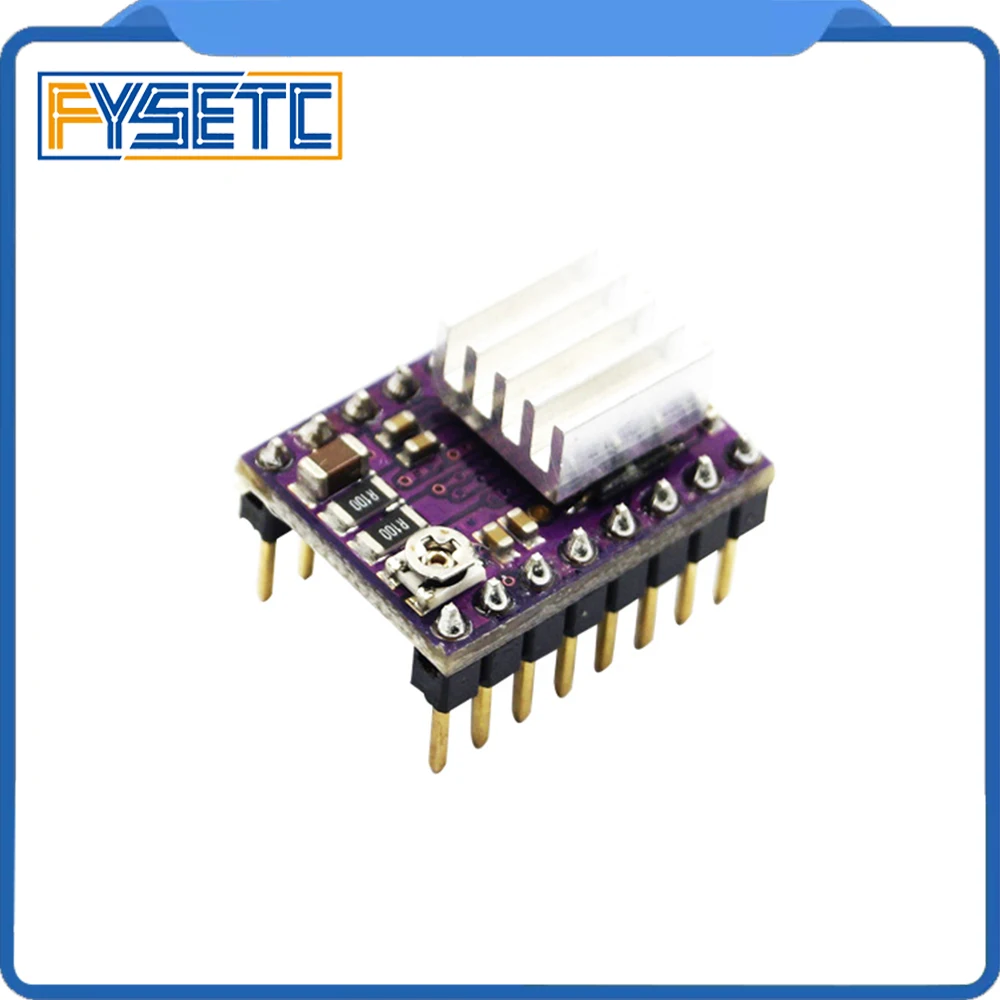

3 Dprinter 5 шт./лот DRV8825 шаговый двигатель драйвер модуль 4-слойная печатная плата Оптимизированная версия + радиатор хорошее охлаждение/защита безопасности
Название: 3D принтер DRV8825 Драйвер шагового двигателя 5 шт./лот 1. Метод расчета тока драйвера: i = vref x 2 Потенциометр имеет три контакта, напряжение Vref с тестом мультиметра для 8825 направления штифта, ток может быть отрегулирован потенциометром. Он будет увеличиваться по часовой стрелке, напротив, уменьшится против часовой стрелки. См. Следующее изображение:
Обзор
Этот продукт является несущей платой или разделительной платой для драйвера шагового двигателя TI DRV8825; поэтому мы рекомендуем внимательно прочитать данные DRV8825 (1 MB pdf) перед использованием этого продукта. Этот драйвер шагового двигателя позволяет управлять одним биполярным шаговым двигателем до 2,2 A Выходной ток на катушке (см. Раздел, касающийся рассеивания мощности ниже, для получения дополнительной информации). Вот некоторые ключевые особенности драйвера:
1. Простой интерфейс управления шагами и направлением.
2. Шесть различных шаговых решений: полный шаг, половина шаг, 1/4 шаг, 1/8 шаг,
1/16 шаг и 1/32 шаг.
3. Регулируемое Управление током позволяет установить максимальный выходной ток с потенциометром, что позволяет использовать напряжение выше номинального напряжения вашего шагового двигателя
Напряжение для достижения более высоких ступеней.
4. Интеллектуальное управление разделкой, которое автоматически выбирает правильный ток
Режим распада (быстрый спад или медленное спад).
5. Максимальное напряжение в 45 В.
6. Встроенный регулятор (не требуется внешнее логическое напряжение).
7. Может напрямую взаимодействовать с системами 3,3 В и 5 В.
8. Температурное выключение, отключение по току,
И блокировка под напряжением.
9. Защита от короткого замыкания и короткого замыкания.
10. 4-слойная медная печатная плата 2 унций для улучшения теплоотвода.
11. Открытая жесткая наземная накладка под драйвером IC на
Нижняя часть печатной платы.

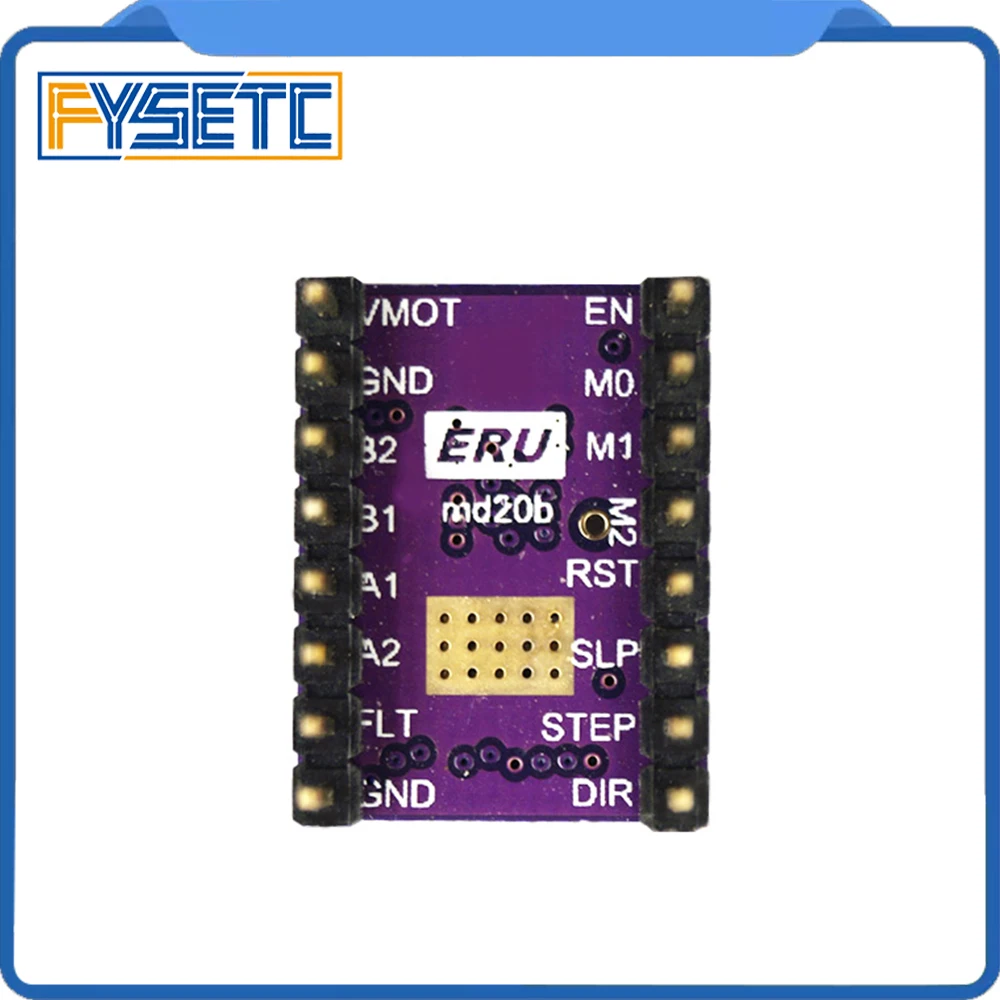

12. Размер модуля, pinout и интерфейс соответствуют нашим A4988
Двигатели шагового двигателя в большинстве случаев (см. Нижнюю часть
Для получения дополнительной информации).
Мы также несем Перевозчик шагового двигателя DRV8824, который может служить прямой заменой переносчика DRV8825 при использовании шагового двигателя с более низким током. DRV8824 может поставлять только до 0,75 А на катушку без теплоотвода (1,2 А макс. при надлежащем охлаждении), но он имеет более крупные резисторы, которые обеспечивают лучшую производительность микрошагового механизма, чем переноска DRV8825 при низких токах.
Единственный способ сказать нашему перевозчику DRV8824 кроме перевозчика DRV8825-это маркировка на IC драйвера; если у вас есть смесь из двух, вы можете рассмотреть возможность их маркировки (на нижней шелкографии есть пустой квадрат, который вы можете использовать для этого). Для применений низкого напряжения, рассмотрите наш pin-совместимый Перевозчик DRV8834, который работает с напряжением питания двигателя как низко как 2,5 V.
