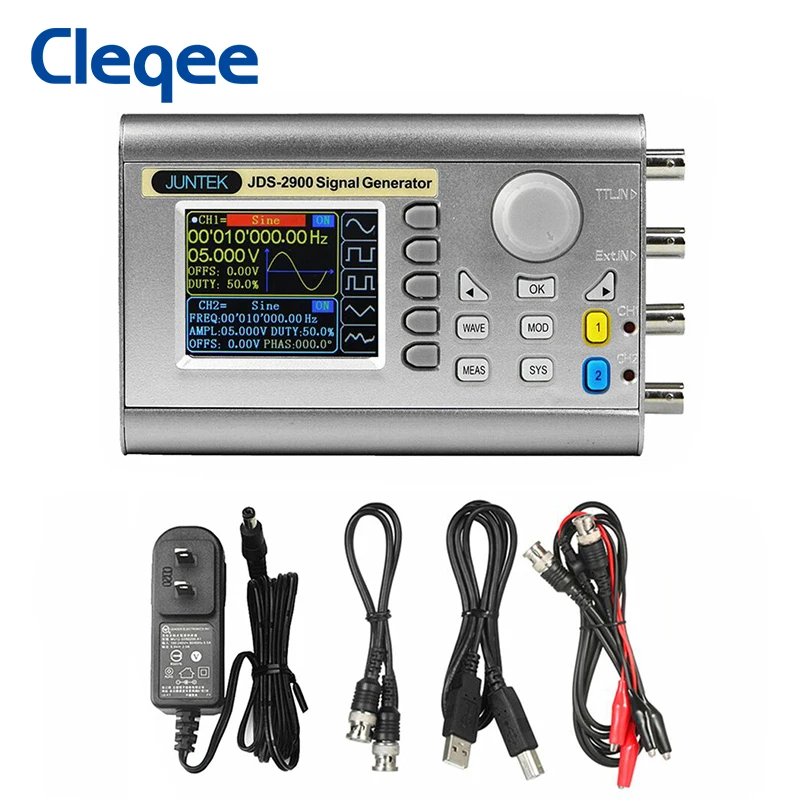

Генератор сигналов Cleqee JDS2900 40 МГц DDS цифровое управление Двухканальный

Характеристика частоты

JDS2900-15M

JDS2900-30M

JDS2900-40M

JDS2900-50M

JDS2900-60M

Диапазон синусоидальных частот

0 ~ 15 МГц

0 ~ 30 МГц

0 ~ 40 МГц

0 ~ 50 МГц

0 ~ 60 МГц

Квадратный Частотный диапазон

0 ~ 15 МГц

0 ~ 15 МГц

0 ~ 15 МГц

0 ~ 15 МГц

0 ~ 15 МГц

Треугольный Частотный диапазон

Диапазон импульсных частот

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

Цифровой частотный диапазон TTL

Диапазон частот произвольной волны

Квадратное Время нарастания

≤ 25 нс

≤ 20нс

≤ 15нс

≤ 15нс

≤ 15нс

Диапазон регулировки ширины импульса

150нс-4000с

60nS-4000S

40нс-4000с

30нс-4000с

30нс-4000с

Миниминовое разрешение частоты

0,01 и микро; Гц (0,00000001 Гц)

Точность частоты

± 20ppm

Стабильность частоты

± 1ppm/3h

Характеристика формы волны

Форма волны

Синус, квадрат, треугольник, импульс (коррекция рабочего цикла, ширина импульса и время цикла регулируется), произвольная волна, CMOS, уровень постоянного тока, полуволна, полная волна, pos-лестница, Neg-лестница, шум, экспоненциальный подъем, экспоненциальное падение, тон, импульс Cink, импульс Lorentz и 60 видов волн, определяемых пользователем.

Вертикальное разрешение формы волны

14 бит

Частота дискретизации сигналов

266MSa/s

Длина волны

2048 баллов

Синус

Гармоническое подавление

≥ 45dBc(<1 МГц); ≥ 40dBc(1 МГц ~ 20 МГц)

Полное гармоническое искажение

<0.8%(20 Гц ~ 20 кГц, 0 дБм)

Квадрат и пульс

Переполнение (квадрат)

≤ 5%

Диапазон рабочего цикла (импульсный)

0.1% ~ 99.9%

Рампа волна

Линейность

≥ 98% (0,01 Гц ~ 10 кГц)

Выходные характеристики

Диапазон амплитуды

Частота ≤ 10 МГц

10 МГц <частота ≤ 30 МГц

Частота> 30 МГц

0Vpp ~ 20Vpp

0Vpp ~ 10Vpp

0Vpp ~ 5Vpp

Разрешение амплитуды

1mV

Стабильность амплитуды

± 0.5%/5 ч

Амплитудная плоскость

± 5%(<10 МГц); ± 10%(>10 МГц)

Выход волны

Выходное сопротивление

50Ω ± 10% (стандартный)

Защита

Короткое замыкание 60S не будет повреждено

DC смещение

Диапазон регулировки смещения

Выходная амплитуда> 2 в

0,2 в <выходной амплитуд ≤ 2 в

0 <выходной амплитуд ≤ 0,2 в

-9,99 В ~ 9,99 в

-2,5 В ~ 2,5 в

-0,25 В ~ 0,25 в

Смещенное разрешение

0,01 в

Фазовая характеристика

Диапазон регулировки фаз

0 ~ 359.9o

Фазовое разрешение

Выход TTL/COMS

Низкий уровень

<0,3 в

Высокий уровень

1 В ~ 10 в

Время подъема/падения уровня

≤ 20нс

Функция внешнего измерения

Функция измерителя частоты

Диапазон измерения частоты

1 Гц ~ 100 МГц

Измерение

Время вращения постоянно регулируется в диапазоне от 0,01 с до 10 с

Функция счетчика

Регион счёта

0-4294967295

Режим сопряжения

2 режима связи: DC и AC

Режим подсчета

Ручное управление

Диапазон напряжения входного сигнала

2Vpp ~ 20Vpp

Измерение ширины импульса

0,01 МКС (разрешение), 20 с (максимальное время измерения)

Измерение периода

0,01 МКС (разрешение), 20 с (максимальное время измерения)

Функция развертки

Канал развертки

CH1 или CH2

Тип развертки

Линейная развертка, бревенчатая развертка

Время развертки

0,1 s ~ 999,9 s

Диапазон настроек

Произвольно устанавливается между начальной и конечной точками

Направление развертки

Вперед, назад и туда и обратно

Общие технические параметры

Дисплей

Тип дисплея

2,4 дюймовый цветной ЖК-дисплей TFT

Хранение и загрузка

Количество

100 групп

Расположение

00-99 (извлечение данных о месте 00 в состоянии повышения по умолчанию)

Произвольная волна

Количество

От 1 до 60, всего 60 групп (по умолчанию boost 15 групп)

Интерфейс

Режим интерфейса

USB к последовательному интерфейсу

Интерфейс расширения-

Последовательный Интерфейс режима TTL удобен для вторичной разработки.

Скорость связи

Принять стандарт 115200bps

Протокол связи

Принять режим командной строки, открытый протокол

Блок питания

Диапазон напряжения

5 в постоянного тока ± 0,5 В

Производственный процесс

Технология поверхностного монтажа, крупномасштабная интегральная схема, высокая надежность, длительный срок службы

ПредупреПредупреждение ющий тон

Пользователь может включить или выключить процедуру

Рабочие характеристики

Полная работа кнопок, непрерывная Регулировка ручки

Условия окружающей среды

Температура: 0 ~ 40 °C Влажность:<80%

Вес

800 г

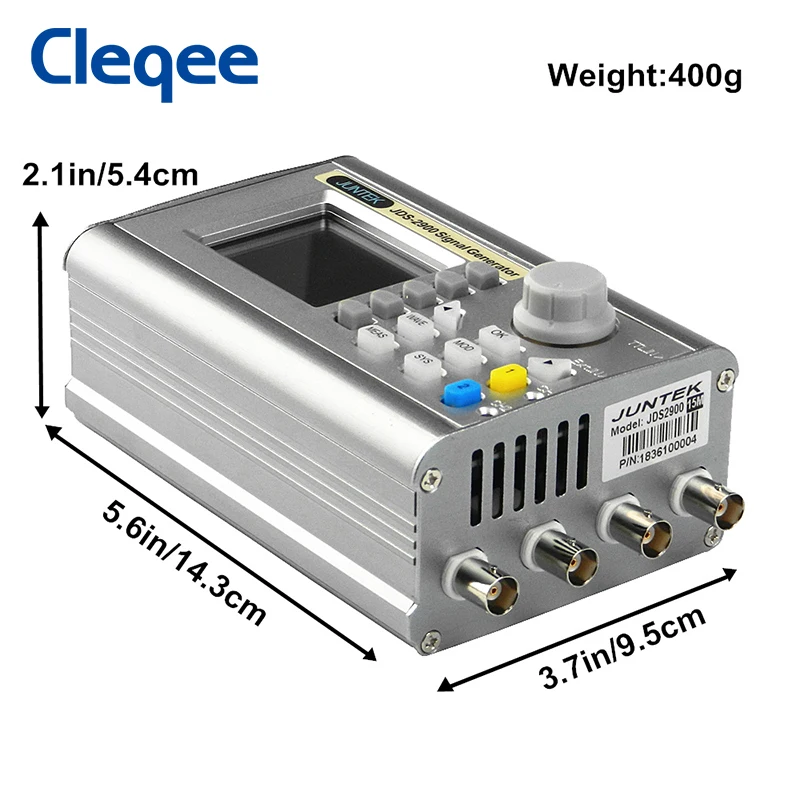

Размеры

146*96*56 мм
