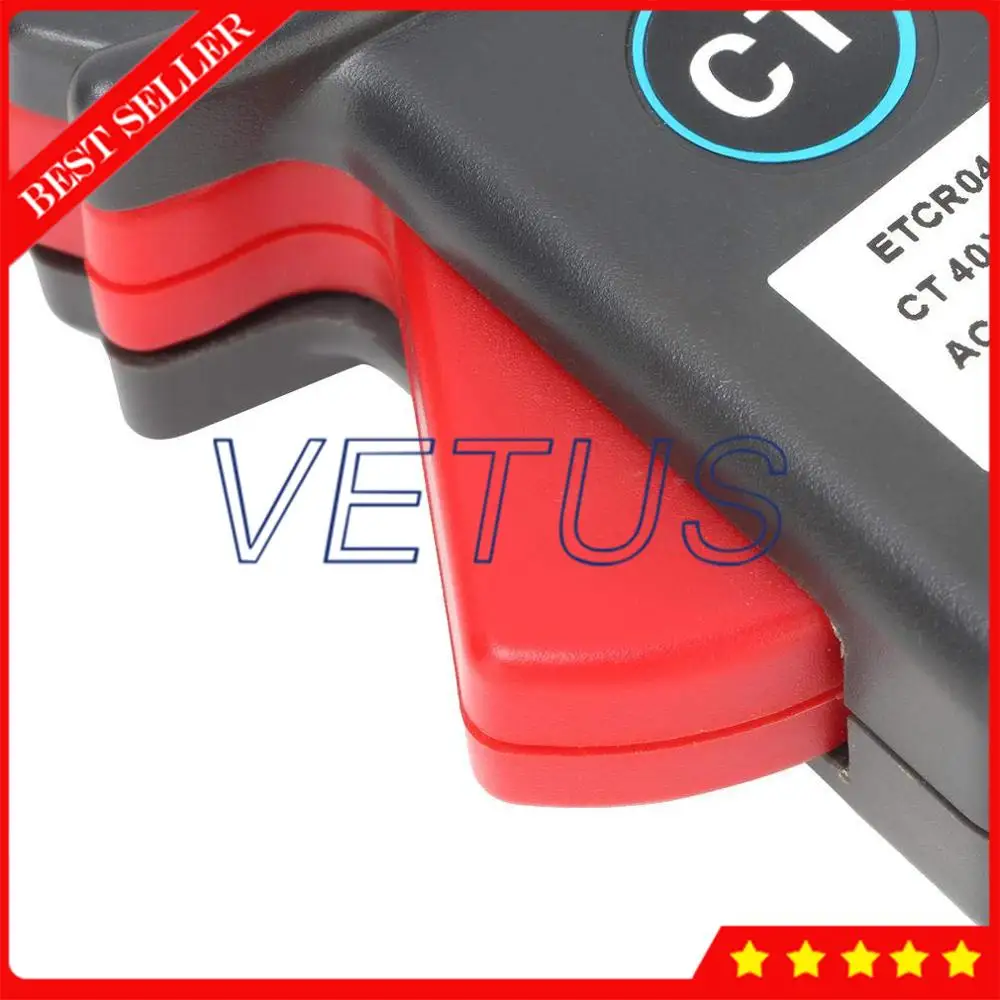

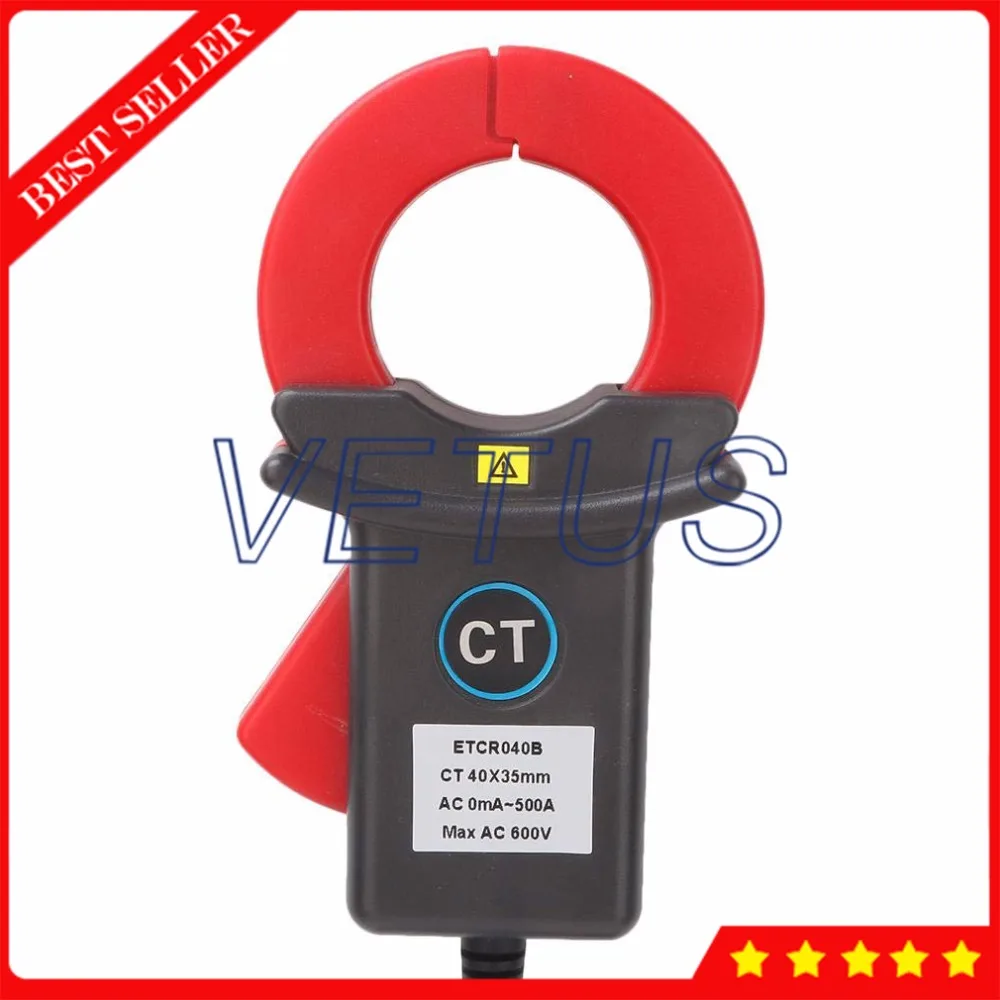

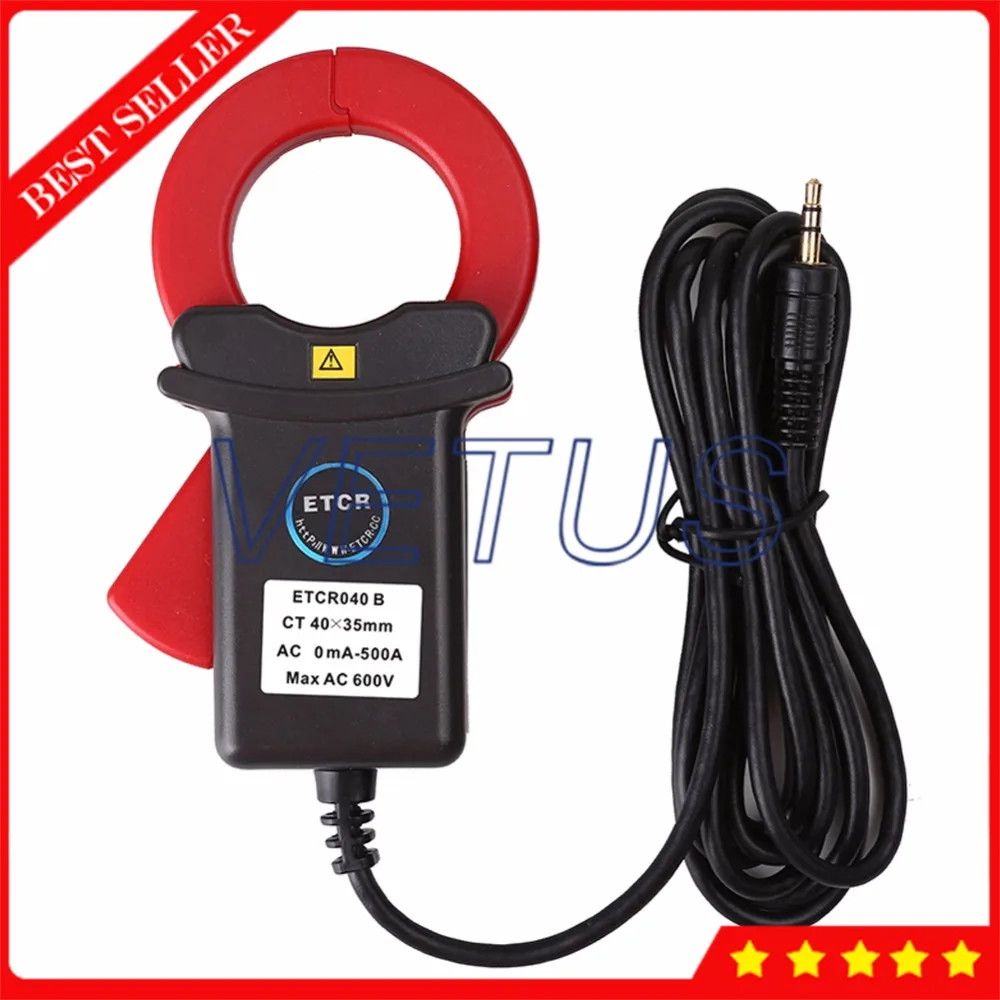

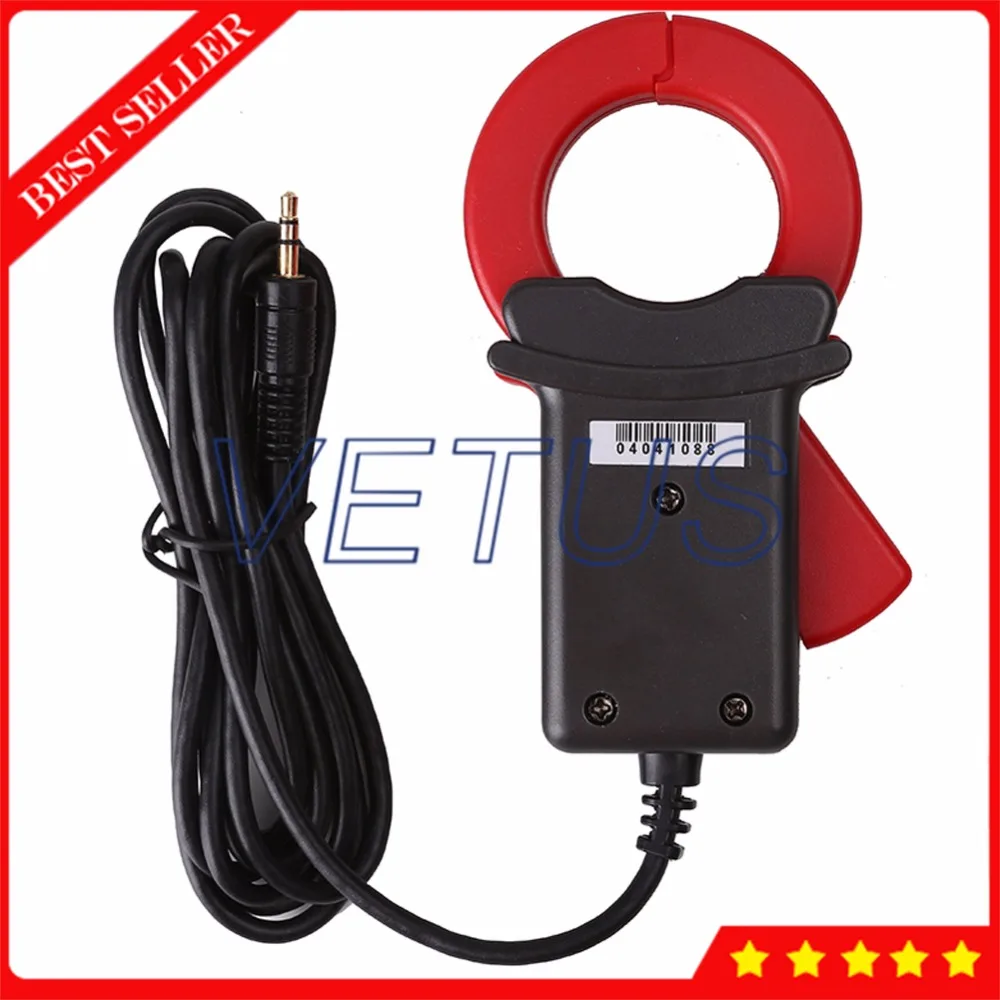

ETCR040B измеритель коэффициента мощности Высокоточный Зажим Датчик тока утечки

---

ETCR040B измеритель коэффициента мощности Высокоточный Зажим Датчик тока утечки переменного тока







Ⅰ. Введение ETCR040 040A 040B высокоточный датчик утечки зажима используется для измерения высокой точности переменного тока, тока утечки, высокого порядка гармонического тока, фазы, энергии, мощности, коэффициента мощности. Принять новейшие технологии КТ. Он портативный, Конструкция зажима, нет необходимости отсоединять измеренные цепи, Бесконтактный, безопасный и быстрый. Он может быть соединен с анализатором обнаружения фазы, промышленным контрольным оборудованием, регистратором данных, осциллографом, гармоническим анализатором, анализатором качества электроэнергии, высокоточным цифровым мультиметром и т. д. широко применяется в электричестве, коммуникациях, метеорологии, железной дороге, нефтепромыслах, строительстве, измерениях, научных и Научно-исследовательский учебный блок, промышленные и горнодобывающие предприятия. ETCR040 040A 040B Высокоточный зажим датчик утечки сердечник изготовлен из специального сплава, принимает методы двойного магнитного экранирования, может почти защитить влияние от внешнего магнитного поля, чтобы обеспечить высокую точность, высокая стабильность и высокая надежность непрерывного измерения.

Модель	Диапазон	Разрешение	Виток с поворотом	Щит	Примечание
ETCR040	0 ~ 300A AC	0.01ма	1: 2400	Да	Сильная способность анти-помех, подходит для тестирования тока утечки
ETCR040A	0 ~ 600A AC	0.1A	1: 4000	Нет	Подходит для тестирования большого тока
ETCR040B	0 ~ 500A AC	1 мА	1: 4000	Нет	Подходит для гармонического, фазового, силового тестирования



Технические характеристики
Функция	Измерение переменного тока, тока утечки, высокого порядка гармонического тока, фазы, энергии, мощности, коэффициента мощности
Тестовый режим	Зажим CT
Размер зажима	35 мм × 40 мм
Диапазон	0-300A/600A/500A AC (опционально)
Разрешение	0.01ма/0.1A/1 мАПеременный ток (опционально)
Точность	± 1.0% FS (50 Гц/60 Гц; 23 °C ± 2 °C, ниже 70% RH, держите провод в центре зажима)
Виток с поворотом	1: 2400; 1: 4000; 1: 4000 (опционально)
Ошибка фазы	≤ 3 ° (50 Гц/60 Гц; 23 °C ± 2 °C)
Контрольная нагрузка	RL: 0-300mA ≤ 500ohm; 0-3A ≤ 50ohm; 0-30A ≤ 5ohm; 0-300A ≤ 0.5ohm
Выходной режим	Индукционный ток

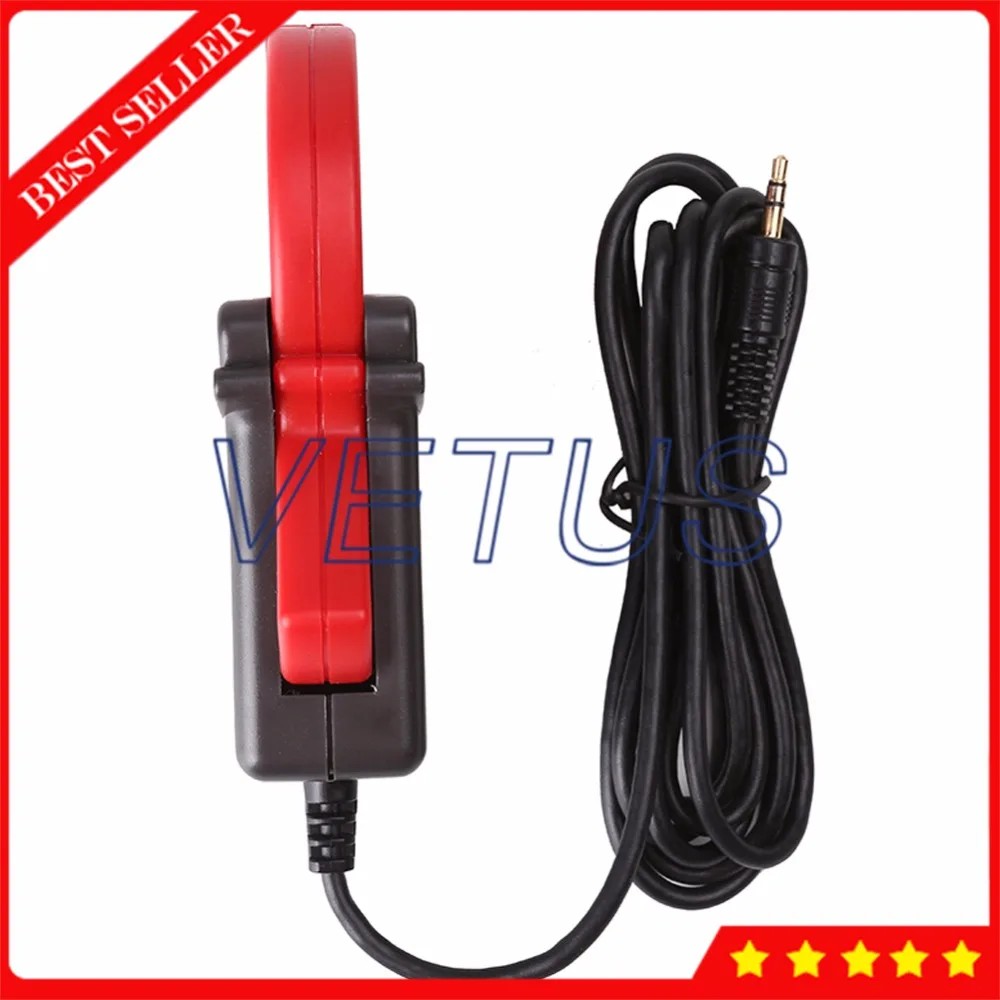

Выходной интерфейс	3,5 мм аудио разъем или выбрать две корневую сварочную нить или стандартные многометровые ручки вилки
Длина выходного провода	2 м
Электрическое поле помех	Около 10 мА, когда Внешнее электрическое поле 100А, 10 мм рядом
Измеренное положение провода	Примерно в геометрическом центре зажима
Частота тока	45 ч-60 Гц (при измерении большого тока)
Частотные характеристики	10 ч-100 кГц
Размеры	120 мм × 70 мм × 33 мм
Вес	190 г
Рабочая среда	-20 °C-50 °C; ниже 80% относительной влажности
Среда хранения	-10 °C-60 °C; ниже 70% относительной влажности
Прочность изоляции	AC3700V/rms (между ядром и оболочкой)
Правила безопасности	IEC1010-1, IEC1010-2-032, степень загрязнения 2, CAT III (600 В)

IV. Принцип и структура Датчик выводит ток I1, ток I1 генерирует напряжение U на внешнем сопротивлении нагрузки RL, поэтому измеренный ток I может быть рассчитан путем измерения I1 или U. Среди них I = n× I1; U = I1 ×RL. n-это рулоны (отношение тока). 1. Коснитесь катушки 2. Коснитесь катушки 3. Экранирование заземления 4. Выходной разъем датчика (аудиоразъем 3,5 мм) 5. Выходной провод (2,5 мм) 6. Триггер (открыть и закрыть зажим) 7. Зажим
