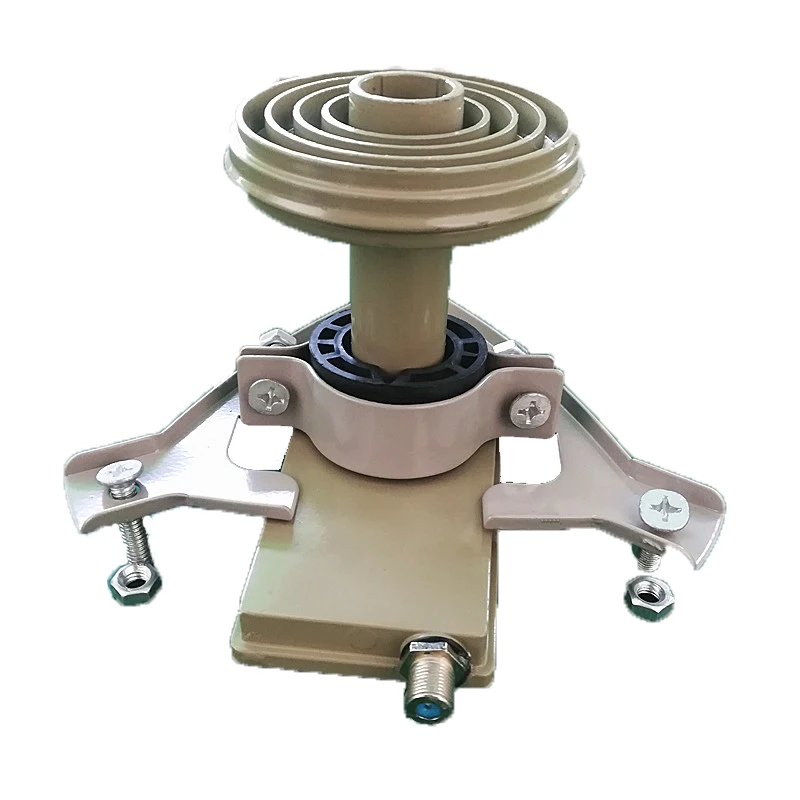

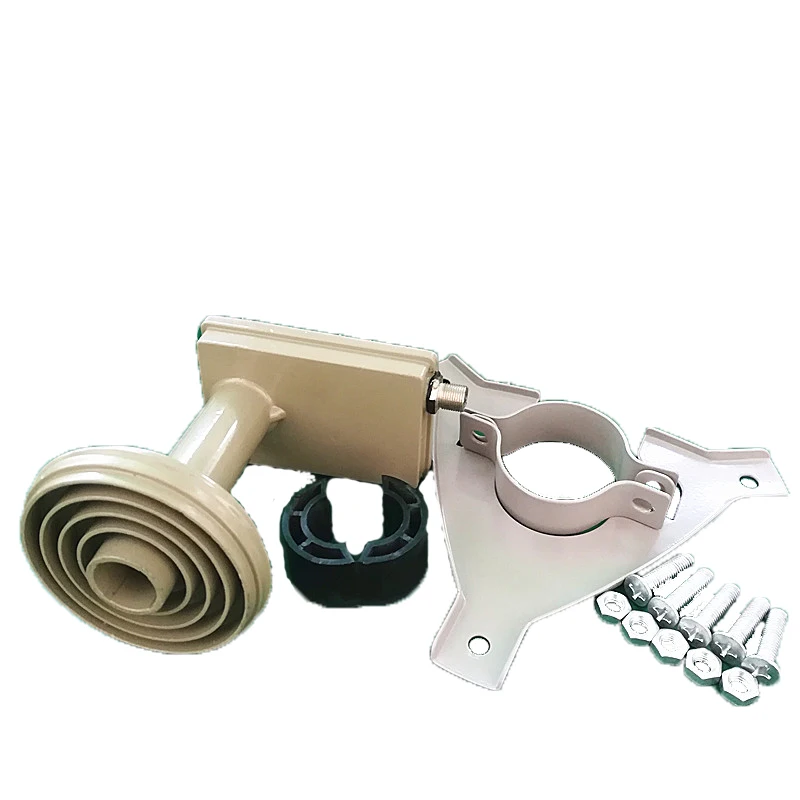

Цифровой режим Ku Band Prime Focus LNB от 9750 до 10600 МГц для индийского рынка китайского

Входная частота

1). Низкий диапазон: 10,70-11,70 ГГц

2). Высокий диапазон: 11,70 ГГц-ГГц

Выходная частота

1). Низкий диапазон: 950-1950 МГц

2). Высокий диапазон: 1100-2150 МГц

Л. О. Частота

1). Низкий диапазон: 9,75 ГГц (1 МГц @ 25 °C)

2). Высокий диапазон: 10,6 ГГц (1 МГц @ 25 °C)

Л. О. Стабильность

1). Низкий диапазон: ± 1 МГц (-40 ° Cto + 70 °C)

2). Высокий диапазон: ± 1 МГц (-40 ° Cto + 70 °C)

Шумовая фигура

0,1 дБ

Коэффициент конверсии

70 дБ

Плоскостность усиления

≤ +/-2 дБ

Intput VSWR

2,5: 1 (макс)

Выход VSWR

2,0: 1 (макс)

Выходной разъем

Разъем F-female

Выходное сопротивление

75Ω

Поперечная полярная изоляция

20 дБ (мин)

Напряжение питания

1)Ca: 11,5-14,0 в (вертикальная поляризация) 13vdctype
2)Cb: 16,0-19,0 в (горизонтальная поляризация) 18vdctype

Постоянный ток

150 мА

Сигналы управления

1). Низкий диапазон: Ca или Cb (см. Ниже) 2). Высокий диапазон: Cc или Cb (см. Ниже)

3)Cc: продолжает 22 кГц

Рабочая температура

-40 ° Cto + 70 °C

Температура хранения

-40 ° Cto + 80 °C

Относительная влажность

0%-95%

Фазовый шум

1)-50dBc/Гц @ 1 кГц (макс)
2) -75dBc/Гц @ 10 кГц (макс.)
3) -95dBc/Гц @ 100 кГц (макс.)

Отклонение изображения

45 дБ (мин)
