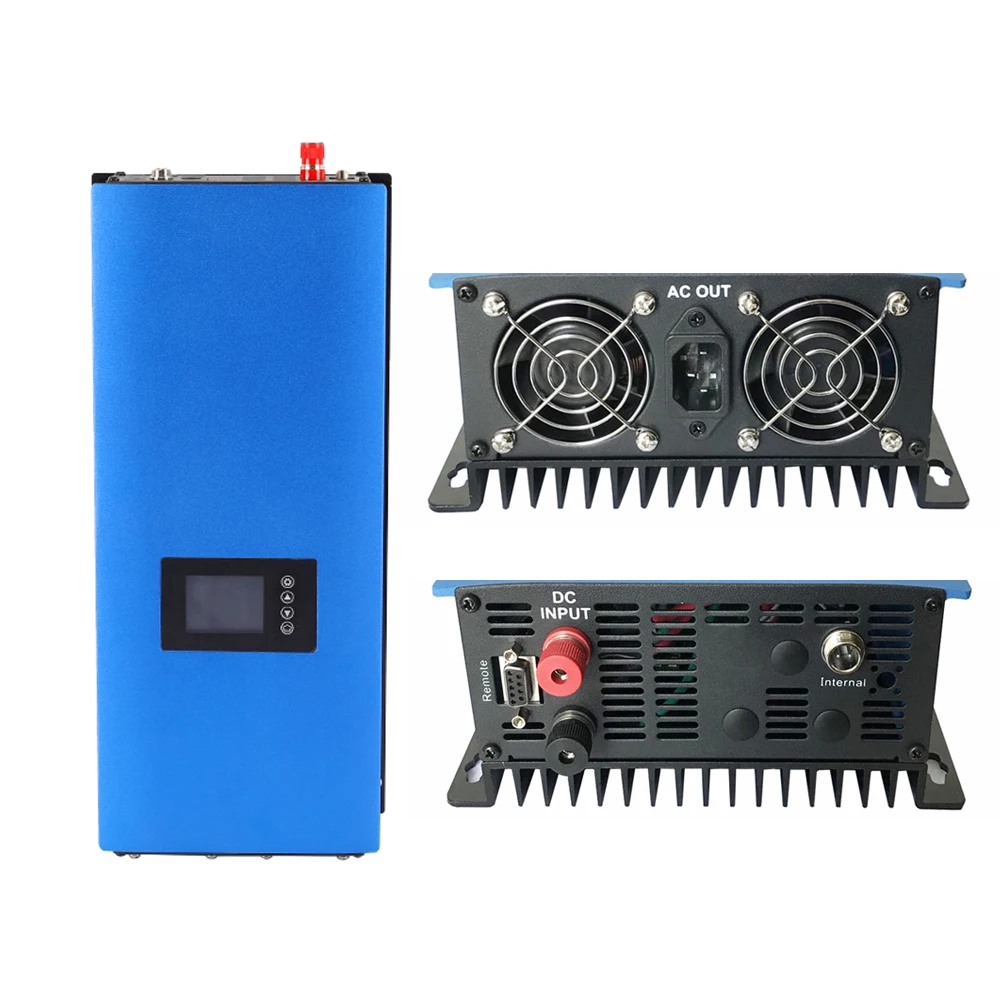

G2 (поколение 2) SUN Series Grid Tie Power Inverter Концевая функция Руководство пользователя

Почему нашим инверторам сетки нужна ограниченная функция? --- Это в ответ на ошеломляющие требования наших клиентов
Для функции, которая может контролировать количество энергии, которое может генерировать инверторы сетки. С этой функцией инверторы будут просто генерировать энергию, которая не больше мощности загрузки, даже инверторы подключены к большому массиву солнечной панели, мы называем это «лимитирующей функцией»

Потому что в некоторых странах производитель платит за избыточную мощность, которую он дает распределительной сети. Это потому, что
Счетчик электроэнергии (тот, который предоставляется поставщиком электроэнергии в этом районе) не осведомлен о направлении потока энергии. Другими словами, это только добавляет, даже если мощность экспортируется в сетку, таким образом, потребитель будет взимать плату за питание, даже если она предоставлена в сетку, и это проблема.

Наши инверторы сетки серии SUN G2 интегрированы с этой лимитирующей функцией, поэтому инверторы серии SUN G2 могут работать в ограниченном режиме
Или обычный режим (без ограничений), вы можете сделать конфигурацию на ЖК-дисплее.

Концевой датчик должен быть закреплен на прямой линии в положении перед точками доступа загрузок, и инвертор
Точка доступа может быть в любом положении на одной и той же прямой, см. Изображение 1. Инвертор с лимитированной функцией только генерирует мощность, которая меньше общего энергопотребления нагрузками, которые подключены после того, как датчик предела зажат. Инвертор не будет измерять мощность загрузки, которая подключена до того, как точка концевого датчика зажата.

Метод подключения для трехфазной сетки переменного тока

Если ваша сетка переменного тока состоит из трех фаз сетки, и у вас есть больше инверторов сетки SUN G2, тогда вы

Можно подключить инверторы к трем фазам индивидуально. Пожалуйста, смотрите изображение 2. Эти три инвертора не будут влиять друг на друга. Gline будет подключен как обычно, поэтому не показано на картинке 2.

Подключение нескольких инверторов на линии onelive:

Если вы хотите использовать больше инверторов на одной живой линии, чтобы генерировать больше энергии, а также нужно ограничение функции, вы можете подключить инверторы, такие как картинка 3 (для двух инверторов). Два инвертора не будут производить одинаковую мощность, но ограниченная функция по-прежнему доступна. Линия G будет подключена как обычно, поэтому не показана на картинке 3.

Ограничительная функция для США сплит-фазной сети переменного тока.

Первый метод подключения для SUN-2000G2 (рекомендуется)

Инвертор должен быть подключен, чтобы компенсировать нагрузку 240 В. Потому что инвертор будет генерировать тот же ток подачи значения при L1 и L2, и 240 В нагрузки также потребляют такое же значение тока при L1 и L2, таким образом, с предельной функцией инвертора, инвертор просто производит мощность, которая такая же, как и мощность нагрузки менее 240 в, Не будет дополнительной противовесной подачи в сетку переменного тока. Таким образом, если нагрузки 240 В были соединены на отдельных линиях и не смешаны с нагрузками 120 В, вы можете подключить инвертор и прикрепить датчик предела, как показано на фотографии 4.

Изображение 4: метод подключения для компенсации мощности 240 В для отдельной линии

Второй способ подключения для SUN-2000G2 (предлагается)

Если 240 В нагрузки и 120 В нагрузки были соединены на тех же линиях, но 240 В нагрузки были подключены после
120V грузы, самый лучший способ подключения зажимает предел датчика на Живая линия на положение после того, как
120 В нагрузки и до 240 В нагрузки. Инвертор может быть подключен в любом положении на прямых линиях, см. Изображение 5.

Потому что инвертор будет производить такое же значение подачи тока при L1 и L2, и 240V нагрузки также потребляют то же самое
Значение тока при L1 и L2, таким образом, с ограничительной функцией инвертора, инвертор будет просто производить мощность, которая такая же, как и мощность нагрузки менее 240 в, не будет дополнительной противовесной подачи в сетку переменного тока.

Третий способ подключения для SUN-2000G2 (можно использовать, но не рекомендуется)

Если 120V нагрузки и 240V нагрузки были смешаны, и 240V нагрузки были подключены до 120V нагрузки, инвертор
И датчик предела может быть установлен как на картинке 6.

С этим методом подключения, потому что общее потребление нагрузки при L1 и L2 будет не то же самое, но
Инвертор будет производить то же значение питательного тока при L1 и L2, поэтому датчик предела должен зажимать на
L1 или L2, мощность которых меньше, это предотвратит подачу дополнительного противотока в сетку переменного тока,
В противном случае, если инвертор может производить достаточное количество тока
Компенсируйте больший ток при L1 или L2. Если вы подключаете такую систему, как изображение 3, мощность загрузки при L1 должна быть меньше
Чем мощность нагрузки при L2, в противном случае, датчик предела должен зажимать при L2.

Использование двух SUN-1000G2 инверторов для подключения к сети переменного тока с разделенной фазой США (Хорошее решение)

Использование двух SUN-1000G2 инверторов для компенсации нагрузки L1 и L2 индивидуально, с помощью этого метода,
Ограничительная функция инверторов может работать очень хорошо, не будет дополнительной противотоковой подачи в сетку переменного тока от L1and L2, см. Изображение 7. Вы также можете просто подключить один SUN-1000G2 блок с концевым датчиком на одной из прямых линий.

Важная информация:

После подключения инверторов и концевых датчиков в качестве одного из способов, перечисленных выше, если вы хотите использовать
Ограниченная функция, вам также нужно сделать ниже конфигурацию на ЖК-дисплее, вы должны выбрать «внутренний ограничитель»
Как на картинке 8.

Если дисплей показан как на изображении 9, это означает, что датчик предела не подключен хорошо, или нет нагрузок
Питание включено, вы можете проверить датчик предела и включить некоторые нагрузки. Если нет мощности нагрузки,
Инвертор не производит мощность под лимитированной моделью.

Если дисплей показан как на рисунке 10, мощность сети переменного тока отрицательная, это означает, что ориентация зажима датчика не является правильной

Если это так, вам нужно закрепить датчик предела в противоположном направлении, как показано на рисунке 11.

Если вы сделали все правильно, ЖК-дисплей должен отображаться как на картинке 12.

Инвертор только что производит почти такую же мощность, как мощность загрузки, поэтому AC сетка просто потребляет очень
Небольшая мощность, если инвертор может производить достаточно энергии, чтобы компенсировать нагрузку.

(Примечание: номера на ЖК-дисплее будут отличаться для разных инверторов и разных условий использования.)

Упаковочный лист:

2000 Вт сетевой инвертор ---- 1 шт.;

Кабель переменного тока ---- 1 шт.;

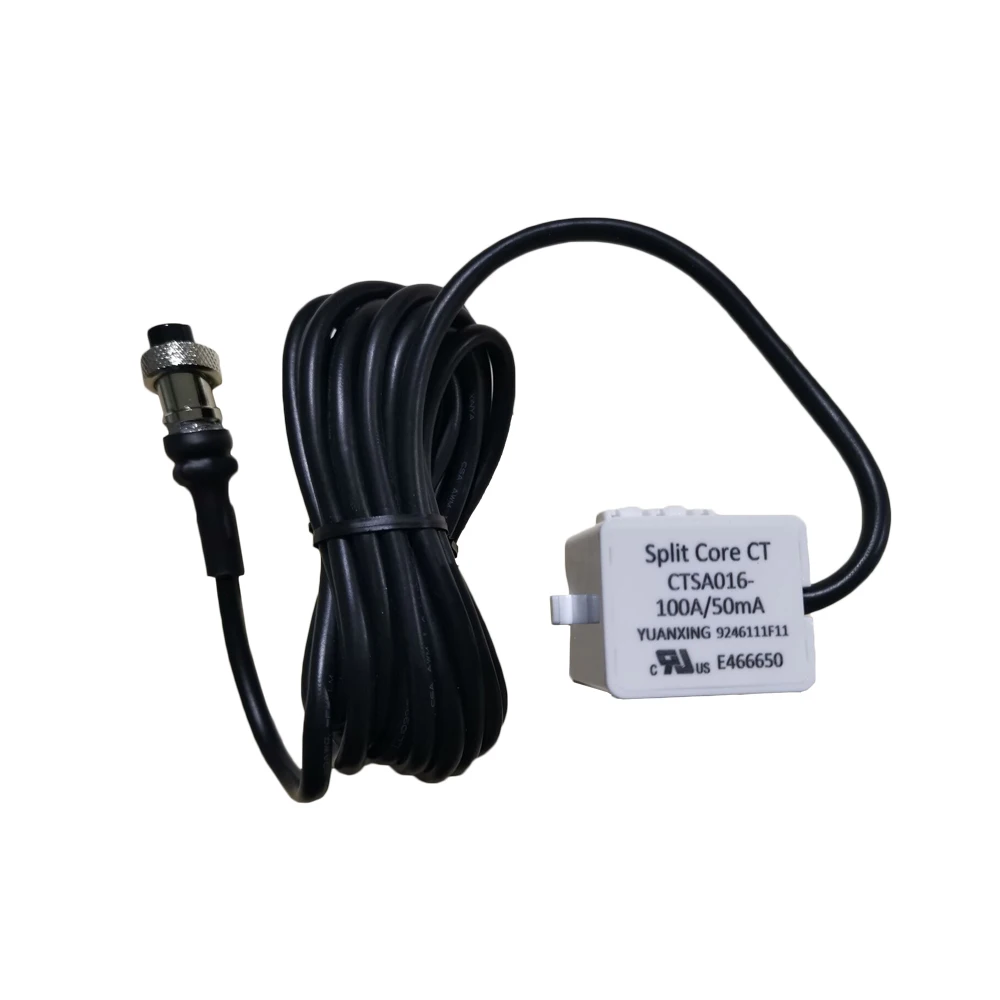

Датчик зажима с кабелем 2 м --- 1 шт.;(Опция, только для тех моделей с функцией ограничителя, кабель может быть увеличен с дополнительной стоимостью)

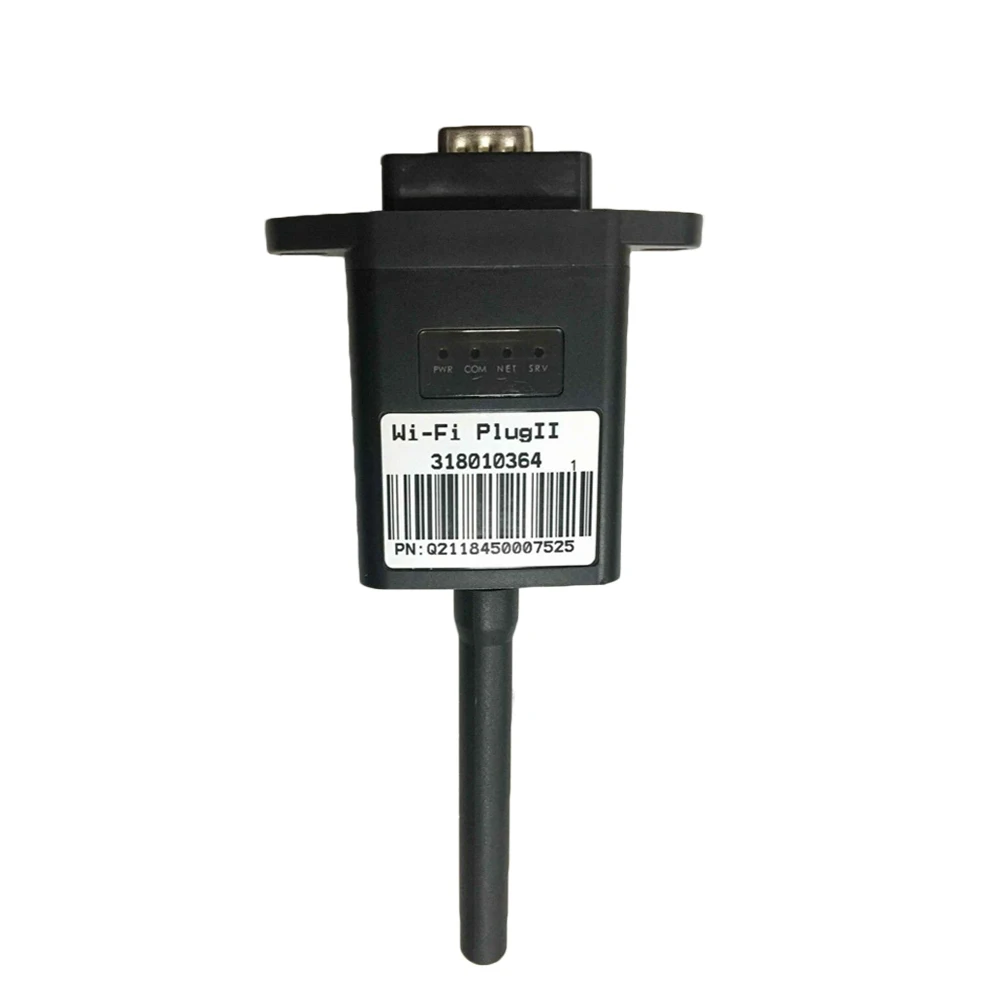

WIFI разъем --- 1 шт. (опционально, только для тех моделей с функцией WIFI)

Руководство на английском языке --- 1 шт.
