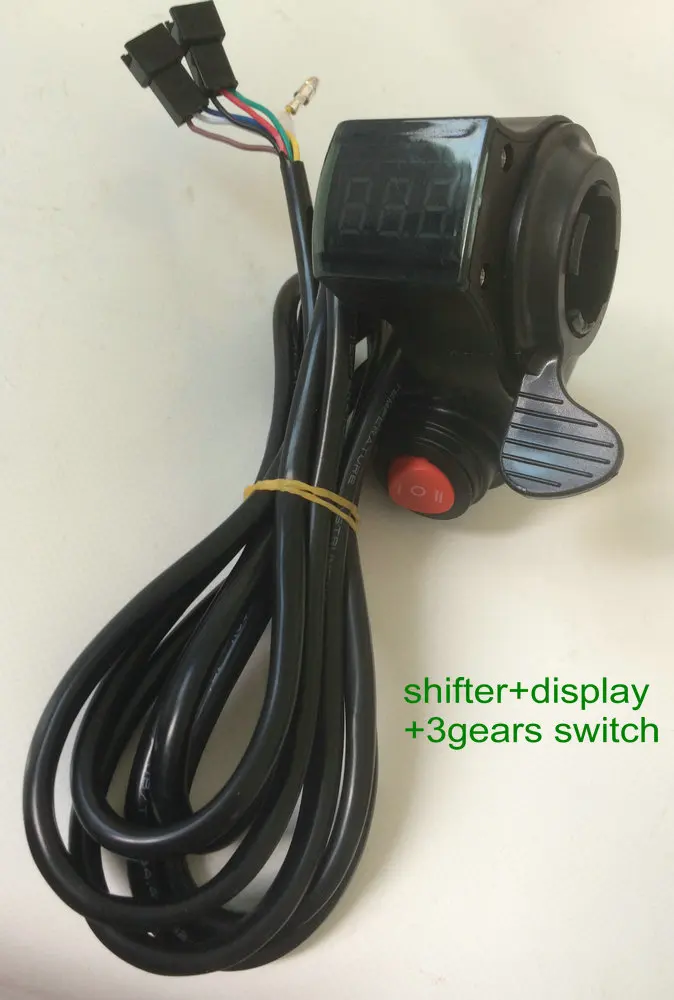

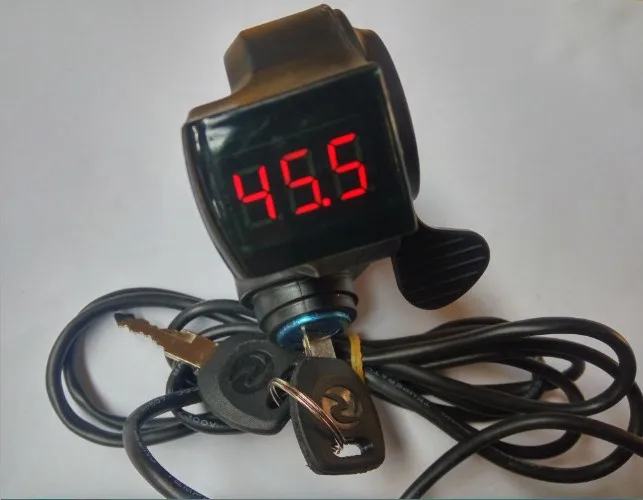

12-120 в цифровой дисплей Вольтметр + палец/палец переключения + замок/3 шестерни/Круиз/ВКЛ-ВЫКЛ переключатель для электрического скутера велосипед горный велосипед ATV

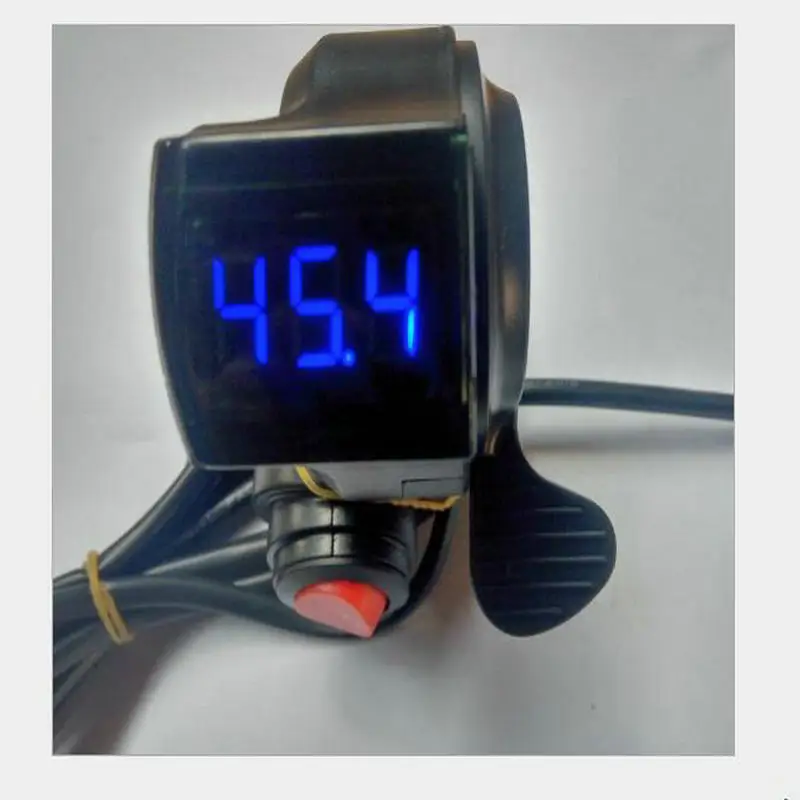

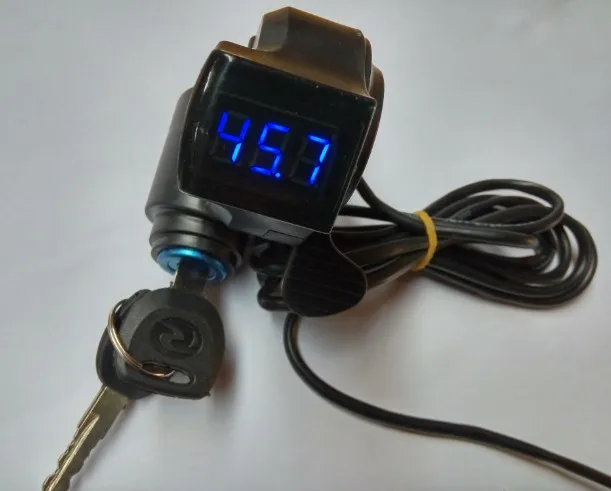

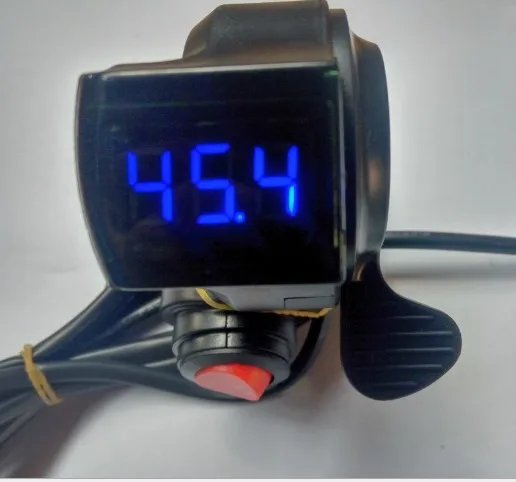

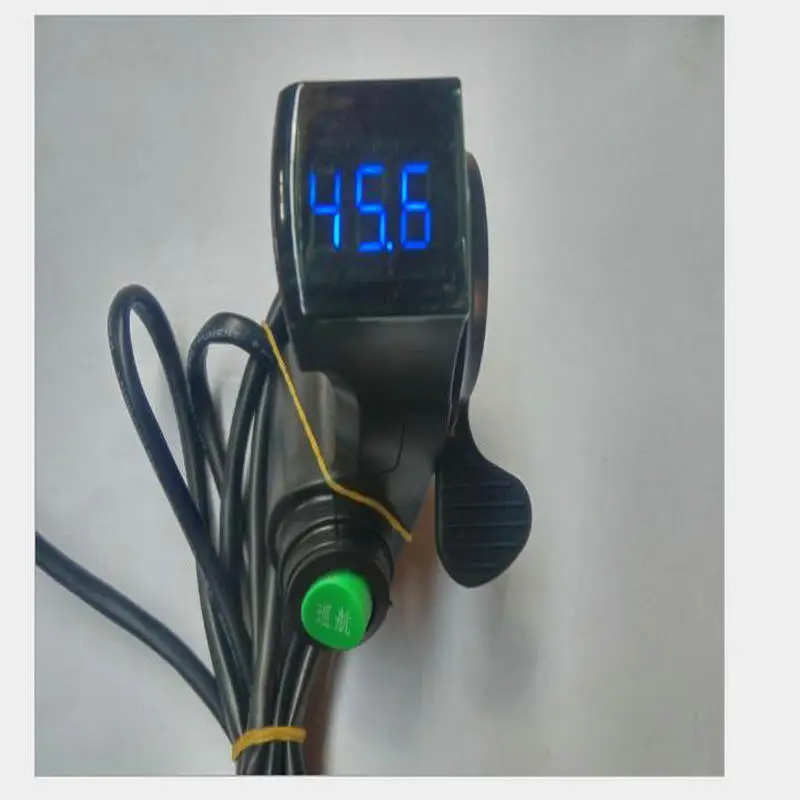

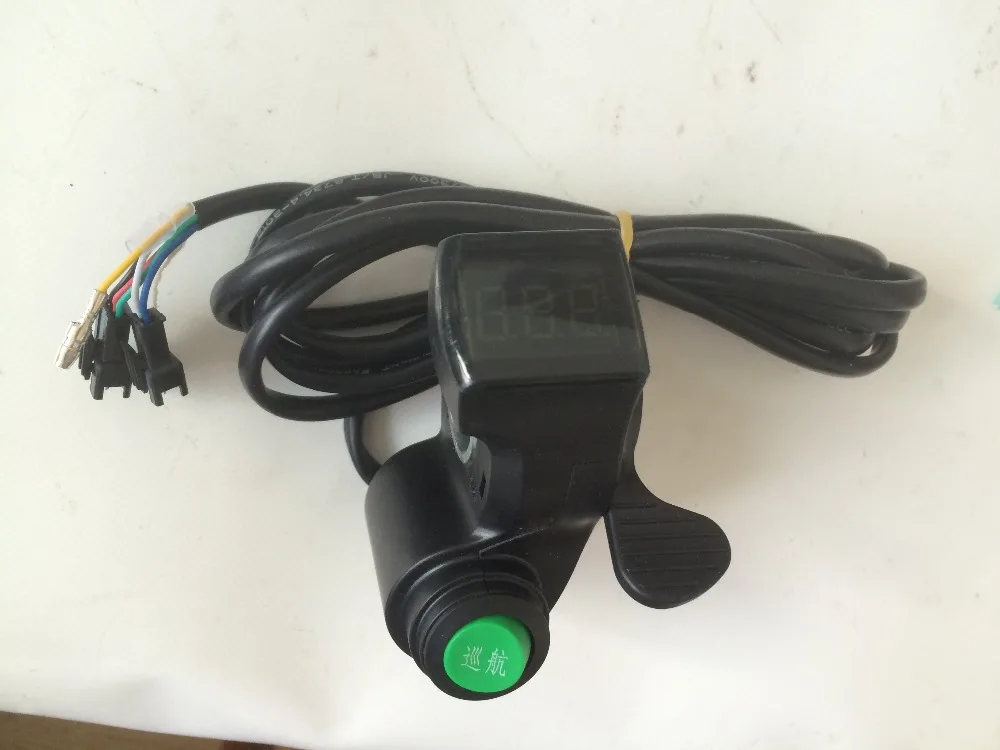

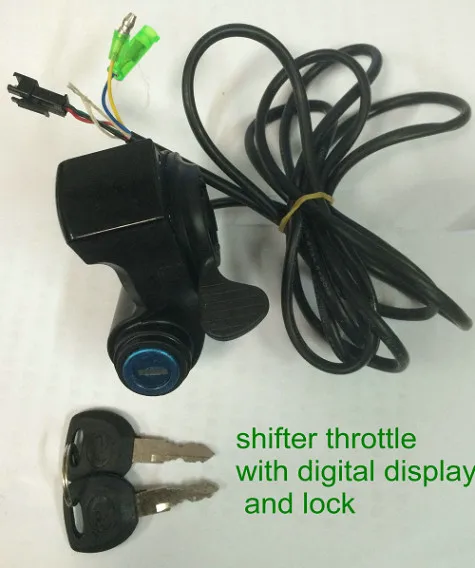

Это цифровой дисплей для напряжения батареи + переключения/ускорителя, может иметь блокировку/Круизный переключатель,/3 переключатель передач/ВКЛ-ВЫКЛ, может быть установлен на электрический скутер, ebike. . Mtb, atv .... Для своевременной проверки напряжения батареи, а также может использоваться в качестве переключателя ускорителя и блокировки/выключателя для подключения к функциональному проводному контроллеру, его легко установить и удобно. И экономически выгодно!

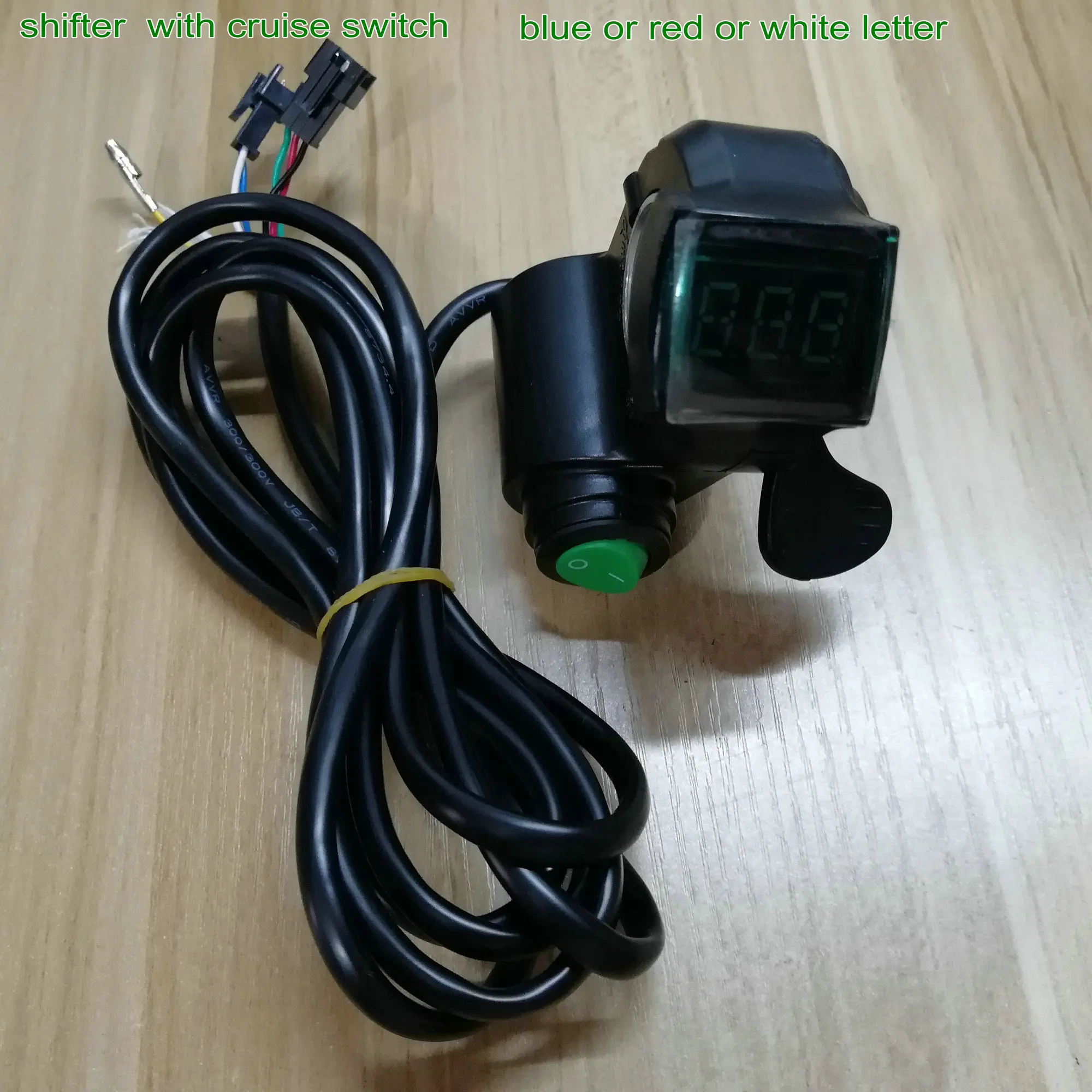

Клиент может оставить сообщение, чтобы выбрать цвет письма, синий или красный, если нет, мы отправим товар в наличии

Особенности этой дроссельной заслонки

1.Подходит для многих типов батарейТаких как свинцово-кислотная батарея, литиевая батарея, водяная батарея и сухая батарея.

2.Универсальное напряжениеПодходит для 12-100 в электрического велосипеда или скутеров, может автоматически определять напряжение. Своевременное оповещение.

3. ЭтоЦифровой дисплей данных, Это не обычный аналоговый сигнал. Может точно определить уровень заряда аккумулятора и расстояние отдыха.

4, можетУкажите погрешность транспортного средстваВ зависимости от напряжения.

Описание товара

Настройка линии по умолчанию, 2 метра, для разных разъемов, пожалуйста, оставьте сообщение, мы принимаем OEM. Должны иметь количество заказа не менее 20 штук,

Способ подключения

3 провода дроссельной заслонки,, -- Подключите к контроллеру дроссельной заслонки,Красный для дроссельной заслонки положительный, черный для дроссельной заслонки отрицательный, зеленый для Твист дроссельной заслонки сигнальный провод

Желтый для положительной мощности. -Подключение к контроллеру или аккумулятору.

Другой для контроллера питания положительного или электрического переключателя, или свет/рог, переключатель/Круиз/замок, высокая или низкая скорость и так далее. Например, Круизная модель должна соединяться с вашим контроллером,

Сравните с общим аналоговым сигналом дроссельной заслонки:

Эта дроссельная заслонка показывает уровень заряда батареи цифровым дисплеем, вы можете определить уровень заряда аккумулятора в зависимости от напряжения батареи.

Также можете проверить состояние батареи после полной зарядки.

Обычная дроссельная заслонка с индикатором показывает уровень заряда батареи с помощью аналогового уровня заряда батареи. Это неточно (например, занимает 36 В с 3 индикатором, например, 39-42 в полный аккумулятор, все огни включены. 37-39 v один свет выключен. 34 v-37 v Два выключения света. 31 v-34 v последний индикатор выключен. Это расплывчато.)

С тегологией развития это было позади, так как материал батареи отличается и разрядная платформа отличается, уровень заряда батареи режим сбора данных назад.

Вот почему мы имеем это сейчас,Получение и отображение цифровых данных является более точным и своевременным.

Вы можете проверить уровень заряда аккумулятора,

Повреждена ли батарея

Качество батареи

И его легко установить

Если у вас есть вопросы, пожалуйста, оставьте сообщение

Для качественного заказа, пожалуйста, оставьте сообщение

Сейчас у нас есть скидка

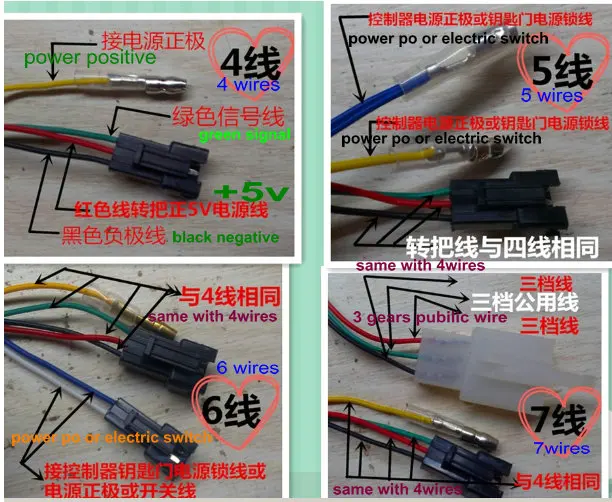

Инструкция по проводке для дроссельной заслонки цифрового дисплея

Пожалуйста, обратите внимание, что все способы подключения ниже должны сначала подключить черный провод, затем подключить красный провод и зеленый провод. Когда экран показывает два нуля, дроссельная заслонка будет работать нормально. Затем подключите другие провода. Обратите внимание, что черный провод дроссельной заслонки не может подключаться к красному проводу контроллера, желтый провод дроссельной заслонки соединяется с красным, зеленым, черным проводом контроллера, или рушит контроллер или дроссельную заслонку.

4 провода дроссельной заслонки:

Дроссельная заслонка черный ---- контроллер дроссельной заслонки

Дроссельная заслонка красный ---- контроллер дроссельной заслонки + 5 В красный провод.

Зеленый сигнальный провод --- контроллер дроссельной заслонки Зеленый сигнал или другой провод

Желтый дисплей напряжения провода-ebike мощность положительная (передний свет, дисплей, электрический переключатель)

5 проводов

Дроссельная заслонка черный ---- контроллер дроссельной заслонки

Дроссельная заслонка красный ---- контроллер дроссельной заслонки + 5 В красный провод.

Зеленый сигнальный провод --- контроллер дроссельной заслонки Зеленый сигнал или другой провод

Два других провода с положительным питанием от левого велосипеда, питание от аккумулятора, передний свет, переключатель, круиз, высокая/низкая скорость, замок и так далее.

6 проводов

То же самое с 5 проводами, оставленный для положительной мощности

7 проводов

То же самое с 4 проводами, остальные 3 Проводные слева для 3 скорости передачи или поворотного переключателя.

Решение по умолчанию дроссельной заслонки

1. Экран отображения данных работает, но двигатель транспортного средства не будет работать при использовании дроссельной заслонки

Проверьте 1, правильно ли вы подключили проводку дроссельной заслонки

Проверьте 2, сделали ли контроллер дроссельной заслонки, провод питания, разъем двигателя виртуальное соединение

Проверьте 3: отрезали Ли тормозную линию, чтобы сделать ее торможением и отключили питание

Если все еще не работает, пожалуйста, держите разъем контроллера дроссельной заслонки, мощности и двигателя, затем переключите красный и зеленый дроссельной заслонки и контроллера для тестирования.

И при необходимости можно взять Универсальный измеритель/мультиметр, чтобы проверить, является ли провод дроссельной заслонки красным и черным 4,2 В или нет, это чтобы убедиться, что дроссельная заслонка была сломана

2. Напряжение дисплея составляет два нуля, велосипед работает нормально

1. Тщательно проверьте, подключен ли желтый провод к проводу питания.

2. Измените другую дроссельную заслонку, чтобы проверить, был ли экран дисплея сломан или Возьмите универсальный счетчик для проверки напряжения желтого и черного провода, независимо от того, совпадает ли он с напряжением батареи.

Привычный смысл или правила для напряжения батареи

Различные материалы батареи, новое/старое состояние батареи и различные данные контроллера делают напряжение батареи отражается по-разному. Пожалуйста, проверьте данные о напряжении аккумулятора в соответствии с вашим аккумулятором. Достаточно дважды, данные могут иметь отклонение.

12В ebike максимальное напряжение 12,6 в, минимальное напряжение 9В

24 v ebike максимальное напряжение 29,4 v, минимальное напряжение 21 v

36В ebike максимальное напряжение 42В, минимальное напряжение 29В

48 v ebike максимальное напряжение 54,6 v или 58,8 v, минимальное напряжение 39 v

60В ebike максимальное напряжение 72В, минимальное напряжение 49В

72 v ebike максимальное напряжение 84 v, минимальное напряжение 70 v
