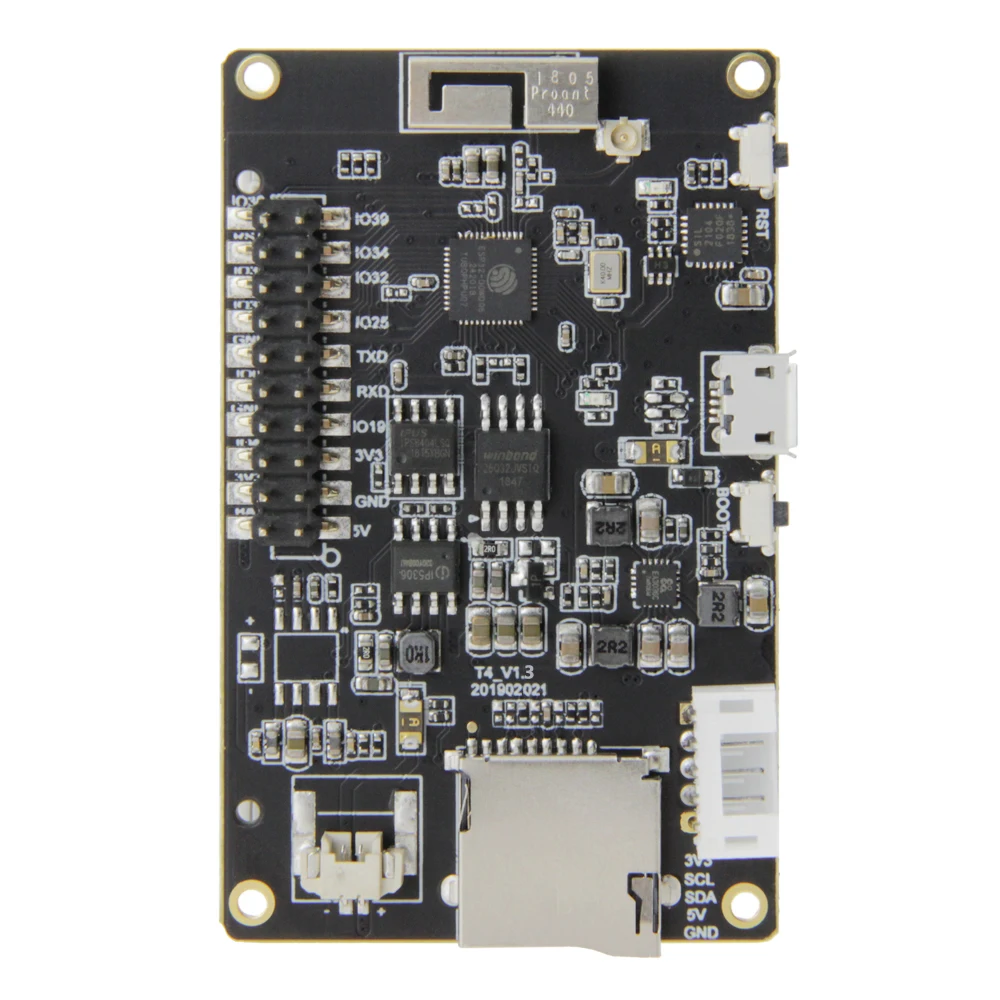

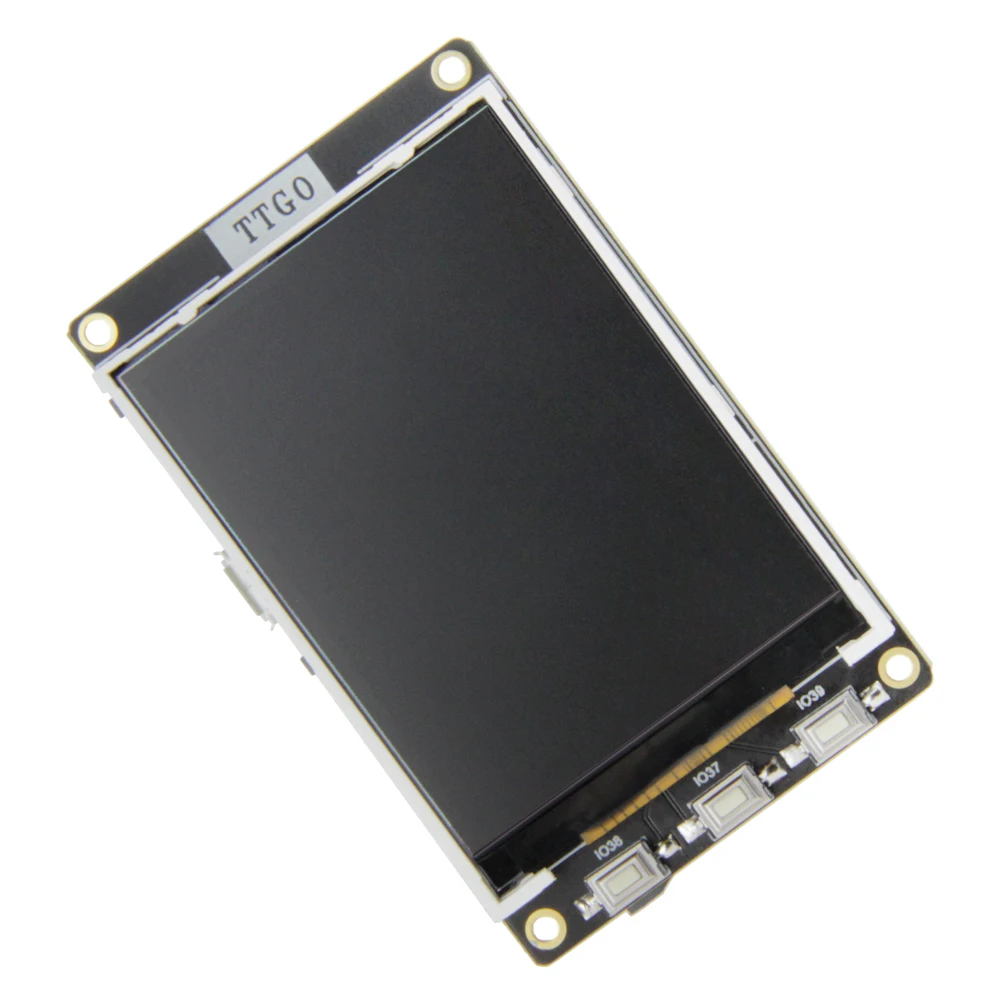

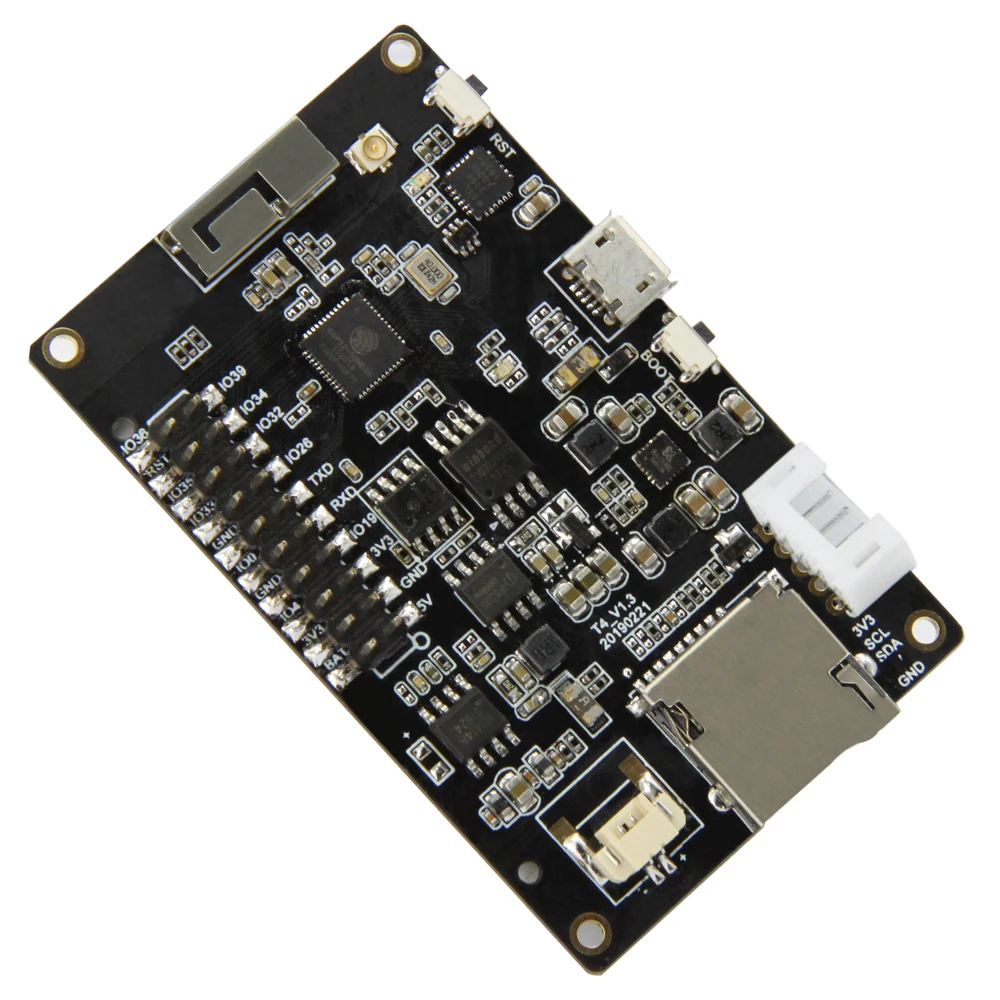

LILYGO® TTGO Регулировка подсветки IP5306 I2C Psram 8MB Development Board
|
Спецификации оборудования
|
|
|
Чипсет
|
ESPRESSIF-ESP32 240 МГц Xtensa® одиночный/железо добывающей промышленности двухъядерный 32-бит LX6 микропроцессор
|
|
Флэш-память
|
QSPI flash/SRAM, до 4x16 Мб
|
|
SRAM
|
520 КБ SRAM , SPRAM 8M
|
|
Ключ
|
Сброс, сапоги
|
|
Ключ
|
IO37,IO38,IO39
|
|

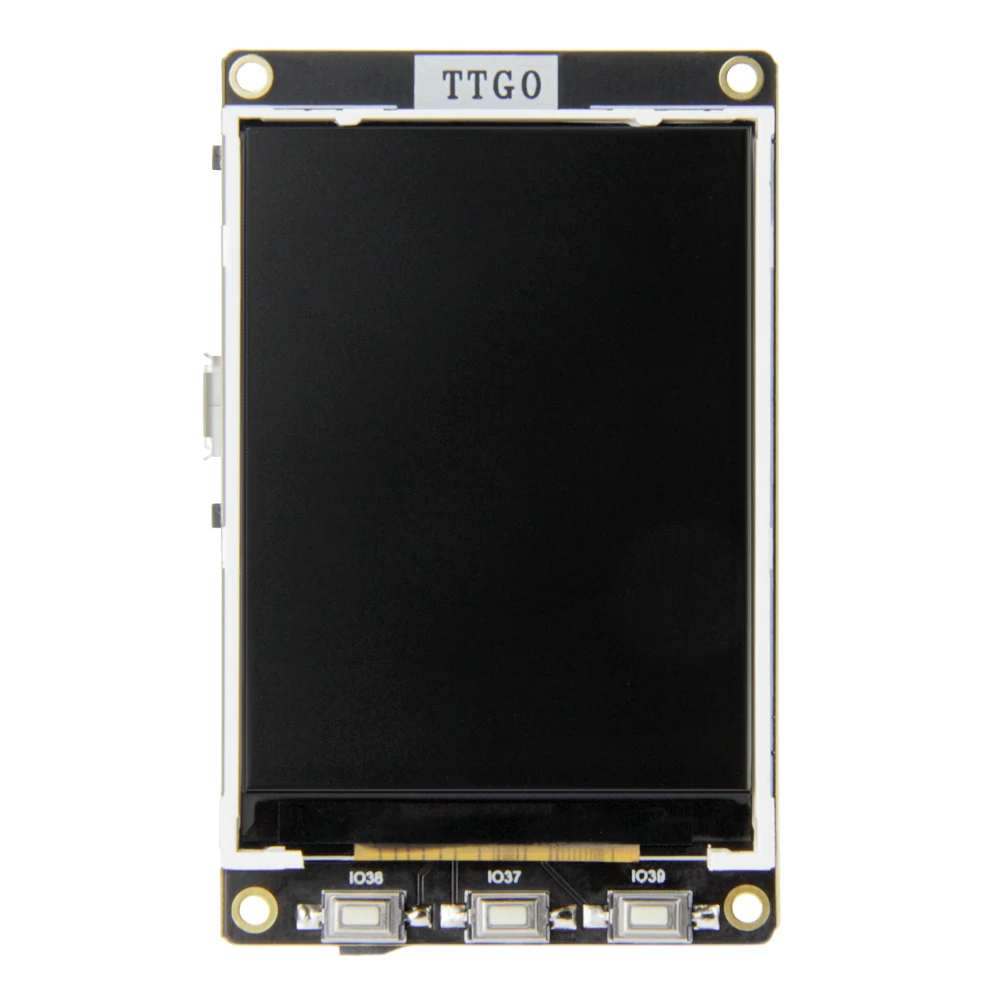

Дисплей
|
ILI9341 2,2 дюймов (240*320)
|
|
USB к TTL
|
CP2104
|
|
Модульного интерфейса
|
Sd-карта, UART, SPI, SDIO, I2C, светодиодный PWM, TV PWM, I2S, IRGPIO, сенсорный конденсатор, ADC, DACLNA, предварительный усилитель
|
|
Бортовой часы
|
40 МГц кварцевый генератор
|
|
Рабочее напряжение
|
2,3 V-3,6 V
|
|
Рабочий ток
|
О 43mA
|
|
Ток в спящем режиме
|
1.1mA
|
|
Аудио-усилитель
|
Ns4148
|
|
Диапазон рабочих температур
|
-40 ℃ ~ + 85 ℃
|
|

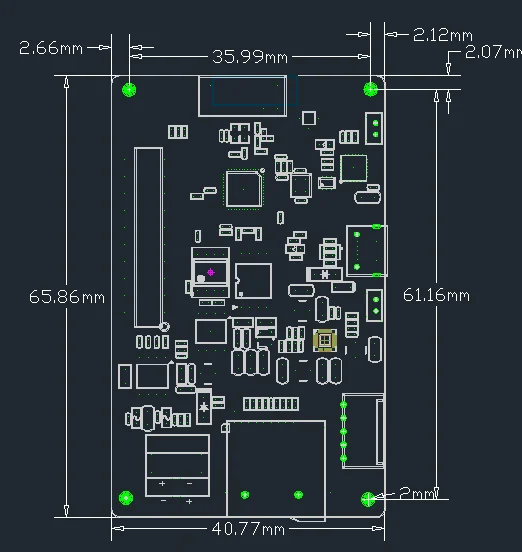

Размеры & Вес
|
66,70 мм * 42,59 мм * 12,50 мм (20,23 г)
|
|
Питание Технические характеристики
|
|
|
Питание
|
USB 5V/2A
|
|
Зарядный ток никель-металл
|
2000mA
|
|
Батарея
|
3,7 V литиевая батарея
|
|
Интегрированный mobile power
|
IP5306-I2C
|
|
Wi-Fi
|
|
|
Стандартный
|
FCC/CE/TELEC/KCC/SRRC/NCC
|
|
Протокол
|
802,11 b/g/n/e/i (802.11n, скорость до 150 Мбит/с) A-MPDU и A-MSDU полимеризации, поддержка интервала защиты 0.4мкс
|
|
Частотный диапазон
|
2,4 ГГц ~ 2,5 ГГц (2400 м ~ 2483,5 м)
|
|
Передача Мощность
|
22dBm
|
|
Связь расстояние
|
300 м
|
|
Bluetooth
|
|
|
Протокол
|
Соответствует стандарту bluetooth v4.2BR/EDR и BLE
|
|
Радио частоты
|
С-чувствительностью 98dBm NZIF приемник класс-1, класс-2 и класс-3 эмиттер AFH
|
|
Звуковых частот
|
CVSD & SBC Аудио Частота
|
|
Спецификация Программного Обеспечения
|
|
|
Режима Wi-Fi
|
Станция/SoftAP + станция/P2P
|
|
Механизм безопасности
|
WPA/WPA2/WPA2-Enterprise/WPS
|
|
Шифрование Тип
|
AES/RSA/ECC/SHA
|
|
Обновление прошивки
|
UART скачать/OTA (через сеть/хост для загрузки и записи прошивки)
|
|
Разработка программного обеспечения
|
Поддержка разработки облачного сервера/SDK для разработки прошивки пользователя
|
|
Сетевой протокол
|
IPv6, IPv6, SSL, TCP/UDP/HTTP/FTP/MQTT
|
|
Конфигурация пользователя
|
Набор инструкций AT +, облачный сервер, android/iOSapp
|
|
OS
|
FreeRTOS
|

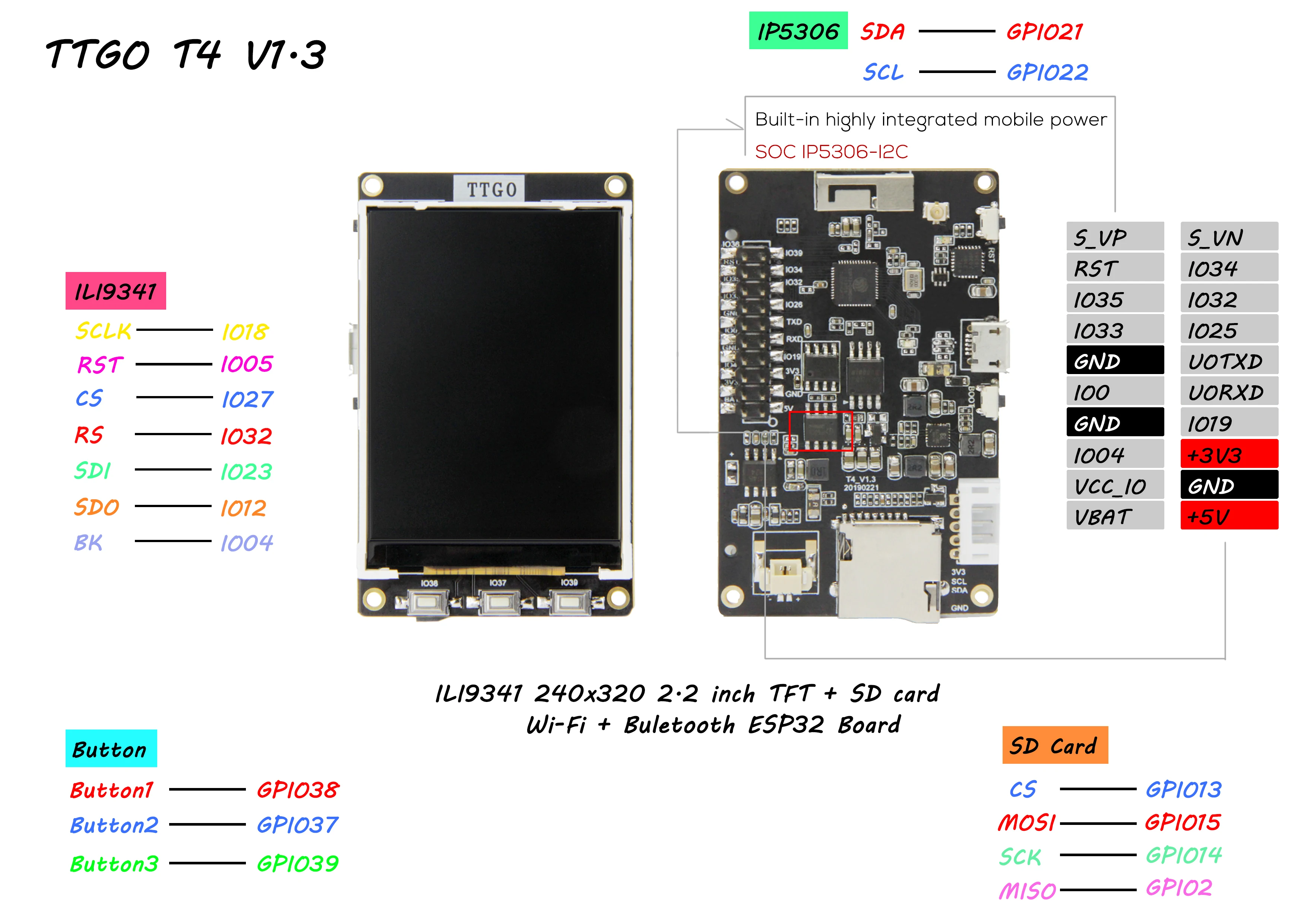

Справочное описание выводов
Ссылка на GitHub: //github.com/Xinyuan-LilyGO/TTGO-T4-T10-TestCode

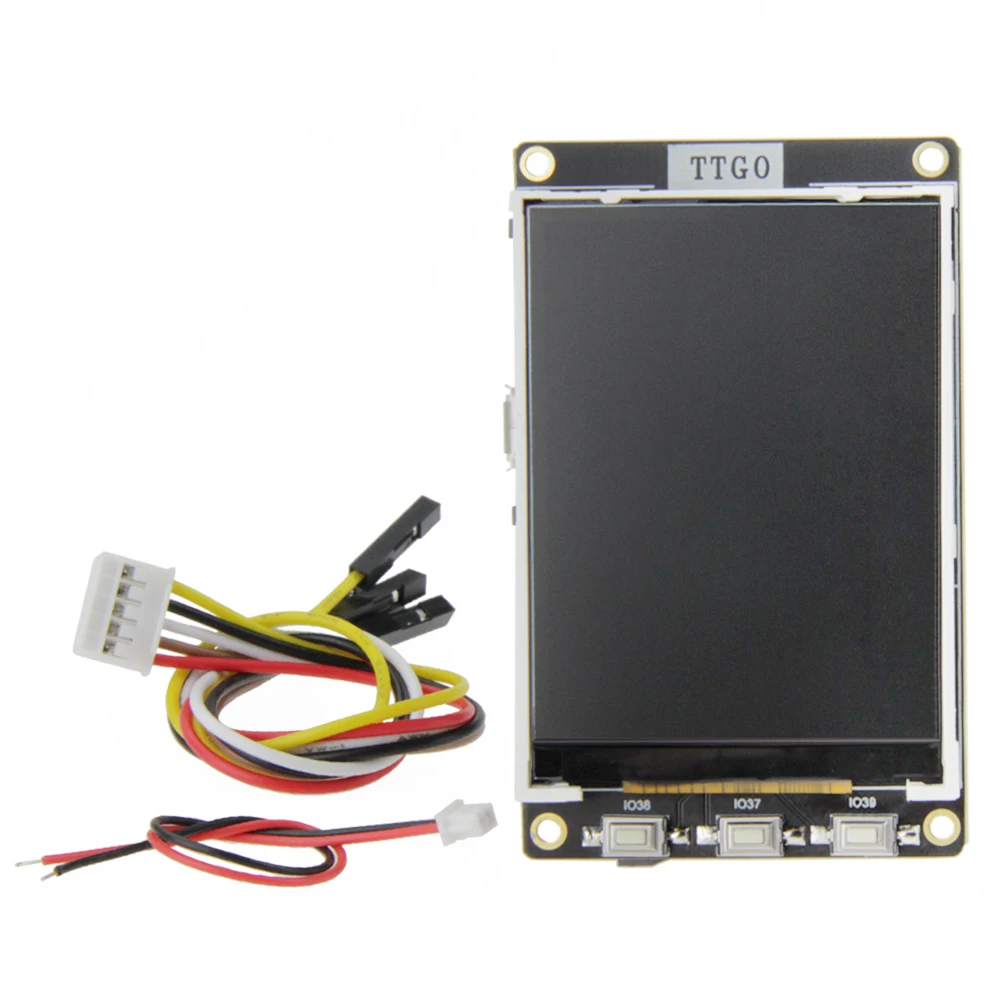

Отгрузочная ведомость (Батарейка не входит в комплект поставки)
1 X Новый модуль ESP32
1 X Мощность кабель
1 X Line
|
