ЖК-экран 15 6 дюйма 1920x1080 IPS B156HAN01 или LP156WF4-SPxx NV156FHM плата драйвера ЖК-контроллера H DMI

ЖК-экран 15 6 дюйма 1920x1080 IPS B156HAN01 или LP156WF4-SPxx NV156FHM плата драйвера ЖК-контроллера H DMI

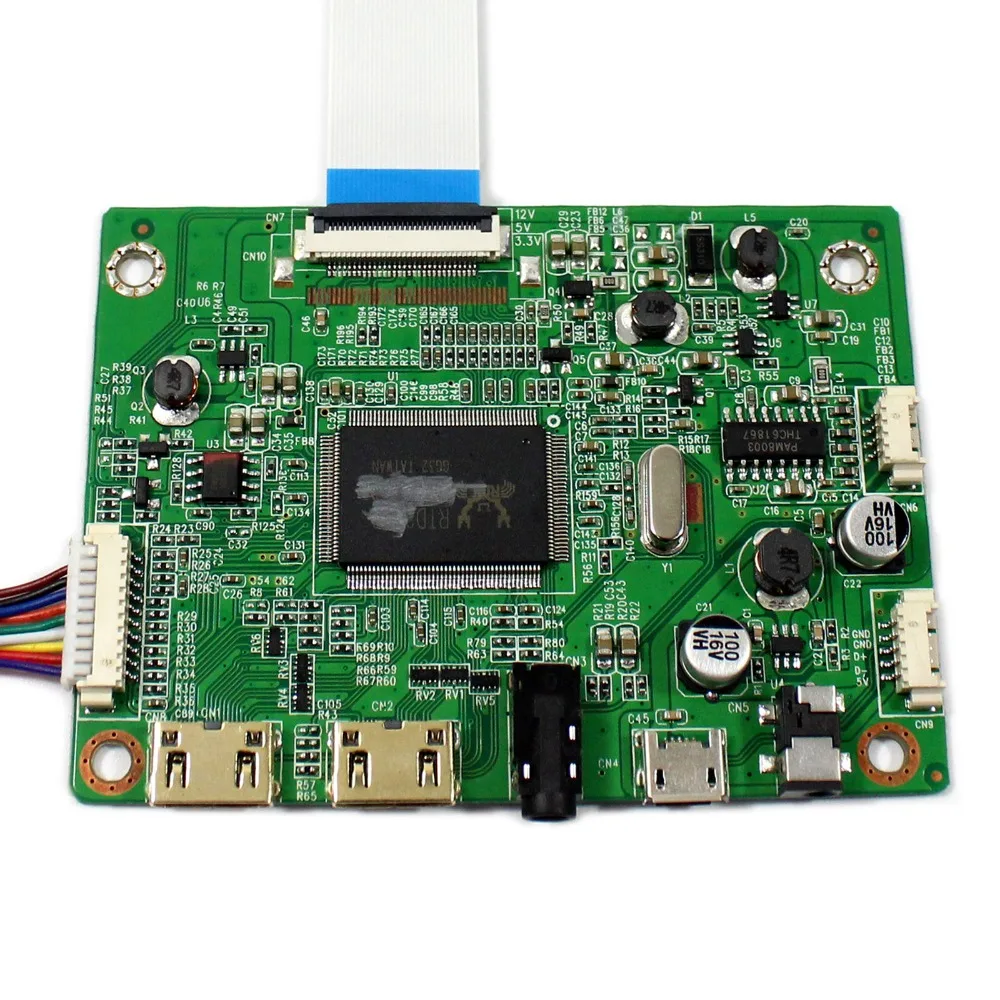

Плата контроллера LCD:

Плата HDMI для 30-контактного ЖК-экрана EDP

Входной адаптер питания: 12Vdc более 2А.

Поставляется в режиме ожидания, когда нет входного сигнала

Резервная модель <0,3 Вт

Аудиовход: 2HDMI Mini

Аудиовыход: наушники

Экранное меню: яркость контрастности VOL + VOL-язык и т. д.

Язык: Английский Французский Немецкий Испанский итальянский и так далее

Размер платы: 82 мм x 60 мм x 5 мм

15,6 "ЖК-экран B156HAN01.2:
Режим отображения N, ADS, обычно черный, передающий

Разрешение 1920RGB)× 1080

Размер контура 359,5 × 223,8 × 3 (в × В × Г)

Площадь дисплея 344,16 × 193,59 (H×V)

Яркость 300 кд/м² (тип.)
Контрастность 700:1 (тип.) (TM)
Угол обзора 89/89/89/89 (тип.)(CR≥ 10) [влево/вправо/вверх/вниз]
Сигнальный интерфейс eDP (2 полосы движения), разъем, 30 контактов

Подсветка WLED

Входное напряжение 3,3 В (тип.)

Комплектация:
1 × 2 HDMI мини LCD контроллер VS-RTD2556HM-V1

1 × 15,6 дюймовый ЖК-экран B156HAN01.2 1920X108 0 IPS(Один из B156HAN01.0 B156HAN01.1 B156HAN01.2 B156HTN03.0 LP156WF4-SPB1NV156FHM-N31 NV156FHM-N41 LTN156HL01 LP156WF4-SP N156HGE-EA1LTN156HL06-C01 LTN156HL07-401 LTN156HL09-401 LTN156HL02-201)

1 × сигнальный кабель

1 × Клавиатура с кабелем

Установка и внимание:

1.Входное напряжение питания платы ЖК-контроллера должно быть 12 В постоянного тока (за исключением некоторых плат, на которых отмечена необходимость использования 5 в постоянного тока), ток питания рекомендуется составлять 2 А или больше 2 А. Если вы не уверены, пожалуйста, подтвердите на странице ссылки на покупку или свяжитесь с продавцом. (ВАЖНО: при использовании неправильного адаптера питания плата может быть сожжена, поэтому, пожалуйста, позаботьтесь об этом.)

2.Не изменяйте настройки платы контроллера, все платы были настроены с совместимой прошивкой и правильной настройкой, а сигнальный кабель уже подключен к плате. (Сигнал контактный разъем кабеля на борту с отметкой-Pin1.)

3.Для подключения кабелей см. Изображение ссылки на покупку. (ВАЖНО: при подключении в неправильном направлении, иногда может повредить ЖК-дисплей, поэтому, пожалуйста, позаботьтесь об этом.) Перед включением убедитесь, что сигнальный кабель между ЖК-экраном и платой контроллера подключен к правильному контакту, И подтвердите, подключен ли кабель задней подсветки экрана к инверторной плате (плата бустера).

4.После правильного подключения, перед включением питания платы, проверьте, чтобы плата не касалась задней стороны панели ЖК-дисплея или другого Токопроводящего вещества, которое может привести к короткому состоянию панели. Затем одновременно вводите питание и вводите источник сигнала, экран и плата контроллера будут работать нормально.

5.Если у вас есть какие-либо другие вопросы или проблемы, которые вы не можете решить следующим образом: «анализ неисправностей и стрельба», пожалуйста, свяжитесь с нами, прежде чем оставлять отзывы в или открывать спор, мы ответим вам в течение 24 часов, чтобы решить проблему или вернуть вам деньги, если она не может быть исправлена.

6.При обращении к нам, пожалуйста, предоставьте следующую информацию по фотографиям для анализа:

А.Имя типа экрана. (Сделайте фотографию с обратной стороны экрана)

В.Все ваши условия подключения, особенно для сигнального кабеля к разъему панели. (Сфотографируйте их.)

В.Характеристики вашего адаптера питания. (Сделайте фотографию адаптера питания spec. Этикетка)

7.Когда вы возвращаете один товар на склад, это иногда означает выбросить его. Вероятность переработки очень-очень низкая. Поэтому для того, чтобы защитить нашу среду, мы надеемся, что вы сможете потратить время на анализ или связаться с продавцом, прежде чем вернуть этот товар. Большое спасибо.

8.Надеюсь, вы получите полезный продукт и оставите нам положительотзывы в, спасибо.
