Счетчик частоты 1 гц-75 МГц 7-9 В 50 мА набор сделай сам тестер модуля измеритель

Счетчик частоты 1 гц-75 МГц 7-9 В 50 мА набор сделай сам тестер модуля измеритель

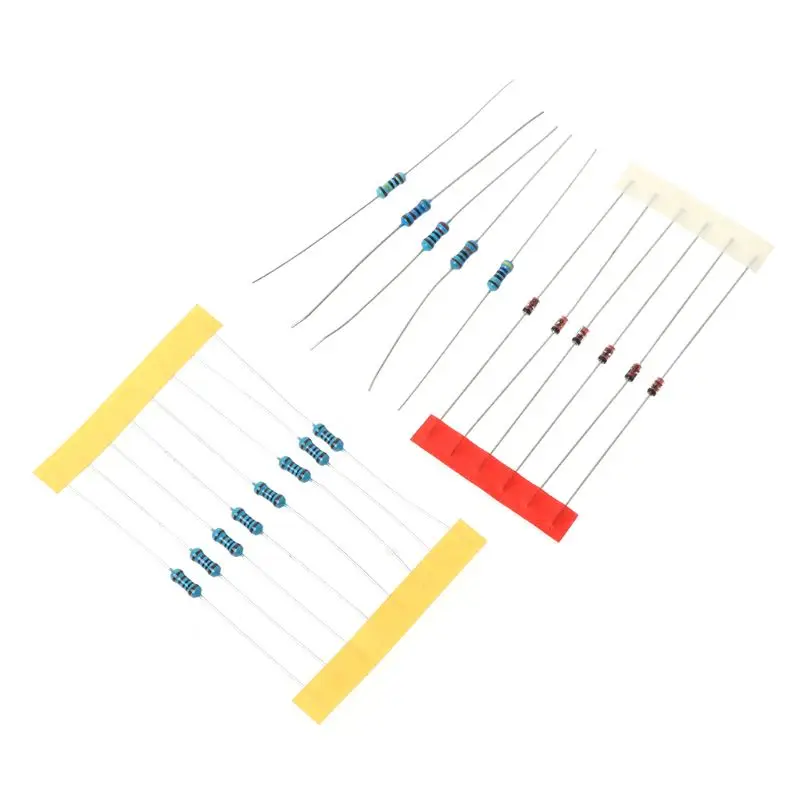

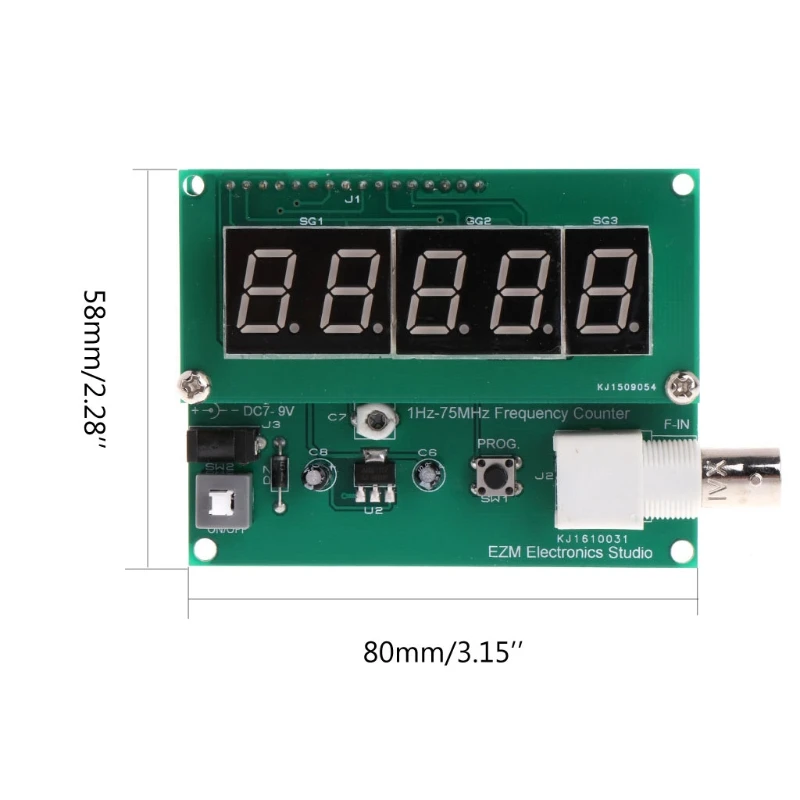

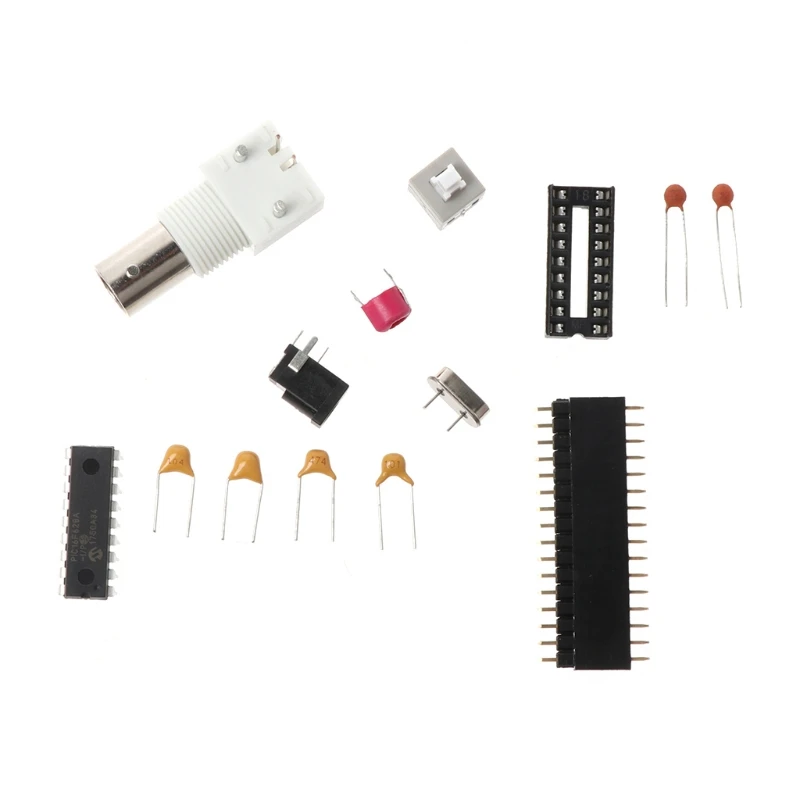

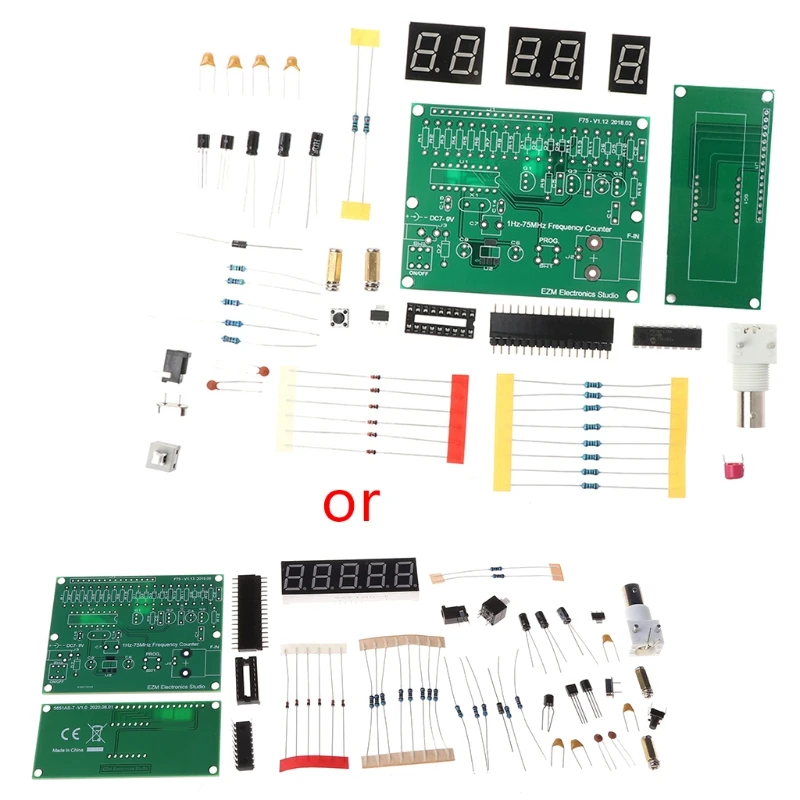

Особенности: Частотный диапазон: 1 Гц-75 МГц (на самом деле, он может работать до 78 МГц). Четырехзначное или пятизначное разрешение дисплея (например, x.KHz xxx, x.xxx.MHz или xx.xxMHz). Диапазон автоматического переключения с различными временами ворот. Сложение или вычитание программируемого смещения частоты. Вход импеданс: 1,1 м, параллельно о 10pF. Входная чувствительность: Обычно менее 20 мВ RMS от 1 Гц-100 кГц, поднимается до 35 мВ при 20 МГц и 75 мВ при 50 МГц (150 мВ при 78 МГц). Потребление тока: 50 мА с входом от 7 до 9 В. Дополнительный (настраиваемый) Энергосберегающий режим, который автоматически отключает дисплей, если частота не изменится значительно в течение 15 с. Характеристики: Тип: набор "сделай сам" Частотный диапазон: 1 Гц-75 МГц 50 МГц Вход импеданс: 1,1 м, наряду с о 10PF Разрешение: макс. 1 Гц Потребление тока: 50 мА с входным разъемом 7-9 в Разъем входа: BNC Дисплей: цифровой светодиодный дисплей Размер печатной платы: 80x5 8 мм/3,15x2,28" Количество: 1 комплект Примечание: Допускается ошибка в 1–3 мм из-за измерений вручную Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку. Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо! Розничная посылка отсутствует Посылка: 1 комплект x измеритель частоты DIY Kit Список материалов: Резисторы (0,25 W , 1%): 8 x R1-R8 1 k 2 x R9, R15 10 k 1 x R10 100 k 1 x R11 1 м 1 x R12 220 1 x R13 56 k * В соответствии с различными партиями C3355, сопротивление может меняться 1 x R14 470 Конденсаторы: 1 х C1 470n полипропилен 1 x C2 100 p керамика 2 x C3 C5 100n полипропилен 1 x C4 47u электролитический 2 x C6, C8 10u электролитический 1 x переменная C7 6-40 p 2 x C14, C15 22 p керамика Интегральные схемы: 1 x U1 PIC16F628A (запрограммирован) + 18pin IC розетка 1 х U2 LM1117-5V SMD Транзисторы 1 x Q1 C945 1 x Q2 J310 1 x Q3 C3355 Диоды: 6 x D1-D6 1N4148 1 x D7 1N5819 Различные: 1 x J1 SIL гнездо и заголовок 16Pin 1 x разъем BNC J2 1 x J3 DC_CZ_ZM гнездо адаптера DC 1 x Кнопка переключения SW1 AN_SW 1 x Кнопка переключения SW2 SW2X2 1x1 Кристалл 20 МГц 2 x SG1 7-ми сегментный 2-цифровой дисплейный общий катод Красный 1 x SG3 7-ми сегментный 1-цифровой дисплейный общий катод Красный 1 х PCB Основной 1 x дисплей PCB 2 x Медный столб + пружинная шайба
