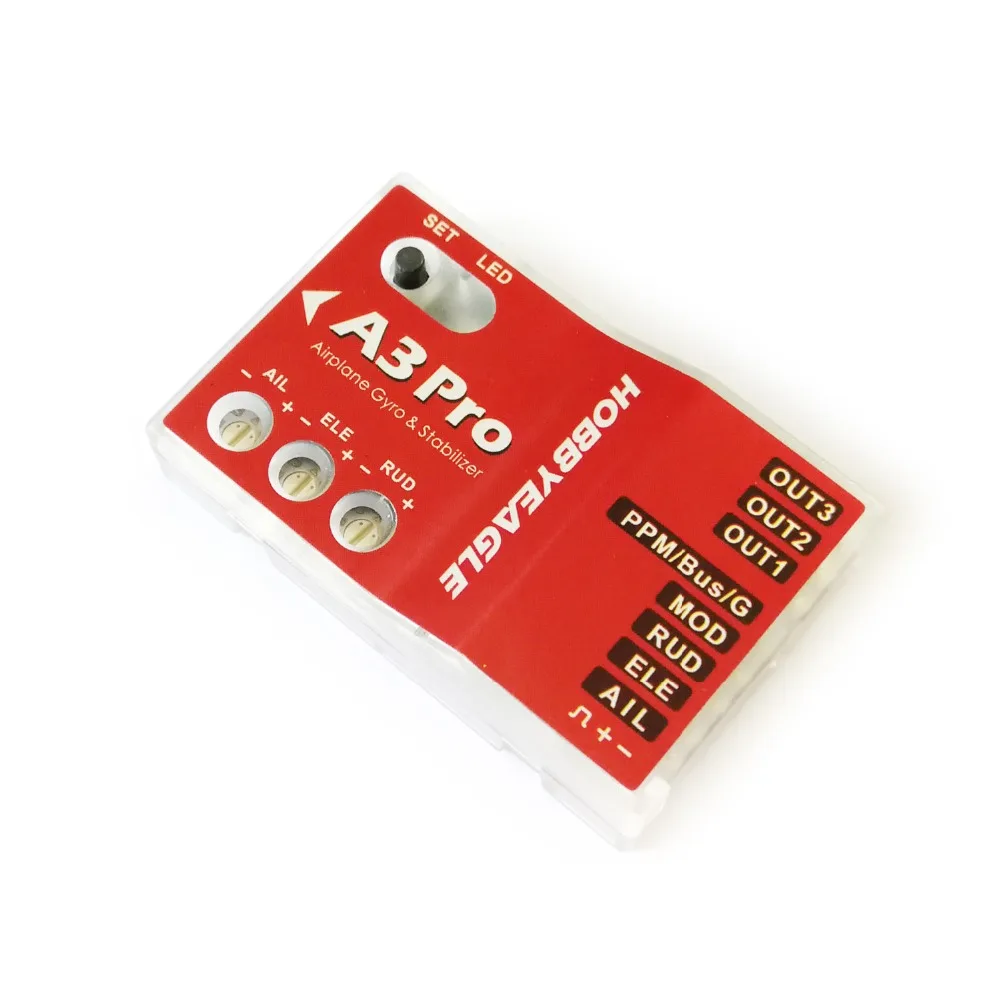

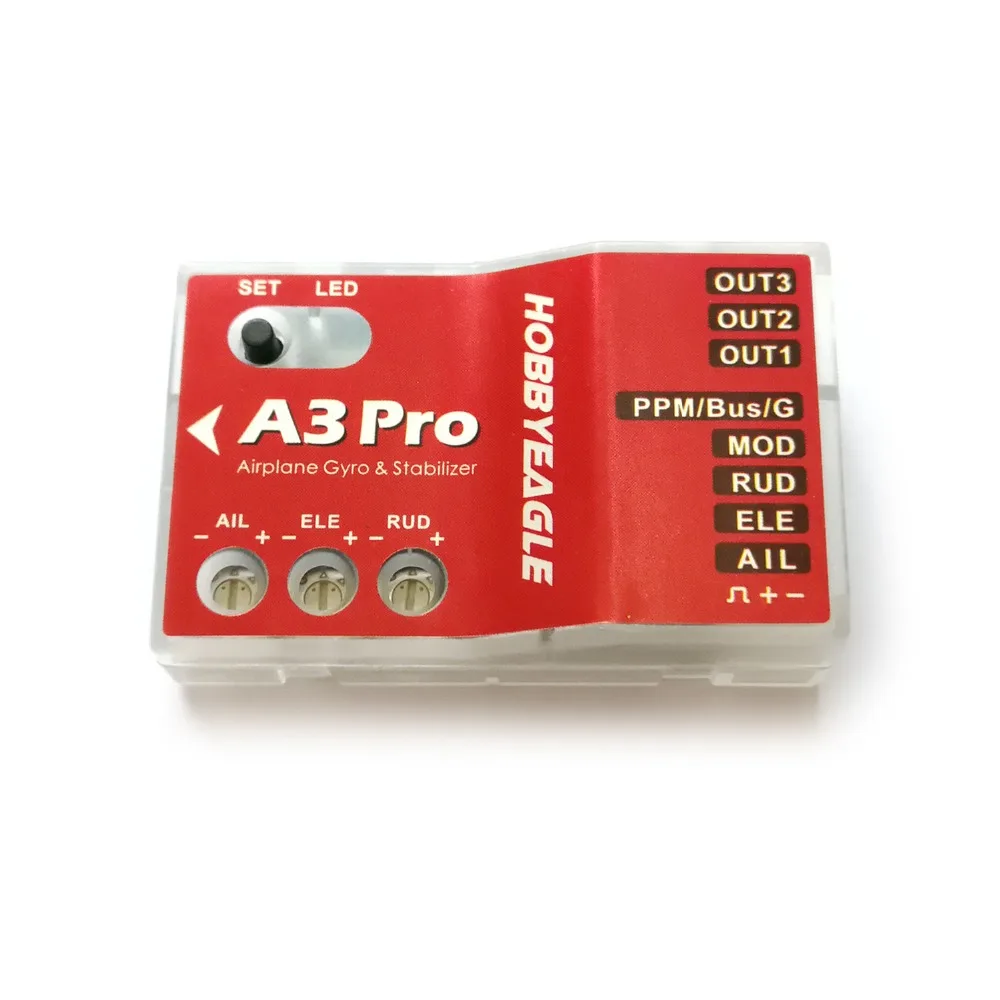

Контроллер полета самолета HobbyEagle A3 Pro 6 осевой самолет с гироскопом и системой

//www.manualslib.com/manual/1306802/Eagle-A3-Pro.htmlЭто руководство на веб-сайте.

HobbyEagle A3 Pro Полетный контроллер 6-осевой самолет с гироскопом и стабилизатор Системы для RC самолета с зафиксированным крылом

Особенности:

32-битный процессор, высокоточный 6-axis MEMS датчик, идеальный дизайн интерфейса, подбор оборудования стабилизированный Новый встроенное программное обеспечение для того чтобы обеспечить более надежную работу;

6 режимов полета: режим выключения, режим нормальной стабилизации, режим блокировки положения, режим коучинга, режим автоматического балансировки и режим автоматического крана;

3 вида фольги: обычное фиксированное крыло, крыло delta (Летящее крыло), смешанное управление V хвостом

Совместим с большинством традиционных приемников, поддержка стандартных приемников с одним проводом PPM и приемников с одной линией Futaba S.Bus и S.Bus 2;

Aileron, lift, направление трехосевой чувствительности, независимая регулировка;

Поддержка удаленного контроля общей чувствительности;

Для обеспечения обрезки руля с нейтральной точкой (дополнительная Обрезка), набор ограничений на поездки (ограничение поездки);

Технические характеристики:

Главный контроллер: 32-битный микропроцессор

Встроенные датчики: Высокоточный с трехосным гироскопом и трех-осевой акселерометр

Диапазон гироскопа: ± 2000 dps

Диапазон ускорения: ± 4 г

Выход ШИМ: 920uS ~ 2120uS, средний 1520uS / 50 ~ 333 Гц

Рабочее напряжение: 4,8 V ~ 8,4 V

Рабочая температура: -10 ℃ ~ 50 ℃

Размеры: 43 × 27 × 14 мм

Вес: 10 г (без соединительного кабеля)

Ссылка на подключение (электрическая версия):

A3 Pro имеет пять независимых входных каналов и три интерфейса сервопривода, поддерживает традиционный параллельный приемник, стандартный Однолинейный приемник PPM и Futaba S. Автобус или S. В целом, в комплекте три типа приемника. [Мод] для переключения режима полета, может быть подключен к трехступенчатому каналу переключения, для переключения трех видов [AIL], [ELE], [RUD] подключаются к ресиверу aileron, lift, Version channel; Различные режимы полета. Если вы не подключены к каналу [MOD], гироскоп всегда будет работать в предварительно заданных режимах полета в положении switch-1; [PPM / Bus / G]-это канал дистанционного управления с общей чувствительностью, который может быть подключен к ручке или слайдеру (PPM / Bus / G) Также доступна как подключение одной линии Futaba S.Bus и PPM, если вы не хотите использовать функцию полной чувствительности или не подключаться. Когда используется интерфейс ввода.

Посылка включает в себя:

Основной контроллер A3 Pro Super 2, 1 шт.

4 x кабель приемника

Адаптер-1 шт.

2 x двухсторонней ленты
