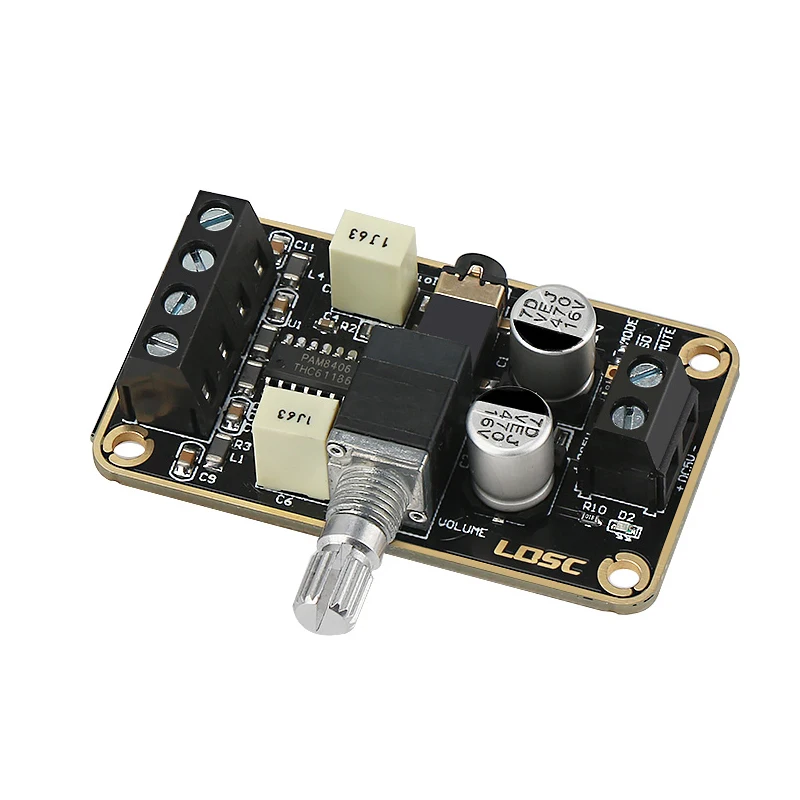

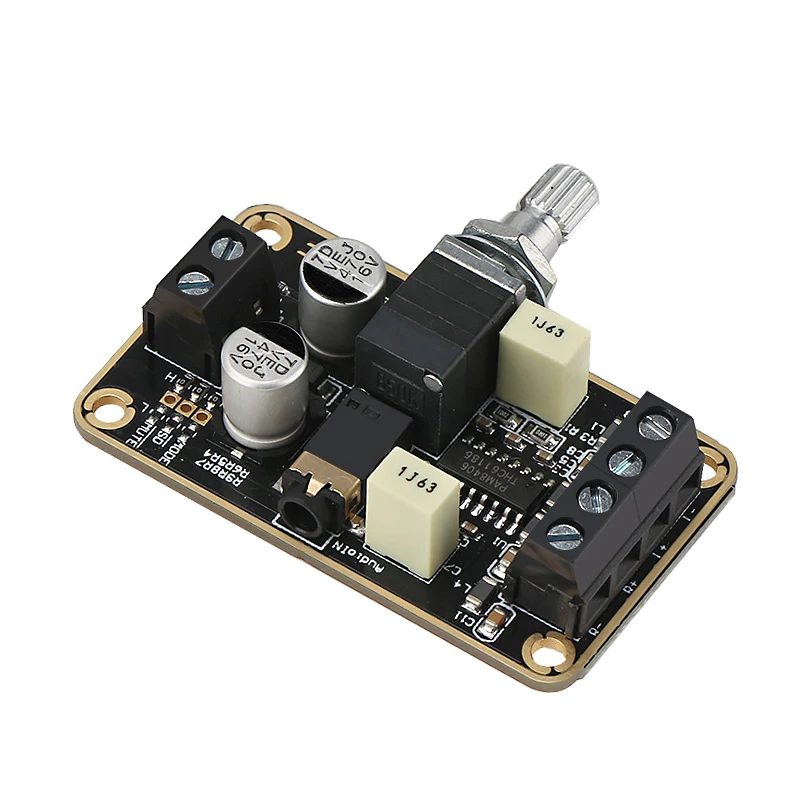

Цифровой усилитель AIYIMA 2 0 CH PAM8406 аудиоплата 2*5 Вт стереосистема для


Цифровой усилитель класса D 5 Вт + 5 Вт



Особенности:

Напряжение питания: 5 В постоянного тока (не перенапряжения, перенапряжение будет гореть IC)

Метод ввода: односторонний
Выходная мощность: 5 Вт 2ом 5В 3Вт 4ом 5В 1,8 Вт 8ом 5В

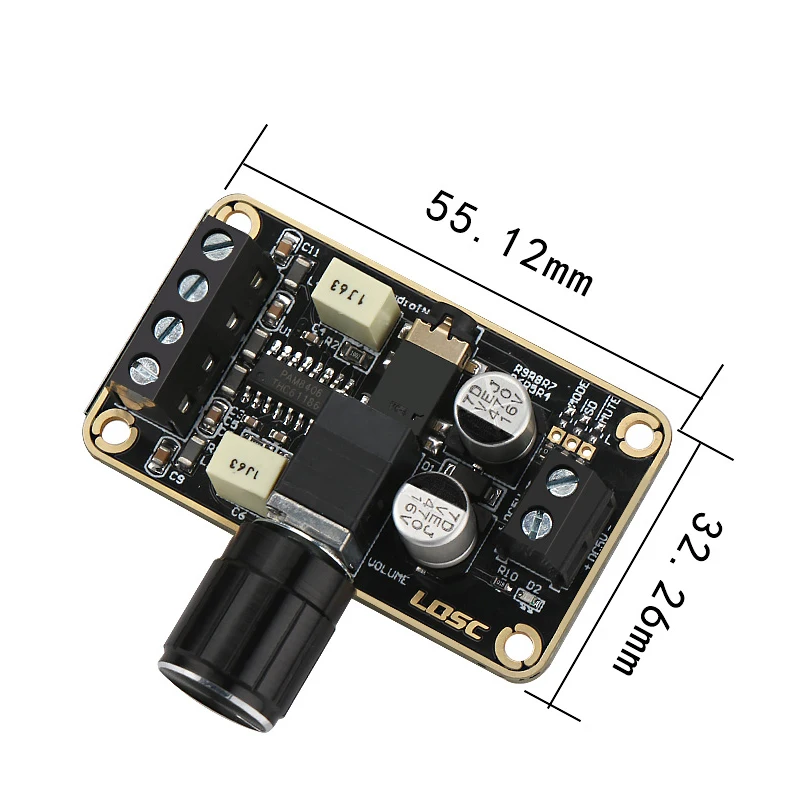

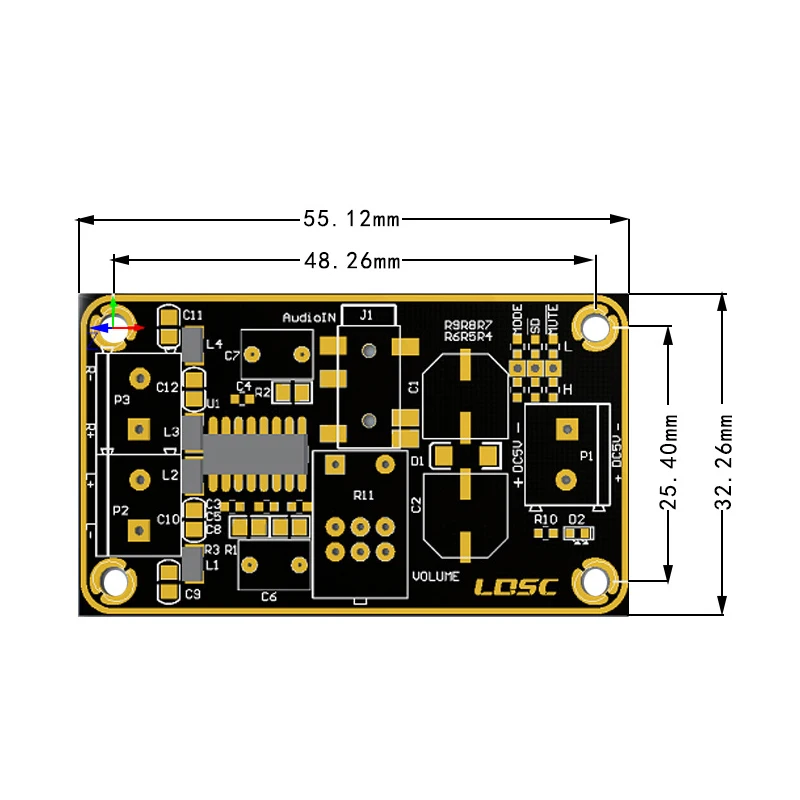

Размер: 55,12 мм * 32,26 мм
Вес изделия: 25 г


Технологические материалы:

Высококачественная чистая черная Золотая печатная плата, импортный KEMET аудио конденсатор, конденсатор большой емкости фильтра на канал. Специальный заказ черные медные клеммы, позолоченные аудиовходные клеммы.

Производительность:

Эффективность: >90%

Общее гармоническое искажение плюс шум: <10%
Низкий ток покоя
Подавление шума
Защита: защита от обратного источника питания, короткого замыкания, перегрева, пропуска EMI
Дополнительные Особенности:

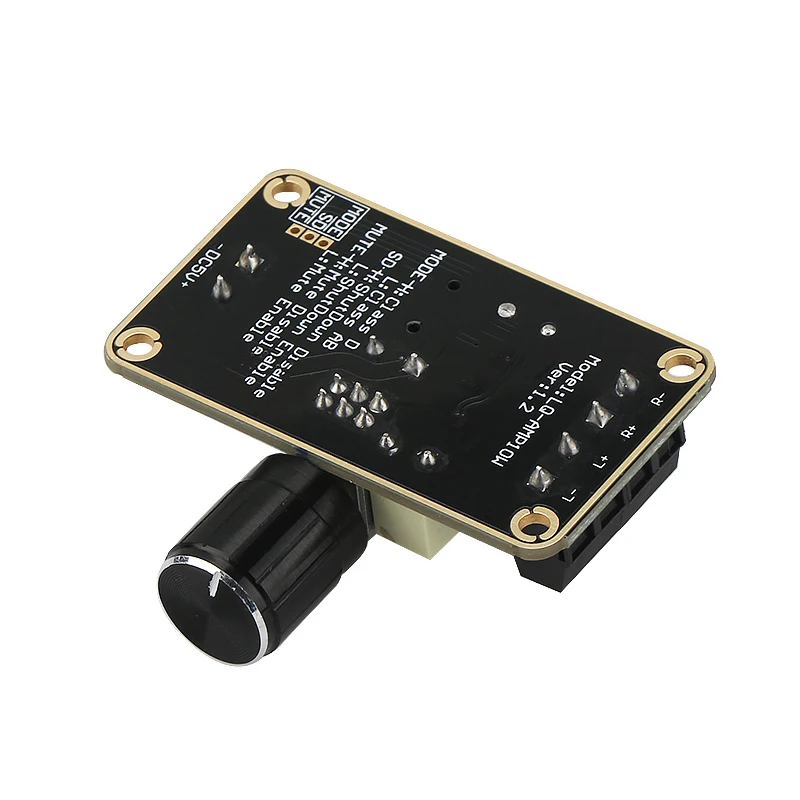

Внешний усилитель мощности Функция выбора типа (режим: высокий уровень D, низкий уровень AB, заводской по умолчанию высокий уровень)
Внешнее выключение (SD: выключение чипа на низком уровне, Заводская по умолчанию высокая)
Можно приглушить внешне (немой: низкий уровень звука, заводской по умолчанию высокий)


Упаковка включает:

1. Плата усилителя имеет текущий звук и шум во время использования

Большинство наших усилителей используют источник питания постоянного тока. Сама плата не производит текущий звук и шум.
Основные причины акустического шума тока:
A, используемый фильтр источника питания не очень хорош; Текущий звук происходит из-за неправильного ввода питания или аудиовхода.
B, качество входного сигнала плохое; Выход устройства, подключенного к входу, является неправильным, и шум вызван ненормальным входом источника звука.
C, входной кабель низкого качества; Линия находится в плохом подключении; Проводка повреждена; Проводка приостановлена
D, входное соединение имеет другие устройства воспроизведения, и некоторые устройства используют источник питания, чтобы вызвать шум.



2. Нет звукового выхода, нет звука в 1 канале?

A, динамик сломан, или кабель динамика не подключен хорошо.
B, входной кабель не в хорошем подключении; Проводка повреждена; Выход устройства, подключенного к входу, является неправильным.



3. Громкость разбивается и разбивается, когда громкий?

A, вход питания недостаточен, сначала подтвердите правильность проводки, и тока питания достаточно,
B, сам динамик имеет низкую производительность или повреждение, а мощность динамика слишком мала или слишком велика.
C, левый и правый канальный динамики (+) (-) выход независимый, не может быть подключен друг к другу



4. Динамик разбитый звук, когда сабвуфер усилитель громкости громкий?

A, вход питания недостаточен, сначала подтвердите правильность проводки, тока питания достаточно
B, если мощность самого динамика слишком велика или слишком мала, или низкая производительность самого динамика; Структура коробки динамика; Эти отклонения вызовут разрывы.


5. Мощности громкости недостаточно?

Напряжение питания и источника питания, амплитуда звукового источника сигнала, размер импеданса динамика все связаны, любой вид недостаточности повлияет на мощность



6. Будет ли усилитель гореть?

A, положительные и отрицательные полюсы источника питания подключаются с обратной связью; Напряжение источника питания слишком высокое, что превышает предельное рабочее напряжение платы
B. Если плата требует источника питания постоянного тока, не допускается подключение непосредственно к источнику питания трансформатора переменного тока (это может быть исправлено и преобразовано в мощность постоянного тока, прежде чем он может быть использован)
C. Чтобы подтвердить правильность проводки, подключите ее к источнику питания. Неправильная линия, подключенная или короткое замыкание, приведет к повреждению ключевых частей.
