MODBUS RTU RS485 полностью изолированная Защита от молнии 12 замыканий напряжения 0-5 в

MODBUS RTU RS485 полностью изолированная Защита от молнии 12 замыканий напряжения 0-5 в

811228115

Шестнадцать десятичных данных из собранного изображения не на 00 представлены точностью десятичного типа с плавающей точкой, что является более свидетельством того, что модуль может осуществлять высокоточное получение в режиме реального времени.
Во-первых, Обзор продукта:
L 12 одноконцевой аналоговый вход (напряжение 0-5 В), с использованием 16-битного промышленного набора объявлений
L использует RS485 MODBUS RTU стандартную связь, и может быть сетевой с программным обеспечением конфигурации, PLC, промышленный сенсорный экран и так далее
L поясной индикатор связи
L коммуникационная схема принимает защиту от молнии, перегрузки по току, перенапряжения, защиты от помех, реальной промышленной защиты от молнии
L может широко использоваться для сбора сигнала и контроля промышленного полевого оборудования
L этот модуль поддерживает 485 обновлений. В отсутствие возврата на завод, вы можете настроить программу для облегчения обновления и обслуживания.
Два. Основные параметры
L аналоговый входной канал 12 одиночный конец
L аналоговый входной Тип 0-5 В
L аналоговый вход точность + 0.3мв
Л Диапазон рабочей температуры-20 ~ 60 с
L внешний источник питания DC 9 ~ 36 V или AC 9 ~ 24 V 2 W
L защита изоляции 1500 В
L стандартная установка DIN руководство по установке или установка винтов
L размер формы 125*73*35 мм
Три. Определение интерфейса

Пять. Основные преимущества модулей
(1) Изоляция интерфейса RS485, напряжение и текущий аналоговый модуль сбора протокола Modbus. Он может быть соединен с PLC, программным обеспечением конфигурации, текстовым дисплеем и т. д., который может быть широко использован в управлении сигналами промышленного полевого оборудования.
(2), AC и DC широкое Рабочее напряжение: DC 9 ~ 36 В или AC 9 ~ 24 В, источник питания положительный и отрицательный. Оригинальный импульсный источник питания MC34063A 36 В может работать нормально, а измеренное энергопотребление 12 В постоянного тока-65ма.
(3), Рабочая температура:-20 C ~ + 60 C.
(4), внутреннее эталонное напряжение VREF = 0,256 в
А, Точность: 0,256 в + 0.05%
B, дрейф: 7 ppm/C
Низкое эталонное напряжение означает, что очень маленькие сигналы могут быть измерены непосредственно, такие как 75 мВ DC шунт, выход моста и так далее. Таким образом, может быть сохранен точный усилитель.
(5) выход различных форматов данных:
A, 32-битный стандарт IEEE-754 формат номера с плавающей точкой, данные без преобразования, является аналоговым входным значением.
B, 32-битный Пробоотборный цифровой выходной код, пользователь может быть рассчитан на каждый LSB эквивалент эквивалентного ввода.
C, 16-битный неподписанный integer выход, блок данных mu A, mV.
D, BCD код выходного формата, с использованием наиболее часто используемых 8421BCD код вывода
(6) номер образца 16, и разрешение высокое.
Модуль входного типа сбора использует высокоскоростной 16-битный AD пробоотборник с числовым диапазоном-32768-32767.
Снова, стандарт с 3 скоростями 16 AD различия, каждый отвечает за 4 канала выборки, так что он может измерить отрицательный вход. 0-20 мА эта спецификация может быть полностью измерена от-15 мА до 0 до + 20 мА, 0-30 в, и может быть полностью измерена от-20 В до + 30 в. (Если требуется другое напряжение, пожалуйста, объясните, например, положительный и отрицательный 24В вход.) тип регистра, номер плавающей точки, целое значение символа, И цифровой выход все подписаны. Каждый входной интерфейс защищен доступом к 100mA ограничительной защиты тока.
Шесть. Краткое описание серии продуктов
1. Спецификация именования модели
L MD01 [S, D]-[12, 6, 8] [V, I] [xxx]
L MD01: представляет аналоговый модуль сбора Modbus RTU
L [S и D]: S являются одними конечными входными рядами; D относится к разному входному ряду
L [12, 6, 8]: количество входного канала
L [V и I]: V входное напряжение; I относится к входному току
L [xxx]: характеристики входного напряжения и тока, единица mA, V. Например, I20 указывает, что Диапазон тока-вход до 20 мА; V30 указывает, что диапазон напряжения-вход до 30 В; V005 указывает, что диапазон напряжения-вход до 0,05 В.

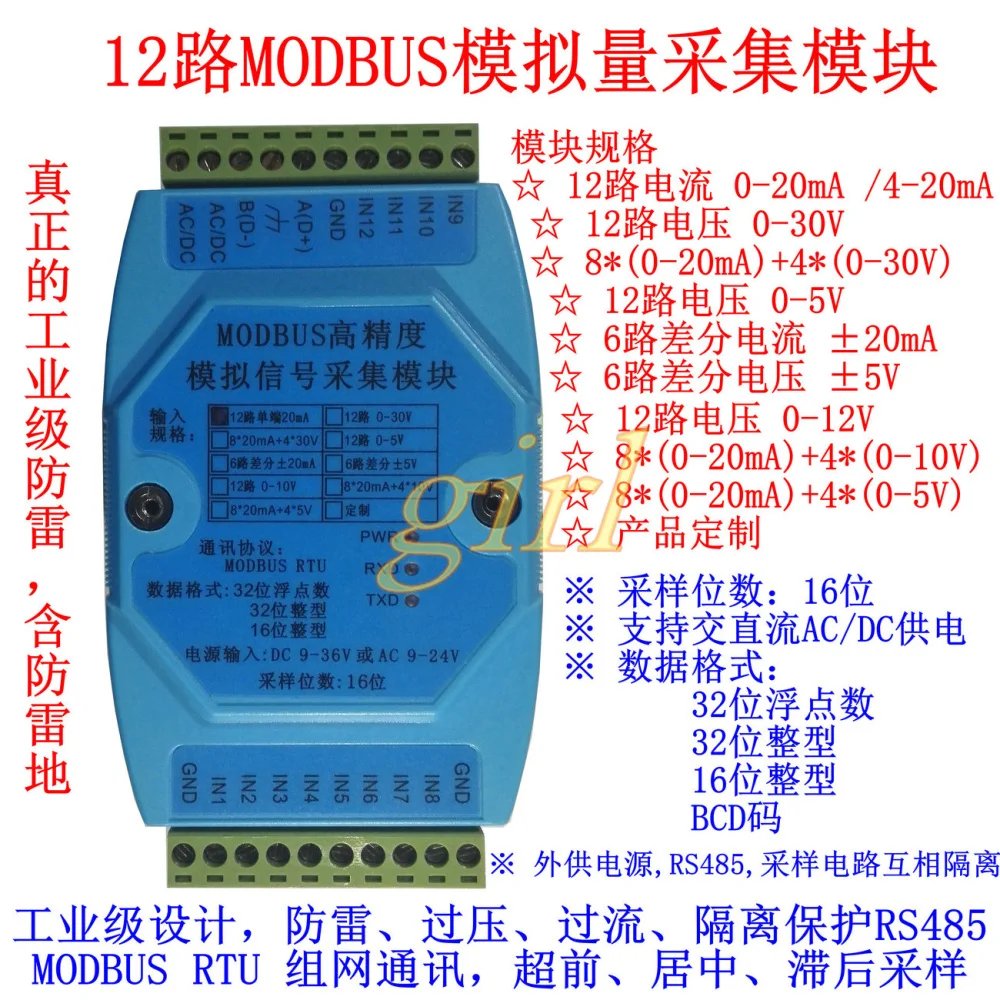

2. Классификация и изображение модели продукта
Обычно используются следующие модели:
L MD01S-12I20 12-канальный ток одноконечный вход (0-20 мА 16 бит)
L MD01S-12V30 12 выходное напряжение цепи (0-30 в 16 бит)
L MD01S-8I20-4V30 ток цепи 8 + Напряжение цепи 4 (из которых IN1-IN8 входной ток 0-20 мА, IN9-IN12 входное напряжение 0-30 в).
L MD01D-6I20 6-канальный дифференциальный вход тока (-20mA-+ 20mA 16 бит)
3. Внутренняя структура интерфейса
Из-за VREF = 0,256 в, полное напряжение входа в AD чип составляет 0,256 в, и правильный выбор сети сопротивления может гарантировать, что разрешение достаточно высокое.

19600N81

2

3

3. 1 03H06H00 H

3.2 11H00 H

00 11 00 00 00 01 3D D8

3.303 H

VREF = 0,256 в

LSB

MSB = 0 = () * LSB *

MSB = 1 =) * LSB *

RS485
