Этот продукт предоставляет драйвер WIN7 64 бит и программу тестирования и соответствующий код

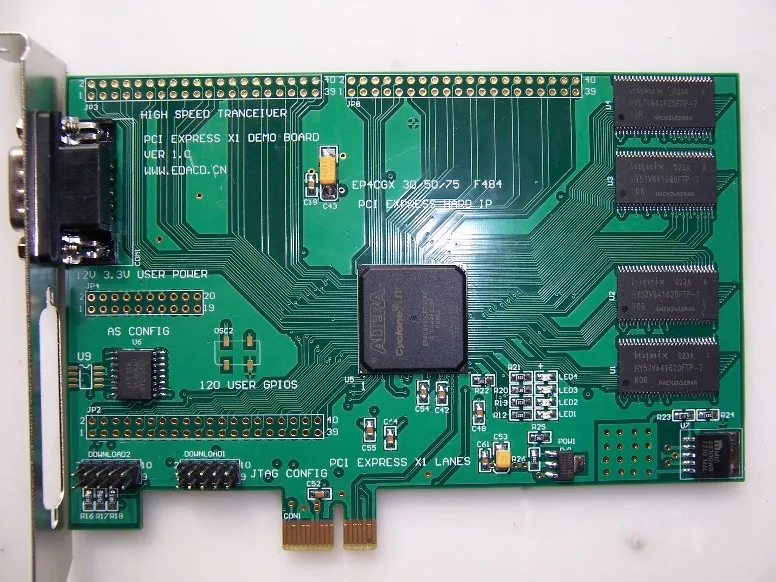

В S5300PCI-EX1 платформы разработки является основным особенности комплектующих:
FPGA:EP4CGX30CF23C8 (опционально EP4CGX50CF23, EP4CGX75CF23, полностью совместимая трубка), скорость устройства также опционально-6, -7 высокоскоростных устройств. FPGA обеспечивает жесткий IP-модуль PCI-E. Он реализует протокол физического слоя и слоя передачи данных протокола PCI-E 1,1. Пользователи должны проектировать только TLP (слой передачи данных) и слой приложения протокола PCI-E, что упрощает пользовательский дизайн. Физический слой и слой передачи данных PCI-E реализованы жестким IP, который не занимает ресурсы FPGA и является стабильным и надежным.
64 100 МГц SDRAM модули: стандартные 32M байты чипов памяти SDRAM, может обеспечивать 32M, 64M, 128M байты памяти, может достичь скорости устройства 100 (-8 /133 (устройство скорости)-7) МГц тактовой частоты, может достигать самой низкой скорости чтения и записи 800 м/сек.
Вход и выход 120 пользовательских гипов: поддержка входного и выходного напряжения 3,3 В, 2,5 в, 1,8 в и 1,5 в, а также поддержки входа и выхода LVDS.
JTAG и AS загрузки: поддержка функций онлайн отладки и сборки и скачивания QUARTUS 11, устройства конфигурации EPCS16 для соответствия максимальным требованиям конфигурации ep4cgx70.

S5300PCI-EX1 платформа разработки-основная спецификация программного обеспечения:
PCI-EX1 жесткий IP: реализован внутренним оборудованием FPGA, не занимает ресурсы FPGA, реализует физический слой и слой передачи данных протокола PCI-E, стабилен и надежен, И использует интерфейс AVALON ST для слоя передачи данных и интерфейса приложения.
Слой передачи данных PCI-E: полная конструкция исходного кода VHDL, реализует протокол передачи данных слоя PCI-E (слоя TLP), поддерживает память чтения, записи, чтения памяти DMA, память DMA, память DMA для чтения и записи, полная память для чтения нескольких форматов пакетов данных TLP, Нагрузка передачи данных с полезной нагрузкой поддерживает автоматическую переменность от 8 до 128 байт, интерфейс с PCI-E жестким IP-интерфейсом интерфейса AVALON ST для подключения напрямую к FPGA.
Инструкция по применению слой: полный VHDL исходный код дизайн, поддержка 64-разрядных FIFO интерфейс входа и выхода, 32 bit SLAVE памяти карты чтения и записи интерфейс, поддержка внешнего прерывания входного сигнала.
Интерфейс чтения и записи памяти SDRAM: полная конструкция исходного кода VHDL, управление входом данных и выходом в передачу SDRAM, а также реализация функции передачи данных и сохранения.
Программа драйвера и тестирования: платформа разработки драйвера и приложения разработана VC6. Инструменты разработки DDK поддерживают Дизайн драйвера и исходного кода приложения, а также поддерживают функцию чтения и записи DMA, отображения памяти, чтения и записи, прерывания ввода. Драйвер поддерживает проверку производительности чтения и записи DMA, тест проверки данных DMA и функция внесения данных. Драйвер и программа тестирования используют структуру привода WDM для поддержки операционных систем, таких как WIN2000, XP, WIN7 и т. д.

Схема блока внутреннего порта Высокоскоростной платформы S5300 PCI-E:

В S5300 PCI-EXPRESSX1 развития набор платформы содержит в нижеуказанной таблице:
S5300 PCI-E X1 макетная платформа, аппаратная печатная плата;
Плата 32M bytes SDRAM;
ALTERA byteбластер2 линия загрузки 1;
ALTERA QUARTUS2 11 платформы разработки установки CD-ROM;
DDK и DRIVERWORKS драйвер средств разработки программного обеспечения CD-ROM;
Внутренний Полный исходный код FPGA, инструкция и инструкция по использованию;
Полный исходный код драйвера и руководство по эксплуатации;
Схема схем S5300 и конструкция библиотеки печатных плат;

Производительность и совместимость, Проверка устойчивости
Макетная плата PCI-E протестирована на устройстве совместимости со следующими ПК и работает нормально:
В тесте производительности используется режим максимальной передачи цикла. Размер каждого блока DMA составляет 512K байт, по средней скорости потока в 60 секунд рассчитывается Количество блоков DMA, передаваемых в течение одной секунды. Помимо размера блока DMA, полезная нагрузка (нагрузка данных) PCI-E влияет на чтение и запись производительности PCI-E. Общий набор микросхем ПК поддерживает 128 байт полезной нагрузки DMA 128 байт для чтения и записи, чтения и записи полезной нагрузки коэффициента использования DMA 82%, группа чипов ПК поддерживает полезную нагрузку 256 байт ДМА для чтения и записи, может быть открыта на КМОП, улучшает производительность чтения, 256 байт полезной нагрузки: чтение и запись коэффициента использования DMA составляет 91%.
Нагрузка данных DMA составляет 128 байт.
Операционная система ЦП DMA read (хост-память на карту) DMA write (карта для хост-памяти)
CORE-I3 XP 121 Mбайт/сек 176 Мбайт/сек
CORE E7200 XP 113M байты/сек 165M байты/сек

Нагрузка данных DMA составляет 256 байт.
Операционная система ЦП DMA read (хост-память на карту) DMA write (карта для хост-памяти)
CORE-I3 XP 156 Mбайт/сек 187 Мбайт/сек
AMD965 XP 142M байты/сек 192M байты/сек

S5300 PCI-EX1 сфера применения платформы разработки:
Высокоскоростной сбор промышленных данных, преобразование данных о d/a, обработка данных;
Высокая скорость и высокое разрешение сбора данных видео, сбор и отображение видео в режиме реального времени 1080P;
Высокоскоростной буфер данных, высокоскоростное шифрование данных;
Высокоскоростной Промышленный контроль;
