ZQC Module Store
Магазина ZQC Module Store работает с 26.07.2017. его рейтинг составлет 93.96 баллов из 100. В избранное добавили 17902 покупателя. Средний рейтинг торваров продавца 4.8 в продаже представленно 1829 наименований товаров, успешно доставлено 330937 заказов. 30176 покупателей оставили отзывы о продавце.
Характеристики

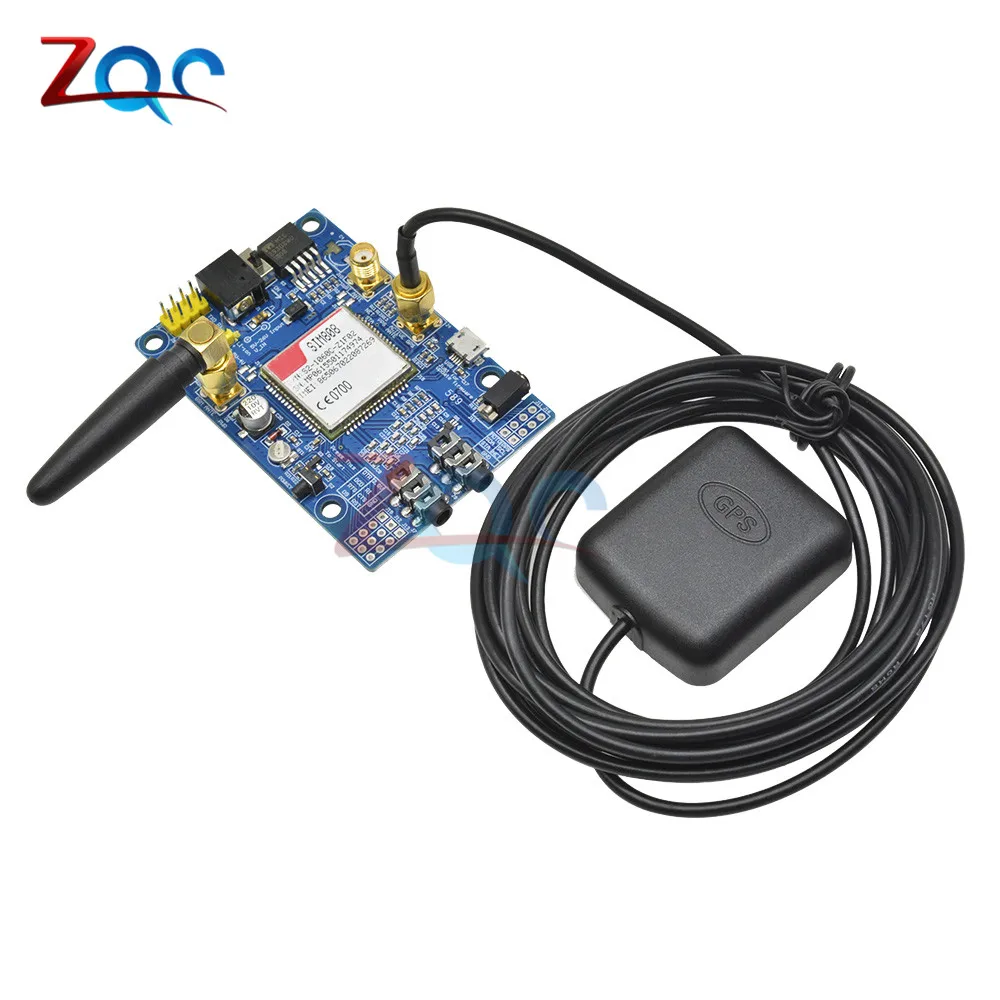

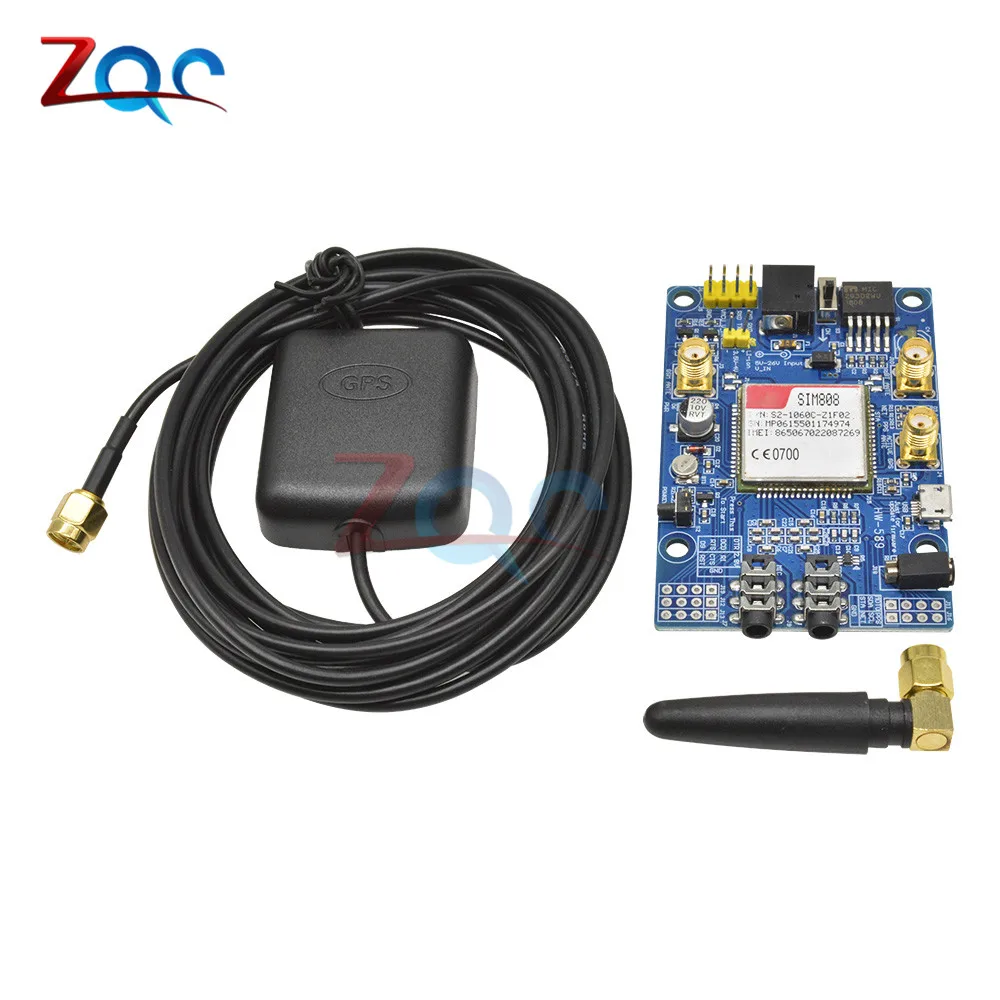

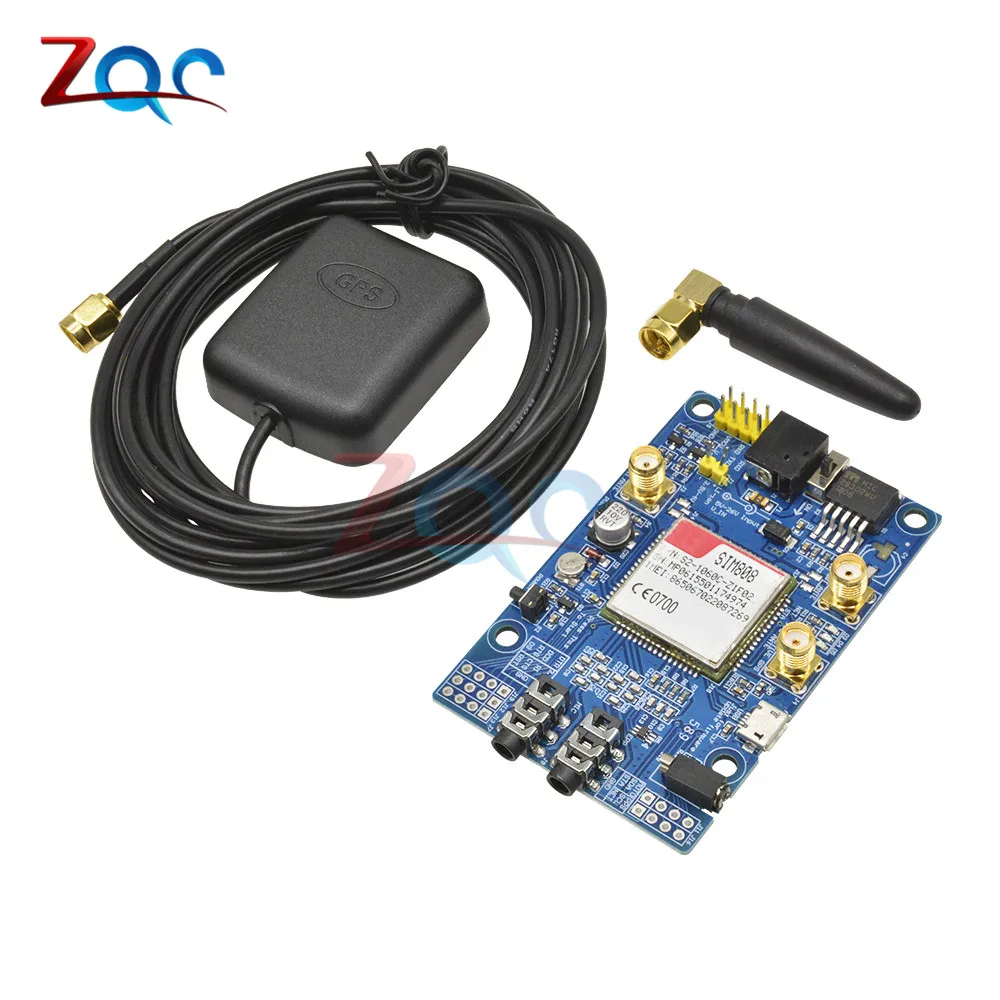

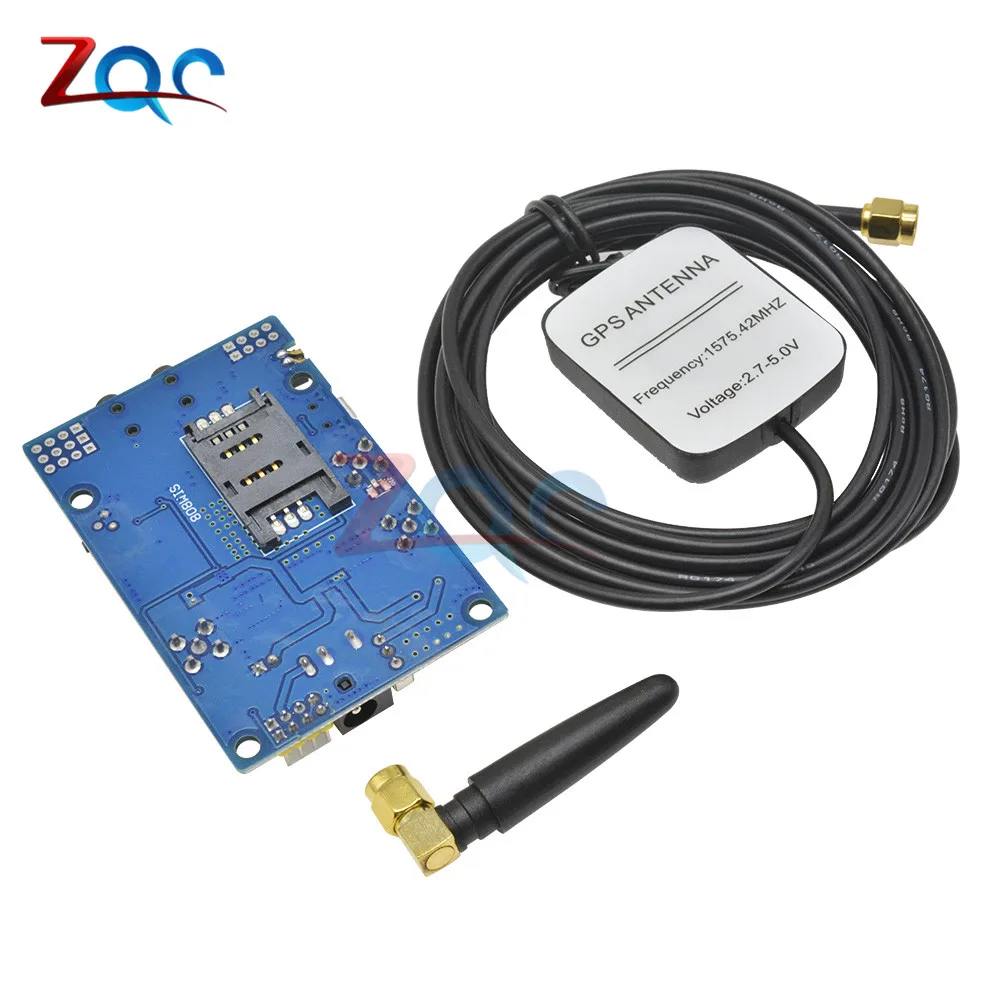

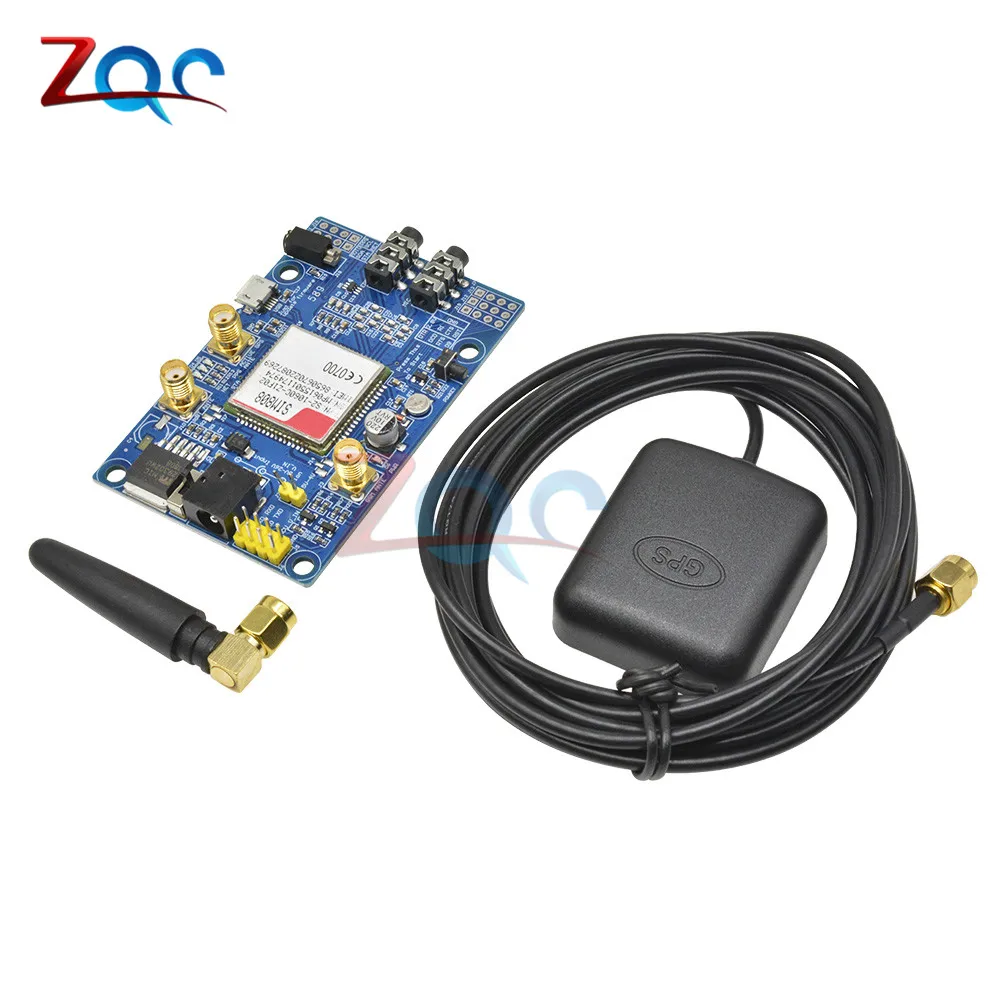

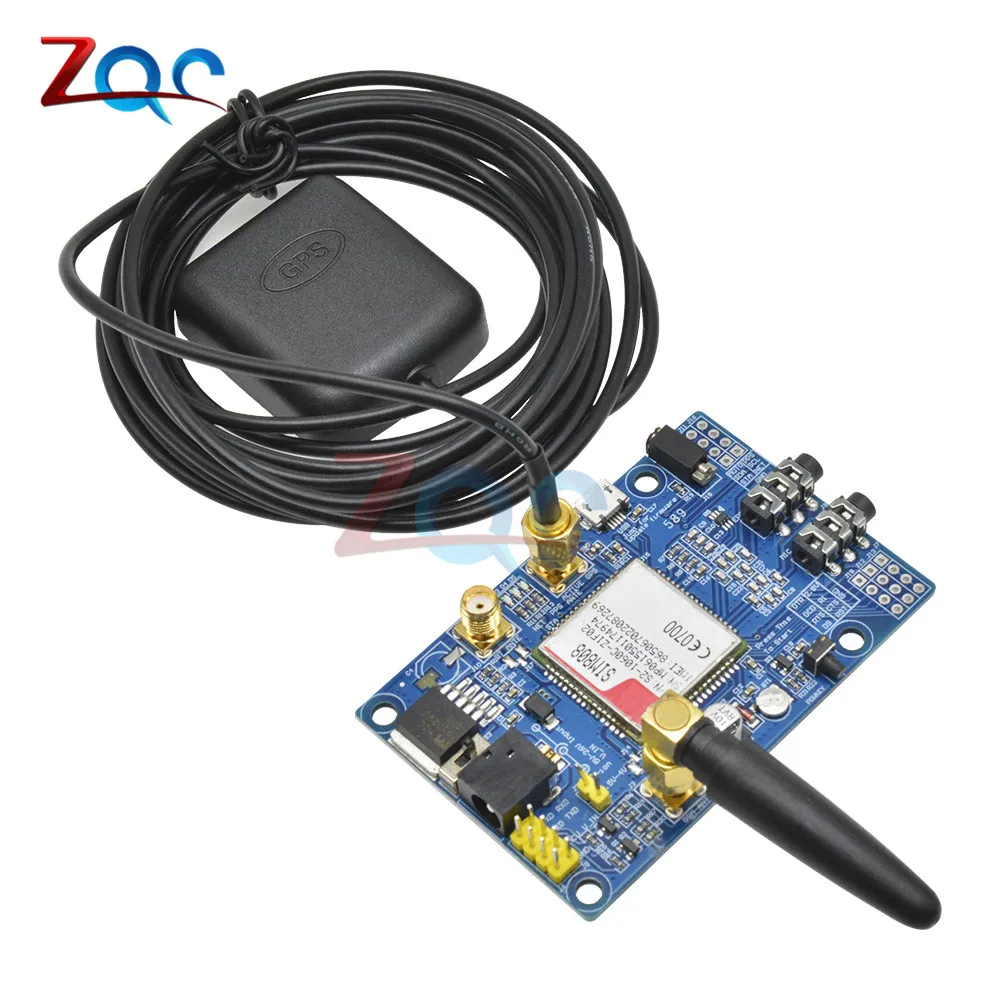

SIM808 вместо SIM908 модуля GSM GPRS GPS макетная плата IPX SMA с антенной доступная для Raspberry Pi
История изменения цены
*Текущая стоимость 962,32 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Sep-16-2025 | 1145.40 руб. | 1202.5 руб. | 1173.5 руб. |
| Aug-16-2025 | 1135.77 руб. | 1192.28 руб. | 1163.5 руб. |
| Jul-16-2025 | 952.80 руб. | 1000.9 руб. | 976 руб. |
| Jun-16-2025 | 1116.90 руб. | 1172.78 руб. | 1144 руб. |
| May-16-2025 | 972.25 руб. | 1021.5 руб. | 996.5 руб. |
| Apr-16-2025 | 1097.2 руб. | 1152.88 руб. | 1124.5 руб. |
| Mar-16-2025 | 1087.89 руб. | 1141.91 руб. | 1114 руб. |
| Feb-16-2025 | 1077.13 руб. | 1131.16 руб. | 1104 руб. |
| Jan-16-2025 | 1068.54 руб. | 1121.26 руб. | 1094.5 руб. |
Описание товара
Описание:
1. Три интерфейса ввода питания: интерфейс DC044 и V_IN и интерфейс литиевой батареи.
Обратите внимание, что: диапазон DC044 и входное напряжение V_IN составляет 5 - 26 в, при использовании 5 В в качестве питания убедитесь, что источник питания может обеспечить ток 2A. Диапазон напряжений литиевая батарея Потребляемая мощность составляет 3,5-4,2 V.
2. Переключатель: используется для открытия/закрытия входного источника питания для модуля. При использовании, пожалуйста, подтвердите переключение переключателя в открытое состояние (рядом с внутренней панелью).
3. SMA Антенный интерфейс: есть GSM Антенный интерфейс, GPS антенный интерфейс на борту и BT Антенный интерфейс.
4. Кнопка запуска: когда плата включена, светодиодный светильник (PWR) включится. После долгого нажатия (около 2 секунд) на этой кнопке, остальные три светодиода будут светильник. И один из них начинает мигать; Это означает, что SIM808 начинает работать сейчас. Когда блок питания, GSM и GPS антенна и sim-карта подключены к модулю правильно, светодиодный индикатор будет мигать медленно (3 секунды de 1 Второй светильник), это означает, что модуль зарегистрирован в сети, и вы можете позвонить или сделать что-то еще.
5. Последовательный интерфейс TTL: интерфейс уровня TTL. Обратите внимание, что: штырь VMCU используется для управления высоким уровнем UART TTL, чтобы реализовать соответствие между 1,25 V/3,3 V /5V системами. Например, если вы хотите использовать 51 MCU для управления этой платой, штырь VMCU должен быть подключен к DC5V. И если используется MCU STM32, штырь VMCU должен быть подключен к DC3.3V. Контакты RXD-это RXD SIM808, а контакты TXD-TXD SIM808. Штырь V_IN может подключать питание, функция этого штыря имеет ту же функцию DC044.
6. Интерфейс USB: Этот интерфейс используется только для обновления прошивки модуля SIM808.
Управление Описание:
1. Подготовка:
SIM808 щит
DC9V адаптер
USB-TTL модуль или другие инструменты.
Программное обеспечение для ПК
2. Конфигурациями оборудования
2,1 Подключите USB-TTL к интерфейсу UART
USB-TTL SIM808
TXD RXD
RXD TXD
GND заземление
2,2 вставьте действительную sim-карту в держатель sim-карты.
2,3 Подключите антенну GPS и GSM антенну к плате
Подключите адаптер питания к интерфейсу DC044
2,4 изменить переключатель
2,6 нажмите кнопку POWKEY в течение 2 секунд, модуль SIM808 будет работать, а остальные 3 светодиода будут светильник.
Посылка включает в себя:
1 X SIM808 ЖК-дисплея
1 х GSM антенна
1 X GPS антенна
