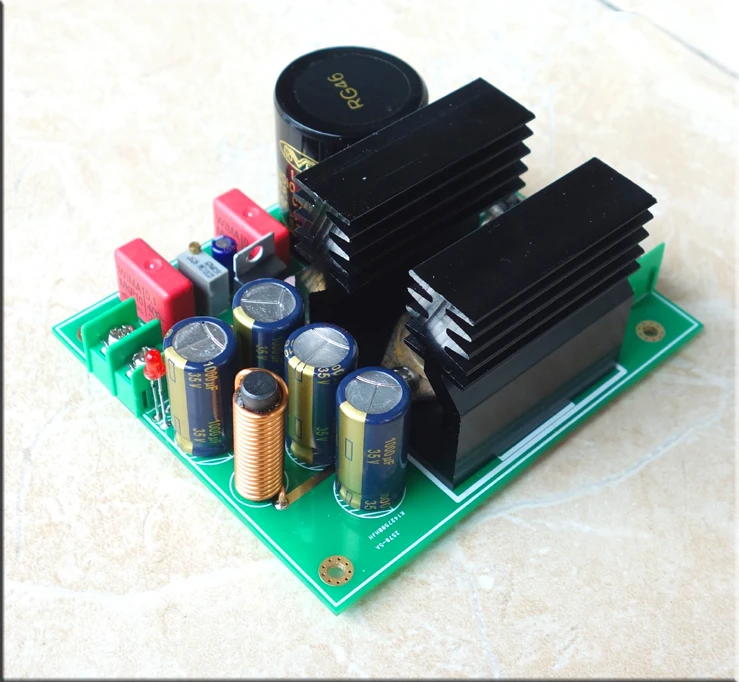

Линейная плата питания высокого тока с золотым уплотнением 2 10 А низкий уровень

Линейная плата питания высокого тока с золотым уплотнением 2 10 А низкий уровень

Примечание. В наборе 5А есть радиатор. Тем не менее, набор 10A не оснащен теплоотводом, потому что ток очень большой до 10A, недостаточное рассеивание тепла может привести к повреждению компонентов! Более 5А должны использовать большое тепловыделение, важные вещи говорят три раза, также на тепловом кремнеземеЭталон этого набора на LM317. В качестве выхода используется Выходная трубка золотого уплотнения MJL15025. Выходная линейность очень хороша при высоком токе и частотный диапазон шире, чем у LT1083. Он очень подходит для питания HIFI, а также может использоваться в качестве источника питания ноутбука, а выход также добавляет CLC 2 уровень фильтрации, высокой частоты и чистоты.PCB двухстороннее золотое покрытие, очень высокоеРазмер платы: 100х88ммВходное напряжение: AC6V-AC33VВыходное напряжение: DC 3V3-DC37VИз-за ограничения теплоотведения платы Максимальный выходной ток герметичной трубки составляет 5А, а Выходная Труба заменяется на 2SA1943 Toshiba. Пользователь рассеивания тепла добавляется отдельно.Поскольку ток большой, Линейный источник питания тепла больше, чем импульсный источник питания, но пульсация намного ниже, а качество звука такжеМатериал на месте, NOVER 10000 мкФ золотой конденсатор Matsushita FC зам. Золотое уплотнение трубки 15024 и т. Д., колесо трубки выпрямителя Американский Би Регулируемое сопротивление. Если этого недостаточно, вы можете использовать конденсаторы KG и KZОбратите внимание, что 1 точка, Входное выпрямленное напряжение, чем на выходе 4 в выше, эффект хороший, например, вы выходите 12 В в качестве минимального входного напряжения после выпрямления также 16 В, но не чем больше разница в давлении, тем лучше, разница в давлении большаяМожно выбрать версию;Версия 1; 5A комплект + радиаторВерсия 2; 10 А в комплект не входит радиаторВерсия 3; 5A готовая доскаВерсия 4; 10A готовая доскаНиже приводится решение 5A с радиатором;Более 5А будет внешнее охлаждениеНиже приводится 10А без раствора радиатора;
