Характеристики

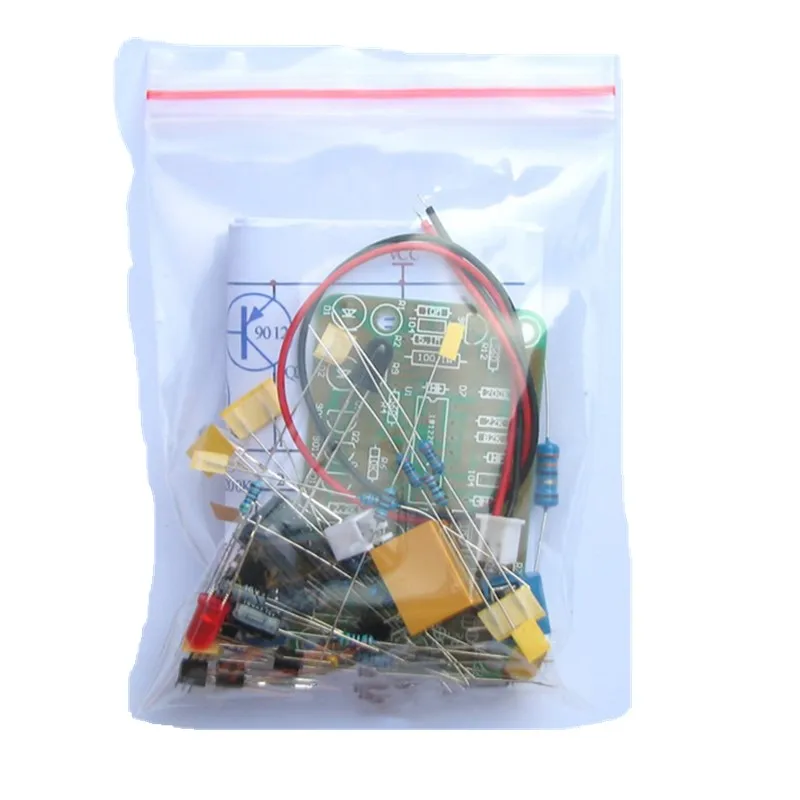

DIY наборы 12 В Человеческий инфракрасный датчик приближения фотомодуль
История изменения цены
*Текущая стоимость 254,85 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-19-2026 | 302.84 руб. | 317.91 руб. | 309.5 руб. |
| Feb-19-2026 | 300.64 руб. | 315.56 руб. | 307.5 руб. |
| Jan-19-2026 | 251.50 руб. | 264.90 руб. | 257.5 руб. |
| Dec-19-2025 | 295.95 руб. | 310.27 руб. | 302.5 руб. |
| Nov-19-2025 | 257.19 руб. | 270.60 руб. | 263.5 руб. |
| Oct-19-2025 | 290.15 руб. | 305.99 руб. | 297.5 руб. |
| Sep-19-2025 | 287.24 руб. | 301.89 руб. | 294 руб. |
| Aug-19-2025 | 284.47 руб. | 298.32 руб. | 291 руб. |
| Jul-19-2025 | 282.8 руб. | 296.4 руб. | 289 руб. |
Описание товара
LIS-2 инструкции по переключению инфракрасного датчика
Suite обзор
LIS-2 переключатель инфракрасного датчика заключается в том, чтобы определить, есть ли объект спереди, обнаруживая, отражается ли излучаемый инфракрасный сигнал, чтобы контролировать переключающее действие реле. Исходное значение расстояния срабатывания составляет 12 см (фактическое расстояние связано с отражающим материалом).
Может использоваться для сенсорных кранов, автоматические сушилки для рук и другого оборудования.

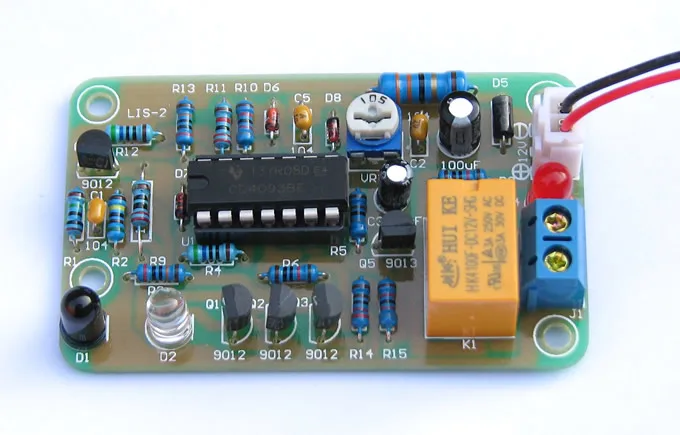

Название комплекта: инфракрасный датчик, инфракрасный датчик приближения модель комплекта: LIS-2
Рабочее напряжение: 12 В Ток: 28 мА
Ток всасывания: 50 мА Время задержки: 0 ~ 40S регулируемый
Реле контакта: 3A/250V Размер печатной платы: 63*39 мм

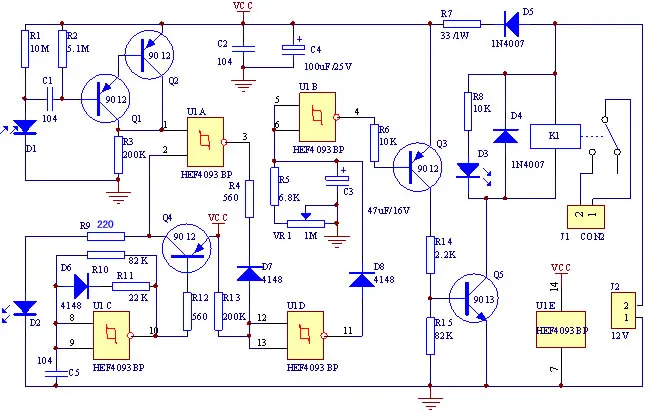

Схема принцип
Вся система состоит из четырех частей: цепи питания, инфракрасного зондирования, цепи задержки и цепи управления переключателем.
Схема питания: J2 вход 12 В источник питания, D5 может предотвратить полярность источника питания, R7-это ограничительный резистор тока, фильтр C2, C4.
Схема инфракрасного зондирования: осциллятор состоит из U1C, R10, R11, D6 и C5. Импульсный сигнал выводится из pin 10 U1. После усиления Q4 инфракрасный излучающий диод D2 приводится в действие, чтобы излучать инфракрасные сигналы в пространство.Если этот сигнал не заблокирован препятствиями, инфракрасный приемник D1 не может получить сигнал, поэтому последующая цепь не работает; когда есть препятствие перед D2 (например, человеческая ручная тряска перед D2), передаваемый инфракрасный сигнал отражается назад от препятствия,Он будет получен D1. Полученный Сигнал Усиливается Q1 и Q2. Наконец, усиленный инфракрасный сигнал выводится на R3, а затем U1A выполняет выбор частоты и U1D выполняет формирование. Наконец, выход на 11-pin U1.
Цепь задержки: R5, VR1 и C3 образуют цепь задержки. Регулировка VR1 может регулировать время задержки после каждого действия. Время задержки этой схемы может быть изменено в пределах 0 ~ 40S.(Поскольку компонент имеет определенную погрешность, фактическая задержка будет немного отличаться)
Схема управления переключателем: Q3, Q5, K1 представляют собой схему управления переключателем.Если D1 получает сигнал, он, наконец, Выводит сигнал управления низкого уровня после задержки в 4 фута U1, так что Q3, Q5 включается, K1 тянет.D3-это индикатор рабочего состояния реле.
