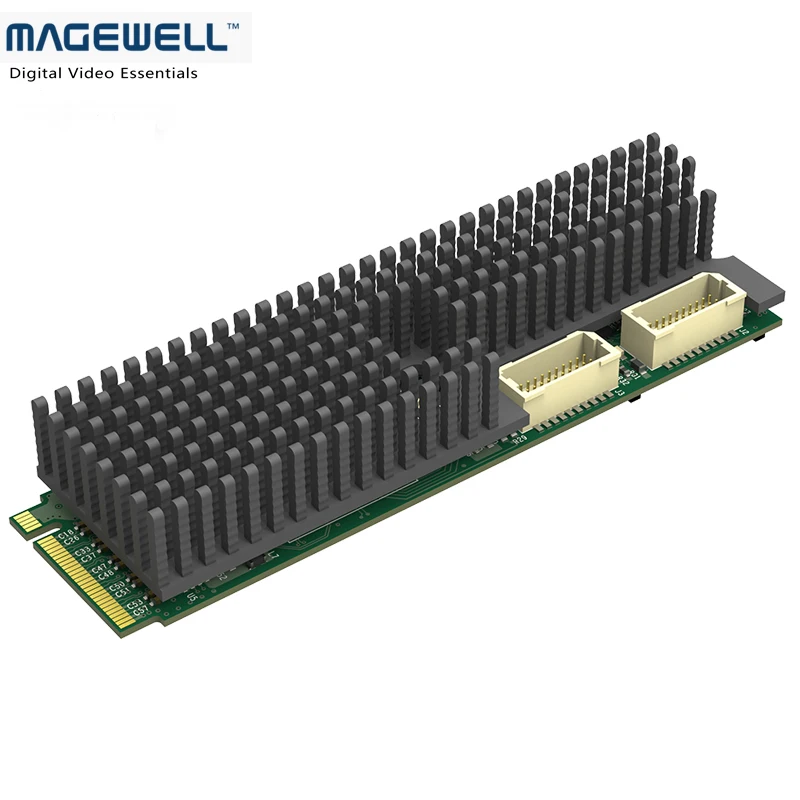

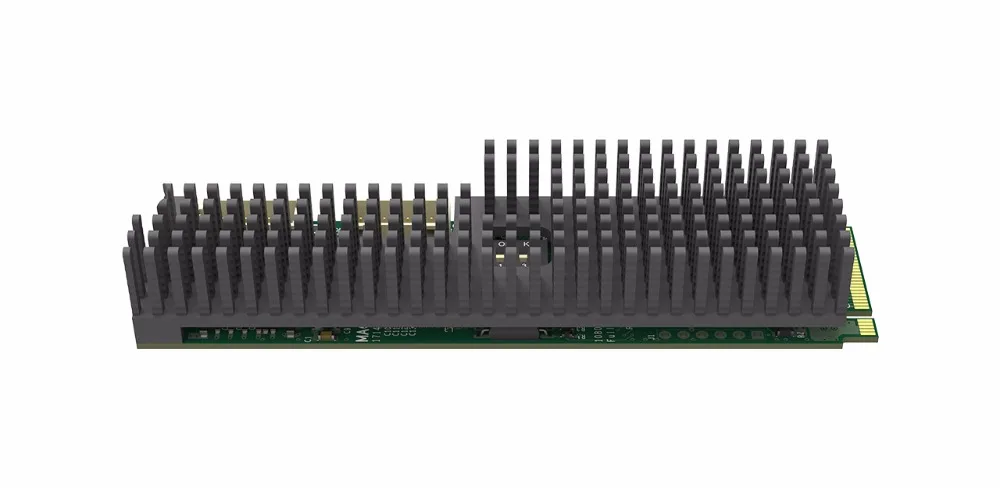

2 канала HDMI Eco Capture Dual HDMI M.2 видеокарта

• Окна

  • Windows 7/8/8.1/10/сервер 2008/сервер 2008 R2/сервер 2012/сервер 2016 (x86 & x64)

• Linux (поддержка x86, x64 и ARM architecture)

  • Ubuntu 12,04/14,04/16,04/17,04/17,10 (x86 & x64)

  • CentOS 6,5/7 (x86 & x64)

  • Fedora 25/26/27 (x86 & x64)

  • Красная шапка, 6,5 и более поздних версий (x86 и x64)

  • Другие ОС Linux с версией ядра 2.6.35 и выше

• Окна

  • Windows 7 Ultimate/8,1 Enterprise/10 Enterprise/сервер 2008 R2 DataCenter/сервер 2012 R2 DataCenter/сервер 2016 R2 DataCenter (x86 & x64)

• Linux

  • Ubuntu 12,04/14,04/16,04 (x86 & x64)

  • Ubuntu 17,04/17,10 (x64)

  • CentOS 6,5/7,2 (x86 & x64)

  • Fedora 25/26 (x64)

  • Красная шапка, 6,5 (x86 и x64)

• Окна

  • DirectShow

  • Направляющие

  • Wave API/DirectSound/WASAPI

• Linux

  • V4L2

  • ALSA

• VLC

• VirtualDub

• OBS

• XSplit

• VMix

• VidBlaster

• Передача данных

• Microsoft Media Encoder

• Adobe Flash Media Encoder

• Любой другой DirectShow/V4L2 кодирование/потоковое программное обеспечение

• 2x JST SHD 20-контактный разъем

  • DVI 1,0

  • HDMI 1.4a

• M.2 2280 тип M (PCIe Gen2 x4)

• Поддержка разрешения входного видео до 2048 × 2160 пикселей

• 165 МГц HDMI приемник

• Адаптивный HDMI эквалайзер для кабелей длиной до 30 м

• Поддержка заказного EDID

• Поддержка извлечения AVI/Audio/SPD/MS/VS/ACP/IRSC1/ISRC2/Gamut InfoFrames

• Полная поддержка колориметрии

• Поддержка цветовых глубин 8/10/12 бит

• Поддержка RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2 цветопередачи

• Поддержка до 8-ми канальный IEC60958/IEC61937 аудиопотоки

• Поддержка извлечения информации о создании аудио и данных о состоянии канала

• Поддержка извлечения информации о времени видео

• Поддержка извлечения информации о формате 3D

• Поддержка извлечения кода времени Sony/Canon DSLR

• Поддержка боковой половинной, верхней и нижней, рамы упаковки 3D режим.

• Поддержка разрешения изображения захвата до 2048 × 2160 пикселей

• Поддержка скорости захвата кадра до 144fps (фактическая скорость захвата кадра может быть ограничена пропускной способностью PCIe. Для разрешения 1280 × 1024 и выше, фактическая частота кадров может быть ограничена встроенной аппаратной обработкой видео pixel clock. Например, максимальная частота кадров в разрешении 1920 × 1080 может достигать 80 кадров в секунду.

• Поддержка для 4:2:0 8-битный захвата форматы: NV12, I420, YV12

• Поддержка для 4:2:2 8-битный захвата форматы: YUY2, ываыв, UYVY

• Поддержка для 4:4:4 8-битный захвата форматы: V308, IYU2, V408, BGR24, BGR32

• Больше форматов захвата поддерживаются через Magewell capture SDK для DirectKS

• Трубопроводы для обработки видео с пропускной способностью ~ 180 мпикселей/с

• 8-битный 4:4:4 обработки видео

• Видеосъемка

• Масштабирование видео

• Видео-де-переплетения

  • Плетение

  • Топ из смеси и низа

  • Только верхнее поле

  • Только нижнее поле

• Конвертация соотношения видео

  • Автоматический или ручной выбор входного соотношения сторон

  • Автоматический или ручной выбор соотношения сторон захвата

  • Три режима преобразования соотношения сторон: игнорирование (анаморфный), обрезка или обивка (почтовый ящик или Pillarbox)

• Преобразование цветного видео формата

  • Автоматический или ручной выбор входного цветового формата и диапазона квантования

  • Автоматический или ручной выбор цветового формата захвата, диапазона квантования и диапазона насыщенности

  • Поддержка цветовых форматов RGB, YCbCr 601, YCbCr 709, YCbCr 2020

  • Поддержка ограниченного или полного диапазона квантования

  • Поддержка ограниченного, полного и «расширенного диапазона» насыщенности

• Конвертация частоты видео кадра

• Поддержка нескольких карт, подключенных к одной системе

• Встроенный dip-переключатель для установки номера карты с 16 позициями

• Дерево устройств системы будет отображать «01: Eco Capture Dual HDMI M.2», когда dip-переключатель установлен на 0001 и так далее

• Имя видео и аудио устройства, отображаемое в вашем программном обеспечении, будет включать номер карты (устанавливается переключателем dip)

• Неограниченный поток захвата для любого входного канала, но потоки захвата должны быть в том же формате захвата.

• Аппаратные часы с высоким разрешением 100ns

• Рамки для аудио (192 аудио образцов) и видеорамки штампованы аппаратными часами

• Аппаратные часы можно синхронизировать через карты (через SDK)

• ~ 700 МБ/с./с на канал DMA полоса пропускания в системе PCIe 2.x

• ~ 400 МБ/с./с на канал DMA полоса пропускания в системе PCIe 1.x

• Поддержка автоматического обнаружения поверхности графического процессора Intel tiled

• Поддержка чипсетов видеоадаптера DirectGMA для AMD

• Поддержка GPUDirect для чипсетов видеоадаптера Nvidia

• Magewell Capture SDK для DirectShow для легкой интеграции (Windows)

• Magewell Capture SDK для DirectKS для максимальной гибкости и производительности (Windows)

• Все опции могут управляться тремя уровнями ключа регистра: глобальный уровень, уровень продукта и уровень устройства

• Названия фильтров видео, аудио, перекладина могут быть настроены с помощью ключей регистрации

• Несколько карт в одной системе можно модернизировать одновременно

• Карты можно обновить без отключения питания системы (в большинстве случаев даже Перезагрузка не требуется)

• Безопасное обновление. При отключении питания или поломке системы происходит обновление прошивки, она автоматически восстановится до начальной версии. Эта функция доступна только для прошивки версии 1,21 и выше.

• Индикаторы состояния указывают рабочее состояние каждого канала: холостой режим, блокировка входного сигнала, сбой памяти или сбой конфигурации FPGA.

• M.2 2280 стандартный размер

• Максимальный ток при температуре не выше 3,3 V: ~ 1,25 A

• Максимальная потребляемая мощность: ~ 4,17 Вт

• Рабочая температура: от 0 до 40 градусов C

• Температура хранения: от-20 до 70 градусов C

• Относительная влажность: от 5% до 90% без конденсации
