2 8 дюймовый резистивный сенсорный экран Waveshare с ЖК-дисплеем RPi (A) TFT-дисплей
История изменения цены
*Текущая стоимость 1 915,08 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Aug-18-2025 | 2432.42 руб. | 2481.19 руб. | 2456.5 руб. |
| Jul-18-2025 | 1972.74 руб. | 2011.2 руб. | 1991.5 руб. |
| Jun-18-2025 | 2394.49 руб. | 2442.15 руб. | 2418 руб. |
| May-18-2025 | 2375.63 руб. | 2423.9 руб. | 2399 руб. |
| Apr-18-2025 | 1896.10 руб. | 1934.27 руб. | 1915 руб. |
| Mar-18-2025 | 2336.41 руб. | 2383.60 руб. | 2359.5 руб. |
| Feb-18-2025 | 2317.73 руб. | 2363.29 руб. | 2340 руб. |
| Jan-18-2025 | 2298.85 руб. | 2344.3 руб. | 2321 руб. |
Описание товара
Приглашаем заказать эти сенсорные экраны Raspberry Pi!
-
Особенности
- Разрешение 320 × 240
- Резистивное сенсорное управление
- Поддерживает любые версии Raspberry Pi (непосредственно подключаемый)
- Предоставляются драйверы (работает непосредственно с вашим Raspbian/Ubuntu)
- Размер идеально подходит для Pi
- 4 клавиши пользователя
- Высокое качество погружения золотое покрытие поверхности
-
Поддерживает систему Raspbian, позволяет вашей системе:
- Снимайте фотографии при прикосновении (до 17 режимов работы камеры)
- Поддержка клавиатуры программного обеспечения (системное взаимодействие без клавиатуры/мыши)
2,8 дюйма RPi ЖК-дисплей (A)И3,2 дюйма RPi ЖК-дисплей (B)Совместимы друг с другом (единственные различия-это размер экрана и Количество клавиш) и могут быть взаимозаменены в большинстве случаев.
Ключевые параметры
Тип ЖК-дисплея TFT ЖК-интерфейс SPI Тип сенсорного экрана Резистивный Контроллер сенсорного экрана XPT2046 Цвета 65536 Подсветка Светодиодный Разрешение 320*240 (пиксель) Соотношение сторон 4:3 Энергопотребление ТБД Ток подсветки ТБД Рабочая температура. (℃) ТБД - 320 × 240, 2,8 дюймовый резистивный сенсорный экран TFT LCD, предназначен для Raspberry Pi

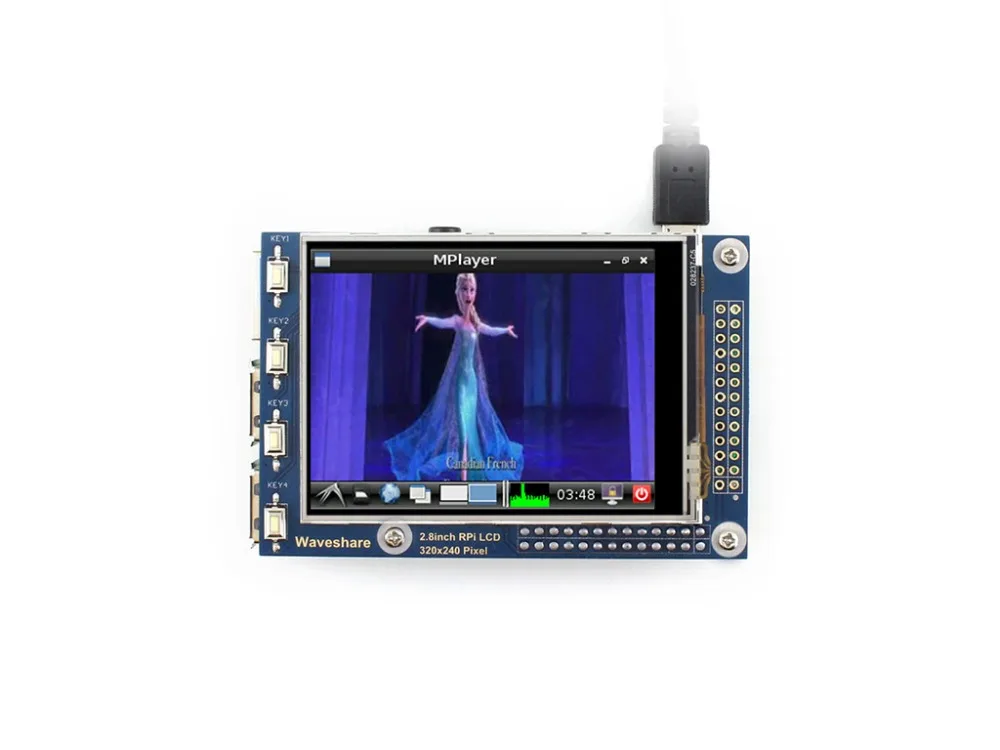

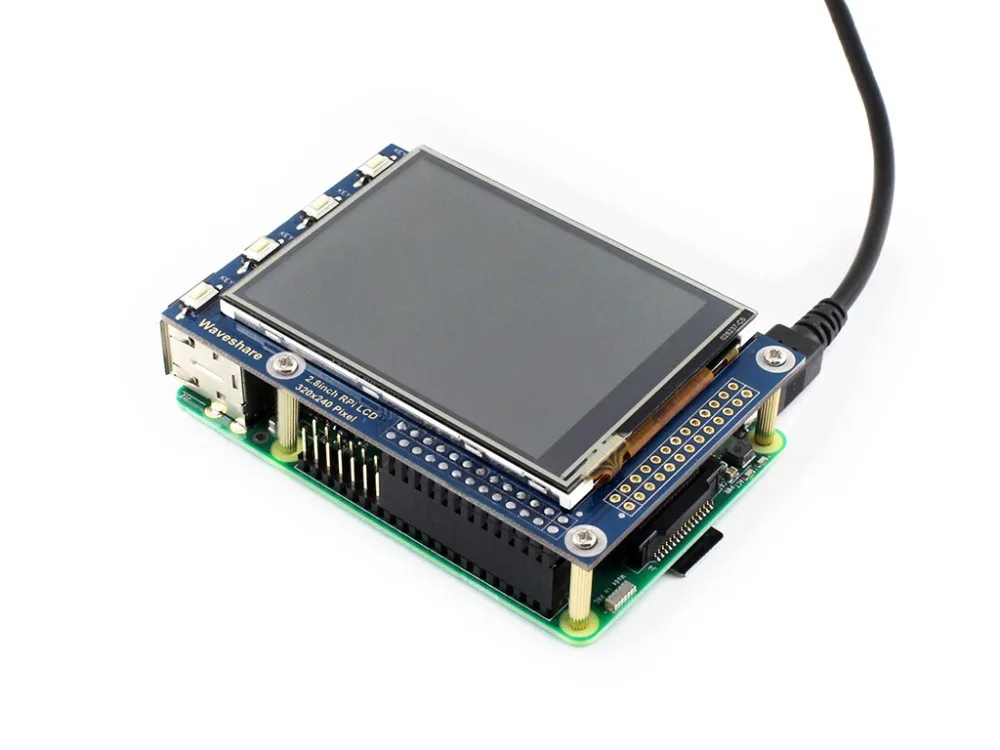

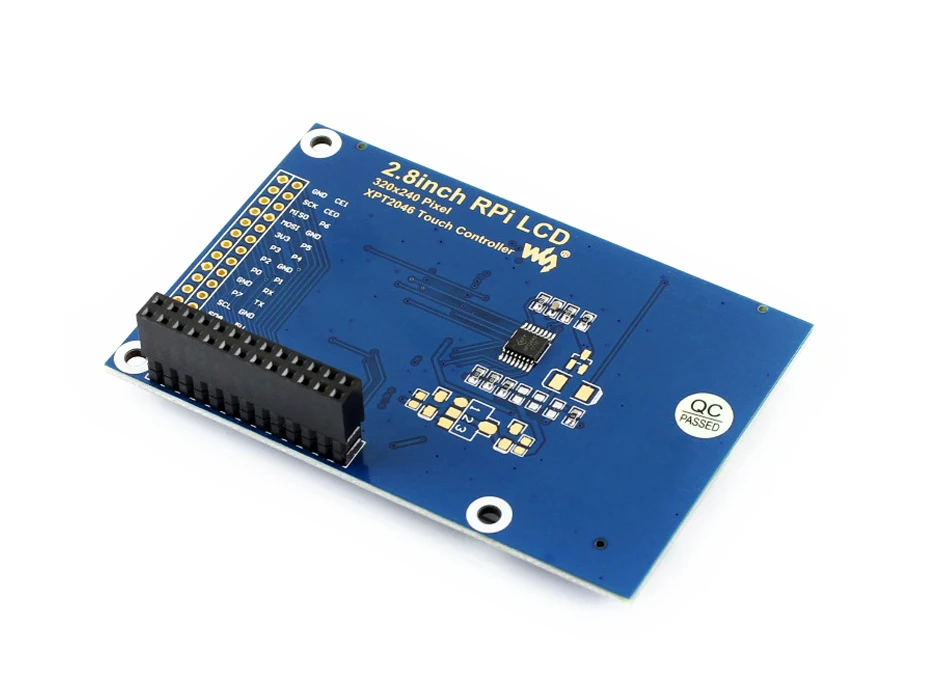

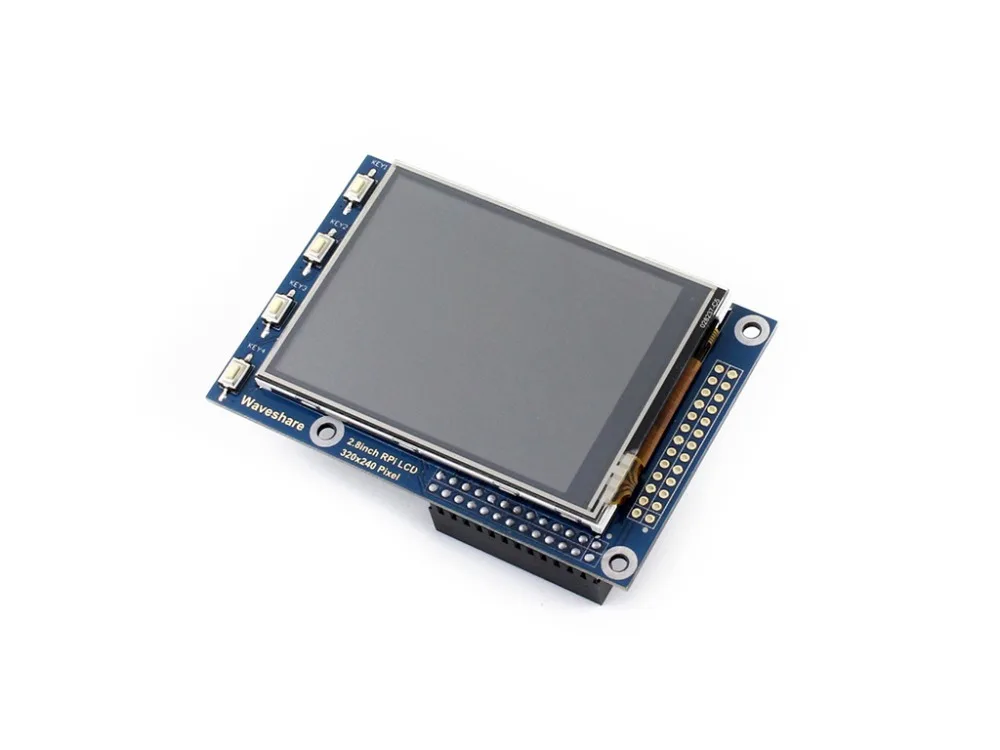

Фотографии
Интерфейс
| Контактный номер. | Символ | Описание |
|---|---|---|
| 1, 17 | 3,3 V | Мощность положительный (3,3 V Мощность вход) |
| 2, 4 | 5 В | Положительная мощность (5 В вход питания) |
| 3, 5, 7, 8, 10 | NC | NC |
| 6, 9, 14, 20, 25 | GND | Наземный |
| 11 | TP_IRQ | Прерывание сенсорной панели, низкий уровень, в то время как сенсорная панель обнаруживает прикосновение |
| 12 | KEY1 | Ключ |
| 13 | RST | Сброс |
| 15 | LCD_RS | Управление ЖК-инструкцией, Инструкция/выбор регистра данных |
| 16 | KEY2 | Ключ |
| 18 | KEY3 | Ключ |
| 19 | LCD_SI / TP_SI | SPI ввод данных LCD/сенсорной панели |
| 21 | TP_SO | Выход данных SPI сенсорной панели |
| 22 | KEY4 | Ключ |
| 23 | LCD_SCK / TP_SCK | Часы SPI LCD/сенсорная панель |
| 24 | LCD_CS | Выбор ЖК-чипа, низкая активность |
| 26 | TP_CS | Выбор чипа сенсорной панели, низкая активность |
Внешние размеры
Ресурсы для развития
Вики:Флуоресцентный (а)
Посылка
Вес:0,067 кг
- 2,8 дюйма RPi ЖК-дисплей (A) x 1
- Сенсорная ручка x 1
- Набор винтов RPi (2 шт.) x 2
Вопросы и ответы
- Почему ЖК-дисплей не работает с моим Raspbian?
-
Чтобы использовать ЖК-дисплей с официальным изображением Raspberry Pi, сначала должен быть установлен драйвер. Пожалуйста, обратитесь к руководству пользователя.
Тем не менее, для первого тестирования, вы можете использовать наше предоставленное изображение напрямую. - Почему ЖК-дисплей все еще не работает с Waveshare предоставленным изображением?
-
Убедитесь, что аппаратное соединение правильно и хорошо подключается.
Убедитесь, что изображение в tf-карте правильно сожжено.
PWR будет продолжать, и действие будет мигать, когда Raspberry Pi начнет успешно, в чехол, оба светодиода будут продолжать, возможно, что изображение было неправильно сожжено или карта TF была в плохом контакте. - Какой источник питания я должен использовать?
-
Рекомендуется использовать адаптер питания 5 В/2 а для Raspberry Pi, кроме usb-подключения, В противном случае Pi может не запускаться, потому что usb-порт ПК может не иметь достаточно мощности.
Для ЖК-дисплеев большого размера s, например, диагональ 10 дюймов или более, также требуется другой автономный адаптер питания для обеспечения питания ЖК-дисплея.
Для получения дополнительной информации, пожалуйста, проверьте страницу wiki.
Руководство по выбору
| Номер детали | Разрешение | ЖК-интерфейс | Интерфейс сенсорной панели | Для использования с | Размер (мм) | Тип сенсорной панели | Крышка из закаленного стекла | IPS | Звук | Дисплей с несколькими системами | Мультисенсорный сенсорный | Популярные игровые консоли | Как вы себя чувствуете |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2,8 дюйма RPi ЖК-дисплей (A) | 320 × 240 | I/O | I/O | Pi | Как Pi 3B + | Резистивный | × | × | × | × | × | × | ★☆ |
| 3,2 дюйма RPi ЖК-дисплей (B) | 320 × 240 | I/O | I/O | Pi | Как Pi 3B + | Резистивный | × | × | × | × | × | × | ★★ |
| 3,5 дюйма RPi ЖК-дисплей (A) | 480 × 320 | I/O | I/O | Pi | Как Pi 3B + | Резистивный | × | × | × | × | × | × | ★★★ |
| 3,5 дюйма RPi ЖК-дисплей (B) | 480 × 320 | I/O | I/O | Pi | Как Pi 3B + | Резистивный | × | И radic; | × | × | × | × | ★★★ |
| 3,5 дюймов HDMI ЖК-дисплей | 480 × 320 | HDMI | I/O | Pi | Как Pi 3B + | Резистивный | × | И radic; | И radic; | И radic; | × | И radic; | ★★★★ |
| 4 дюйма RPi ЖК-дисплей (A) | 480 × 320 | I/O | I/O | Pi | 94 × 61 | Резистивный | × | И radic; | × | × | × | × | ★★★☆ |
| 4 дюйма HDMI ЖК-дисплей | 480 × 800 | HDMI | I/O | Pi | 99 × 58 | Резистивный | × | И radic; | × | И radic; | × | × | ★★★★ |
| 4,3 дюймов HDMI ЖК-дисплей | 480 × 272 | HDMI | I/O | Pi | 106 × 68 | Резистивный | × | × | × | × | × | × | ★★★☆ |
| 5 дюймов HDMI ЖК-дисплей | 800 × 480 | HDMI | I/O | Pi | 121 × 78 | Резистивный | × | × | × | × | × | × | ★★★★ |
| 5 дюймов HDMI ЖК-дисплей (B) | 800 × 480 | HDMI | USB | Не только Pi | 121 × 76 | Резистивный | × | × | × | И radic; | И radic; | × | ★★★★☆ |
| 5 дюймов HDMI ЖК-дисплей (г) | 800 × 480 | HDMI | USB | Не только Pi | 121 × 76 | Резистивный | × | × | И radic; | И radic; | И radic; | И radic; | ★★★★☆ |
| 5 дюймов HDMI ЖК-дисплей (H) | 800 × 480 | HDMI | USB | Не только Pi | 121 × 76 | Емкостный | × | × | И radic; | И radic; | И radic; | И radic; | ★★★★☆ |
| 7 дюймов HDMI ЖК-дисплей | 1024 × 600 | HDMI | I/O | Pi | 165 × 107 | Резистивный | × | × | × | И radic; | × | × | ★★★★ |
| 7 дюймов HDMI ЖК-дисплей (B) | 800 × 480 | HDMI | USB | Не только Pi | 165 × 107 | Емкостный | × | × | × | И radic; | И radic; | × | ★★★★☆ |
| 7 дюймов HDMI ЖК-дисплей (C) | 1024 × 600 | HDMI | USB | Не только Pi | 165 × 107 | Емкостный | × | И radic; | × | И radic; | И radic; | × | ★★★★★ |
| 7 дюймов HDMI ЖК-дисплей (H) | 1024 × 600 | HDMI | USB | Не только Pi | 165 × 107 | Емкостный | ※ | И radic; | И radic; | И radic; | И radic; | И radic; | ★★★★★ |
| 10,1 дюймов HDMI ЖК-дисплей | 1024 × 600 | HDMI | I/O | Pi | 235 × 144 | Резистивный | × | × | × | И radic; | × | × | ★★★★ |
| 10,1 дюймов HDMI ЖК-дисплей (B) | 1280 × 800 | HDMI | USB | Не только Pi | 274 × 187 | Емкостный | И radic; | И radic; | × | И radic; | И radic; | × | ★★★★★ |
| 10,1 дюймов HDMI ЖК-дисплей (D) | 1280 × 800 | HDMI | USB | Не только Pi | 258 × 177 | Емкостный | И radic; | И radic; | И radic; | И radic; | И radic; | × | ★★★★★ |
| 10,1 дюймов HDMI ЖК-дисплей (H) | 1024 × 600 | HDMI | USB | Не только Pi | 257 × 162 | Емкостный | × | × | И radic; | И radic; | И radic; | × | ★★★★☆ |
| 13,3 дюймов HDMI ЖК-дисплей (H) | 1920 × 1080 | HDMI | USB | Не только Pi | 330 × 208 | Емкостный | И radic; | И radic; | И radic; | И radic; | И radic; | И radic; | ★★★★★ |
Примечание:
Pi 3B + означает Raspberry Pi 3 Model B +
Если ЖК-дисплей предназначен для воспроизведения видео, пожалуйста, выберите один с интерфейсом HDMI для лучшего опыта.
※ Указанные7 дюймов HDMI ЖК-дисплей (H) (с чехол)Особенности закаленного стекла, в то время как7 дюймов HDMI ЖК-дисплей (H)Использует обычный чехол для экрана
