Советского СоюзаIV-18 флуоресцентный электровакуумного часы[Энергетический столб. Энергию Колонка]Цепь оборудования обновлена до версии v1.2.0 :)

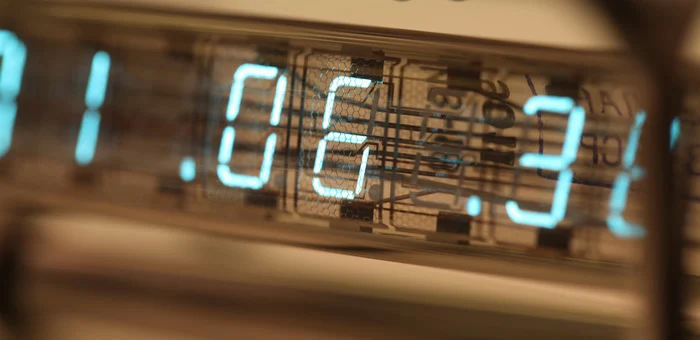

IV-18 (b-18)Флуоресцентный электронный цифровой трубки, продукт в Советском Союзе в 1980s и 1990s, были изготовлены в больших количествах во время холодной войны, а также используется в военной технике, и теперь встречаются редко.В отличие от отечественных YS13/18 и IV-11, онаВосемь семиссегментных цифр встроены в одну трубу, а трубка прозрачная и изящная по форме.Основная пластина всей электронной трубки-это прозрачная стеклянная пластина, которая используется для отображения каждой секции цифрового сравнения и подключения каждой секции цепи, все, что прикреплено к стеклянной тарелке.Яркость шрифта является равномерной, и срок его службы является долгим.

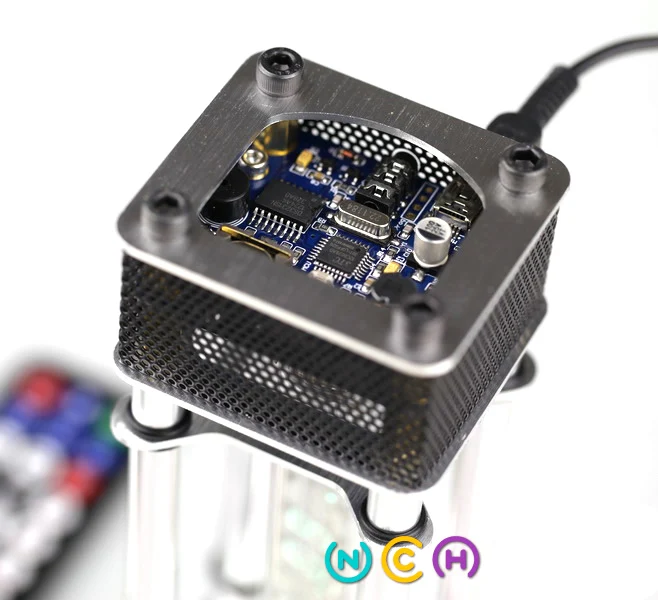

С продуманным дизайномЦельнометаллический корпус с современным чувством,Позолоченный PCB искусстваИ все виды интимных функций, независимо от дизайна печатной платы(Печатная плата Jinjin, дизайн художественной линии)Общий эффект(Полностью металлический корпус)Другое функции(GPS время, переключатель времени и т. д.)Давай,IV-18 флуоресцентный часыВсе они стоят сбора.

Технические характеристики:

Входное напряжение 5 В постоянного тока
Максимальный рабочий ток 220 мА
Люминесцентная лампа Модель IV-18 (сделано в Советском Союзе от 1984 до 1992)
Размер контураДлина флуоресцентной трубки длиной 200 мм, шириной 52 мм и высотой 64 мм является 115 мм и диаметром 18 мм.

Подробные функциональные параметры и физические фотографии:

Эти часы могут предоставить готовые изделия или наборы «сделай сам».

Стандартная конфигурация готовой продукции заключается в следующем:

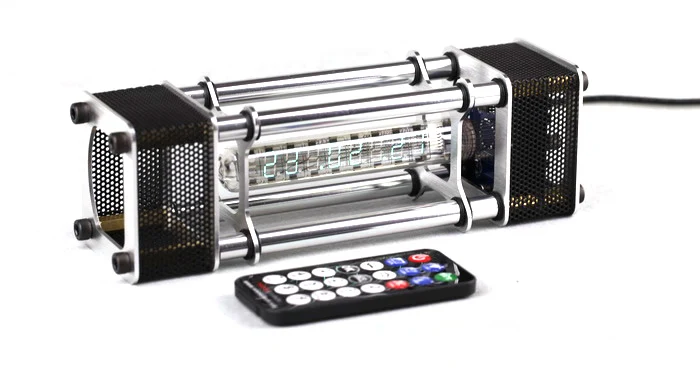

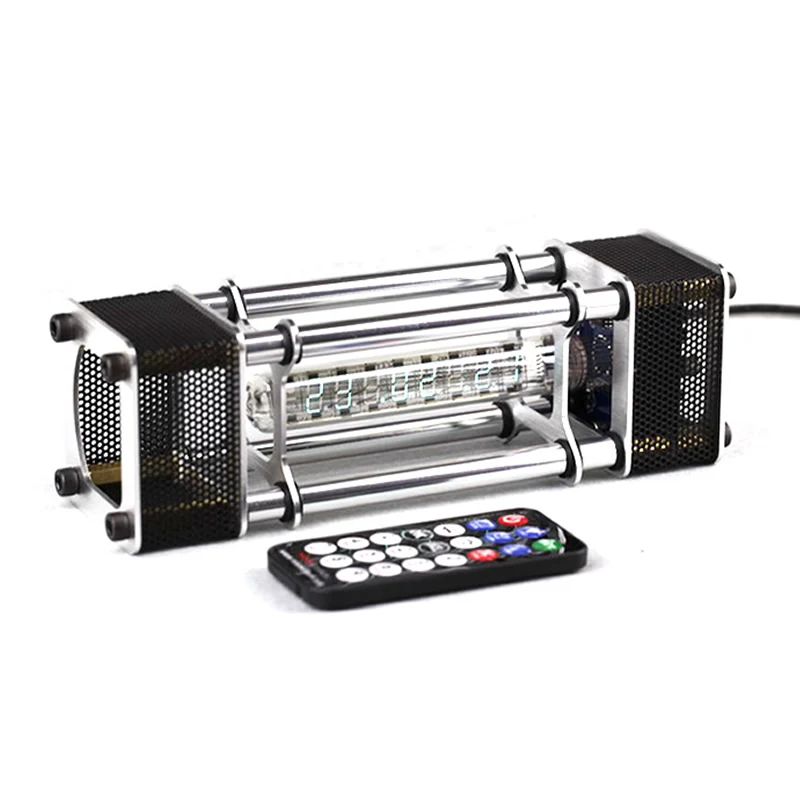

1. Один электронные часы готовой IV-18 люминесцентной лампы (все в собранном виде, в том числе IV-18 люминесцентная лампа);
2. Один инфракрасный пульт дистанционного управления (новый тип, например, изображение сверху);
3. Миниusb линии (1,2 м);
Примечание: без GPS-приемников.Закажите готовые часы, магазин должен собрать их и проверить их для вас. Это может занимать 2-3 дня. Пожалуйста, проявите терпение.

Товары, Приобретенные Вами, представлены ниже:

Стандартная конфигурация набора «сделай сам» заключается в следующем:

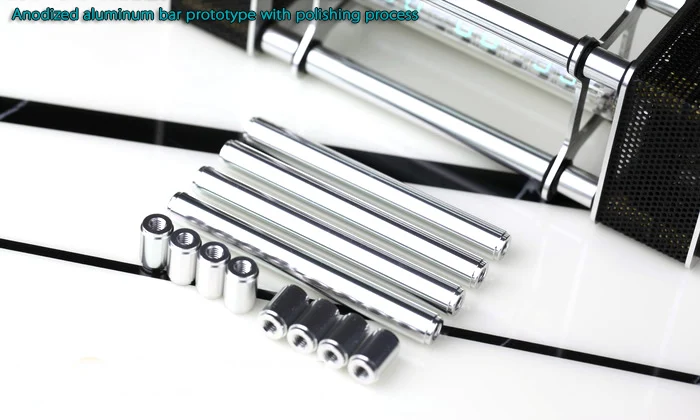

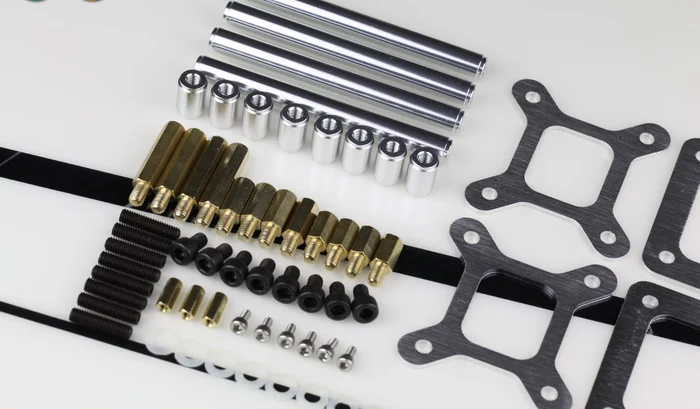

1. Полный комплект фитингов для металлической оболочки (включая все металлические детали и винтовые фитинги, используемые в сборе корпуса);

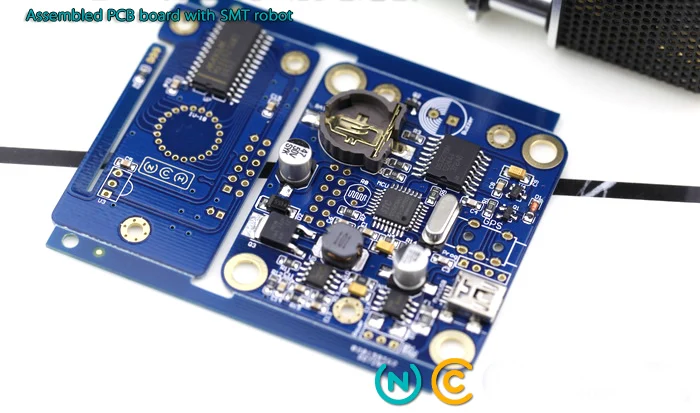

2. Набор полуготовых плат для печатных плат (все компоненты патчей были сварены коммутационной машиной);
3. Все используемые электронные компоненты с прямой вилкой (Требуется самостоятельная Сварка самостоятельно);
4. Новое IV-18 флуоресцентный электровакуумного;
5. Один инфракрасный пульт дистанционного управления;
6. Миниusb линии (1,2 м);
Примечание: без приемника GPS
Для сборки «сделай сам» мы не можем гарантировать, что вы будете на 100% успешны, потому что сборка «сделай сам» требует не только серии оборудования, но и большого электронного опыта, и всех деталей, включая трубки, электронные детали и винт, совершенно новые и неиспользованные, но если вы обнаружите, что некоторые детали имеют дефекты, Пожалуйста, свяжитесь с нами вовремя, прежде чем оставить средний или плохой обзор. Мы дадим руководство и поможем решить проблему.

Товары, Приобретенные Вами, представлены ниже:

Описание распространенных вопросов:

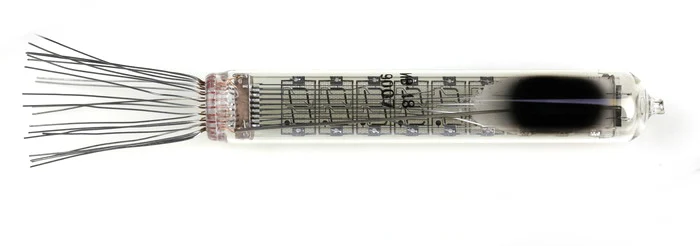

Множество друзей спросит, что там будет черная за IV-18 люминесцентная лампа, подозрительной о том, что люминесцентная лампа плохой или старый. На самом деле, эта черная область является антисептиком, используемым для обнаружения того, является ли внутренняя часть трубки вакуумным материалом. Если черный, это означает, что внутренний вакуум хороший, но если черный исчезает, это означает, что стеклянная трубка сломана или просочилась, не может использоваться. Независимо от того, используется ли комплект или готовая продукция, все новые флуоресцентные трубки, а булавки в порядке не оловянные. Пожалуйста, будьте уверены, что покупатель:

Функции энергетического столба, энергетическая колонка:

1. Дисплей в режиме реального времени
Время отображения-это одна из основных функций часов. Энергетическая Колонка может отображать время, минуты и секунды одновременно, а десятичные точки мерцают с частотой 2 Гц. Формат отображения времени поддерживает 12 ч/24 ч и обеспечивает нулевые настройки функции вкл/выкл в соответствии с различными привычками использования в США и Европе.

2. Отображение даты в реальном времени
Дисплей даты также является одной из основных функций часов, энергетическая Колонка может одновременно отображать год, месяц и день, И есть короткая горизонтальная линия между числами в качестве различия; И энергетическая Колонка поддерживает дисплей лунного календаря; Лунный календарь дату не должны быть установлены на основании для автоматического расчета в соответствии с установленным календарная дата, а также формат даты поддерживает YY-MM-DD-MM/DD-MM-YY/MM-DD-YY формат, соответствующие четырем форматов. Привычки использования в странах по всему миру;

3. Дисплей температуры внутри помещения
Используется датчик температуры DS18B20. Часы могут отображать температуру в реальном времени. Формат температуры поддерживает два режима отображения по Цельсию/по Фаренгейту. DS18B20 встроена в схема. Для того чтобы уменьшить нагрев компонентов на печатной плате и привести к неточному измерению передачи тепла DS18B20 через медную или печатную плату, здесь изготавливается отдельная технология обработки. PCB Часть DS18B20 отделена от основной платы, оставляя только узкую пластину для DS18B20, чтобы избежать влияния тепла платы PCB и узких и длинных. Панель не покрыта медью, чтобы избежать неточности измерения температуры, вызванной медным покрытием, проводящим тепло, на булавки DS18B20.

4. Автоматический циклический дисплей даты и температуры
Дата и температура могут отображаться попеременно в соответствии с заданным временным интервалом, а временной интервал времени/даты с переменным дисплеем можно задать независимо. Можно задать только дисплей с переменным временем/датой, также можно задать дисплей с переменным временем/температурой, а также установить дисплей с переменным временем/датой/температурой.

5. Функция инфракрасного дистанционного управления
Основной корпус энергетической колонки сконструирован лаконично, без каких-либо кнопок. Все настройки и действия выполняются с помощью инфракрасного пульта дистанционного управления. Пульт дистанционного управления по-прежнему является ультратонким пультом дистанционного управления, который обычно используется в других шахтах. Это простых в использовании. Благодаря наличию очень большого числа работ, была оптимизирована гуманизированная Работа пульта дистанционного управления.

Уровень 6 и 8 настроек яркости. Автоматически Регулируемая яркость
Встроенный 8 уровня функцией регулировки яркости, может быть установлен в фиксированную яркость, также может быть установлен на автоматической регулировки яркости функция, часы могут автоматически регулировать яркость дисплея в зависимости от интенсивности окружающей среды, светильник. При проектировании, светодиодный часы, многие друзья говорят, что самый низкий уровень яркости еще ярче. При разработке уровня яркости, самая низкая яркость никогда не влияет на ваш сон в ночное время.

7. Два набора будильника
Два набора будильников поддерживаются, и каждый набор будильников может быть включать или выключать самостоятельно. Будильник выдает четыре коротких будильника после времени будильника, и будильник длится в течение одной минуты. После кольца будильника нажмите на любой ключ пульта дистанционного управления, чтобы выключить будильник.

8. Функция таймера
Много друзей когда-то мне прислали добавить эту функцию, на этот раз также поднялись, чтобы поддержать таймер с напоминанием, работающий 23 часа, 59 минут и 59 секунд.

9. Поддержка функции GPS синхронизации
На этот раз улучшена функция GPS синхронизации, предыдущий работает, всегда запускает функцию синхронизации GPS в фиксированное время для калибровки, на этот раз время GPS является синхронизацией в реальном времени. До тех пор, пока GPS поддерживает синхронизация со спутником, как только обнаружится, что погрешность между глазом и локальными часами составляет более 1 сек, время и дата тока часов будут обновлены немедленно, чтобы убедиться, что ошибка между часами и временем спутникового управления в течение 1 с. Кроме того, для поддержки различных типов GPS, это меню также обеспечивает функцию настройки скорости передачи данных, который может поддерживать 4 800 bps/9600 bps/19200 bps/38400 BPS четыре скорости связи GPS. В GPS Интерфейс схема является RS232 интерфейсом. Если GPS-интерфейс TTL, схема RS232-TTL на печатной плате может быть пропущена, что удобно и практично. Кроме того, в меню часов также поддерживается Отображение текущего состояния подключения GPS. Когда GPS не подключен, часы не будут отображать GPS, с gps-подключением, но когда GPS не подключен к спутнику, часы будут отображать поиск, когда подключен успешно, часы отображаются в процессе поиска. On-Line будет отображаться.

10. Поддержка настроек UTC (время международной координации)
UTC, также известный как coorament World Time, поддерживает настройку разницы во времени между текущим городом и GMT (Greenwich Standard time). Например, UTC в Пекине GMT + 8. После настройки часы будут автоматически конвертировать время по местному времени в соответствии с настройками каждый раз, когда GPS синхронизирует.

11. Функция открытия/закрывания ключа
Многие друзья прислали предложения на некоторые мои предыдущий работы, предположим, что переключатель keytone будет добавлен, чтобы избежать влияния keytone на сон пожилых людей или детей, когда они хотят проверить температуру или будильник в вечернее время. На этот раз функция добавляется, и ключевой сигнал можно включить или выключить, установив меню.

12. Функция синхронизации и отключения
Функция синхронизации и отключения-это практичная функция, утерянная от моего светящегося в 14 часов. Чтобы продлить срок службы электронной трубки, мы можем сказать, что часы будут выключены автоматически в ночное время или в дневное время, когда мы выходим на работу, И включается автоматически в день или после работы. В выключенном состоянии, электронная трубка находится в состоянии полного отключения питания, особенно в том, что касается нити из IV-18 люминесцентная лампа, который выключит нити источника питания и продлить срок службы люминесцентной лампы. Когда вы входите в период выключения, часы будут отображать автоматическое отключение в течение трех секунд, указывая, что текущие часы ввели режим автоматического отключения. В режиме автоматического выключения, нажмите на любой ключ пульта дистанционного управления, часы будут немедленно включаться, и отображать текущее время, и автоматически восстанавливать автоматическое отключение после трех секунд, И быстрое автоматическое отключение. И в состоянии автоматического отключения, вы все еще можете проверить дату, температуру, настройки будильника и другие функции, и вы можете установить функцию, вы можете нормально открыть меню настроек.

13. Функция автоматического переключения вперед/назад
Потому что IV-18 люминесцентная лампа практически симметричный, он по-прежнему характеристики моего светодиодный часы работают, поддерживает вперед и назад, и может отображать нормально.

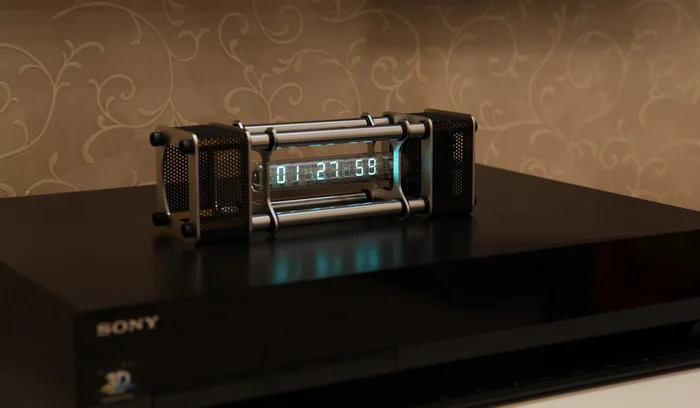

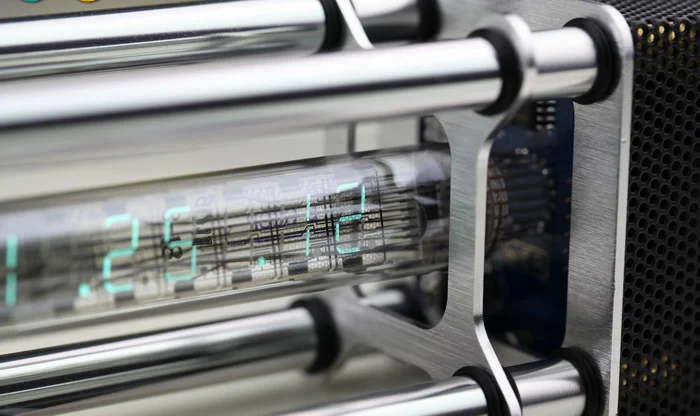

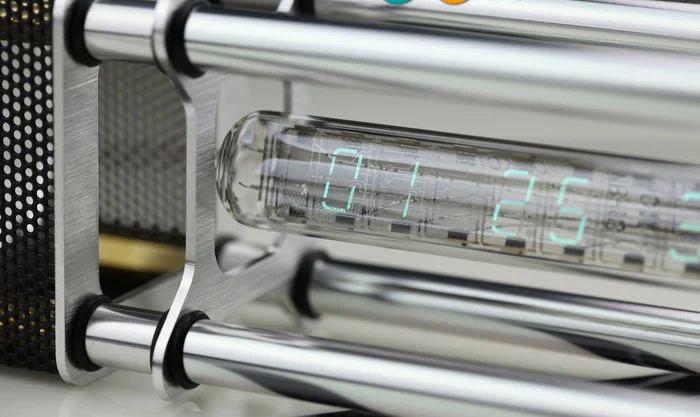

Реальное фото:

Руководство пользователя скачайте здесь://www.mediafire.com/file/nrsl3kn0umkc00y/IV-18_VFD_tube_Clock_Manual.pdf/file
