Портативный карманный макетный комплект ALTERA Cyclone IV EP4CE6 EP4CE10 FPGA макетная плата Altera

Портативный карманный макетный комплект ALTERA Cyclone IV EP4CE6 EP4CE10 FPGA макетная плата Altera

ALTERA Cyclone IV EP4CE6 FPGA Development Kit Altera EP4CE NIOSII FPGA Board и USB Blaster downloader инфракрасный контроллер

Характеристики:

• Основной чип использует пакет QFP чип, по сравнению с BGA пакет, легче научиться, легче отлаживать.

• Основной чип шпильки все нарисованы до 2,54 мм pitch pins, масштабируемость отличается прочностью.

• Каждый совет по разработке был тщательно протестирован перед отправкой, качество гарантировано.

• Макетная плата оснащена прозрачной защитной пластиной, антистатической пылью.

• Продукт содержит пластиковый защитный корпус, пользователи могут положить доски в свои мешки и взять их домой на ежедневной основе.

• Продукт содержит usb-блок Altera, который может использоваться для загрузки программ для FPGA.

• Продукт содержит usb-кабель, который может использоваться для питания платы разработки.

• Если вам нужен БесплатныйИнфракрасныйПульт дистанционного управления, пожалуйста, оставьте сообщение. Мы добавим пульт дистанционного управления без аккумулятора.

• Мы предоставляем руководство на английском языке, техническое описание, схемы, образцы программ и программного обеспечения. Мы отправим вам ссылку OneDrive для загрузки этих файлов.

Параметры:

1.Основной чип:ALTERA Cyclone IV EP4CE6E22C8N илиEP4CE10E22C8N.

2.Конфигурация памяти:

1) плата с 16 Мбит EPCS16N конфигурация чип, пользователь может загрузить и отладки программы товара через интерфейс JTAG или как интерфейс.

2) плата с 64 Мбит SDRAM, поддержка SOPC, NIOSII development.

3.Чип регулятора напряжения:

1) с помощью 1117-3,3 V регулятор напряжения чип, для того чтобы обеспечить 3,3 V напряжение на выходе.

2) Используйте чип регулятора напряжения 1117-1,2 в для обеспечения напряжения сердечника FPGA.

3) с помощью 1117-2,5 V регулятор напряжения чип, для того чтобы обеспечить PLL напряжение на выходе.

4.Входное напряжение:5 в постоянного тока Плата также может питаться через usb-интерфейс.

5.Интерфейс отладки и загрузки программы:

1) интерфейс JTAG: загрузка. SOF файл, скорость быстрая. Отсутствие потери данных после отключения питания.

2) как интерфейс: загрузка. Файл POF. Отсутствие потери данных после отключения питания.

6.Расширительный интерфейс:Приводит к все колышки для основной чип, 2,54 мм шаг.

7.Размер:136 мм * 106 мм

Периферийные интерфейсы и ресурсы:

1. 1 кнопка выключателя питания, 1 кнопка сброса, 4 клавиши пользователя.

2. 4 светодиодный диоды.

3. 4-разрядный трубки.

4. 4-значный DIP-переключатель.

5. 1 зуммер.

6. Интерфейс PS2.

7. Последовательный порт RS232

8. 1*20 контактный ЖК-разъем, поддержка ЖК-1602, ЖК-12864, TFT ЖК-дисплей.

9. Точное Регулируемое сопротивление, регулируемая ЖК-подсветка.

10. Чип датчика температуры LM754A.

11. Интерфейс VGA.

12. I2C серийный EEPROMAT24C08, для IIC bus experiment

13. Инфракрасный приемный модуль.

14. Последовательный порт RS232.

15. Приводит к все колышки для основной чип, 2,54 мм шаг.

Список контактов:

Список доставки:

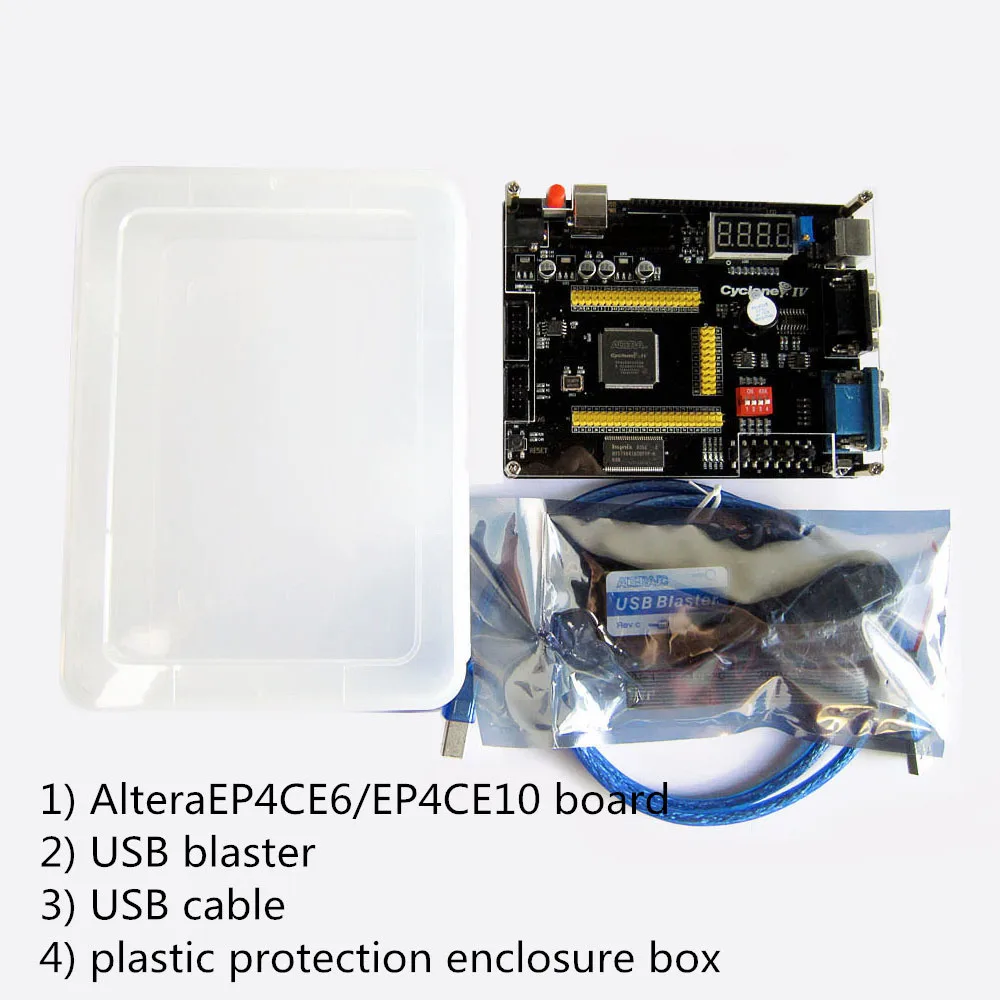

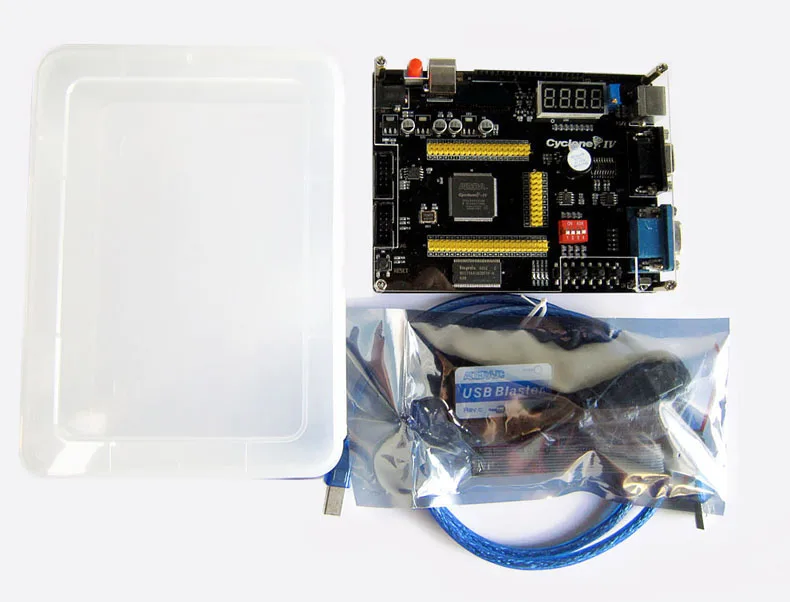

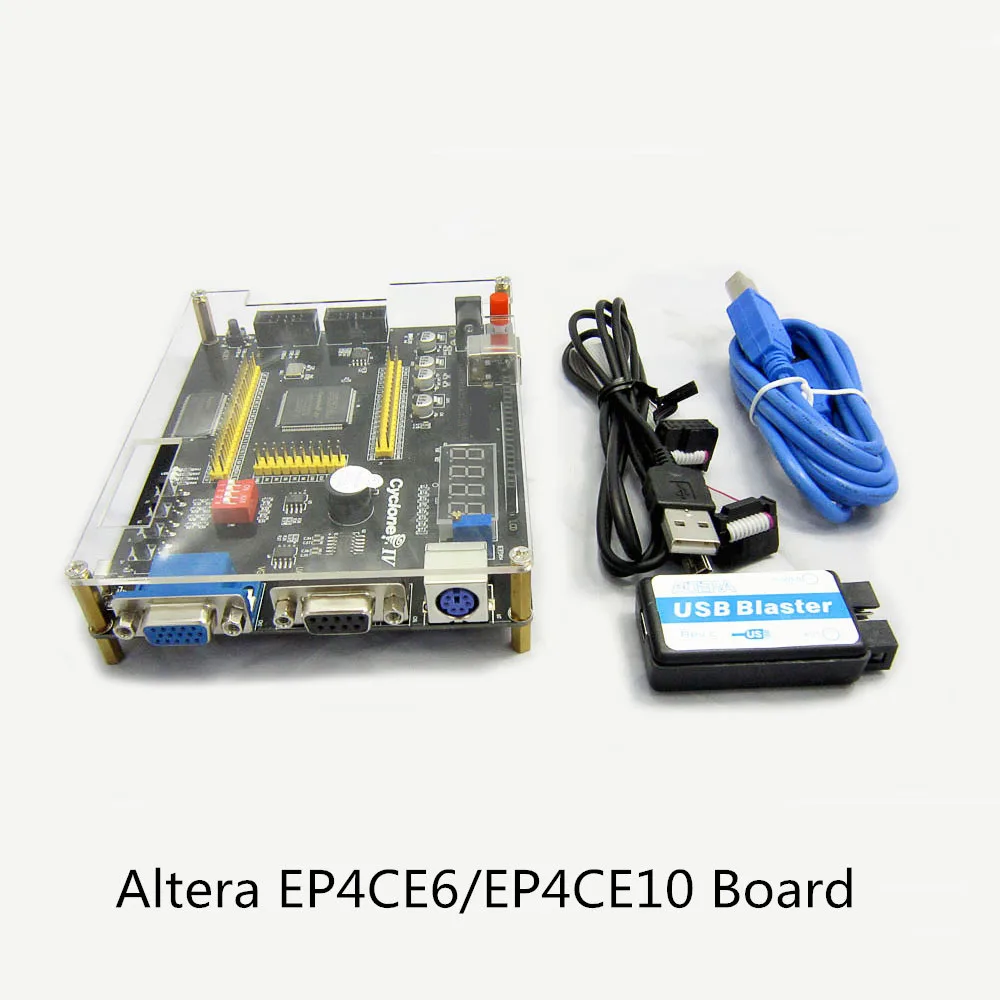

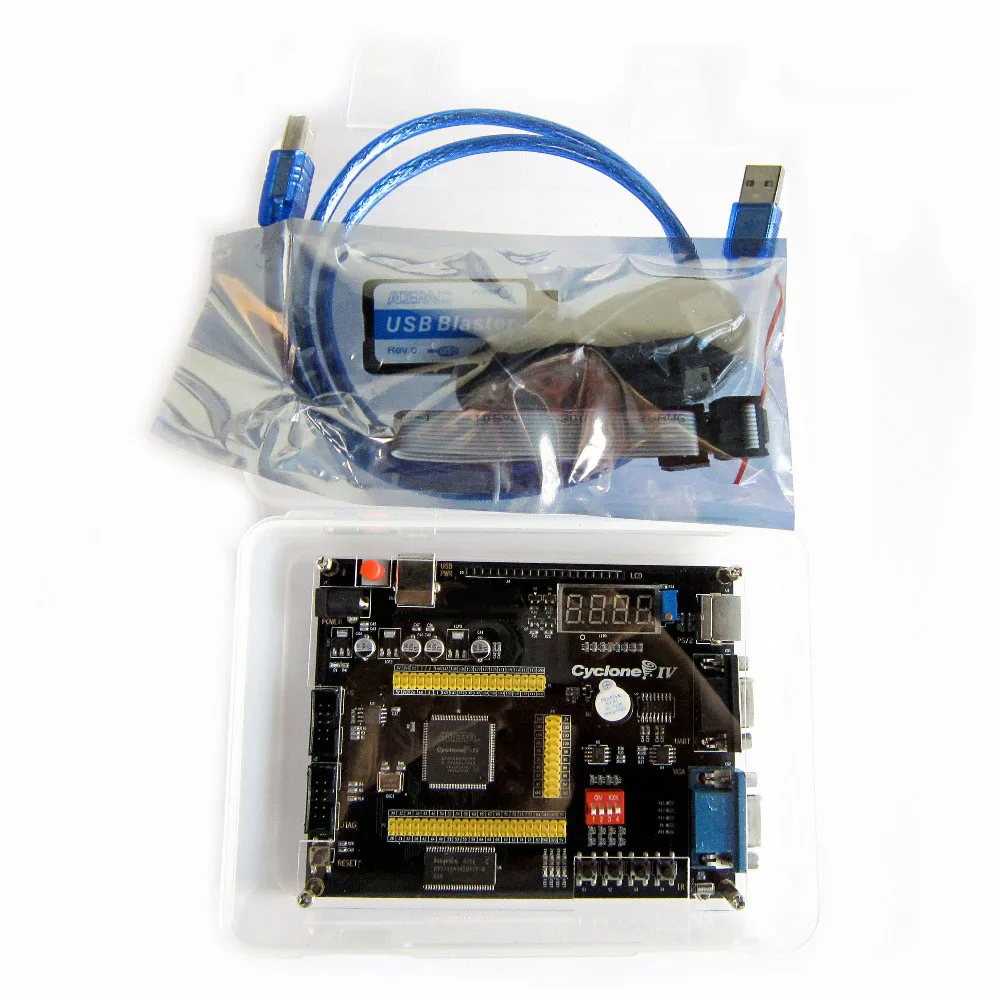

• 1 * ALTERA EP4CE6 или EP4CE10 FPGA development board

• 1 * USB Blaster (используется для загрузки программ на FPGA)

• 1 * USB кабель (используется для источника питания)

• Пластиковый защитный корпус

Файлы макетной платы: включают схемы, руководства, код программы (обратитесь в службу поддержки клиентов по ссылке для скачивания)

Упаковка:

Антистатический мешок + пузырчатая пленка + прочная картонная коробка

Дополнительные платы разработки FPGA:
