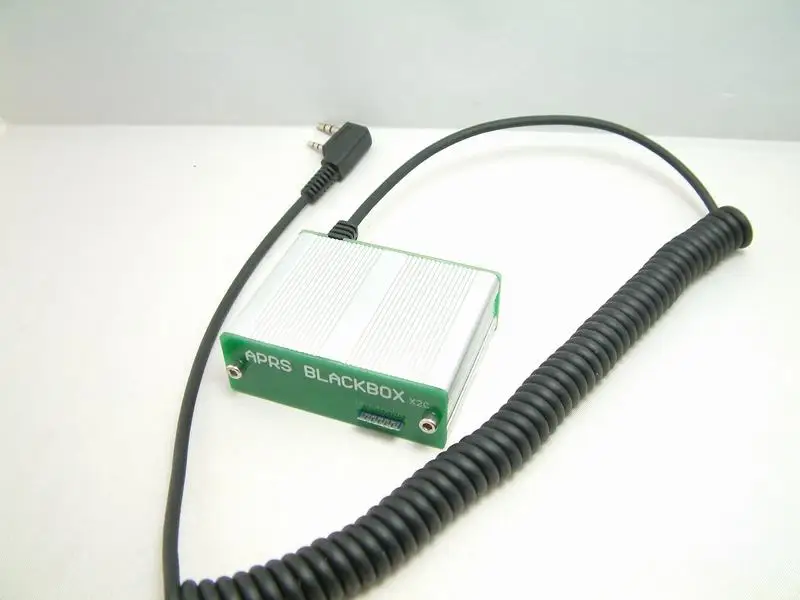

Новый 1 шт. APRS X2C Handset интерфейс коробка Bluetooth трансивер данных

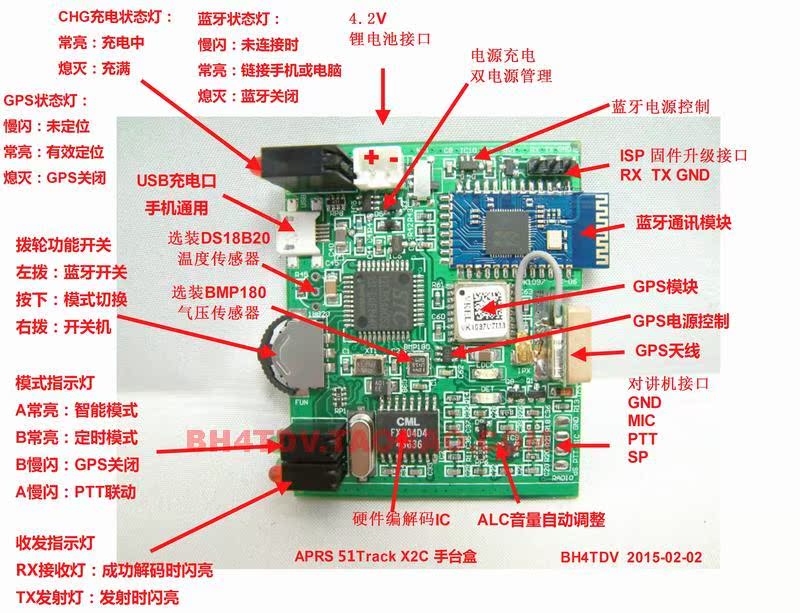

Вся машина содержит материнскую плату (Встроенный GPS, Bluetooth, аккумулятор 2000 мА), совместимый с Jianwu разъем микрофона (в сборе), не содержит кабель для зарядки мобильного телефона.   Знак вызова может быть установлен от имени Примечания.   В соответствии с потребностями по желанию:   1, давление воздуха + 20.   2, датчик температуры DS18B20 + 10.   3, USB линия загрузки + 10.   Для настройки знака вызова Используйте настройки Bluetooth компьютера.   Обновление прошивки требует использования usb-кабеля для загрузки TTL и дополнительного usb-кабеля для загрузки TTL за 3 доллара США.   Функция Введение: Встроенная автоматическая схема управления громкостью ALC, декодирование не зависит от объема стола. Громкость трубки может регулироваться по желанию. Встроенная функция цифрового багажника APRS DIGI Встроенный литиевый аккумулятор 2000 мА, непрерывное рабочее время составляет около 30 часов, мягкое время работы в режиме ожидания составляет около 5 лет. Встроенный GPS модуль, GPS антенна, поддержка Beidou позиционирования модуль (опционально) Встроенный датчик давления BMP180 (опционально), датчик температуры DS18B2O (опционально) Встроенный модуль связи Bluetooth Функция светодиодный индикатор 1 многофункциональный 3 Переключатель направления Алюминиевый корпус (белый, черный на выбор), FR-4 материал панели, прозрачный, устойчивый к падению. GPS позиционирования статус светильник Медленная вспышка: 1 секундная медленная вспышка, GPS позиционирование Стабильно: GPS расположен и данные действительны. Off: GPS off Связь Bluetooth Статус светильник Медленная вспышка: Bluetooth не подключается к телефону или ПК Устойчивый светильник: Bluetooth и мобильный или ПК успешно связаны Выключено: Bluetooth выключено

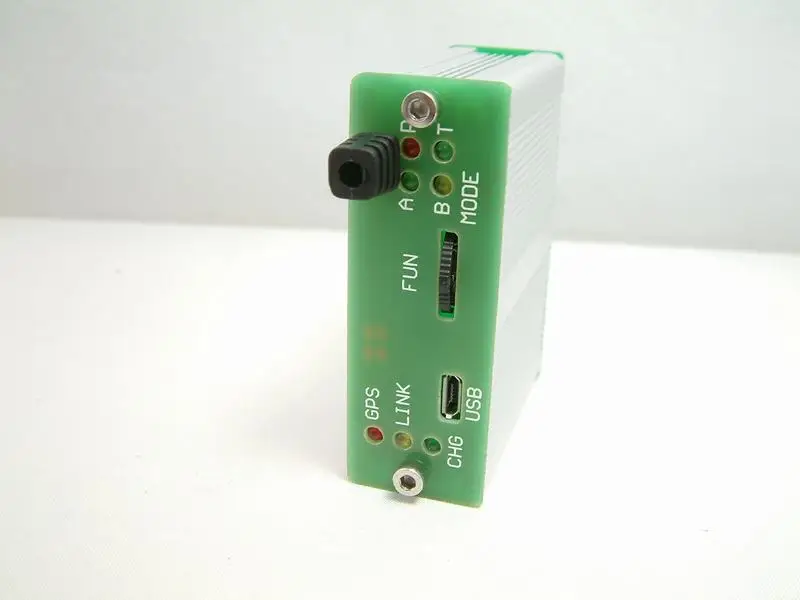

CHG зарядки светильник   Chang Liang: зарядка   Потускненный: не заряжается и не заряжается   USB разъем для зарядного устройства   Универсальный мобильный телефон Micro USB   Забавный переключатель циферблата (три состояния: левый циферблат, нажатие, правый циферблат), клавиша должна быть больше 1 секунды, чтобы предотвратить неправильное использование   Левый циферблат: bluetooth-переключатель, При неиспользовании Bluetooth, можно выключить, экономя заряд батареи.   Правый циферблат: Включение или выключение питания.   Нажмите: переключатель режима gps-маяка. Цикл Через переключатели.   Каждый пресс, ручные PTT связывающие маяки, умные маяки, маяки синхронизации, выключение GPS, функция переключения цикла. Статус функции автоматически запоминается.   1, ручной микрофон PTT связывающий маяк, при GPS позиционировании, Каждый релиз PTT ключ, затем Запуск маяка.   2. Умные маяки. Когда GPS расположен, маяки автоматически передаются в зависимости от направления и скорости.   3, маячок времени, когда GPS позиционирование, согласно инструкции установить время, маяки времени. По умолчанию 10 секунд, легко проверить.   4, GPS выключен, не влияет на трансивер TNC, весь ток составляет около 23 мА. Этот режим рекомендуется при управлении TNC через мобильный телефон или компьютер Bluetooth.       3. Конец передаваемого маяка содержит информацию о напряжении материнской платы.   Когда обнаруживается, что установлен датчик давления воздуха, информация о давлении воздуха включена.   Когда обнаруживается, что установлен датчик температуры, информация о температуре включена.   AB индикатор режима   Медленная вспышка: PTT связь   Светильник: умный режим   B всегда включен: режим синхронизации   B медленная вспышка: GPS выключен   Светильник приемопередатчика RX \ TX   Приемник RX: мигает при успешном декодировании   TX эмиттер: мигает при beaconing   Индикатор заряда (фонарь TX) другое состояние:   1. В тех случаях, когда Главная плата включен в первый раз или сброса или в тех случаях, когда параметры настройки сохраняются, светодиодный будет полностью готов для 0,5 секунд.   2, загрузка, TX светодиодный индикатор мощности.   Флэш-6 раз, больше, чем 4,1 V 100%   Флэш-5 раз, больше, чем 3,8 V 80%   Флэш-память 4 раза, больше, чем 3,5 V 60%   Мигает 3 раза, больше, чем 3,2 V 40%   Вспышка в два раза, более 3,05 в 20%   Вспышка один раз, ниже 3,05 в 0%   Примечание: батарея ниже 3,05 в автоматически отключится для защиты аккумулятора.     * О потреблении энергии: Bluetooth, GPS Полностью открыть около 65ма, GPS выключено 23ма, мягкое выключение 40uA.   * Когда Bluetooth не подключен, ток составляет около 20 мА. После успешного подключения ток составляет около 8 мА. Поэтому при использовании Bluetooth попробуйте установить связь с устройством. Когда он не используется, рекомендуется закрыть его.   1. Режим связи, интеллекта, времени маяка: Теоретическое время жизни 2000/65 и asymp; 30 часов.   2. Статус выключения GPS: 2000/23 и asymp; 86 часов   3, отключения, теоретическое время работы в режиме ожидания: около 2000/0.04 = 50000 часов/24 = 2083 дней/365 = около 5,7 лет.       Главный выключатель питания: при закрытии схема аккумулятора полностью отключена и обычно используется для обновления прошивки.   Примечание: для длительного хранения и транспортировки, пожалуйста, отключите батарею.   Список инструкции     *** APRS 51 трек X2C 20150202 BH4TDV ***   Мощность: 3,7 V Температура: 22.8C Давление: 1031,6 p       AT + HELP = 1   AT + DEMO = 1   AT + CALL = BH4TDV   AT + SSID = 9   AT + DIGI = 0,0,1,1   При + времени = 10   AT + BEACON = 1,!,3134.55N,/,12020.66E, X2C   При + задержке = 2           Инструкции   *** APRS 51 трек X2C 20150202 BH4TDV ***   Мощность: 3,7 V Температура: 22.8C Давление: 1031,6 p       Первая линия возвращает номер версии прошивки, напряжение батареи, температуру и барометрическое давление. Барометрическое давление и температура являются необязательными. Вам необходимо установить для отображения данных.       Команда: AT + HELP = 1 Ввод   Описание: перечисляет все инструкции.     Команда: AT + DEMO = 1 Ввод   Описание: используйте эту настройку для восстановления настроек платы.     Команда: AT + CALL = NOCALL Enter   Описание: Установите номер вызова маяка, знак вызова по умолчанию NOCALL, верхний регистр, до 6 цифр.     Команда: AT + SSID = 9 Enter   Описание: Установите SSID маяка, по умолчанию 9, диапазон значений параметра 0-15.       Команда: AT + DIGI = 0,0,1,1 введите   Описание: набор DIGI, должно быть 4 параметра, отделенных запятым.   Бит 1: Пересылка при получении данных с помощью пути WIDE1, 0 = Выкл, 1 = вкл. По умолчанию 0, что означает, что он закрыт.   Бит 2: вперед при получении данных с помощью пути WIDE2, 0 = off, 1 = включить. По умолчанию 0, что означает, что он закрыт.   Бит 3: Вставьте имя багажника При переадресации, 0 = выключено, 1 = включено. По умолчанию = 1, который включен.   Бит 4: время ожидания перед пересылкой, 0-9 секунд, по умолчанию 1 секунду, т. Е. Подождите 1 секунду перед пересылкой.           Команда: AT + BEACON = 1,!,3134.55N,/,12020.66E, X2C   Описание: Устанавливает требования к пути маяка, тип, широта, набор значков, долгота, значок, пользовательская информация   В том числе:   1 переадресации реле путь   0 = нет пути, т. Е. Нет другого ретранслятора   1 = включает WIDE1-1 (по умолчанию)   2 = включает в себя WIDE1-1, WIDE2-1       = Указывает тип символа, фиксированная длина 1 слова, как правило, не изменяется. Изменения см. В руководстве по протоколу APRS.   3134.31N представляет широту, а не фиксированную длину и заполняется форматом. Не имеет ничего общего с фактическим запуском, для заводского тестирования.   /Указывает на набор значков, обычно не нужно менять. Изменения см. В руководстве по протоколу APRS.   12020.22E долгота, нефиксированная длина, заполните формат. Не имеет ничего общего с фактическим запуском, для заводского тестирования.   > Указывает стиль значка, отображаемый на карте сервера, фиксированная длина 1 слова, см. Изменения в наборе значков APRS.   X2C показывает пользовательскую информацию, как можно короче, чтобы сократить время запуска, до 50 слов, на английском языке. Если он содержит температуру, отчет о давлении воздуха, до 28 слов. Маяки могут быть слишком длинными, чтобы фильтроваться через шлюз.       * Отчеты о напряжении, температуре и давлении воздуха автоматически вставляются в конце сегмента информации о шлюзе.   Установленные датчики температуры и давления сообщают об этом.       Команда: AT + DELAY = 2 входа   Описание: устанавливает задержку передачи PTT, диапазон значений параметра 1-9, блок 250 мс. По умолчанию 2, 250 мс x 2 = 500 мс.   В соответствии с регулировкой времени реакции sql-станции передачи и приемной станции, ситуация, когда передатчик передаёт вечерние данные или приемная станция медленная в ответ на sql-код, и полученные данные являются неполными без декодирования. Слишком долго, это занимает много времени, чтобы занять канал.               Руководство по обновлению прошивки: см. Процедуру обновления серии 51TNC.
