100A DC Многофункциональный цифровой измеритель мощности модуль монитора энергии

100A DC Многофункциональный цифровой измеритель мощности модуль монитора энергии

Функция:


1. Функция измерения электрических параметров (напряжение, ток, активная мощность, мощность).
2. Функция аварийной сигнализации от перегрузки (над порогом питания, подсветкой и наконечниками мерцания).
3. Предустановленная функция порога питания (может настроить свой собственный порог питания).
4. Функция отключения памяти данных.
5. Полноэкранный ЖК-дисплей (напряжение дисплея, ток, активная мощность, мощность).
6. Подсветка.

Дисплей и ключ:


Интерфейс дисплея:

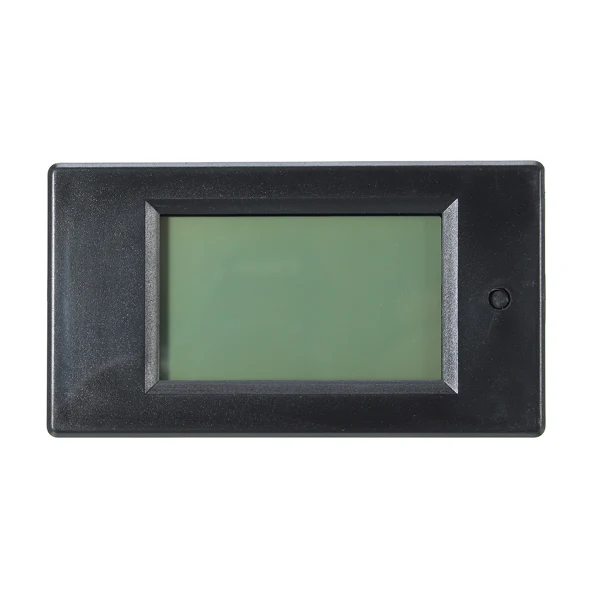

Отображение напряжения, тока, мощности, параметров энергии с большого ЖК-экрана одновременно.

Формат дисплея:
1. Мощность: диапазон измерения 0 ~ 2 кВт
1 кВт Формат дисплея в пределах 0,0 ~ 999,9 Вт;
1 кВт выше формата дисплея 1000 ~ 2000 Вт.
2. Мощность: диапазон измерения 0 ~ 9999kWh
10 кВт · ч в формате отображения 0 ~ 9999Wh;
Более 10 кВтч Формат дисплея 10 ~ 9999квтч;
3. Напряжение: Диапазон испытаний 6,5 ~ 100 в
Формат дисплея 6,50 ~ 99,99 в
4. Ток: Диапазон испытаний 0 ~ 50A или 0 ~ 100A
Формат дисплея 0,00 ~ 99.99A.

Советы по эксплуатации:



1. Управление Подсветкой

При коротком нажатии кнопки, чтобы включить или выключить подсветку, в режиме bakclight данные будут автоматически храниться при отключении питания



2. Очищенная энергия

Шаг 1: Нажмите кнопку питания 5 секунд, пока цифровой дисплей «CLr», затем отпустите кнопку;

Шаг 2: теперь он находится в режиме «energy clear», нажмите кнопку снова, данные о энергии будут очищены и прекратите мигать;

Шаг 3: если в режиме «energy clear» вы не нажимаете кнопку за 5 секунд, то данные по энергии не будут очищены



3. Установите значение сигнала тревоги

Шаг 1: Нажмите кнопку, когда на дисплее «SET» отображается область питания, затем отпустите кнопку;

Шаг 2: он находится в режиме тревожной настройки питания, область напряжения отображает наивысшее значение будильника напряжения, текущая область отображает наименьшее значение будильника напряжения. Затем вы можете быстро нажать кнопку, чтобы увеличить значение «+ 1», когда нет ключевой операции более трех секунд, он автоматически переключится на регулируемый бит, от значения сигнала тревоги высокого давления до значения сигнала тревоги низкого напряжения, он имеет всего 6 бит, диапазон напряжения порогового значения сигнализации для 6,5 ~ 99,9 В;

Шаг 3: После настройки нажмите, удерживайте кнопку, пока экран не отобразит символ «PASS», это означает, что настройки успешны и автоматически выйдут из состояния настройки.

Примечание:


1. Этот модуль подходит для использования в помещении, а не на улице.
2. Приложенная нагрузка не может превышать номинальную мощность.
3. Заказ проводки не может быть неправильным.

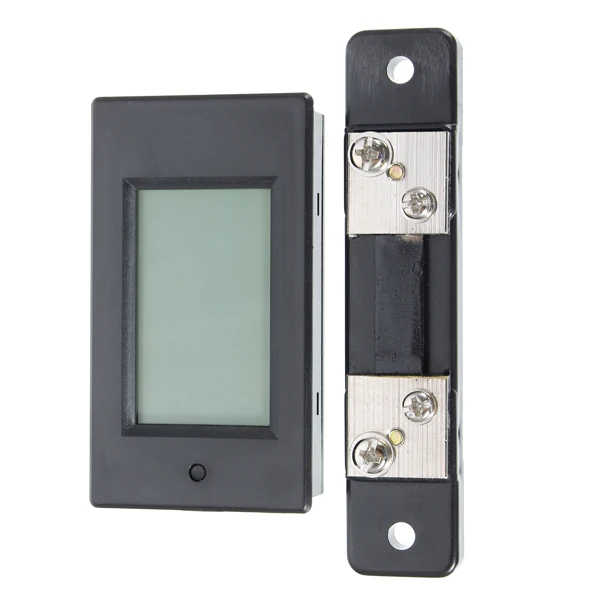

Посылка включает в себя:


1 x модуль монитора питания постоянного тока

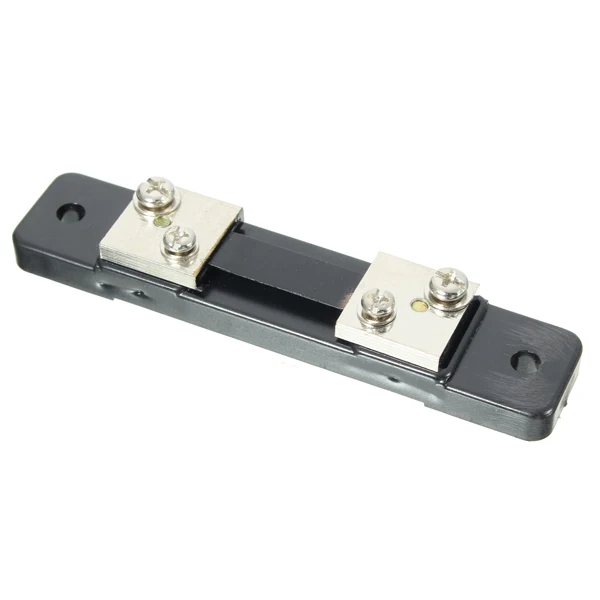

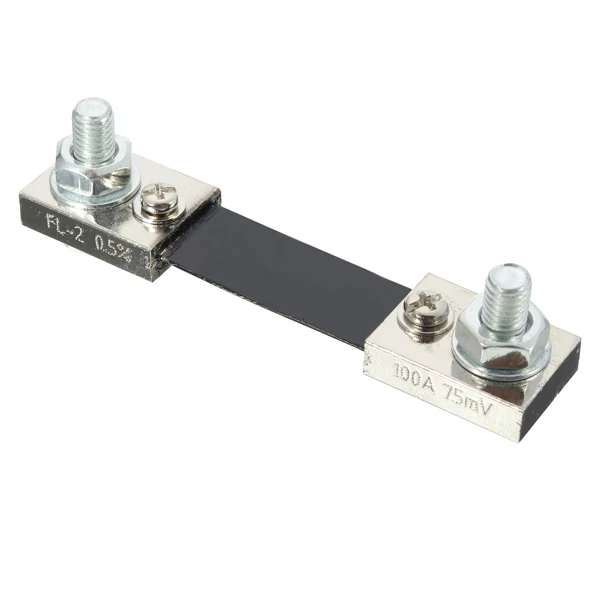

1 х 100А шунт
