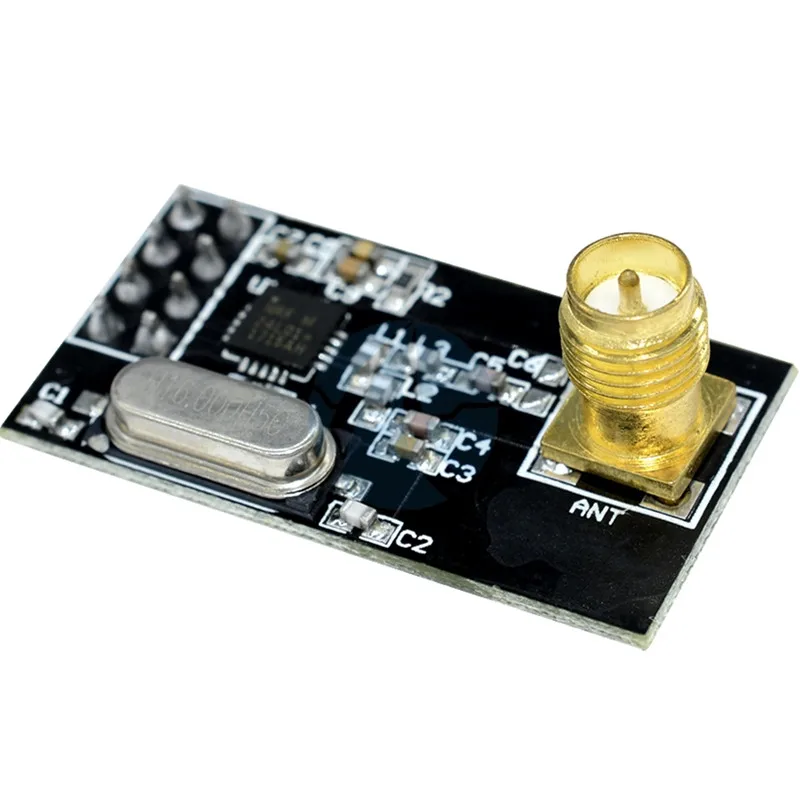

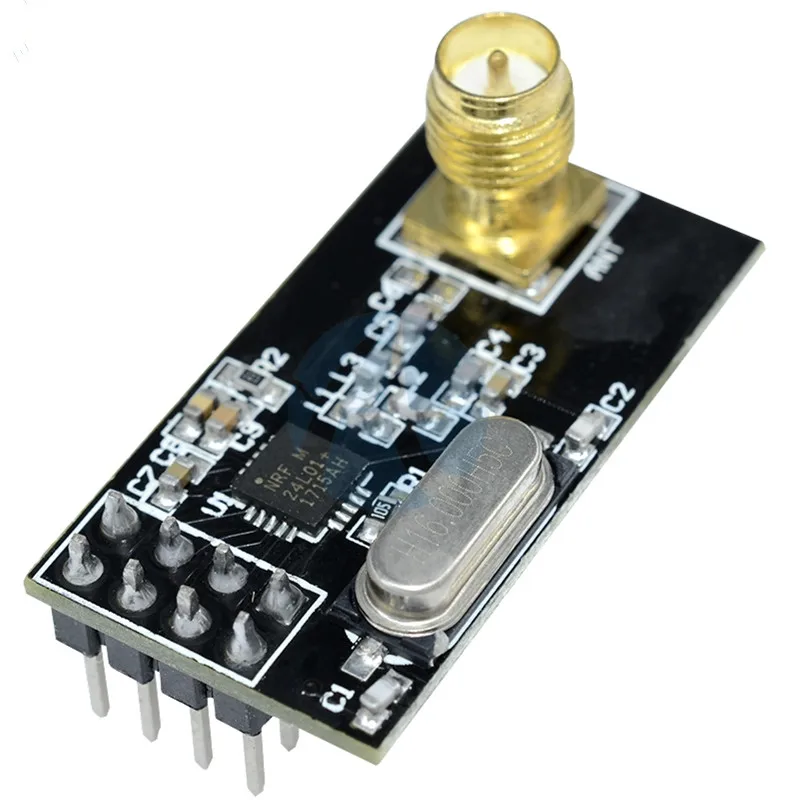

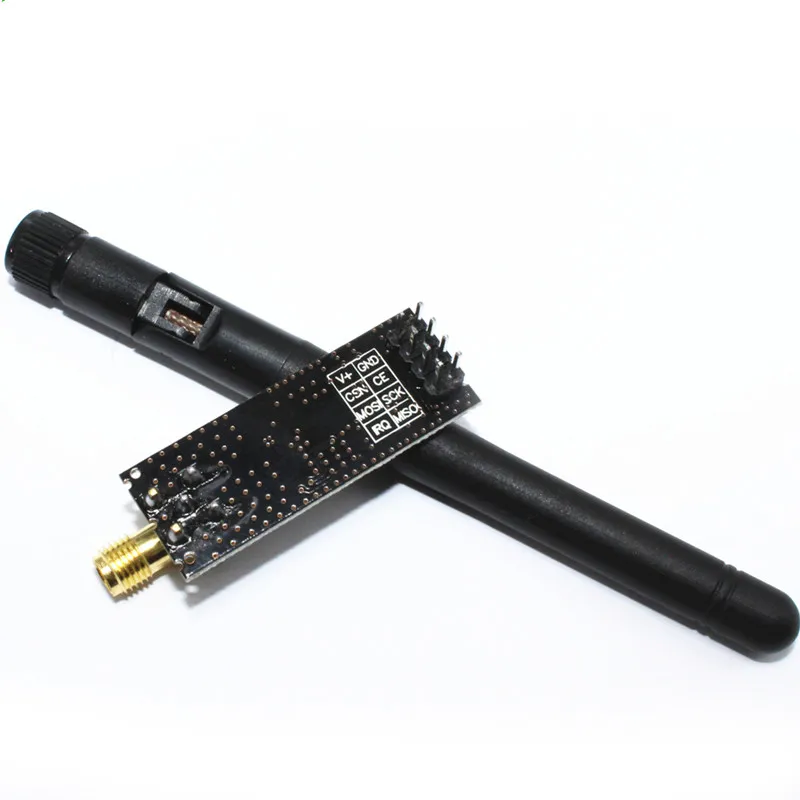

Беспроводной модуль 2 4G для Arduino NRF24L01 + PA LNA с антенной 1 км 1000 м Пульт

2,4G беспроводной модуль для Arduino NRF24L01 + PA + LNA с антенной 1 км 1000 м Пульт дистанционного управления RF приемопередатчик панель беспроводные платы

• 100% новый и высокое качество

• Arduino Raspberry Pi Совместимый Беспроводной 2,4 ГГц трансивер

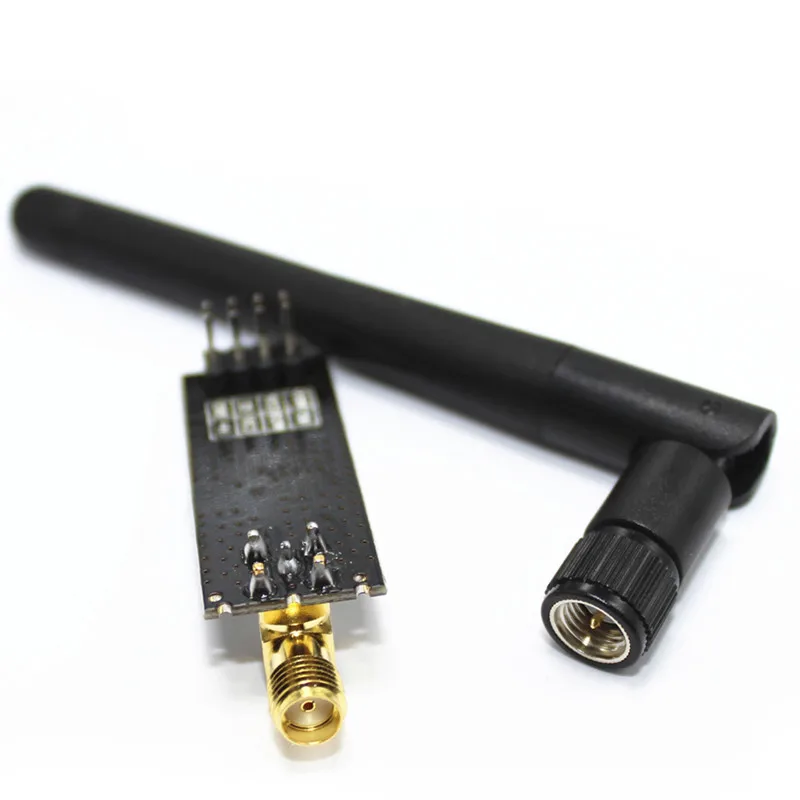

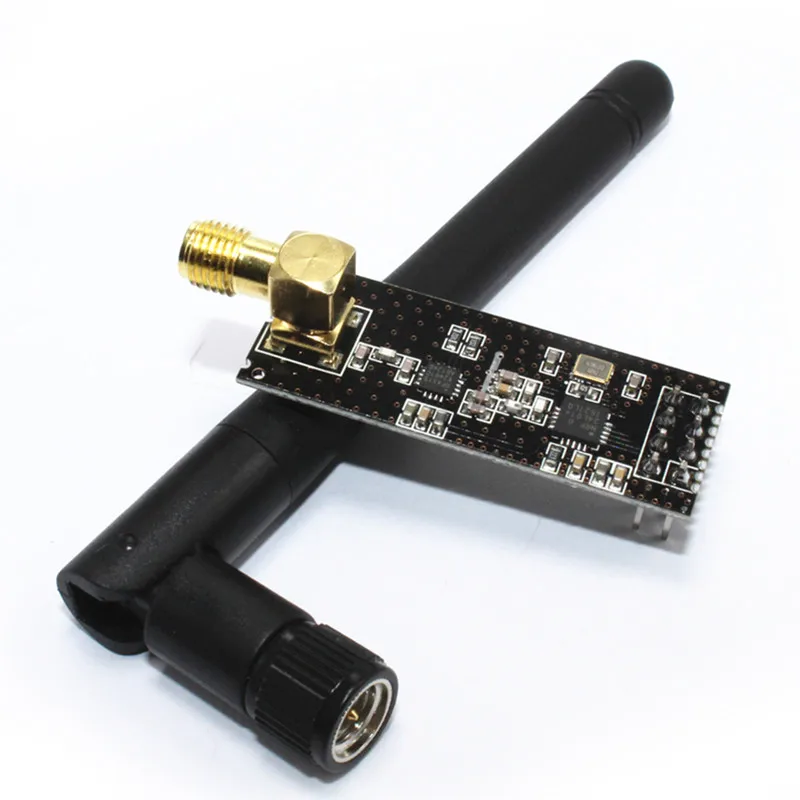

• Включает в себя 2,4 ГГц 2.2dBi утка антенна

• Сигнал PA (усилитель мощности) и LNA (малошумный усилитель) значительно расширяет диапазон этого модуля

• Применение: беспроводные периферийные устройства, системы дистанционного управления, такие как радиоуправляемые транспортные средства и Бытовая электроника, беспроводная передача голоса, такие как VoIP, Беспроводные сенсорные сети, беспроводные сети, домашняя и коммерческая Автоматизация

• В комплект входит:

  -NRF24L01 модуль с PA и LNA

  -2,4 ГГц 2.2dBi утка антенна

• В nRF24L01 представляет собой 2,4 GHz ISM полоса трансивер

• Дальность обзора до 1 км (см. Раздел «важное примечание» ниже)

• Включает в себя компоненты поддержки платы и RFX2401C, который является PA (усилитель мощности) и LNA (малошумный усилитель)

• Множество микроконтроллер может общаться и настройте nRF24L01 в течение 4-pin последовательный периферийный Интерфейс (SPI). Регистры конфигурации доступны через SPI соединение. Настраиваемые параметры включают частотный канал (125 выбираемых каналов), выходную мощность и скорость передачи данных (скорость передачи данных: 250 кбит/с, 1 Мбит/с и 2 Мбит/с).

• На чип регулятор напряжения принимает напряжение питания от 1,9 до 3,6 V.

• Модуль имеет Толерантные входы 5 В, что позволяет напрямую подключать контакты SPI к Arduino.

• Внутренняя фильтрация приводит к высоким уровням соответствия нормативам РФ. Радио модуля использует модуляцию Gaussian Shift Keying (GFSK), а также быстрое автоматическое управление коэффициентом усиления (AGC).

• Модуль включает в себя запрос прерывания (IRQ) pin, который может быть использован для пробуждения хост-микроконтроллера, (ex: Arduino), от сна, когда модуль получает передачу, обеспечивая большую энергосбережение в устройствах батареи.

• Авто-признание и возможность автоматической повторной передачи

• Вес: 13,28 г (0,468 унций)

• Размеры рабочей поверхности, за исключением контакты: 15,5 мм (0,61 ") в ширину с изображением старых разбитых x 40,7 мм (1,6") Длина х 12,2 мм (0,48 ") высота

• Размеры антенны, в тех случаях, когда она будет под углом 90 градусов: 87 мм (3,43 ") (высота) x 9,5 мм (0,37") Диаметр

• Чтобы максимально увеличить расстояние передачи/приема (диапазон), мы рекомендуем следующее:

  Использование более медленной скорости передачи данных, предпочтительно 250 кбит/с

  В дополнение к контакту разъема GND мы рекомендуем также подключить ваш источник земли к земле через отверстия или кастеляции возле латунного антенного разъема

  Добавление 10 мкФ конденсатор с алюминиевой крышкой, через GND и V + для того, чтобы помочь с мощности потребности во время передачи и приема

  С помощью специального 3,3 V источник питания вместо Arduino 3,3 В питания, хороший 3,3 V регулятор, таких как LD33V работает хорошо

• Изображение для иллюстрации, надеюсь, вы понимаете это

•  2,4G беспроводной модуль для Arduino RF24L01 + PA + LNA с антенной
