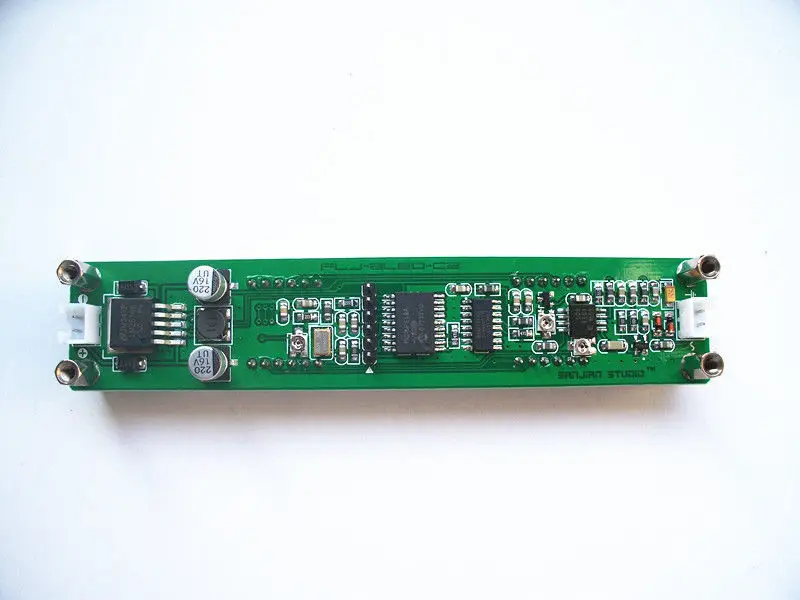

PLJ-6 светодиодный-H-это высокая стоимость шести светодиодный дисплей частоты, разработанный специально для модуля HAM, в основном для устройств отображения, таких как значения частоты трансивера, также могут быть использованы в обычных частотных измерениях. Модуль имеет компактную, надежную производительность, визуальные эффекты, низкую стоимость и так далее.

Основные детали продукта:

Мастер микрочипом США (микрочипом) PIC16F648A как ядро частотного счетчика 65 МГц.

Япония KDS опорной частоты температурной компенсацией управляемый напряжением кварцевый генератор (± 2,5 ppm VC-TCXO)

Уникальный контроль ворот и точный алгоритм времени (прерывание таймера)

Задвижка (обновление дисплея) время 0,64 секунд, отображение частоты в реальном времени.

Точность измерения частоты 10 Гц/100 Гц (цифровая правая) опционально.

Двойной дизайн, если значение и плюс/минус заданный режим можно использовать отдельно, независимо друг от друга.

Дисплей драйвер с светодиодный Дисплей специальный чип, высокая яркость, цифровая трубка, меньше зарубежных помех.

ARK six .56 дюймов с использованием цифрового дисплея, автоматическое отключение недопустимого нуля, восемь регулируемых яркости.

Схема простая и разумная структура, управление двумя кнопками, простое управление.

Настройки автоматически сохранены, загрузка напрямую вызвана.



Технические параметры

1. Время ворот (время ворот)
0,64 во-вторых

2. Измерьте канал (каналы измерения)

Входное сопротивление (сопротивление): Высокое сопротивление

Диапазон измерений (диапазон измерений): 1 МГц ~ 999,999 МГц

Точность (точность): 100 Гц/1000 Гц

Чувствительность (чувствительность):

HM8134-2 тестовые данные (только для справки)

Тесты частота (МГц) 5-10 30 60 100 150 200 300 450
Чувствительность (МВ-модулируемый сигнал)-50 40 20 20 30 30 30 40 60
Тесты Частота (МГц) 500 550 600 700 800 900 1000 1100 1200
Чувствительность (МВ-модулируемый сигнал), на рост 80, 90, 90 120 150 180 230 360 410

3. Если Настройка (Смещение частоты)

Независимый двойной дизайн, если настроить Минимальный прирост 1 кГц, средний диапазон 0 ~ 999,999 МГц, можно установить, чтобы добавить или вычесть, если режим, заводское значение по умолчанию-нулевая Промежуточная частота (т. Е. Значение дисплея-частота сигнала).

Частота (частота)

Потепление 13,000 МГц 5032 посылка использует управляемый напряжением кварцевый генератор (VC-TCXO), частота стабильность ± 2,5 частей на миллион.

5. Рабочее напряжение (рабочее напряжение)

Вход постоянного тока: 8 В ~ 12 В (рекомендуется 9 В)


6. Рабочий ток (ток)

(Напряжение питания: 9 В Яркость: 4 полной яркости)

Цифровые модели:

Рабочий ток (мА)

SMA410563 Красный 100

SP610561B синий 85

SP810561G3 Зеленый 85

SP510561Y2 желтый 100 Сумки из натуральной кожи

SP2105619 армейский зеленый 100



7 показывает среднюю (отображение цифр)

Шесть общих анодных цифровых дисплеев, самый высокий шестизначный дисплей.

8. Яркость дисплея (Helligkeit)

8 светодиодный-яркость регулируется, заводская настройка-четыре яркости.

9. Физические размеры (физические размеры)

Длина × ширина × высота (длина × ширина × высота): 91 мм × 28 мм × 20 мм

9. Качество модуля (вес) 40 г

10. Бортовой интерфейс (Schnittstellen)

ВЧ вход (входной сигнал сигнала): HX2.54-2P боковой порт

ICSP (интерфейс программирования): HX2.54-6P штифты бокового порта

Вход постоянного тока (интерфейс питания): HX2.54-2P боковой порт

Посылка содержание
100% Фирменная Новинка
1X1 МГц ~ 1000 МГц PLJ-6LED-H частота частотного счетчика модуль измерения
