Высокоточный инструмент для измерения емкости и индуктивности LC200A ручной

Высокоточный инструмент для измерения емкости и индуктивности LC200A ручной

Введение продукта:

Инженеры, участвующие в электронном развитии, часто должны измерять индуктивность и емкость, а цена индуктора и емкостного счетчика, продаваемого на рынке, выше, И измерение небольшой индуктивности и небольшой емкости больше. Этот инструмент основан на инструменте.LCПринцип резонанса добавляется к точному измерению и расчету высокоскоростного микроконтроллера, и его можно измерить.1uHСледующая индуктивность и менее1pFНебольшая емкость, которая также является характеристикой этого инструмента, особенно подходит для производства микроволновой печи и трансформатора питания переключателя, индуктивный фильтр и так далее.

LC200AПортативный индуктивный и Емкостной Измеритель-это изысканный продукт, сделанный нашим институтом.LCТестер имеет характеристики большого диапазона измерений, высокой точности и удобной работы. Он оснащен синим пластиковым корпусом и внутренними качественными компонентами.4.Секция5 #Питание от аккумулятора, специфическое использование9 вИнструменты с питанием от аккумулятора могут сэкономить больше затрат. Если используются щелочные батареи, они будут работать непрерывно.60Ежечасно, в то же время5Интеллектуальная функция автоматического отключения питания за считанные минуты, то есть, этот инструмент может интеллектуально анализировать, использует ли пользователь инструмент, если не измеряется, он находится в5Питание автоматически отключается через пять минут. Таким образом, прерывистое использование изменит батарею около полугода, не меняя батарею. Если пользователи должны работать в течение длительного времени, рекомендуется принятьМиниusbПодключение илиDV5VИсточник питания более энергосберегающий.

Особенности продукта:

1. Портативная, низкая мощность

TwoHigh точность, высокое разрешение

Функция хранения ThreeData

4. Три типа источника питания: Мини USBDC 5 в адаптер питания, 4section5 # батарея

Жидкий кристалл FiveLCDA с подсветкой

6. Автоматическое отключение питания

7. Простота в эксплуатации, высокая стоимость

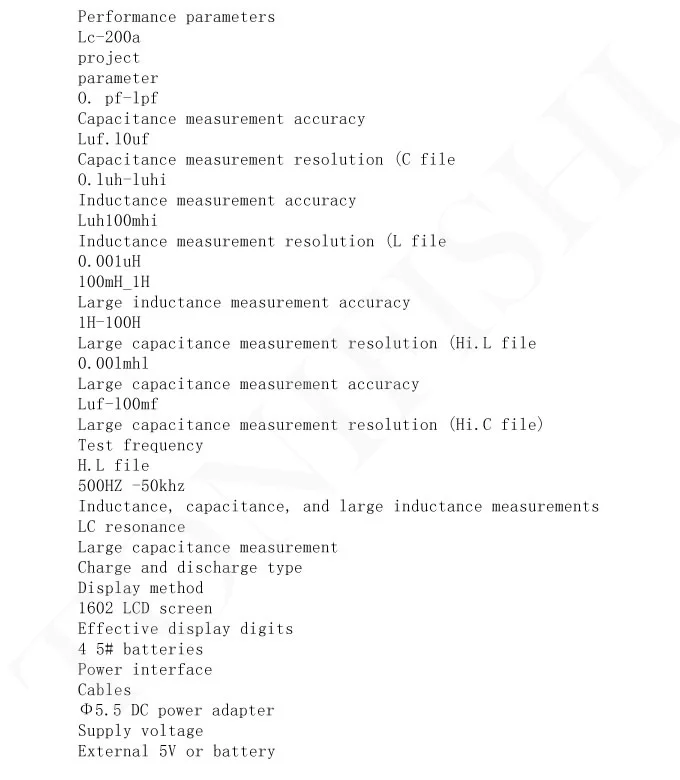

Показатели производительности:

Режим питания: 4 батареи 5 #, интерфейс miniUSB или блок питания 5 В.

Сварка с соединительными компонентами, Стабильная и надежная!

Ниже приведены некоторые из измеренных фотографий:

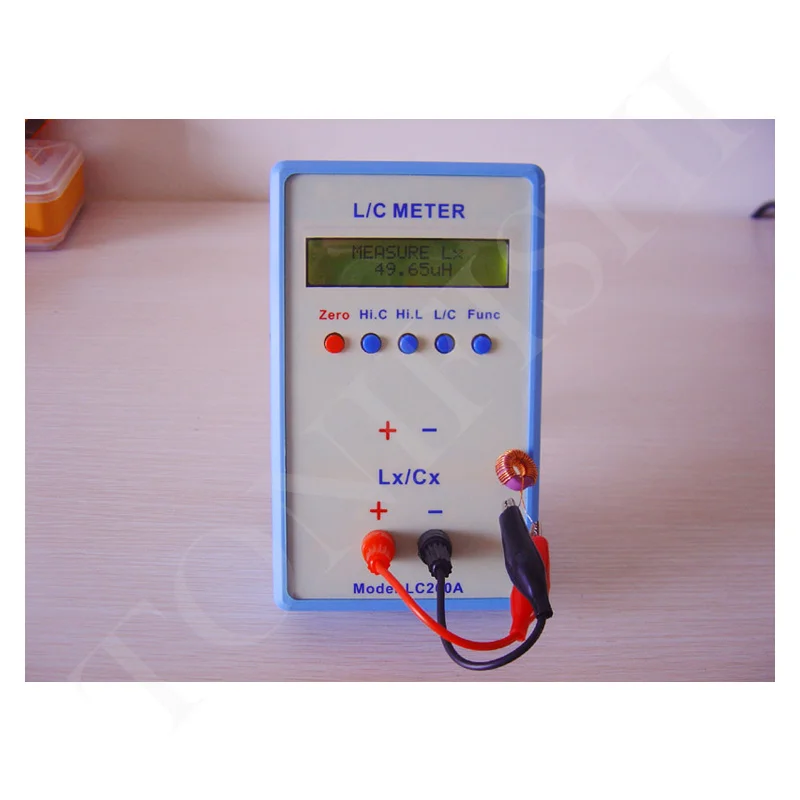

Первое изображение-использовать L шестерню этого инструмента для измерения индуктивности магнитного индуктора. При измерении необходимо отметить, что зажим короткое замыкание (эквивалент количества индуктивности 0) перед тестированием, что составляет 0 для более 1 секунды, И 0 может устранить внутреннюю индуктивность тестового зажима, а затем сохранить состояние зажима как можно больше. Индуктор может быть измерен.

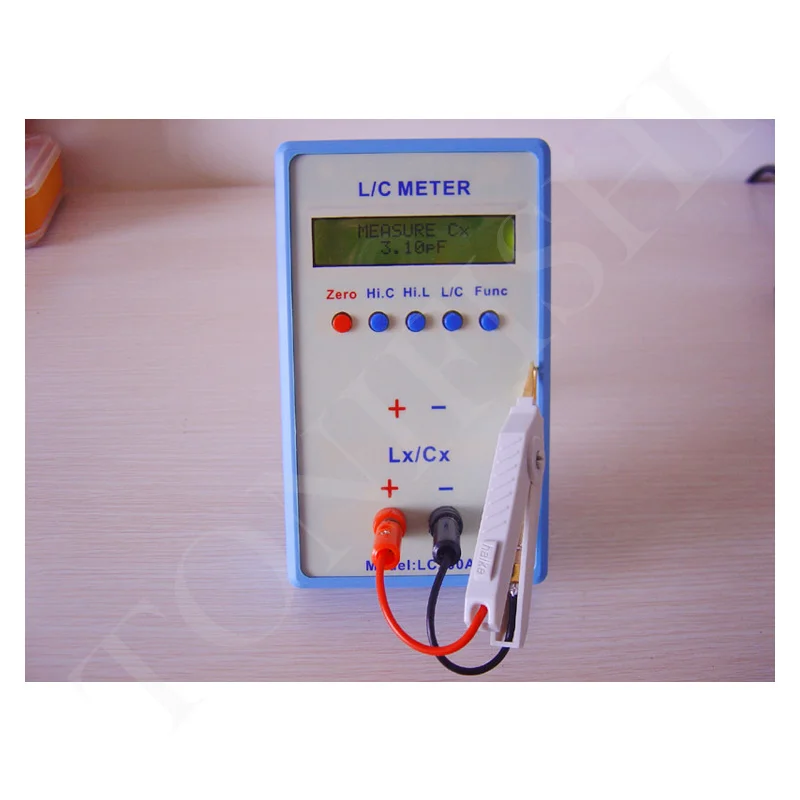

Вторая фотография-это проверка очень маленького трехкратного конденсатора. В тесте используется тестовый зажим патч-элемента, который требуется пользователю, 20 юаней и один платеж.

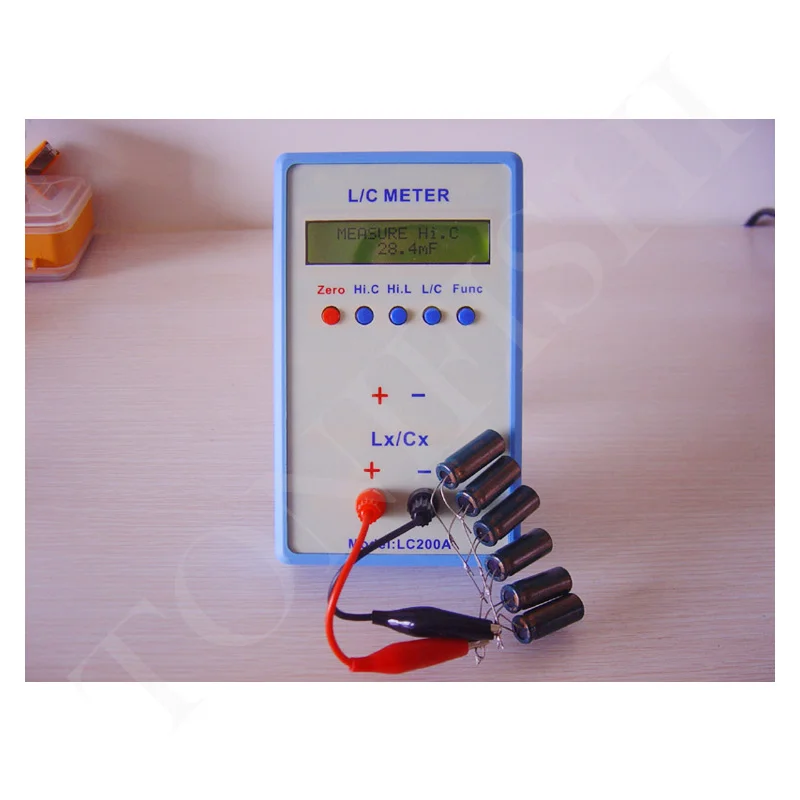

Третье изображение-измерить емкость шести 4700 мкФ параллельных конденсаторов. Измеренная мощность составляет 28,4мф, что необходимо отметить, что положительный электрод электролитического конденсатора красный, а отрицательный электрод-черный.

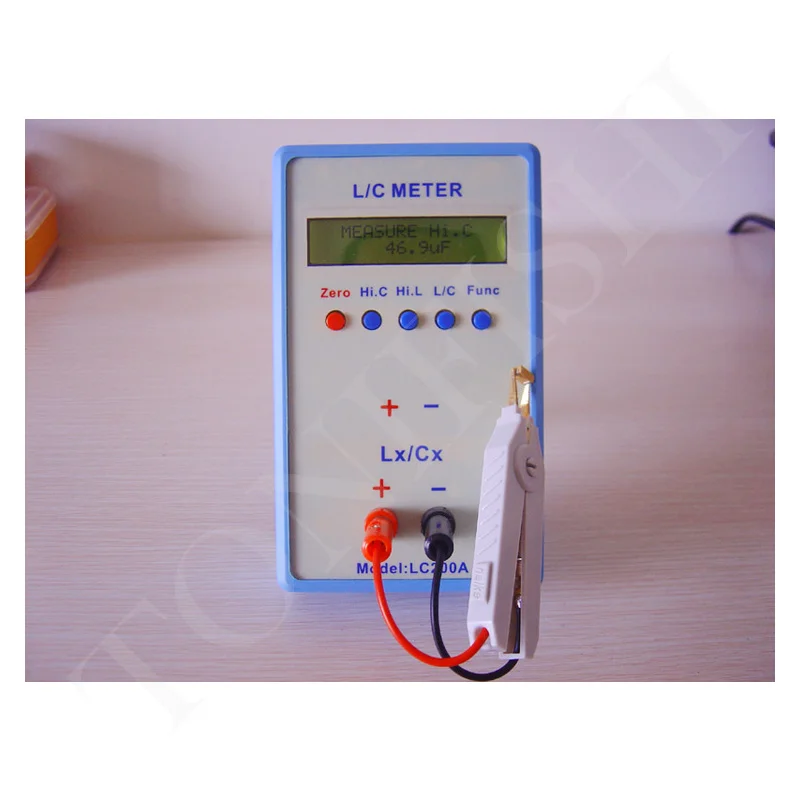

На четвёртом рисунке используется тестовый зажим для проверки танталового конденсатора 47 мкФ.

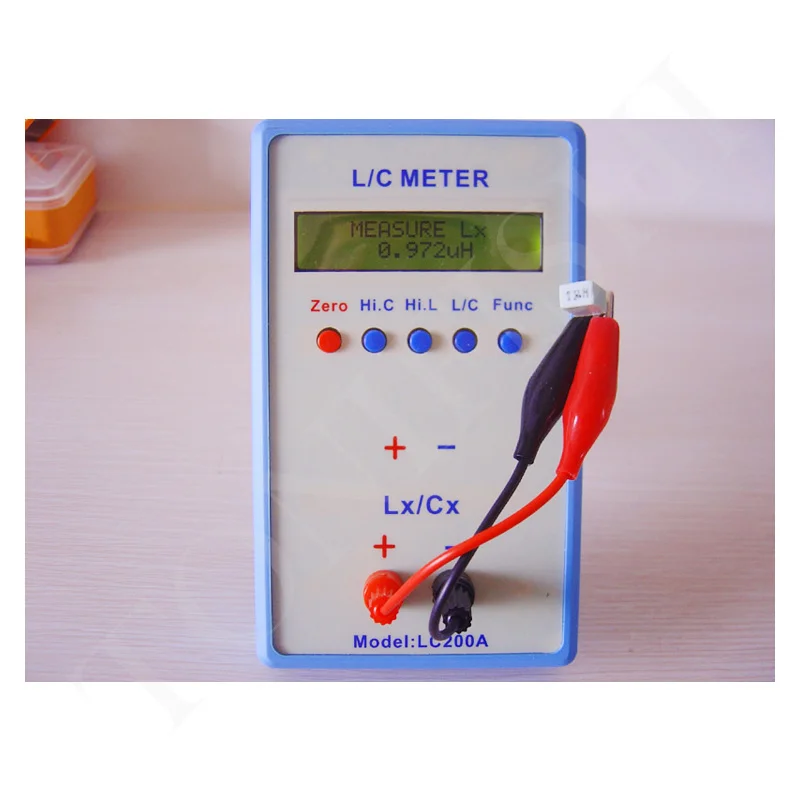

Пятое изображение-это измерение прямой индуктивности 1uH. Мы должны обратить внимание на 0 при измерении небольшого значения и держать тестовый зажим как можно дольше.

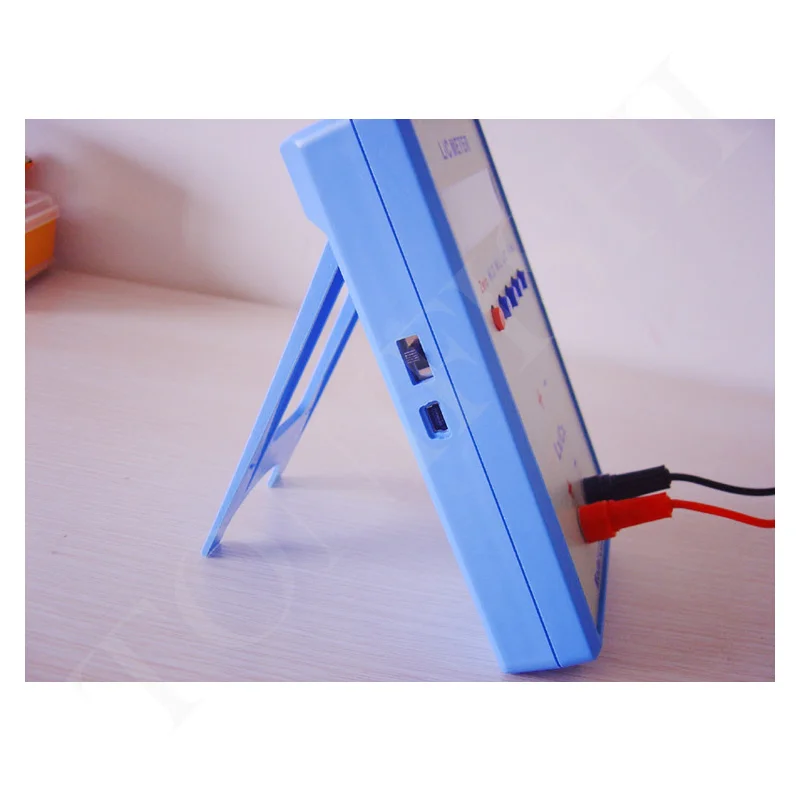

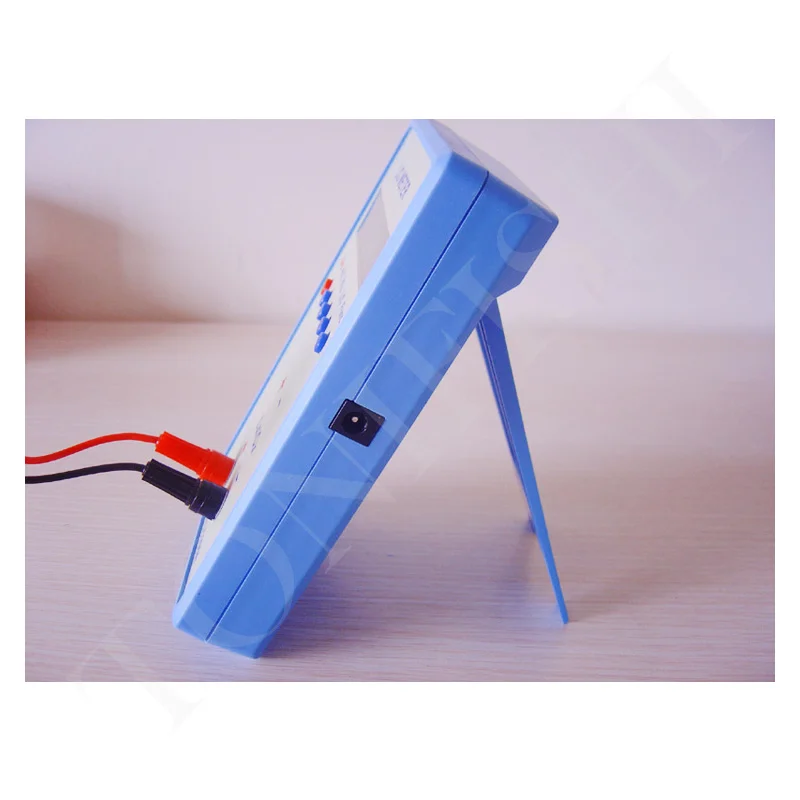

Боковые и задние фотографии:

Тестовая линия зажима крокодила

Три. Инструкции по использованию

(1). Подключите блок питания computerUSB для тестера, аккумулятора или адаптера питания и включите выключатель питания.

(2).Выберите подходящую шестерню в соответствии с измеряемыми компонентами, чтобы выбрать индуктивность, которая будет измерена. LxCapacitanceCxBig индуктивность большой емкости можно увидеть на экране:

Дисплей индуктора: измерение Lx в диапазоне

Емкостной дисплей: измерение Cx 0.00pF

Большие индукторы показывают: Измерьте Привет. Л над диапазоном

Большой емкостной дисплей: измерение Hi.C 0,00 мкФ

В связи с тем, что принцип тестирования шестерни сначала отличается, CandHLThe режим работы третьей шестерни выглядит следующим образом:

Показано, что тестовый терминал открыт, поэтому индуктивность отображается в диапазоне. В это время, если вы короткое замыкание тестового терминала, он будет отображаться:

Большие индукторы показывают: измерение Hi.L 0.000mH

Дисплей индуктора: измерение Lx 0.000uH

Емкостной дисплей: Измерьте Cx над диапазоном

3. Предполагается, что измерение емкости не выполняется, когда терминал прибора открыт. 0or, индуктор не отображается, когда тестовый конец прибора является короткой схемой 0, вы можете выполнить обнуление. Конкретные методы делятся на два режима: емкость и индуктивность.

(A) режим ёмкостиВы можете нажать красный, когда вы открываете тестовый терминал инструмента. Кнопка ZeroButton, появится: вычисление... оставайтесь в прессе и оставайтесь в течение 1 секунды, ожидая displayCALCULATING... После завершения процесса возврата к нулю, он будет show0.00pFAfter, вы можете проверить тестер подключения к испытанию емкости.

(B) индуктор и большой Индуктивный режимВы можете нажать красный, когда тестовый терминал инструмента коротко замыкается. Кнопка ZeroButton, появляется: вычисление... оставайтесь в прессе и оставайтесь в течение 1 секунды, ожидая displayCALCULATING... После завершения процесса возврата к нулю, он будет show0.000uHor0.000mHAfter, что, вы можете проверить тестер индуктора.

(3) (3)Следует обратить внимание на измерение меньшей емкости и индуктивности. 0. Устранить, вы можете стараться поддерживать доступ тестового зажима к компонентам до и после осанки теста как можно последовательнее, может устранить ошибку, вызванную тестовой линией.

(4).. При измерении результатов отображения нажмите правую боковую кнопку, чтобы отобразить частоту тестирования тока.

Пожалуйста, убедитесь, что измеряемая емкость полностью разряжена.Затем красный тест подключен к положительному электроду, черный тест подключен к конденсатору отрицательный, и результаты теста можно прочитать с экрана дисплея. Важно обратить внимание на измерение большей емкости. 10mfwhen это выше, время тестирования превысит 1 секунду, чем больше емкость, чем дольше время тестирования. 100 mfabout7-8, результаты могут быть произведены за секунду или около того. Если результат теста неточен, возможна Самостоятельная калибровка и нажмите тестовую папку, когда она открывается. 0, появится: вычисление... оставайтесь в прессе и оставайтесь на 1 секунду, ожидая отображения... После этого отпустите кнопку для завершения процесса калибровки.

Четыре, проблемы, которые требуют специального описания: (пользователи должны читать)

1. После измерения индуктивности, емкость должна быть измерена, или индуктивность должна быть измерена после измерения емкости. Если результаты тестирования более точные, необходимо выполнить 0 операции, но общий режим LC должен быть сделан сначала до 0 из большого режима индуктивности, в противном случае ошибка слишком велика.

2. При измерении электролитического конденсатора, пожалуйста, обратите внимание на полярность, красный и черный.

3. Если 0 отображается перед измерением, а иногда и 0, это может быть отрицательным, но это не показывает отрицательных значений.

4. Нажмите до 0 операции, при вычислении появляется... затем удерживайте состояние нажмите ed в течение 2-3 секунд. На экране появится запрос на запись параметров. Нулевой параметр возврата будет сохранен во флэш-памяти микропроцессора. В этот момент вы можете ослабить кнопку 0 и автоматически настроиться в следующий раз, когда вы его используете.

5. В тех случаях, когда постоянной ёмкости, универсальный конденсатор (C шестерни) крупнее; Высокий каблук (выше 0,1 мкФ), в случае, если постоянной ёмкости, универсальный конденсатор больше; Высокий каблук (выше 0,1 мкФ), ошибка велика, тестовый конец можно короткое замыкание и внутренние параметры нажимаются нажатием красной кнопки сброса, и удерживается ноль нажатия, И так далее. Отпустите ноль.

6. При подключении компонента к тестовому концу строго запрещено нажимать кнопку «нулевой». Эта операция приведет к полной ошибке. Пользователь должен выключить устройство сразу же после выключения. Если параметры ошибки хранятся во вспышке, то существующие параметры хранения могут быть откалиброваны сразу же после начала Третьей операции.

7. Строго запрещено тестировать конденсатор, когда он не разряжен, в противном случае это может привести к повреждению прибора.

Вопрос и ответ:

В: как вы откалибруете эти часы?

Тест-зажим answerThe отключен, красная кнопка нажимается долго, и ЖК-экран отображается. Когда кнопка ослаблена в это время, калибровка успешно.Примечание: нет помех рядом с тестовым зажимом при калибровке!

• •


  •
