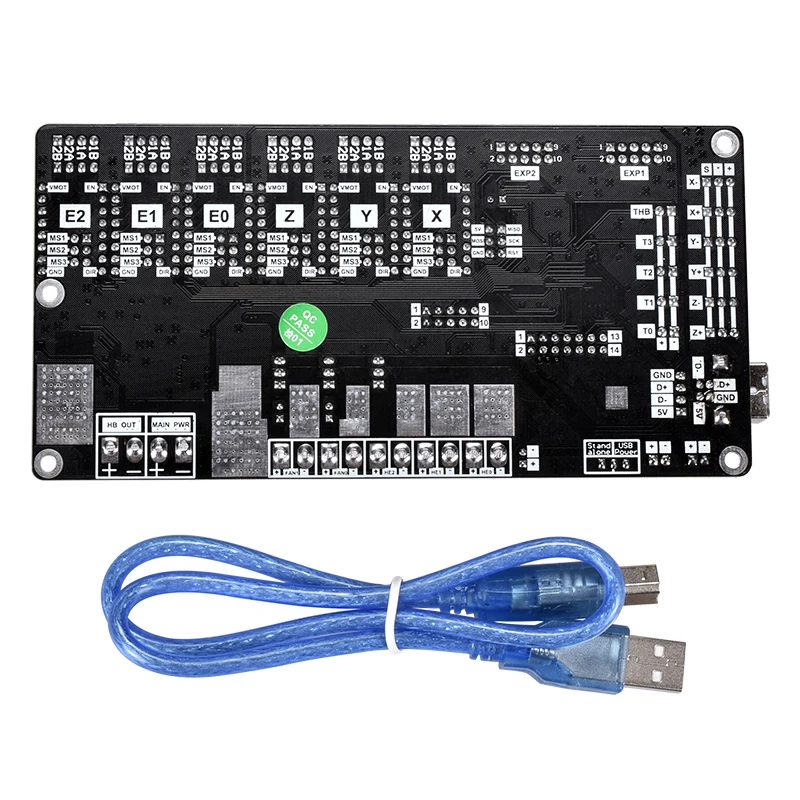

С открытым исходным кодом Tango V1.0 обновление Румба 3D принтер материнская плата с

---



Открытый источник:

//github.com/bigtreetech/Tango

http://certificate.oshwa.org/certification-directory/



















Танго V1.0Baord является R & D для 3D принтера, который основан на процессоре AVR ATMEGA2560 плата контроллера. он поддерживает три разных цвета нити, вы можете использовать персональный компьютер с usb-кабелем для управления 3d-принтером.





Параметры продукта: Название продукта: BIGTREETECH-Tango V1.0 Размер: 150 мм * 75 мм Вес нетто: 99 г (без драйвера) Выходная мощность: 12-24 В Опорный мотор mumber: шесть Поддержка драйвера двигателя: A4988, DRV8825, TMC2100 Экран контроллера: LCD2004, LCD12864 и другой экран Скомпилированный Файл: Arduino IDE Прошивка: Марлин Программное обеспечение контроллера: Printrun, Repetier-Host Характеристика: 1. Интегрированный дизайн, легко устанавливается. 2. По сравнению с другими платами управления 3d-принтером (например, RAMPS и т. д.), Tango V1.0 поддерживает больше драйверов двигателя, уменьшает некоторые прямые вставные части, которые улучшают подключение и стабильность. 3. Есть шесть шаговых двигателей и пять интерфейсов ввода датчика температуры; 4. ЖК-интерфейс расширения, поддержка ЖК-экрана и интерфейса расширения SD, он может достичь автономной печати; 5. Использование ATMEGA2560 в качестве основного чипа управления, с высокопроизводительным USB для UART chip CP2102, он совместим со всеми соответствующими прошивками RAMPS; 6. входная мощность 12-24 В, номинальное напряжение горячей кровати такое же, как входное напряжение источника питания, напряжение горячей кровати будет 12 В, если напряжение источника питания 12 В, и напряжение горячей кровати будет 24 В, если напряжение источника питания 24 В. 7. выход PWM DC (нагревательные стержни, вентиляторы и т. д.); 6 выходов (1 большой ток, 3 средних тока, 2 небольших тока), управляемых высокой производительностью, низким сопротивлением MOS транзисторов, светодиодный индикатор для каждого выхода. Способ установки драйвера: 1. При установке драйвера, вы должны найти GND и DIR на драйвере. 2. Найдите соответствующий GND и DIR на материнской плате и подключите драйвер. 3. Затем Используйте мультиметр для регулировки напряжения. 4. Вставьте радиатор водителя. Примечание: 1. Необходимо различать положительные и отрицательные электроды при подключении источника питания 2. Пожалуйста, обратите внимание на тип драйвера, который вы приобрели, и правильно установите его. 3. Эта материнская плата 3D принтера имеет большой ток, высокие температурные характеристики, должны обратить внимание на противопожарную защиту! Не размещайте эту материнскую плату рядом с легковоспламеняющимися предметами; 4. Температура печатной платы будет резко повышаться, когда горячая кровать нагревается. Если принтер находится в плохом положении циркуляции воздуха, предохранитель печатной платы будет автоматически отключен из-за высокой температуры, и Горячая кровать не может нагреваться; 5. если вы используете механические переключатели в качестве ограниченных выключателей, просто нужно подключить «Сигнал S» и «заземляющий провод» терминалы, и «источник питания +» терминал не должен быть подключен. если это неправильно Подключите механический стоп-переключатель к монтажной плате. Питание +» и «наземные» клеммы сожгут плату. 6. Если вы подключите драйвер TMC2100, пожалуйста, не нужно вставлять крышку короткого замыкания под драйвером. (Если вы выберете TMC2130, это будет очень тихо. ) 1 шт. * Танго V1.0 (Или с драйвером A4988/DRV8825/TMC2100 + 12864LCD/2004LCD ) Tango V1.0 + A4988 + 12864 LCD: Tango V 1,0 + DRV8825 + 12864 LCD: Tango V1.0 + TMC2100 + 12864 LCD: Tango V1.0 + A4988 + 2004 LCD: Tango V 1,0 + DRV8825 + 2004 LCD: Tango V 1,0 + TMC2100 + 2004 LCD:
