Новый 1 шт. ZVS высоковольтный модуль беспроводной передачи arc Tesla катушка высокого напряжения источник питания крутой DIY

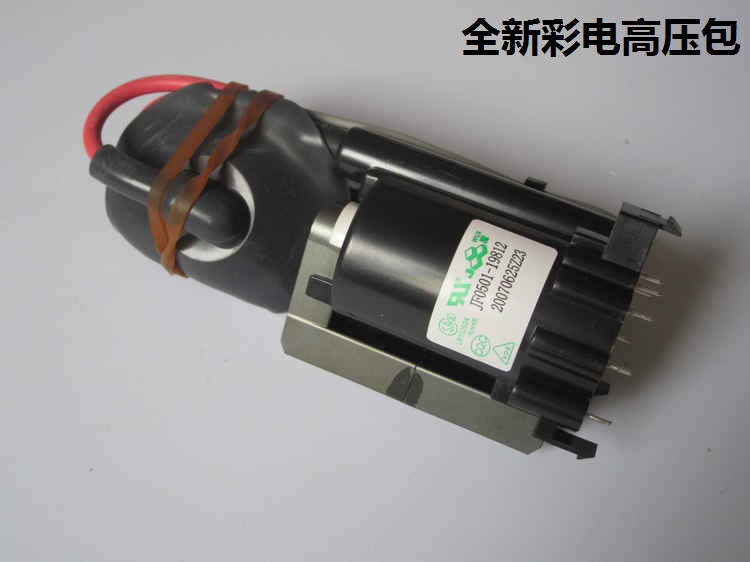

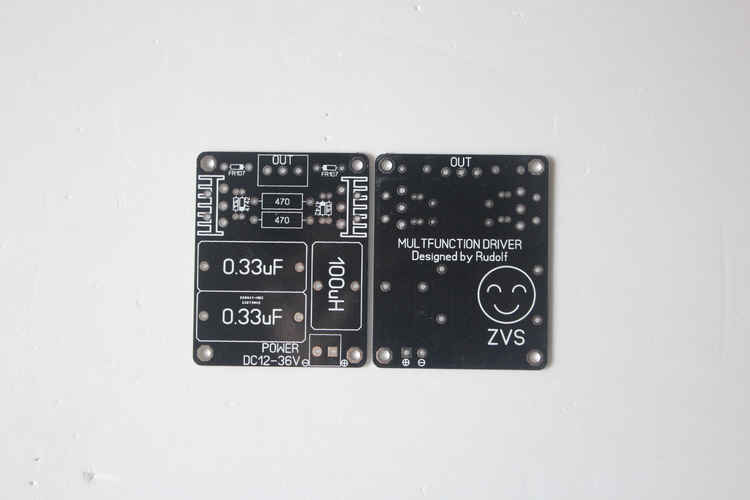

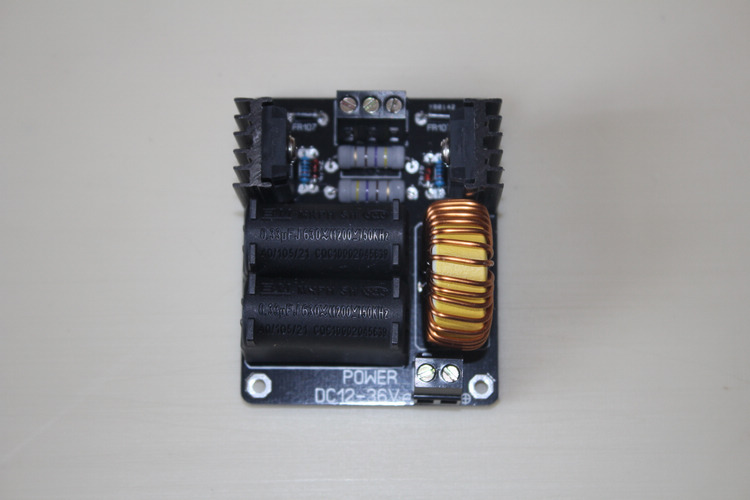

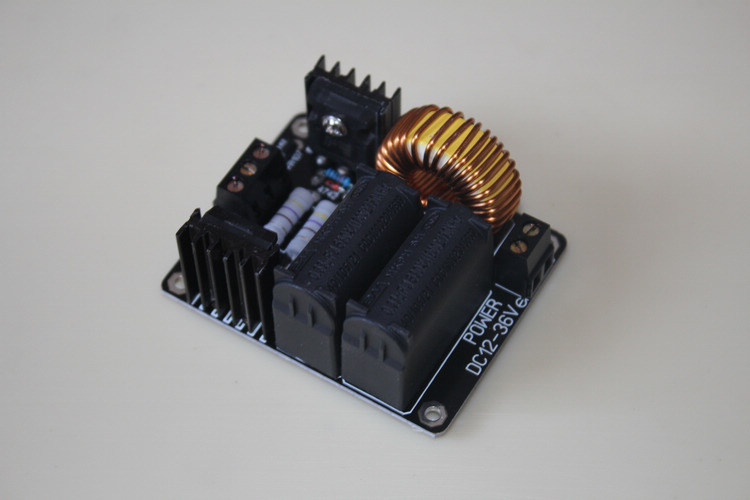

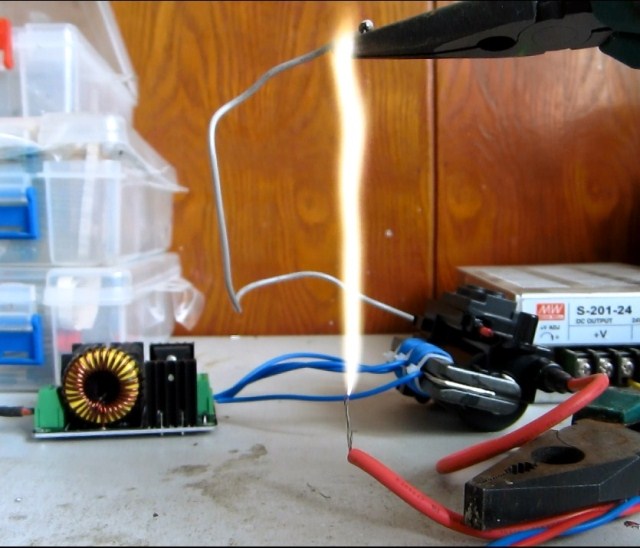

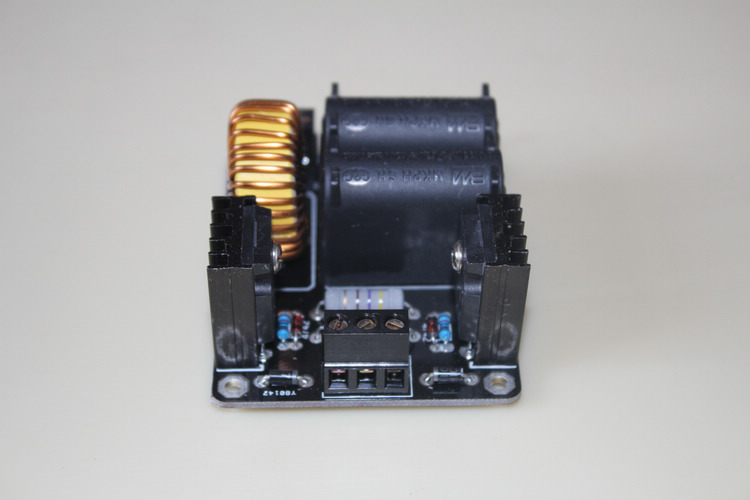

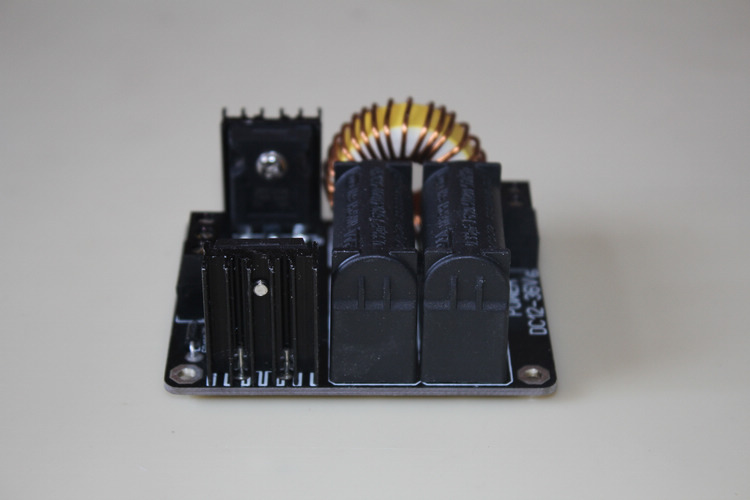

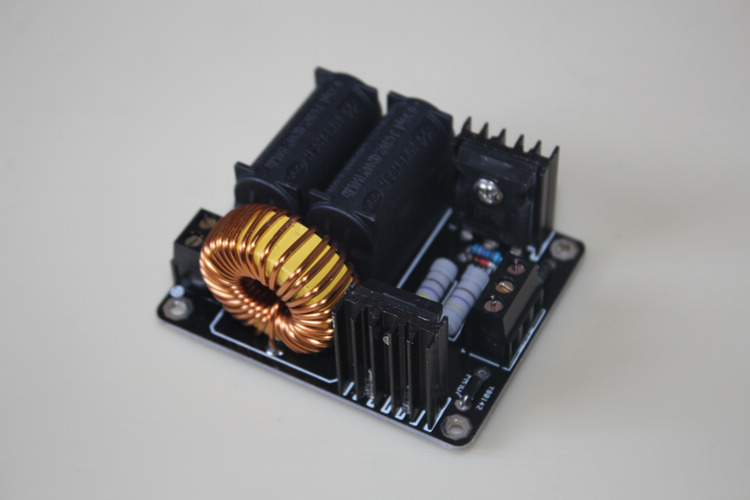

Это схема обратного привода, разработанная иностранцем для привода высоковольтной посылка. Он был назван «ZVS» отечественными энтузиастами из-за переключения нулевого напряжения (переключение нулевого напряжения). Из-за своей большой мощности, низкого тепла, простой и надежный, энтузиасты широко используются для привода spark gap Tesla coil (SGTC) и Jacob ladder, генератора Marx и других устройств.     Схема привода ZVS, представленная Marvel Studio, использует высококачественные компоненты для высокой надежности и мощности. Вход 12-24 В постоянного тока, вы можете использовать импульсный источник питания, свинцовый аккумулятор или литиевый аккумулятор, вы также можете использовать трансформатор после источника питания фильтра выпрямителя, емкость фильтра не менее 10000 мкФ. Выходное Высокое напряжение постоянного тока.   Входное напряжение 12 В выход 10000 в Тяговая дуга около трех сантиметров   Входное напряжение 24 В выход около 2000 в дуга около 5 см   Источник питания 12 В обычно составляет около 50 Вт, и он может работать непрерывно. Мощность источника питания 24 В составляет около 100 Вт, и посылка высокого напряжения нагревается в течение длительного времени. Чем дольше дуга, тем больше мощность, тем быстрее генерируется тепло.   Компоненты, используемые в этой схеме привода, совершенно новые и оригинальные, и никогда не будут вырезаны углы. В отличие от некоторых продавцов, которые режут углы и железные кольца, они также находят повод сказать, что Ферритовое кольцо легко насытить. Монтажная плата двусторонняя, и вся задняя сторона используется в качестве следа резонансной цепи. Сопротивление небольшое и тепло низкое. Хорошая теплоотдача, отличная производительность не сравнима с одной панелью.   Демо-видео (24V вход): Это изображение клиента, тянущего дугу, и длина удивительно 20 см! Тем не менее, это может сделать цепь чрезмерной работы очень быстро.   Двухсторонняя печатная плата, Размер 69*56 мм   Спаянная готовая схема водителя, высота около 34 мм   Катушка зажигания высокого качества В этом магазине используется посылка высокого давления с малым объемом мощности высокого давления, необычная Высоковольтная посылка сопоставима. Когда используется вход 24 В, многие катушки зажигания вызовут зажигание между штифтами. Эта Высоковольтная посылка не будет, ее качество очень надежное, и мощность может достигать 200 Вт!

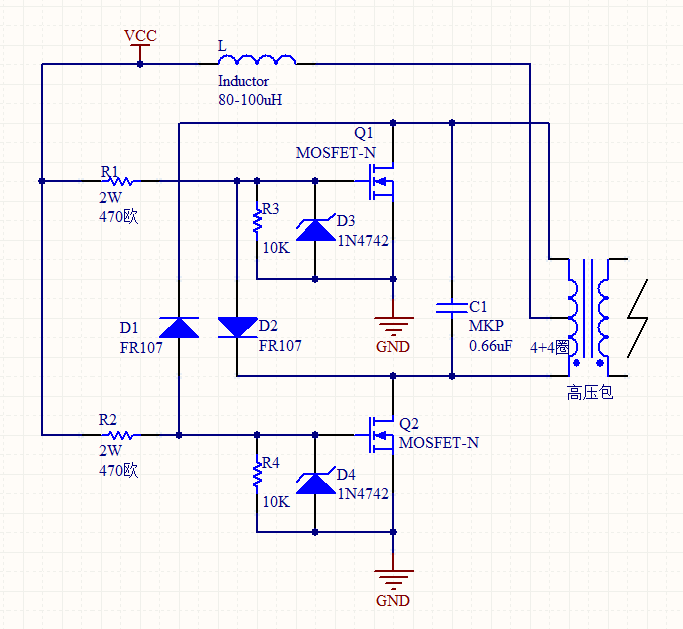

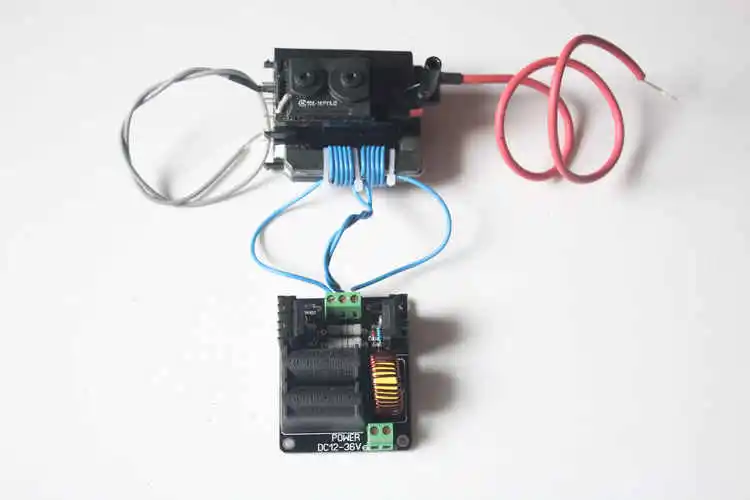

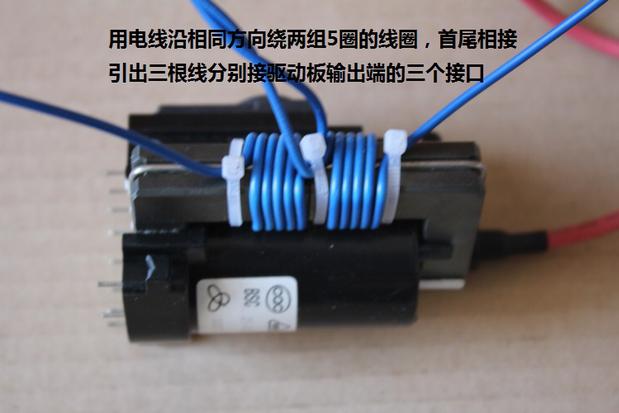

Полный набор монтажных схем

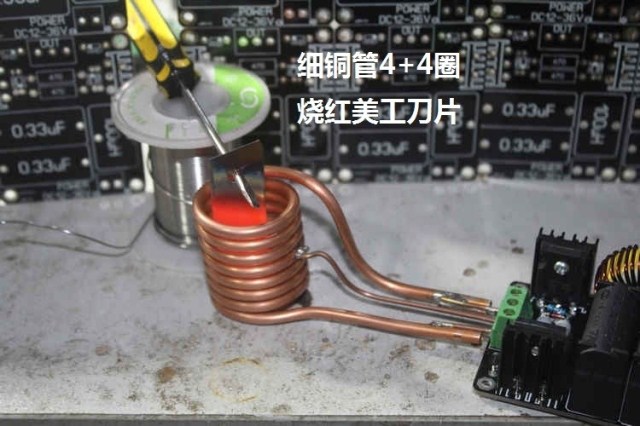

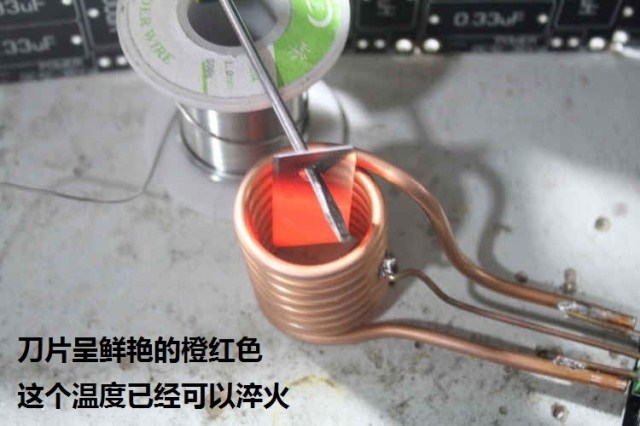

Этот драйвер цепи также может производить Индукционное нагревание:

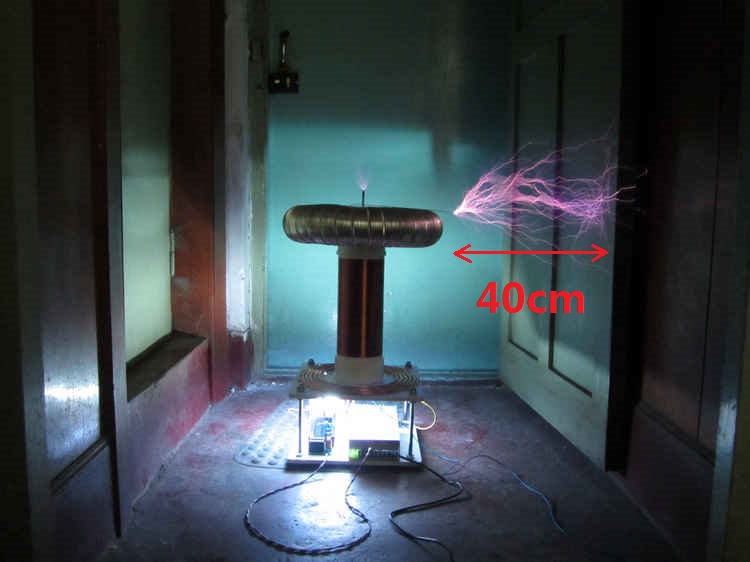

【Common problem】 1. Плата драйвера не работает Проверьте, подключены ли положительные и отрицательные полюсы источника питания и достаточны ли напряжение и ток. Рекомендуется использовать источник питания с напряжением более 12 В и током 5 А или более. 2, сильное магнитное кольцо При использовании трансформатора для питания конденсатор фильтра должен иметь достаточную емкость, в противном случае это приведет к нестабильному напряжению, так что магнитное кольцо самоиндукции может выдерживать большие колебания напряжения и тепла. Рекомендуется фильтровать электролитический конденсатор выше 10000 мкФ. ЭТО Катушка Tesla Spark Gap (SGTC), изготовленная с этим источником питания. Дуга легко 40 см! (Вторичная катушка 30 см вокруг медной части)
