Xilinx FPGA Artix7 Artix-7 XC7A35TXC7A50TМакетная плата поддержка riscv RISC-V набор инструкций Архитектура с Arduino совместимый разъем PMOD разъем

Характеристики Совет по развитию:

• Он использует Xilinx Artix-7 FPGA, Vivado разработки программного обеспечения, и рассчитана на RISC-V сообщества с открытым исходным кодом и FPGA обучения энтузиастов Дизайн Совет по развитию.

• Он объединяет различные периферийные чипы, чтобы обеспечить множество периферийных интерфейсов, включая PMOD, Arduino, JTAG, UART интерфейсы и высокоскоростные интерфейсы для расширения HDMI, VGA, USB 2,0/3,0, камера, Bluetooth, расширительные платы и т. Д. Сильная гибкость.

• Это успешно портов различные RISC-V архитектуры, обеспечивая хорошую экспериментальная платформа для RISC-V процессор дизайн и FPGA разработки продукта, и является предпочтительным аппаратные средства для обучения, научные исследования, разработки проектов и демо-решения.

• Это для инженеров по электронному дизайну, любителей оборудования «сделай сам», всех видов энтузиастов, студентов колледжа и других групп.

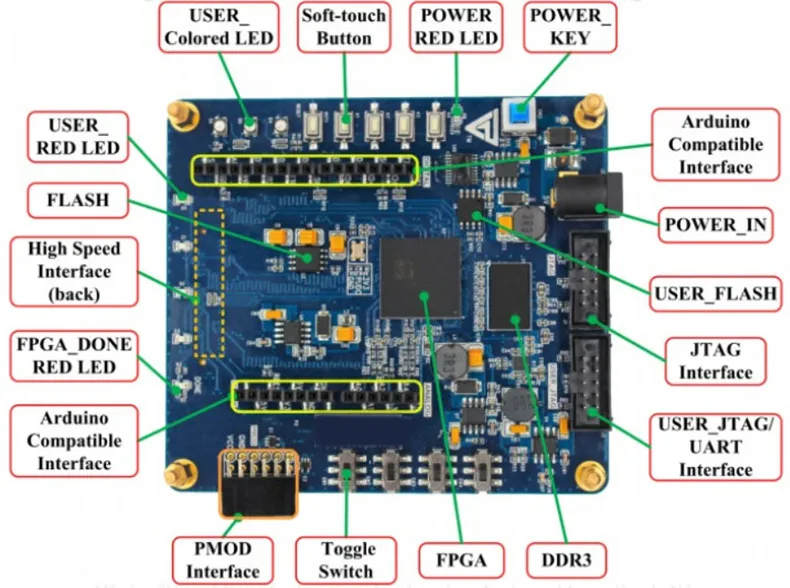

Параметры Совет по развитию:

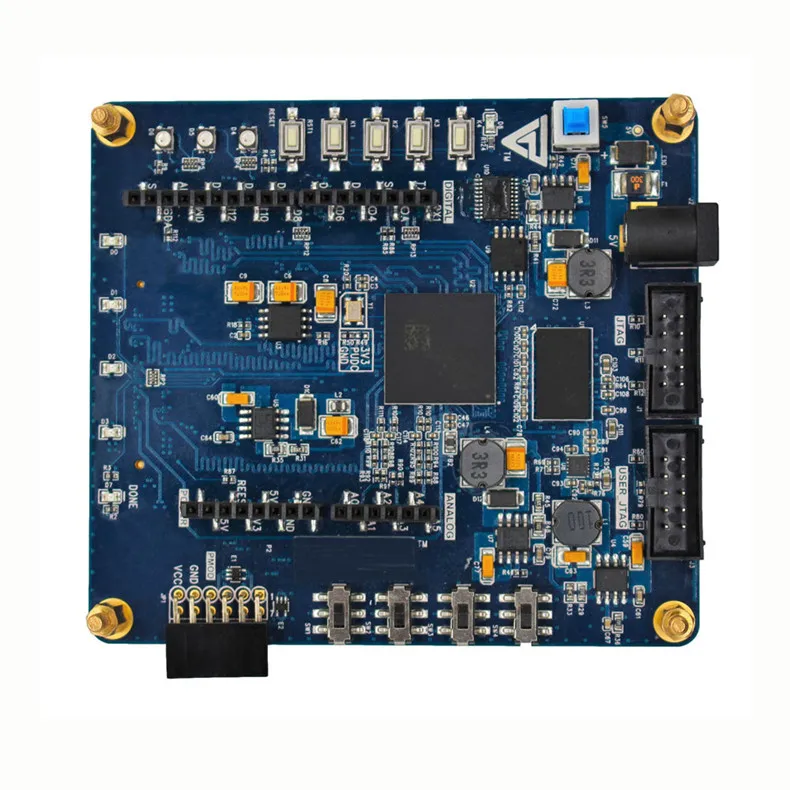

1. FPGA чип: Xilinx Artix-7 XC7A35T-1FTG256C илиXC7A50T-1FTG256C

2. Внешний источник часов FPGA: 50 МГц

3. Вспышка: N25Q064A 8 Мб (64 Мбит)

4. DDR: MT41J128M16JT, 256MB 16Meg * 16*8 банки/MT41J64M16JT, 128MB, 8 Meg * 16*8 банки

5. Светодиодный: один FPGA_DONE светодиодный, один светодиодный, 3 пользователя RGB светодиодный s, 4 пользователя красный светодиодный s.

6. Кнопка: кнопка сброса, 4 сенсорных кнопки, 4-канальный переключатель циферблата пользователя.

7. Джтаг: 10Pin 2,54 мм Интерфейс JTAG.

8. USER_JTAG: 10Pin 2,54 мм Интерфейс JTAG.

9. Система питания: Вход 5 В 3,3 V выход, 1,8 V выход, 1,5 V выход, 1,0 V выход, 0,75 V выход.

10. Разъемы: 1 совместимый разъем Arduino, 1 разъем PMOD, 1 высокоскоростной разъем.

Применение шаги:

Мы обеспечиваем полную подборку и загрузку материалов, что очень удобно для пользователя.

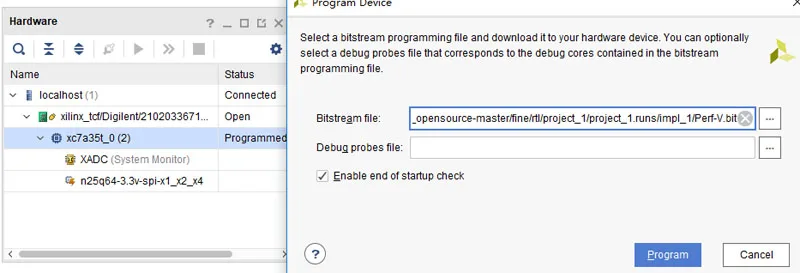

(1) скачайте мягкое ядро на макетную плату с помощью vivado.

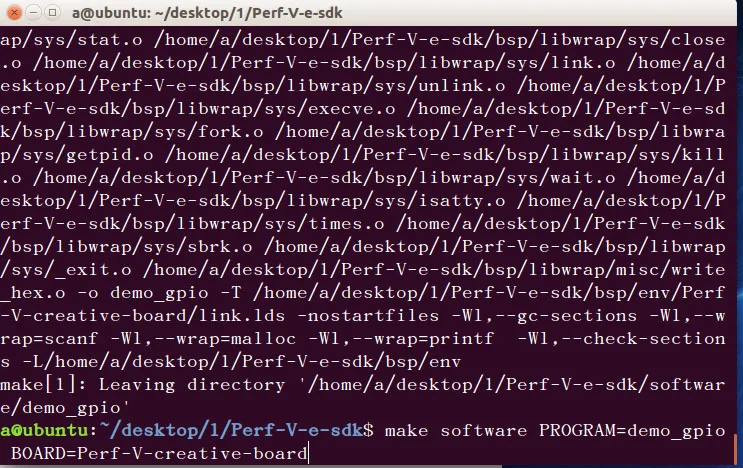

(2)Составитель можно скомпилировать, используя соответствующую команды-составителя с поставляемым макетом. Как показано на рисунке.

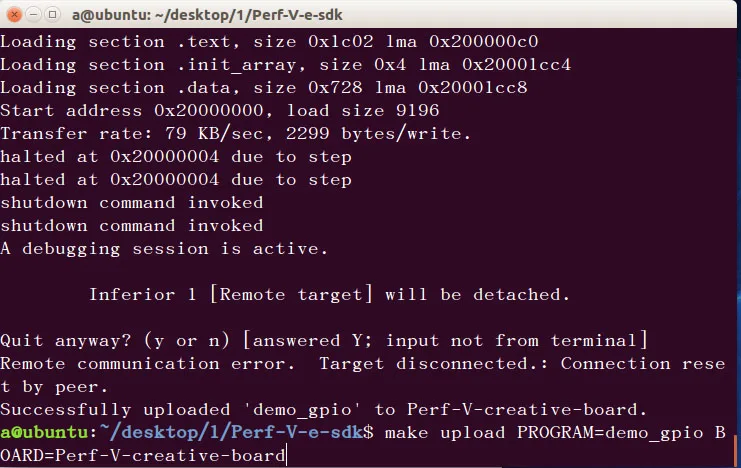

(3) Используйте файл макета, который мы предоставили для выполнения команды для загрузки программы, загрузки программы на плату разработки.

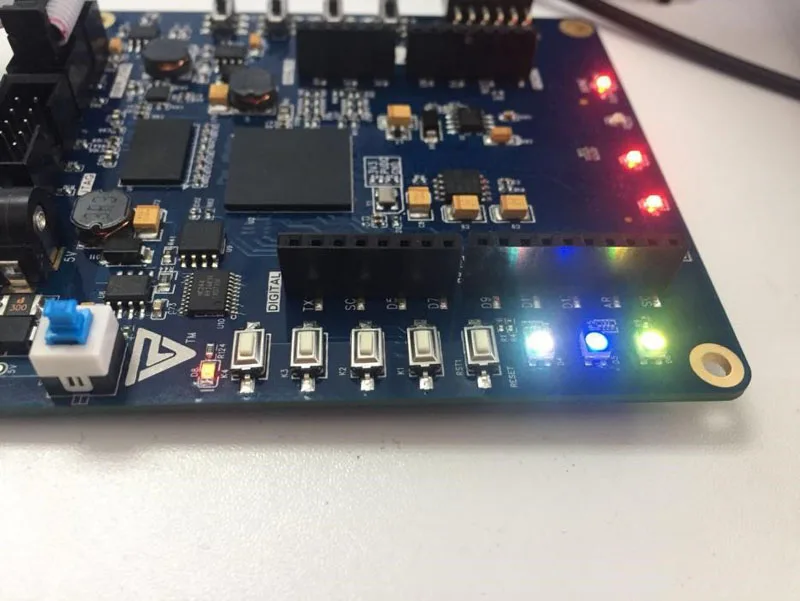

(4) Образец: скачайте трехцветный светодиодный модуль на макетную плату

Частичное примеров:

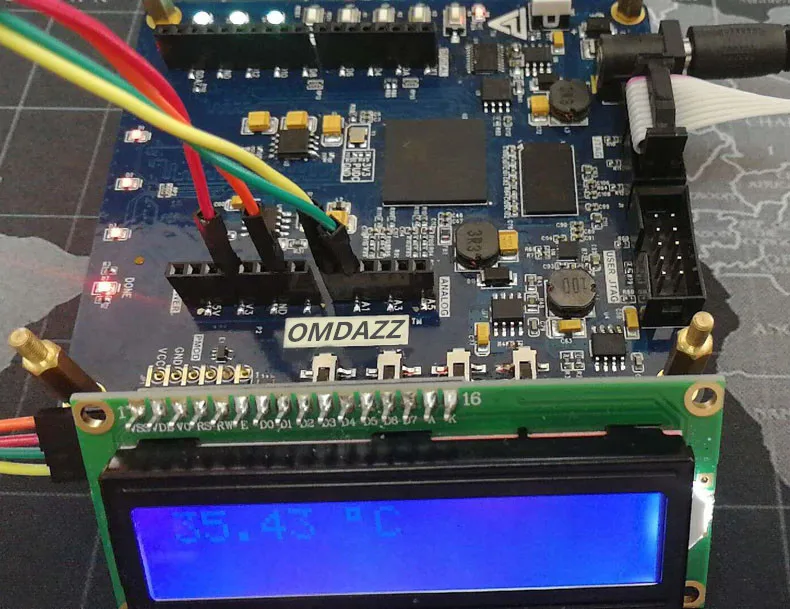

(1) Соберите температуру чипа xilinx и Отобразите его через ЖК-экран.

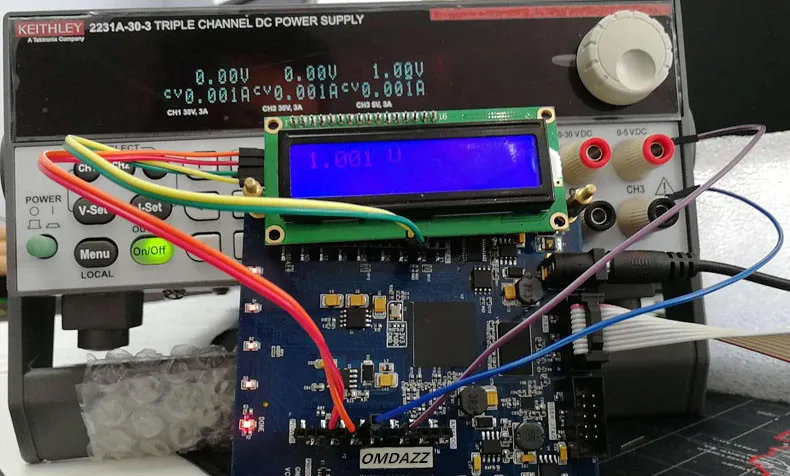

(2) сбор данных о напряжении XADC.

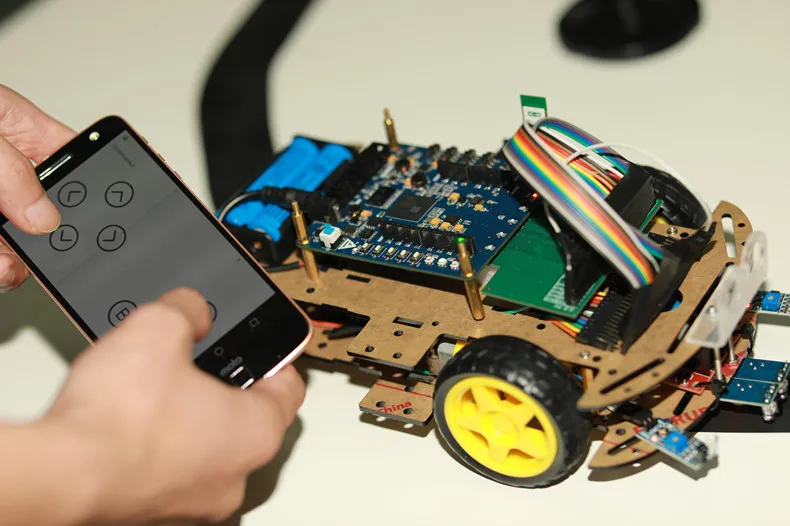

(3) умный автомобиль.

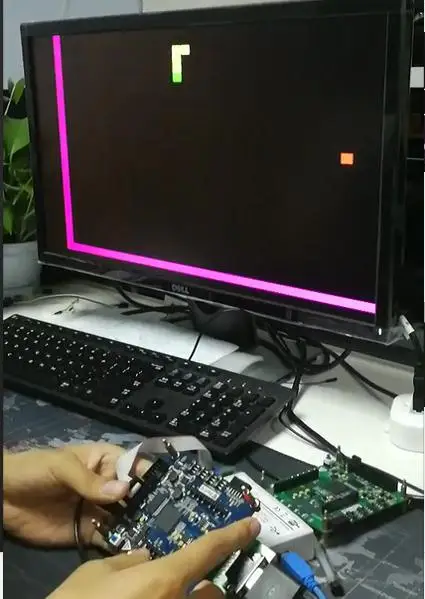

(4) игра Snakey.

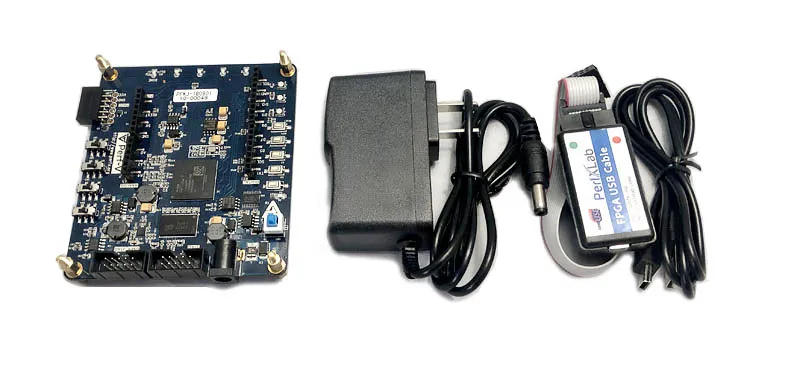

Отгрузочная ведомость:

• 1 * XC7A35T илиXC7A50TСовет по развитию

• 1*5 в кабель питания

• 1 *RISC-V ПЛИСUSB кабель загрузки
