4-трубчатый ZVS высокомощный низковольтный индукционный нагреватель

4-трубчатый ZVS высокомощный низковольтный индукционный нагреватель

Моднявка = ckeditor

Посылка 1: нагревательная цепь, нагревательное кольцо, вентилятор (демонтажная машина), водяной насос, адаптер, водопровод.

Посылка 2: нагревательная цепь, нагревательное кольцо, вентилятор (демонтаж) водяные насосы, адаптеры, трубы, тигли

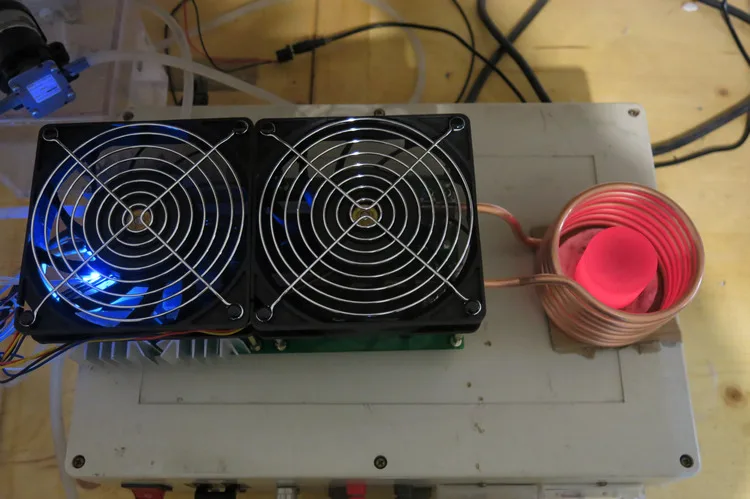

Наш недавно разработанный 4 трубки Высокая мощность звс усовершенствованной версии имеется самое высокое напряжение из 54в, а максимальная мощность 1800 Вт.Нагревательное кольцо, по умолчанию внутренний диаметр 63 мм, может нагревать тигель нашего магазина и может затвердевать железные стержни и железные трубы диаметром 10-20 мм. Использование 75 мм нагревательного кольца может нагревать 20-40 мм Диаметр железной трубы, но не обязательно достичь температуры закалки.

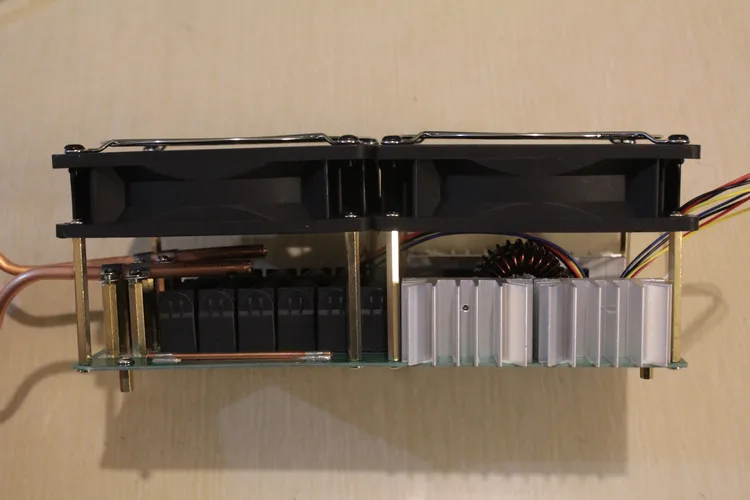

Теперь новая схема улучшает расположение, уменьшает тепло, и размер такой же, как и оригинал.

Если вы хотите использовать полный набор рук, вы можете выбрать [питание с источником питания] или [настроить два с питанием], чтобы выбрать хорошую линию, С набором еды из двух больше, чем набор тиглей для плавления металла.

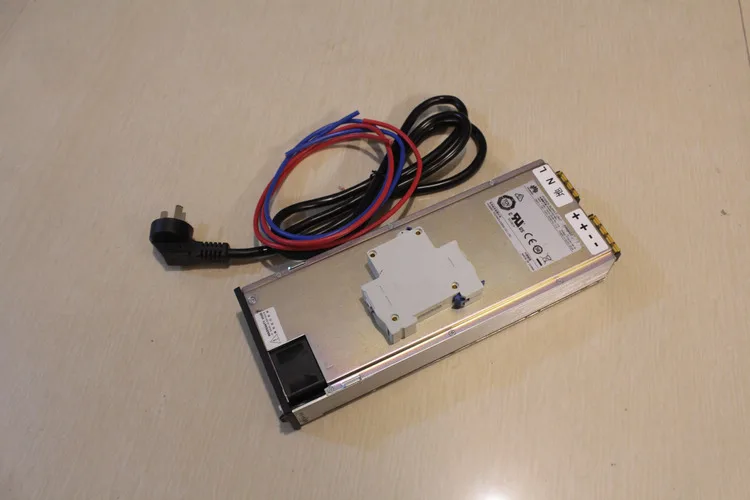

Наш источник питания-источник питания высокой мощности, источник питания 48 в 3000 Вт. Соответствующий источник питания имеет входные и выходные линии и воздушный переключатель.

(Дополнительный источник питания для коммуникационного оборудования не является совершенно новым. Он был изменен и подключен к шнуру питания и воздушному переключателю).

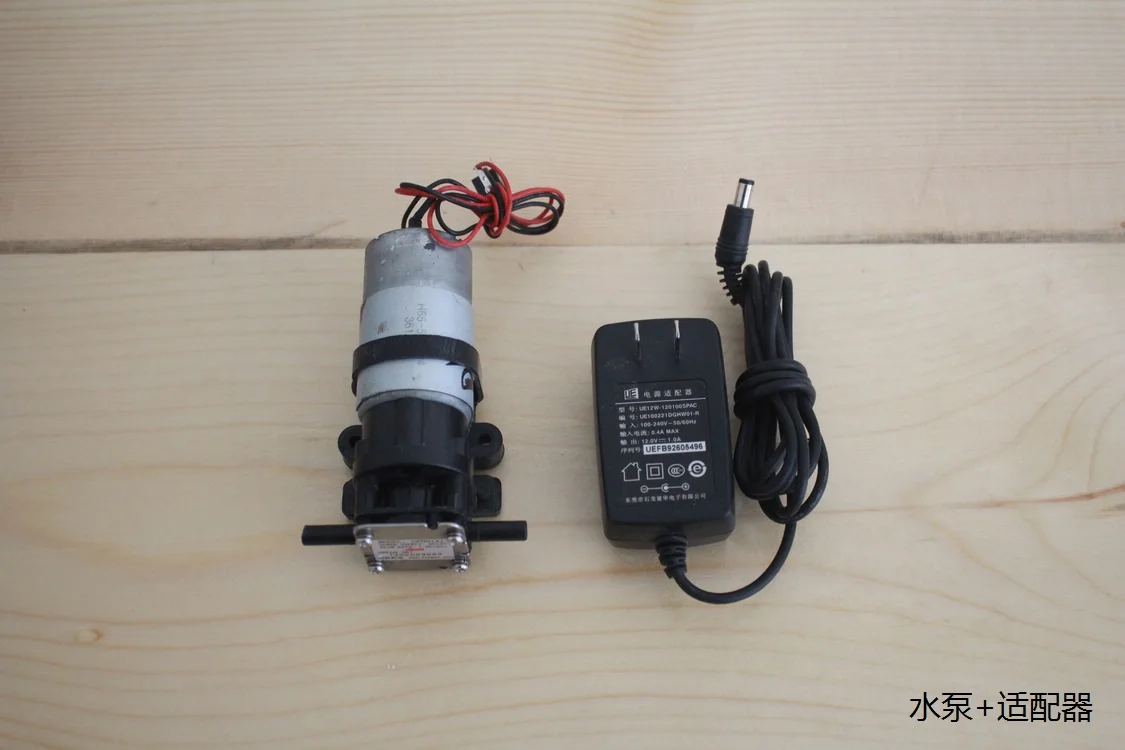

Водяные насосы и адаптеры:

(Насос Подержанный, адаптер Новый)

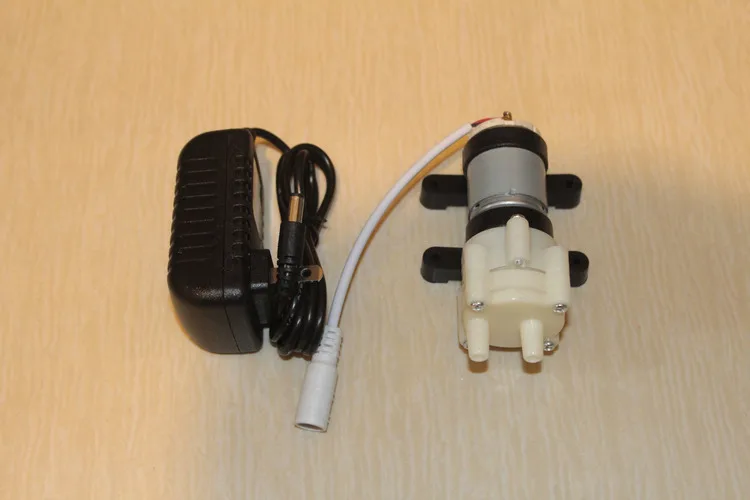

После 14 мая 2018 года, насос поставки-это новый мембранный насос.

Схема подключения:

[Использовать метод]

1. Закрепите медную трубку к медному полюсу печатной платы и затяните винты.

2. Водопровод разрезается на три сегмента, соединительные насосы, медные трубы и резервуары для хранения, водяные насосы подключают адаптер питания.

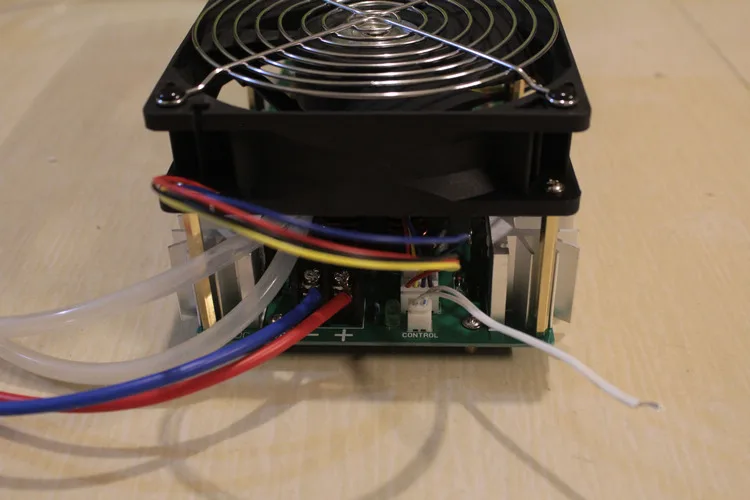

3, вентилятор закреплен медной колонной, штепсельная вилка вентилятора вставляется в интерфейс вентилятора печатной платы, И красные и черные линии вентилятора напрямую подключаются к выходу источника питания без вилки. Если это четыре линии вентилятора, только красные и черные линии подключены и желтая синяя линия не подключена.

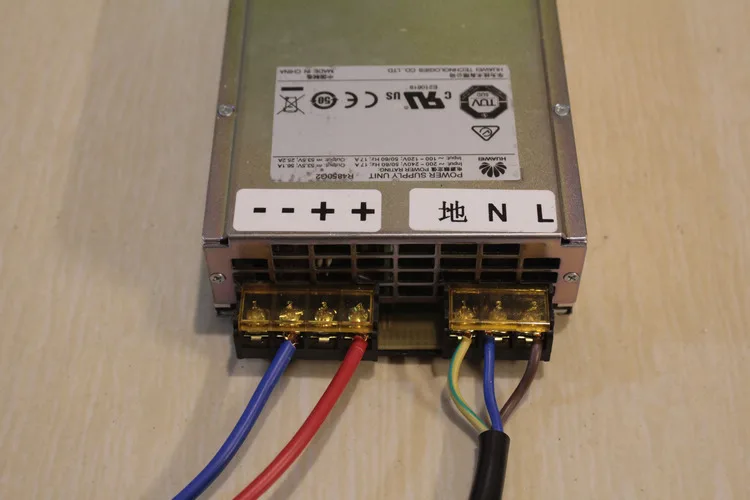

4. Подключение к питанию. Красная толстая линия соединена с выходным напряжением + +, синяя линия соединена с отрицательным полюсом [-], красная линия разделена на две части, И середина открывается. Шнур питания с вилкой коричневый L [N] желтый зеленый.

5. Когда питание начинается, оно должно быть отключено, и вентилятор питания начнет поворачиваться в течение десяти секунд, прежде чем его можно открыть.

6. На печатной плате есть интерфейс управления. Два провода можно подключить к реле или маленькому переключателю для управления нагревом цепи. Если вы что-то не нагреваете, вы должны отключить его, или печатная плата может быть заряжена, но два провода интерфейса должны быть отключены, в противном случае печатная плата будет нагреваться.

Тигеля:

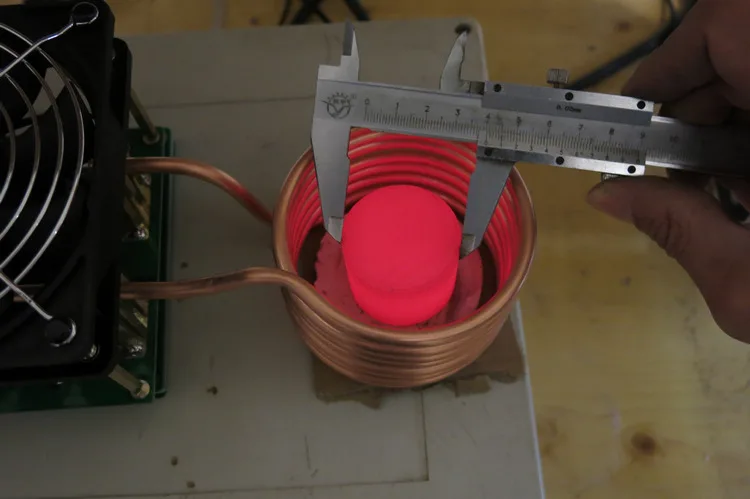

Железный стержень диаметром 40 мм нагревается внутренним диаметром 75 мм нагревательным кольцом на следующем рисунке. Температура превышает диапазон моего термометра и составляет около 600-700 градусов.
