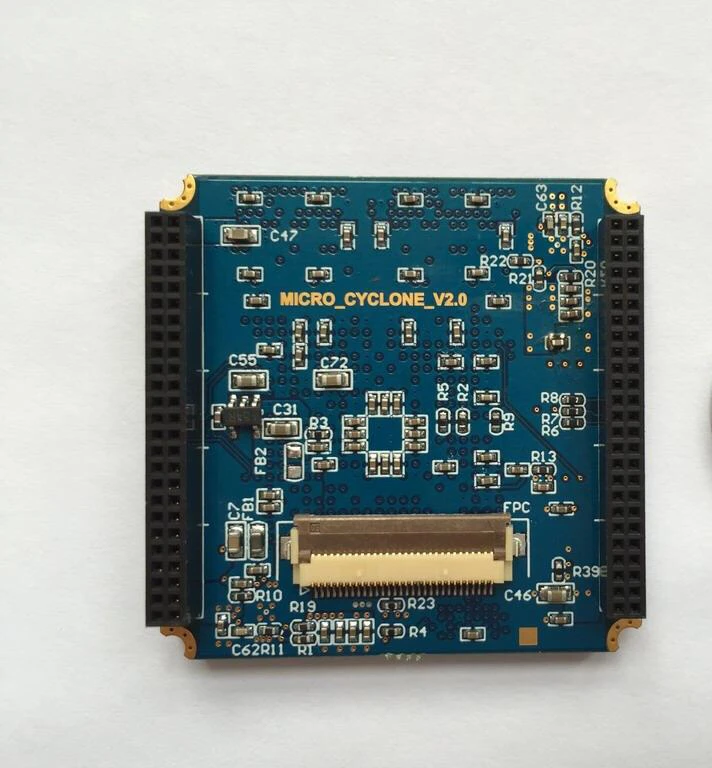

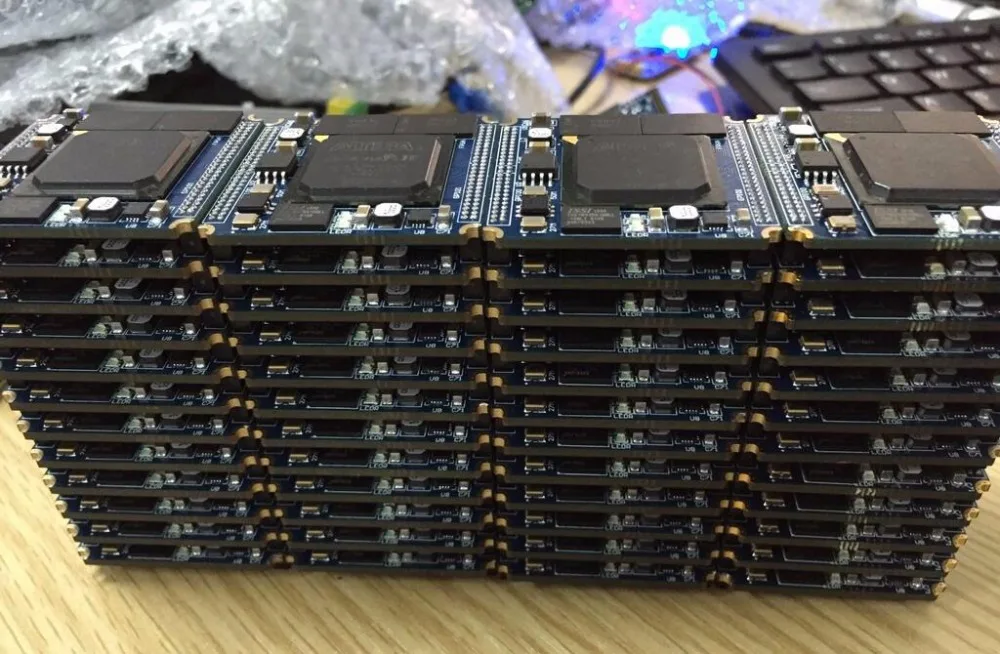

 Этот продукт может быть применен для высокоскоростных, больших данных, плотной работы и других встроенных проектов. Все, что вам нужно сделать, это сделать довольно простой пол для него. Реальный «минимальный сердечник»!Целью является использование дополнительной аппаратной системы для выполнения дорогостоящей работы для других процессоров, таких как MCU, ARM и DSP, и выход только для coprocessor.Основная конфигурация основной платы:Описание названия серийного номера1 главный чип FPGA EP4CE55F23 (55856 LE, 2396 K бит RAM, 312 мультипликатор, 4 PLLs)2 FPGA чип конфигурации WINBOND W25Q64 (64 MBits)3 платы загружены SDRAM двумя частями MT48LC8M32B2 (8 м * 32 бит) (512 Мбит/с), и шина данных адреса полностью независима4 платы загружен SRAMISSI 25616, 256 K * 16 бит5 часов 27 МГц, 50 МГц активный кристаллический осциллятор6 чипов шифрования DS28E01, Защитите ваш дизайн от кражи7 интерфейс питания + 3 V ~ + 15 V DC вход питания, + 3,3 V 2A выход8 внешних удлинителей интерфейса GIOP0 (41 IO), GPIO1 (45 IO), FPC (22 IO) общее внешнее расширение 108 IO, 1,27 мм расстояниеРазмер 9-жильной пластины 40 мм x 40 мм, а монтажное отверстие 38 мм x 38 ммЭксперимент и его Код:Программное обеспечение 1. SDCARD-SPI (FAT & amp; FAT32) распаковывает изображение JPG и отображает эксперимент через выходное изображение VGA (максимальная поддержка 1920*1080 @ 60 Гц).2. SDCARD-SPI (FAT & amp; FAT32) аппаратная декомпрессия MP3 файла (внимание-MP3 не WAV) и воспроизведение, звуковой сигнал в режиме реального времени преобразования FFT, через VGA для отображения спектра.3. При получении аудиосигнала и преобразовании в режиме реального времени с помощью VGA для отображения спектра.40 миллионов пикселей уровень цифровой камеры эксперимент. Мы собираем данные изображения датчика изображения CMOS и имеем SDCARD в формате BMP или JPG (максимальная поддержка 1600 W пикселей).В эксперименте 5. IPCAMERA изображения, собранные с помощью датчика изображения CMOS, передаются на верхний компьютер через сеть.6. Визуальная обработка изображения фронтальная, фильтрация изображения в реальном времени, обнаружение краев, молотилка, выравнивание гистограммы, обнаружение движения и так далее сделаны с изображением, собранным с помощью датчика изображения CMOS.Следующая схема-это интерфейс основной платы. GPIO0 является общим 3,3 В IO, что приводит к сигналу JTAG.Часть GPIO1 может использоваться в качестве общего IO для 3,3 В или 2,5 В или в качестве LVDS;Интерфейс FPC 3.3VIO, который может быть непосредственно подключен к другим модулям CMOS в магазине.
