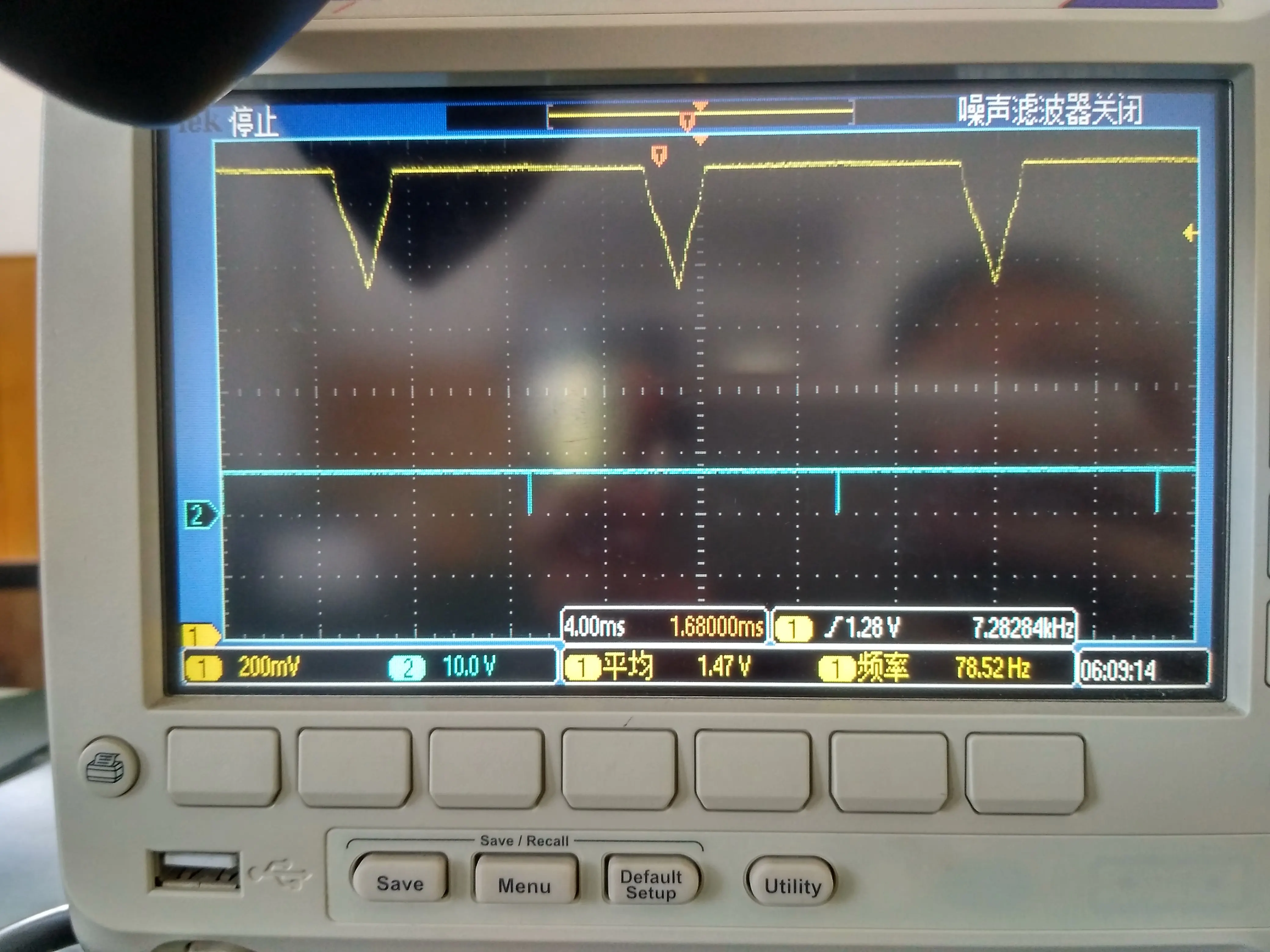

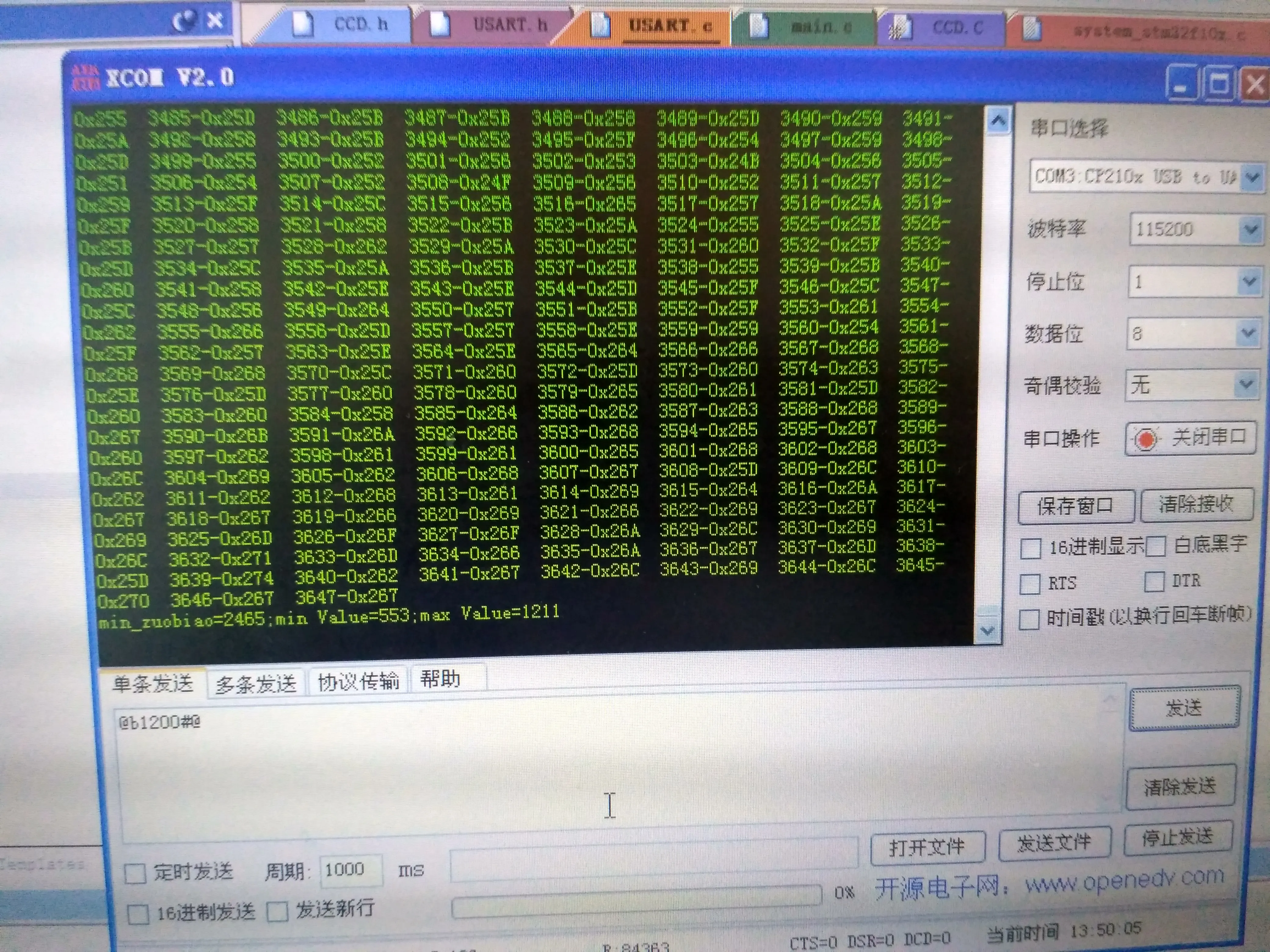

Modname = ckeditor 1: инструкции по установке: @ a0080 # @ Формат кода ASCII, где a может быть a, B, C, D, F, представляет различные режимы вывода, в которых a, B выход с координатами, такими как 253-0x3AE, 253 представление спереди и 12 цифр позади значения AD выборки. C, D режим-это непрерывное выходное значение AD выборки (требует от клиента сделать один запрос для удобной и быстрой передачи данных), без выходных координат, так что он может быть выход быстрее. Режим f-это непрерывная выборка без выходного значения. Выходной сигнал датчиков может контролироваться осциллографом. Скорость передачи данных составляет 115200, N, 8,1. 0080-это интегральное время, которое колеблется от 0005 до 0256. Чем больше значение, тем дольше время экспозиции и тем меньше выходное значение. TCD1304 выход, чем сильнее светильник, тем меньше значение. Поскольку Размер пикселя датчика 8*200 мкм шире, он более чувствителен, на него очень легко влияет окружающий светильник, легко насыщается и требует внимания при тестировании. В настоящее время все серийные продукты продаются, и SPI изготавливается на заказ для клиентов. Краткое введение в 2:SPI Это модуль сбора изображений на основе линейного CCD. Линейный массив CCD-это своего рода фотоэлектрический датчик обнаружения, который используется в области анализа сигнала, сканирования изображений, машинного видения и так далее. Модуль драйвера MPS-CCD интегрирует линейный датчик CCD, блок сбора привода и интерфейс связи шины SPI, который может использоваться в качестве компонента фотоэлектрической системы обнаружения. При использовании модуля для проектирования фотоэлектрической системы обнаружения, нет необходимости обращать внимание на аппаратную схему детали сбора сигнала, что значительно снижает сложность конструкции системы. Высокочувствительный линейный массив CCD Toshiba Co содержит 3048 пикселей, а расстояние между пикселями составляет 8 микрон. Время экспозиции CCD регулируется с 254 этапами, которые могут удовлетворить требования различных случаев испытаний на низкий светильник. Модуль использует 12 бит ADC с высоким разрешением для образца датчика, и частота дискретизации может достигать более 5 кадров в секунду. Он имеет характеристики высокой скорости и высокой точности.

MPS-CCD драйвер использует стандартную шину SPI для связи с внешними устройствами, и он может быть применен к различным встроенным процессорам, таким как MCU, ARM и FPGA. Модуль используется в качестве управляющего устройства SPI, и внешний контроллер может управлять модулем через SPI коммуникацию для сбора изображений и передачи данных. Протокол связи прост и прост в использовании, очень надежен и прост в интеграции с другими приложениями. В сочетании с программой анализа и обработки изображений внутри контроллера, функциональная конструкция набора высокопроизводительного фотоэлектрического инструмента анализа может быть легко реализована.

Без подписиCharSPIF, FLAG, SPI0DAT;

Без подписиCharТест ()

{

Бит lastFLAG = 0;/Определите немного переменную для сравнения уровня флага.

Без подписиCharОшибка = 0;/Определите переменную для отчета об ошибках

Без подписиCharData_массив [4096];/Определение массива для хранения данных

Без подписиИнтI = 0;

Если(Флаг)/Определить, является ли флаг низким уровнем

{

SPIF = 0;/При очистке флага связи SPI разные контроллеры могут отличаться.

SPI0DAT = 0xff;/Отправьте код управления 0xff, чтобы перевернуть состояние уровня флага

В то время как(!SPIF);/Подождите, пока Код управления передачей завершится

В то время как(Флаг = 1);/Подождите, пока ступня флага перейдет на низкий уровень

}

Флаг = флаг;/Состояние стопы с резервным флагом

SPIF = 0;

SPI0DAT = 0x01;/Код управления передачей запускает одно приобретение, а 0x01-минимальное время экспозиции.

В то время как(!SPIF);/Дождитесь завершения общения

В то время как(Флаг = lastFLAG);/В ожидании переворачивания уровня флага модуль собирает данные в течение длительного времени.

SPIF = 0;

Флаг = флаг;

SPI0DAT = 0xff;/Отправьте код управления 0xff в командный модуль для отправки данных.

В то время как(!SPIF);

Если(SPI0DAT! = 0x55)/Определите, есть ли отзывы 0x55

ВозвратОшибка = 1;/Отмена выполнения функции и отчет об ошибке

Для(I = 0; i < 4096;)/Чтение данных байта непрерывно

{

В то время как(Флаг = lastFLAG);/Подождите, пока модуль будет готов

SPIF = 0;

Флаг = флаг;

SPI0DAT = 0x00;/Отправить команду считывания

В то время как(!SPIF);

Data_массив [i] = SPI0DAT;/Храните отзывы в качестве высокого уровня данных о образцах.

Если(Data_массив [i] = 0)

Ошибка = 1;/Если данные образца находятся на высоком уровне 0, считается, что количество последовательных показаний превышает 4096.Ошибка в обращении

I + +;

В то время как(Флаг = lastFLAG);

SPIF = 0;

Флаг = флаг;

SPI0DAT = 0x00;

В то время как(!SPIF);

Data_массив [i] = SPI0DAT;/Храните отзывы как низкую точку данных образца.

I + +;

}

В то время как(Флаг = lastFLAG);/Подождите, пока модуль завершит последнюю передачу данных

/Добавьте код обработки сигнала здесь

ВозвратОшибка;

}
