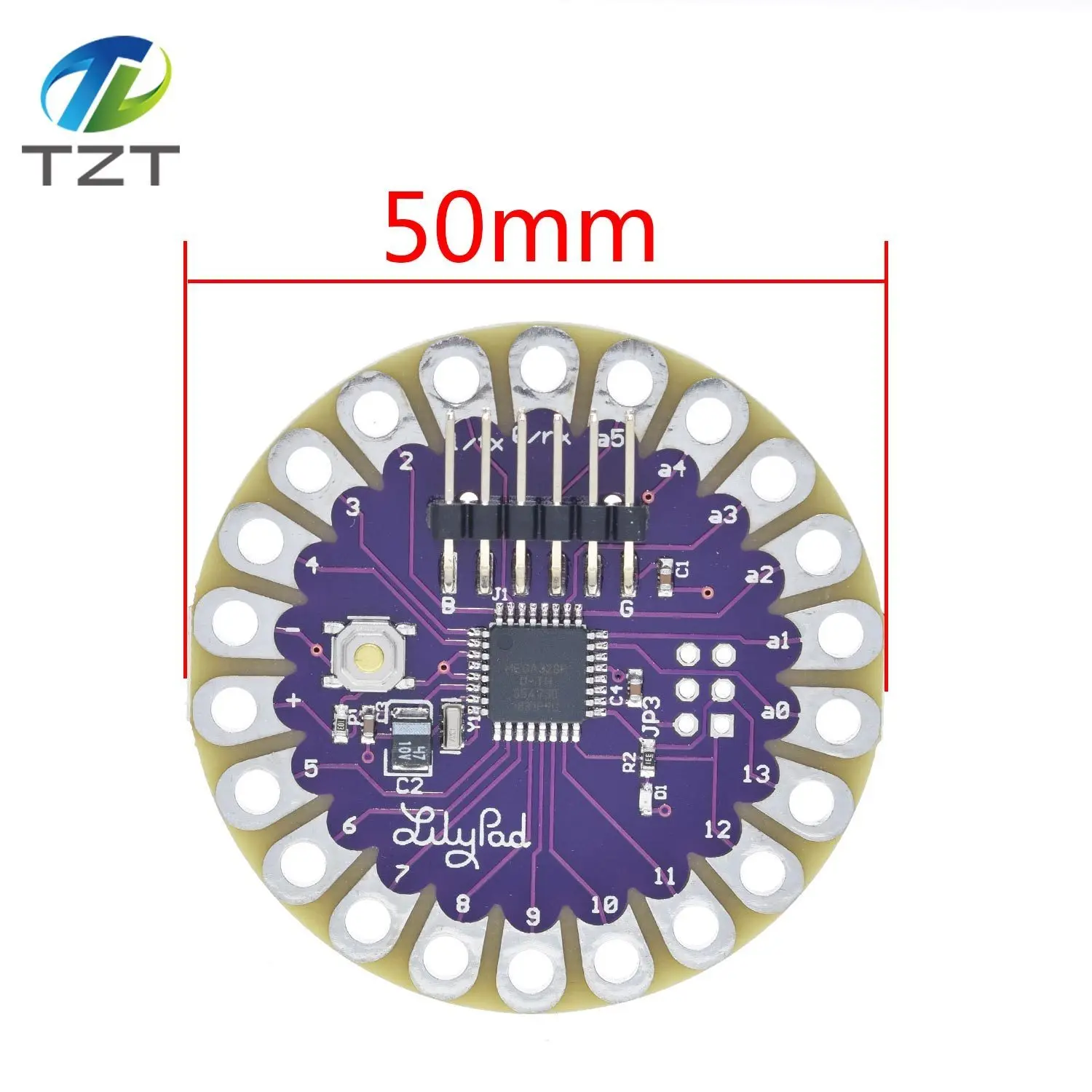

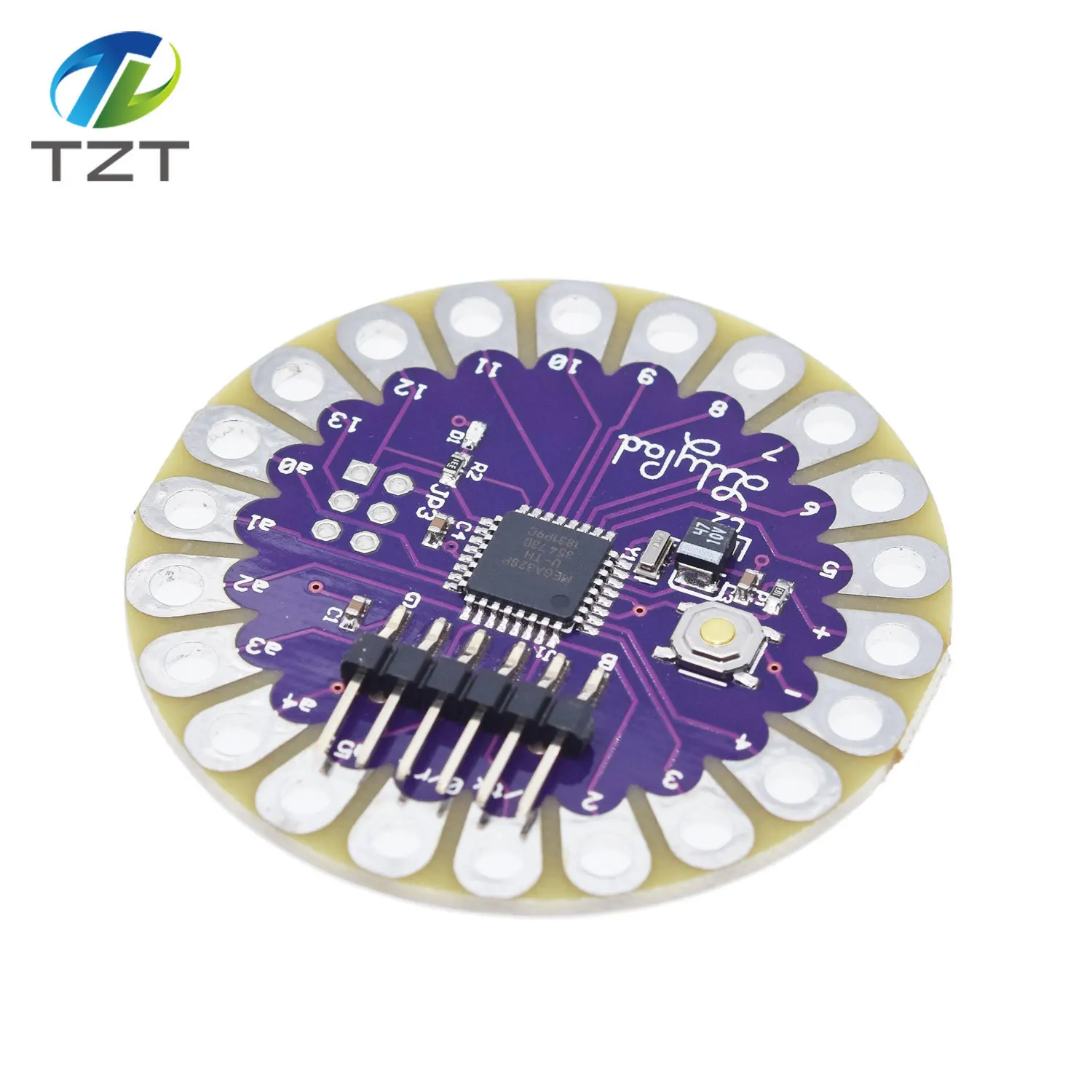

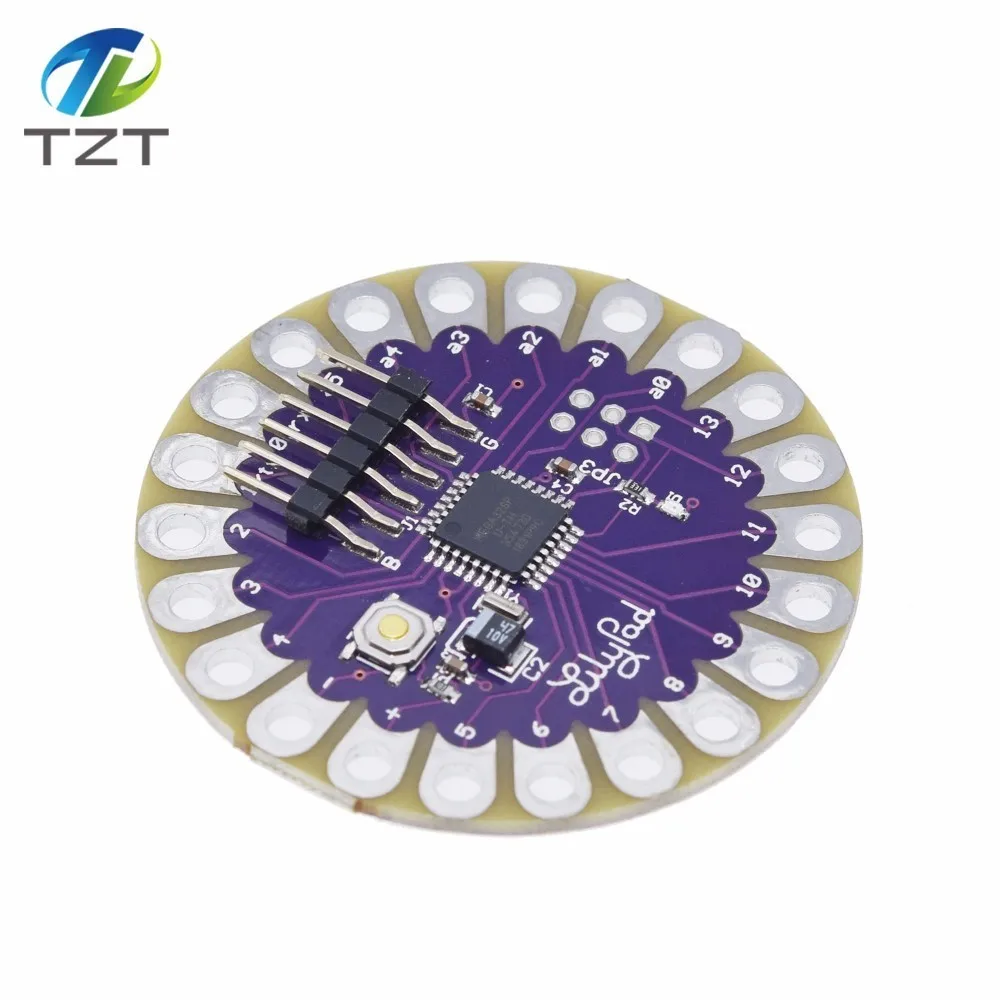

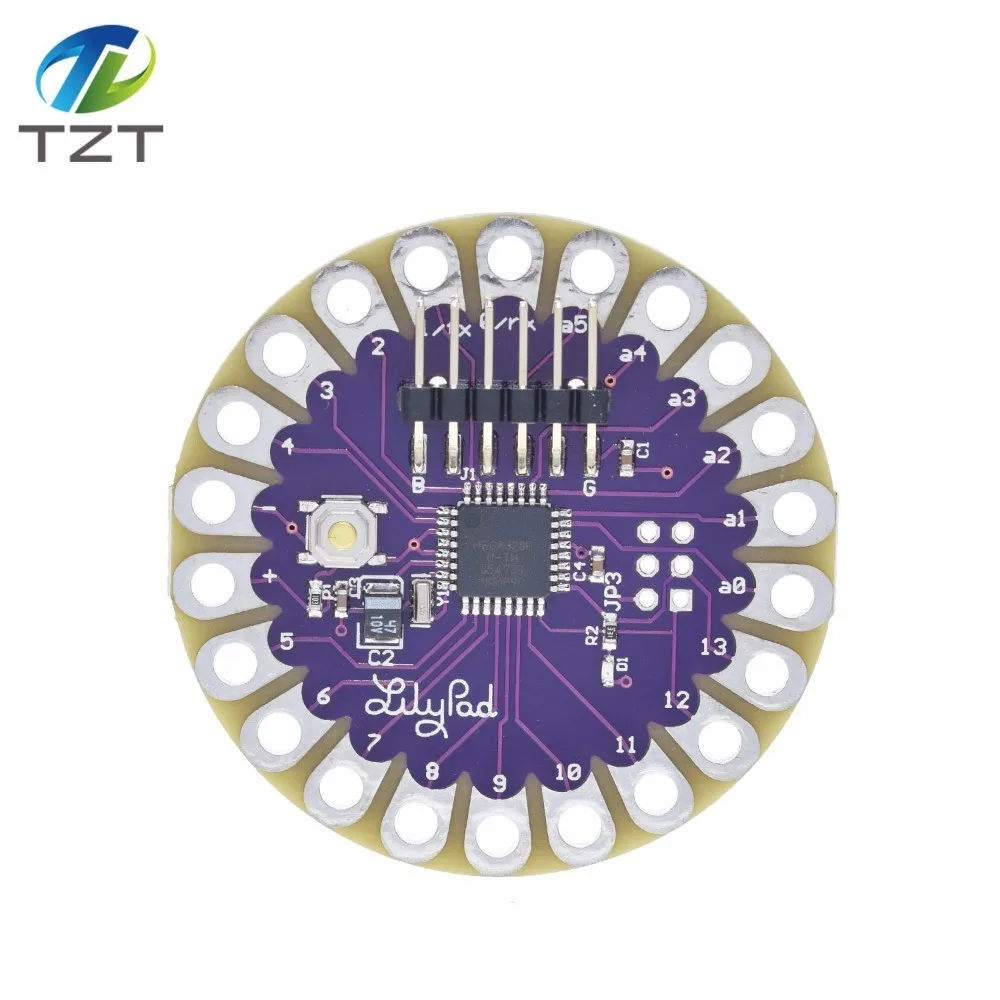

Материнская плата LilyPad 328 ATmega328P ATmega328 16M для Arduino|Интегральные схемы| |

Последняя версия LilyPad поддерживает автоматический сброс для более легкого программирования.

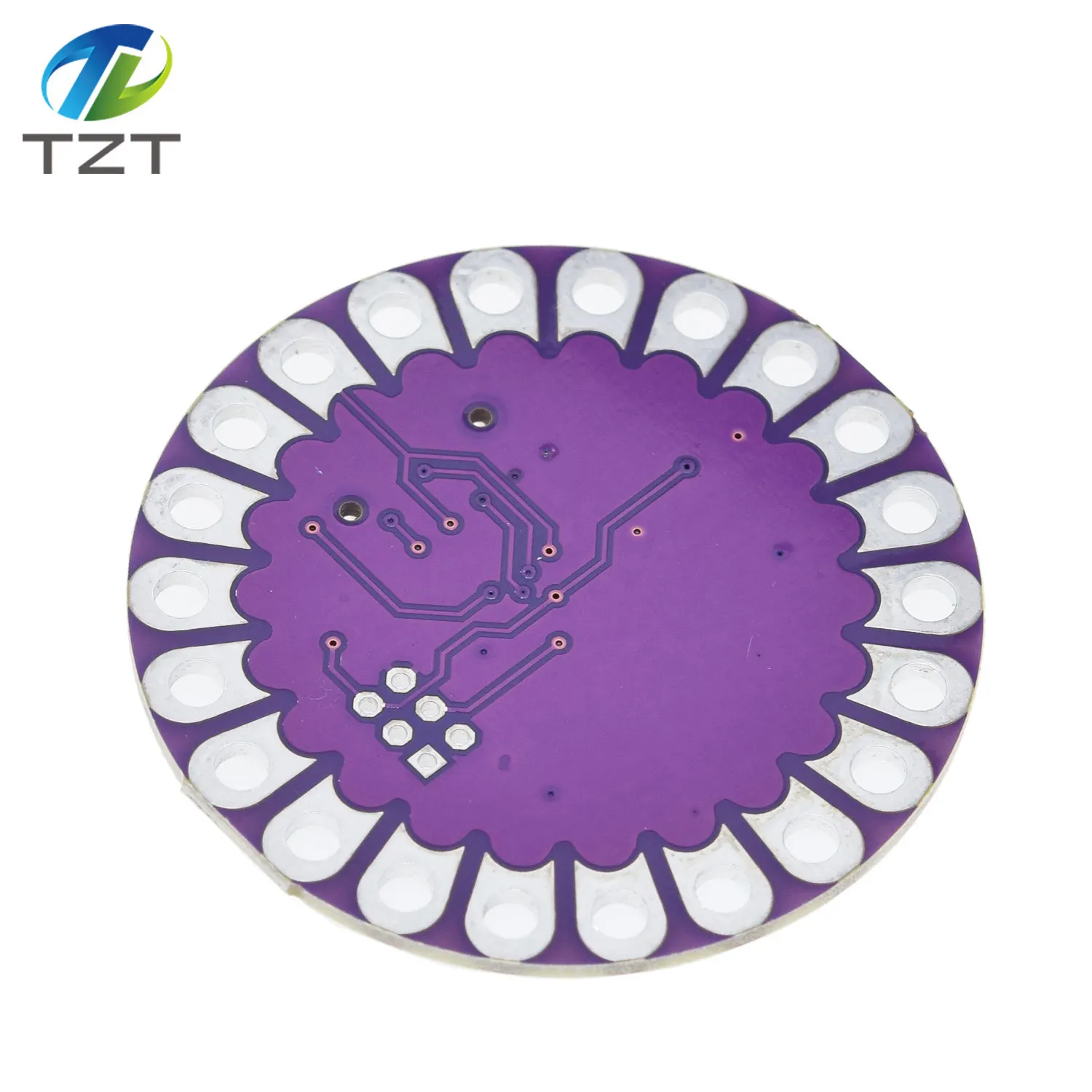

Задняя сторона LilyPad теперь полностью плоская! Теперь мы используем разъем для программирования поверхностного монтажа, чтобы удерживать заголовок от протирания.
Эта версия LilyPad теперь использует новый ATmega328 на 8 МГц. 0016 поддерживает Pro Mini 328/8 МГц/16 МГц. Используйте эту настройку при использовании этой новой LilyPad 328.
LilyPad-это носимая технология e-textile, разработанная Leah Buechley и совместно разработанная Leah and SparkFun. Каждый LilyPad был творчески разработан, чтобы иметь большие соединительные прокладки, чтобы позволить им быть вшиты в одежду. Доступны различные входы, выход, мощность и панели сенсоров. Они даже моются!
Руководство по покупке!
Примечание: часть этой продажи возвращается д-ру лее буэчли для дальнейшего развития и образования электронных текстильных изделий, а также в ООО, чтобы помочь продолжить разработку новых инструментов и новых функций IDE.

Моделирование Arduino Lilypad в Proteus

• Теперь я думаю, что вы уже загрузили Arduino Lilypad Library для Proteus и готовы использовать его в Proteus.
• Так что Откройте Proteus ISIS и получите эти компоненты из библиотеки компонентов Proteus, как показано на рисунке ниже
• После получения этих компонентов нарисуйте цепь в Proteus, как показано на рисунке ниже:
• Вы можете четко видеть на рисунке выше, моделирование Arduino Lilypad в Proteus. После этого вам нужно написать код для Arduino Lilypad, чтобы вы могли получить шестигранный файл для него.
• В этом проекте я использовал три светодиодный лампы и включил и выключил их с помощью кнопки переключения. Если кнопка не нажата, светодиоды останутся включенными и когда вы нажмете кнопку, светодиоды будут выключены.
• Скопируйте код ниже и вставьте его в программное обеспечение Arduino и скомпилируйте:
• Int аналог = A0; Int ledCount = 3; Int ledPins[] = { 2, 3, 4}; Настройка пустоты () { /Переверните массив контактов и настройте их на вывод: Для (int thisLed = 0; thisLed < ledCount; thisLed + +) { PinMode (ledPins[thisLed], выход); } } Пустая петля () { /Прочитайте потенциометр: Int sensorReading = аналог (аналог); /Сопоставьте результат в диапазоне от 0 до количества светодиодов: Int ledLevel = карта (sensorReading, 0, 1023, 0, ledCount); /Светодиодный Цикл: Для (int thisLed = 0; thisLed < ledCount; thisLed + +) { /Если индекс элемента массива меньше ledLevel, /Включите штифт для данного элемента: If (thisLed < ledLevel) { DigitalWrite (ledPins[thisLed], HIGH); } /Выключите все контакты выше уровня ledLevel: Еще { DigitalWrite (ledPins[thisLed], LOW); } } }
  • После составления этого кода получите шестигранный файл кода. Шестигранный файл и этот файл моделирования также приведены в конце этого поста, чтобы вы могли загрузить его там.
  • Теперь загрузите этот шестигранный файл в этот Lilypad Arduino и нажмите кнопку запуска
  • Если все идет хорошо, то, когда вы нажмете кнопку запуска, светодиоды будут включаться, как показано на рисунке ниже:
  • Теперь, когда вы нажимаете кнопку, эти светодиоды будут выключены, как показано на рисунке ниже:
  • Вот и все, вы успешно реализовали моделирование Arduino Lilypad в Proteus
