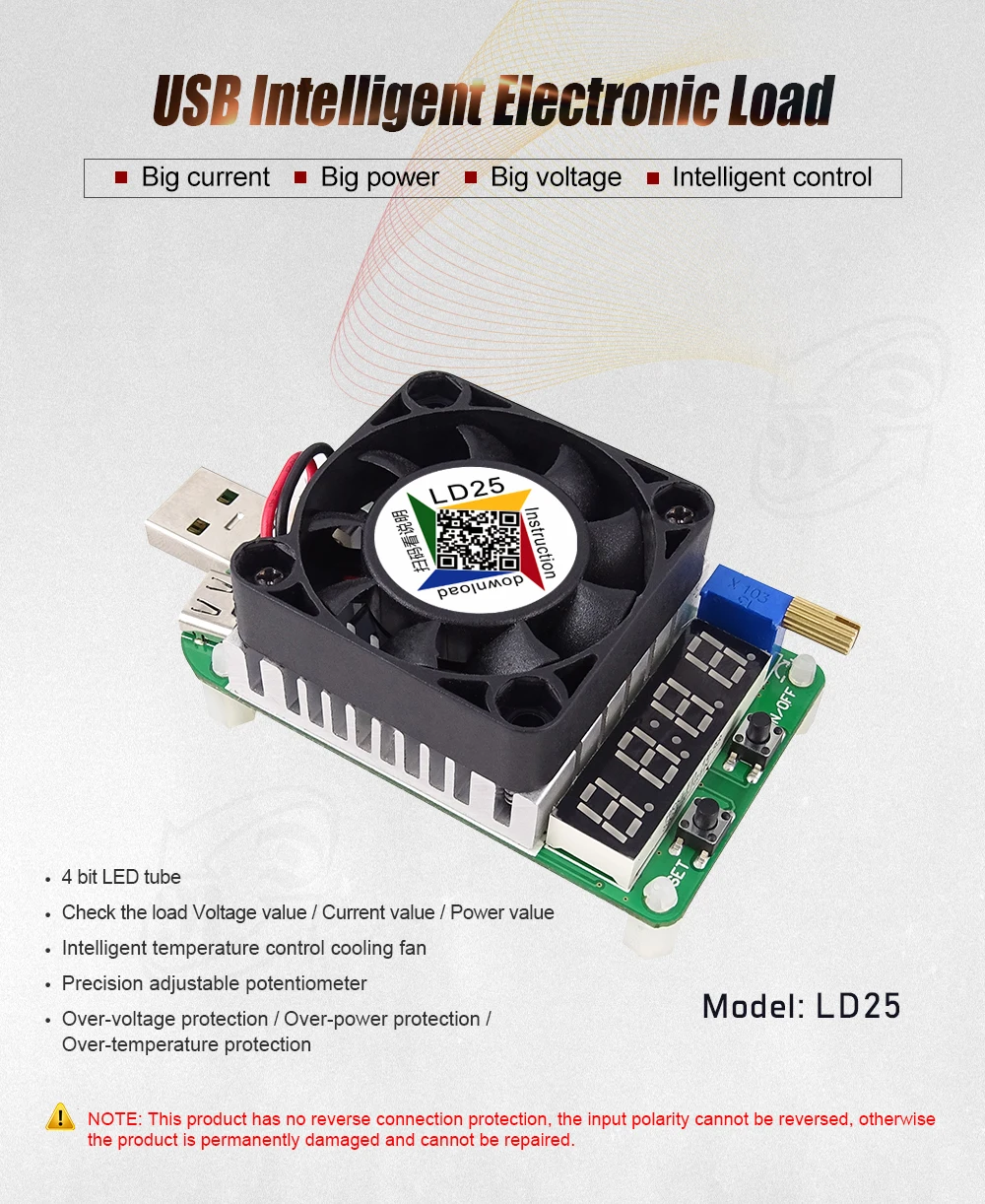

Инструкции по интеллектуальному электронному зарядному устройству USB

-Модель: LD25

Примечание:

Этот продукт не имеет защиты обратного соединения, входная полярность не может быть изменена, в противном случае продукт постоянно поврежден и не может быть отремонтирован

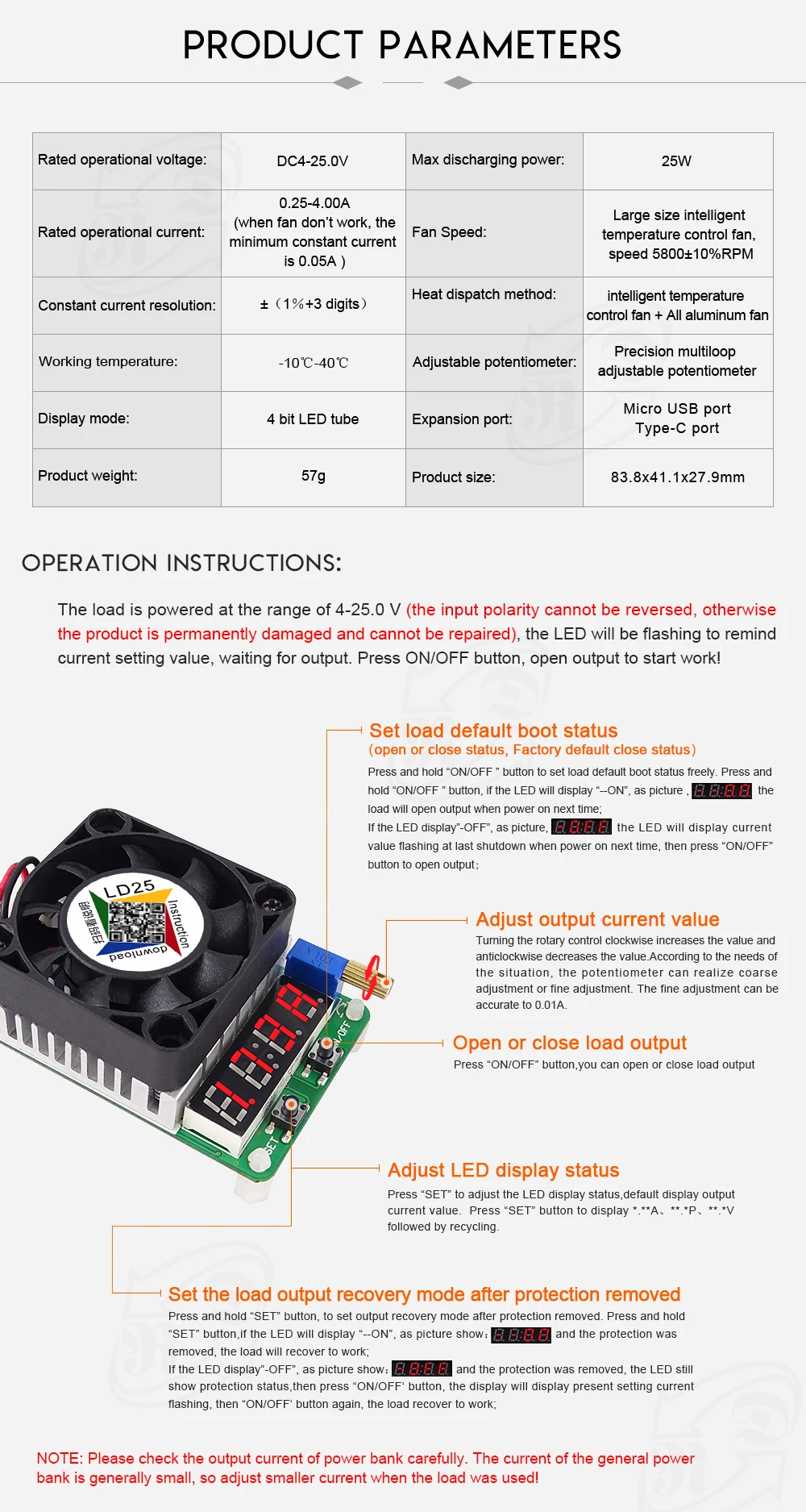

Технические параметры:

Информация о товаре:

1, LD25 руководство пользователя страница загрузки:Http://www.mediafire.com/folder/q2o63jc8df6qc/LD25

2, видео на Youtube

3, клиент отзывы

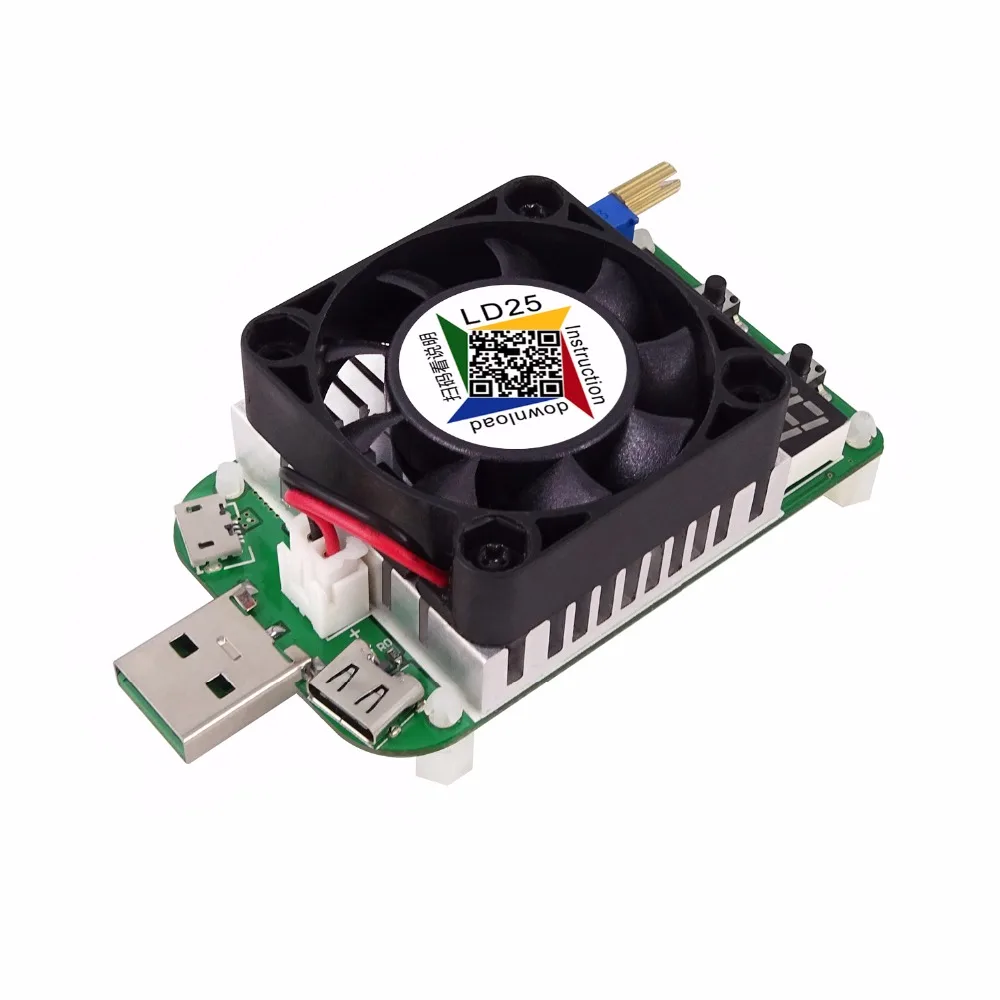

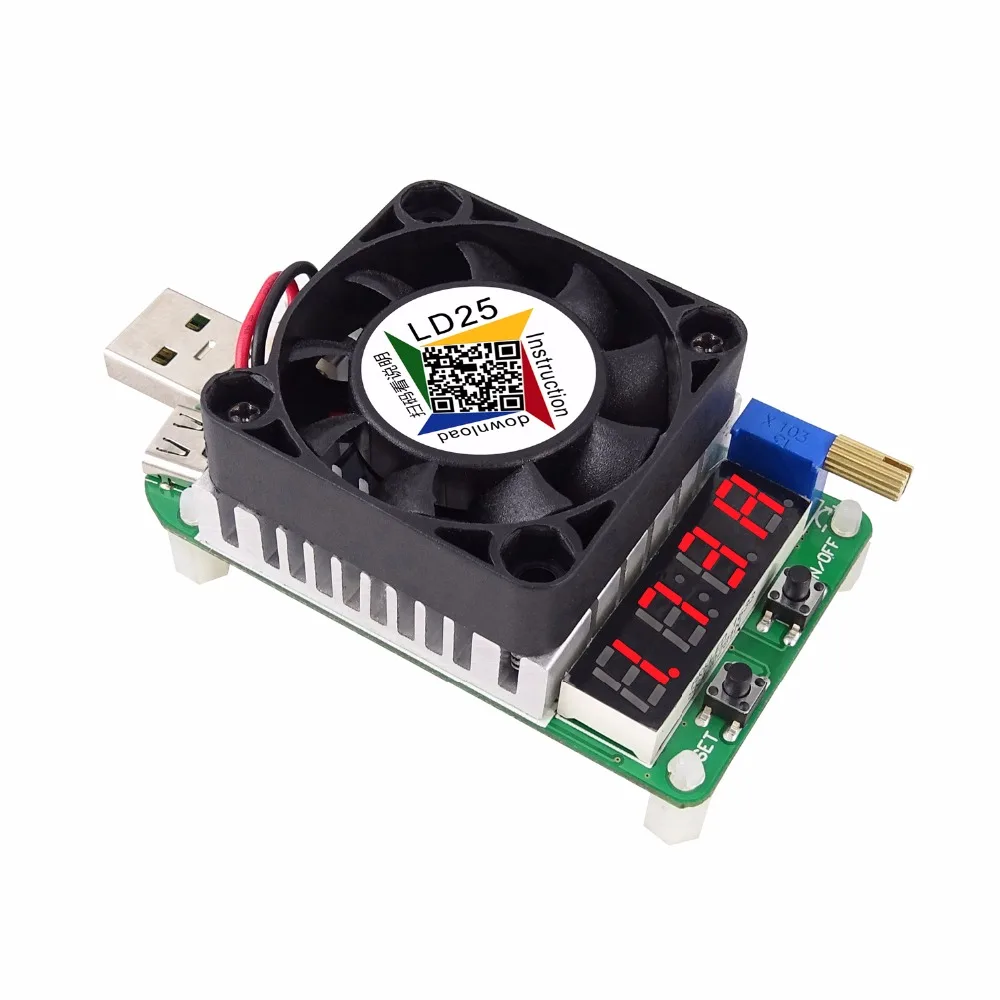

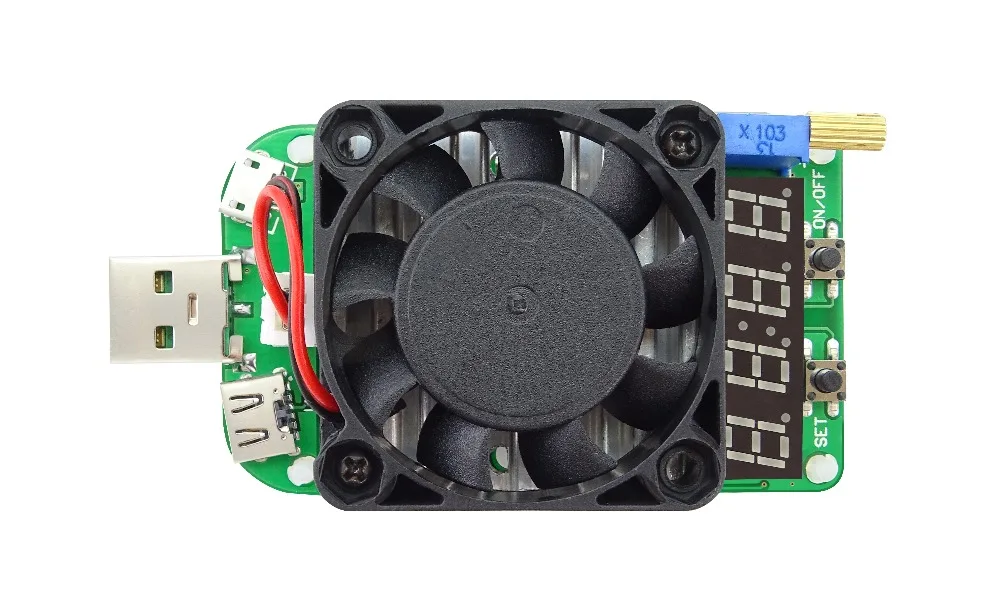

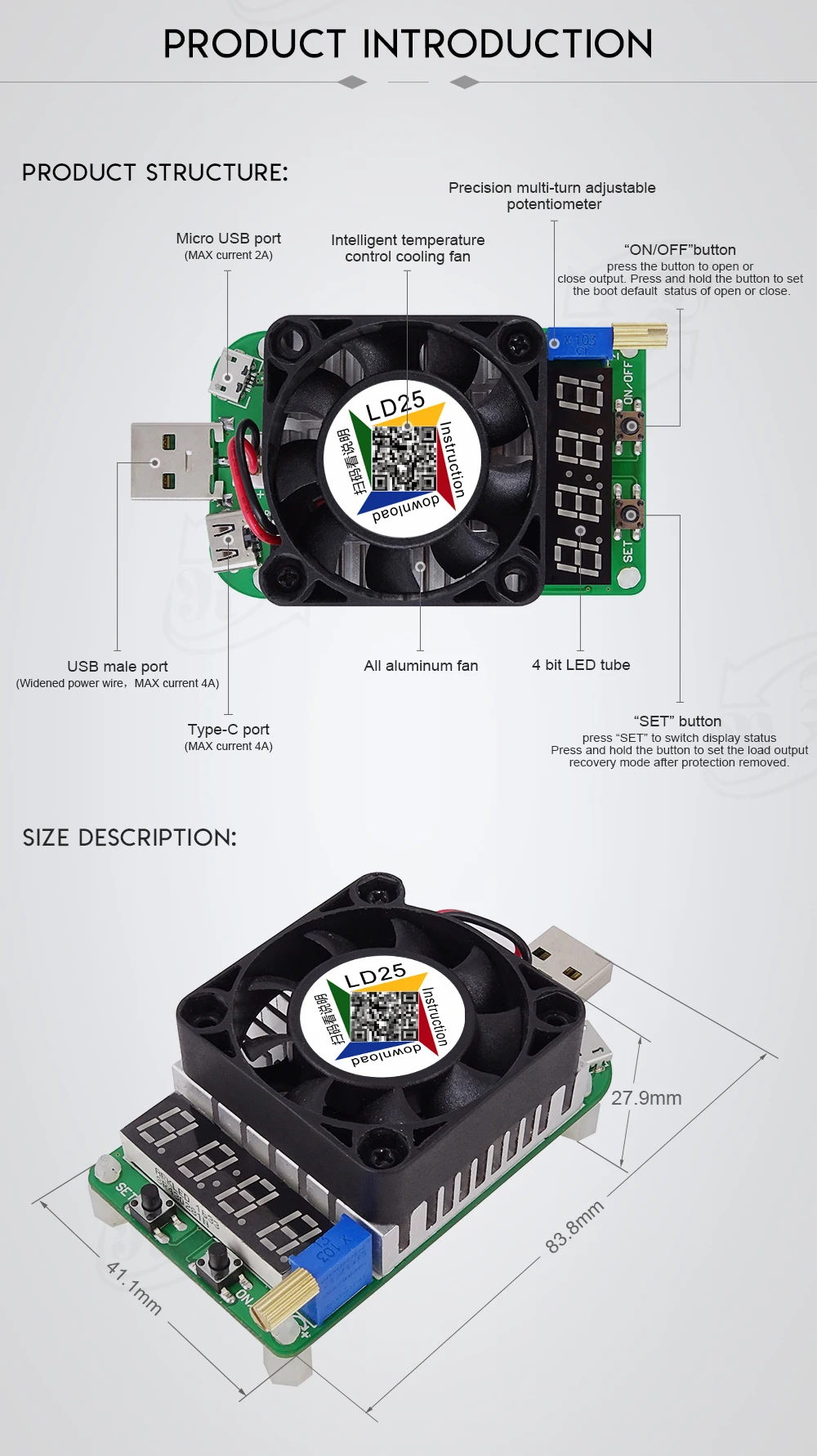

Продукт Структура

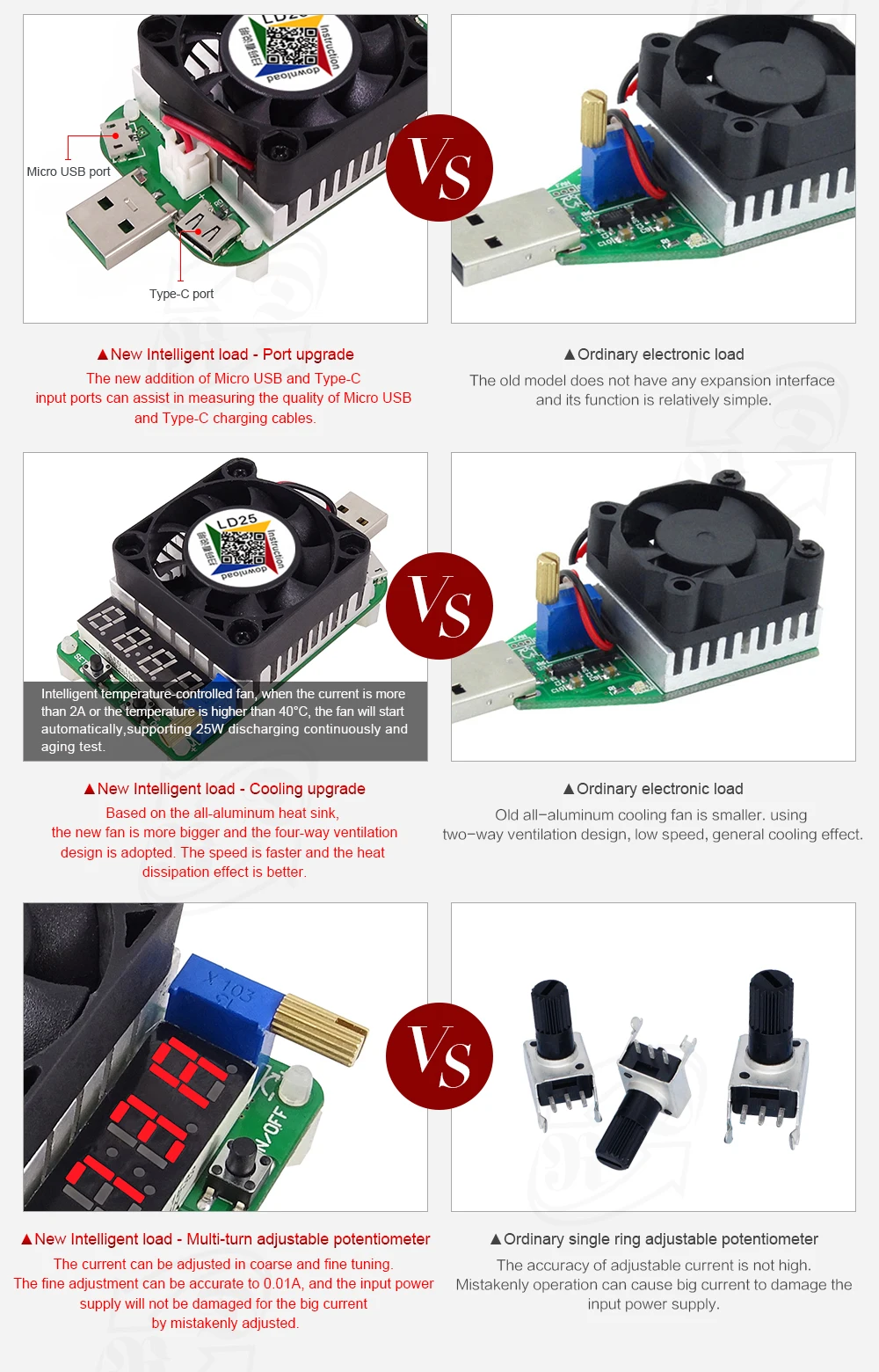

A. Порт Micro USB: максимальный ток 2A

B. Usb-порт (расширенный провод питания, максимальный ток 4A)

C. Порт Type-C: максимальный ток 4A

D. Все алюминиевый вентилятор

E. Интеллигентая (ый) вентилятор с функцией контроля температуры

F. 4 бит светодиодный трубки

G. Точность мультипетельной регулируемый потенциометр

H. Кнопка «SET»: нажмите «SET», чтобы переключить состояние дисплея, нажмите и удерживайте кнопку, чтобы установить выход нагрузкиВосстановление РежимПосле того, как защита снимается.

I. Кнопка «Вкл/Выкл»: Нажмите кнопку, чтобы открыть или закрыть выход. Нажмите и удерживайте кнопку, чтобы установить статус загрузки по умолчанию для открытия или закрытия

Функция Введение:

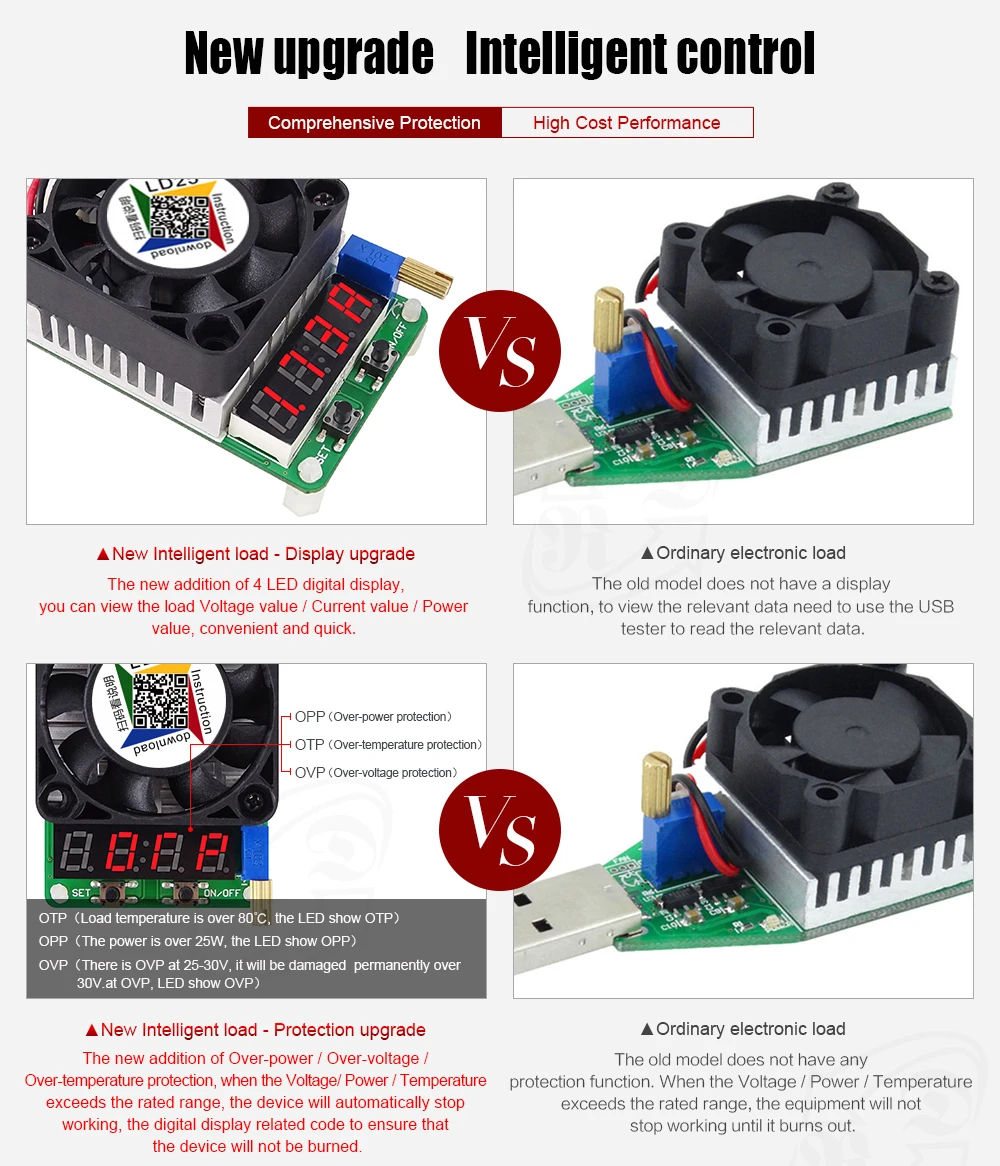

A. Функция защиты:

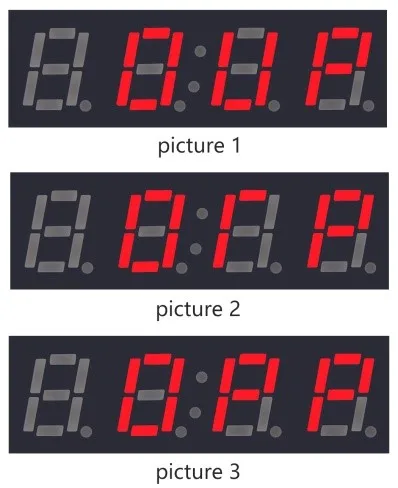

OVP (защита от перенапряжения): есть OVP при 25-30 в; Он будет поврежден постоянно более 30 в. На OVP, светодиодный показ OVP, как показано на рисунке 1)

OTP (защита от перегрева): температура нагрузки выше 80 ℃, светодиодный OTP, как показано на рисунке 2.

OPP (защита от превышения мощности): мощность составляет более 80 ℃, светодиодный дисплей OPP, как показано на рисунке 3.

B. Набор выходВосстановление РежимПосле ввода нагрузки статус защиты, ручной или автоматический

C. Просмотреть значение напряжения, значение тока и значение мощности нагрузки.

D. Интеллектуальный вентилятор контроля температуры. Когда ток превышает 2 А или температура превышает 40 ℃, вентилятор начнет работать.

E. Прецизионный мультициклический регулируемый потенциометр: вы можете точно настроить ток, до 0,01a. Поэтому вам не нужно регулировать большой ток ошибочно, чтобы повредить источник питания. Поэтому источник питания не будет поврежден из-за ошибочной регулировки

F. Вы можете установить статус загрузки по умолчанию, открыть или закрыть.

Управление инструкция

Нагрузка работает в диапазоне 4-25,0 в (Входная полярность не может быть изменена, в противном случае продукт постоянно поврежден и не может быть отремонтирован), светодиодный индикатор будет мигать, чтобы напомнить значение настройки тока, ожидая выхода. Нажмите кнопку ВКЛ/ВЫКЛ, откройте выход, чтобы начать работу.

1. Отрегулируйте значение выходного тока.

Поворотное Управление по часовой стрелке увеличивает значение и против часовой стрелки уменьшает значение. В соответствии с потребностями ситуации потенциометр может осуществлять крупную регулировку или точную регулировку. Точная регулировка может быть точной до 0,01a.

2. Настраиваемый светодиодный дисплей

Нажмите «SET», чтобы настроить светодиодный статус дисплея, значение выходного тока по умолчанию. Нажмите кнопку «SET» для отображения *.** A, **.* P, **.* V с последующим переработкой.

3. Открыть или закрыть выход нагрузки

Нажмите кнопку «Вкл/Выкл», вы можете открыть или закрыть выход нагрузки

4. Установите статус загрузки по умолчанию (состояние открытия или закрытия, заводское состояние закрытия по умолчанию)

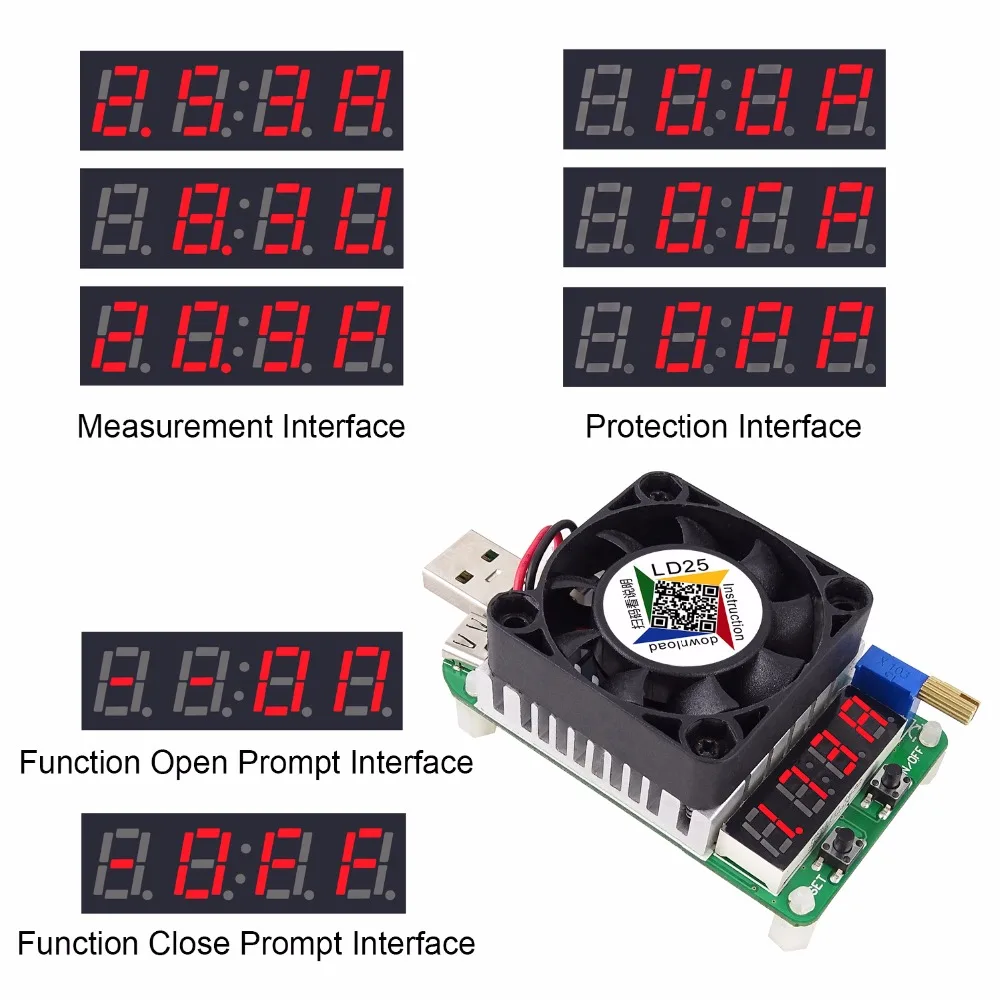

Нажмите и удерживайте кнопку «Вкл/Выкл», чтобы установить статус загрузки по умолчанию. Нажмите и удерживайте кнопку «Вкл/Выкл», если светодиодный индикатор будет отображаться «-- ON», как показано на рисунке 4, нагрузка откроет выход при включении питания в следующий раз; если светодиодный дисплей «-OFF», как показано на рисунке 5, светодиодный индикатор будет отображать текущее значение, мигание при последующем выключении при включении в следующий раз, Затем нажмите кнопку «Вкл/Выкл», чтобы открыть выход.

5, установите выход нагрузкиВосстановление РежимПосле того, как защита снимается.

Нажмите и удерживайте кнопку «SET», чтобы установить выходВосстановление РежимПосле того, как защита снимается. Нажмите и удерживайте кнопку «SET», если светодиодный индикатор будет отображаться «-- ON», как показано на рисунке 4, и защита была удалена, нагрузка восстановится для работы; если светодиодный дисплей «-OFF», как показано на рисунке 5, и защита была удалена, светодиодный индикатор все еще показывает статус защиты, затем нажмите кнопку «Вкл/Выкл», На дисплее будет отображаться Настройка мигающего тока, затем нажмите кнопку «Вкл/Выкл» снова, нагрузка восстановится для работы.

Примечание:Пожалуйста, внимательно проверьте выходной ток внешнего аккумулятора. Ток общего блока питания обычно небольшой, поэтому Отрегулируйте меньший ток при использовании нагрузки.

Применение

Помогает измерить кабель Micro USB хорошо или нет

Помогает измерить кабель типа C хорошо или нет

Помогает измерить выходную мощность зарядного устройства хорошо или нет

Использование больших партий испытаний на старение на зарядном заводе
