wholesale 1 pcs DC5V/12V WS2812B/WS2801/ WS2811 rgb controller ws2811 dmx512 decoder

product description:

1.Feature

This is a DMX512 decoder that specially designed for WS2801 and WS2811 LED constant current driver IC. It's easy  operation and connection;

Support inputting DMX512 signal directly and execute internal patterns;

Support a variety of DMX512 control equipments;

5V or 8~24V input voltage;

With 45 kinds of patterns;

When running internal patterns, each decoder can control 2048 pixels;

Support single and multiple synchronous modes.

Support DMX512 channel selector.(a product of our company )

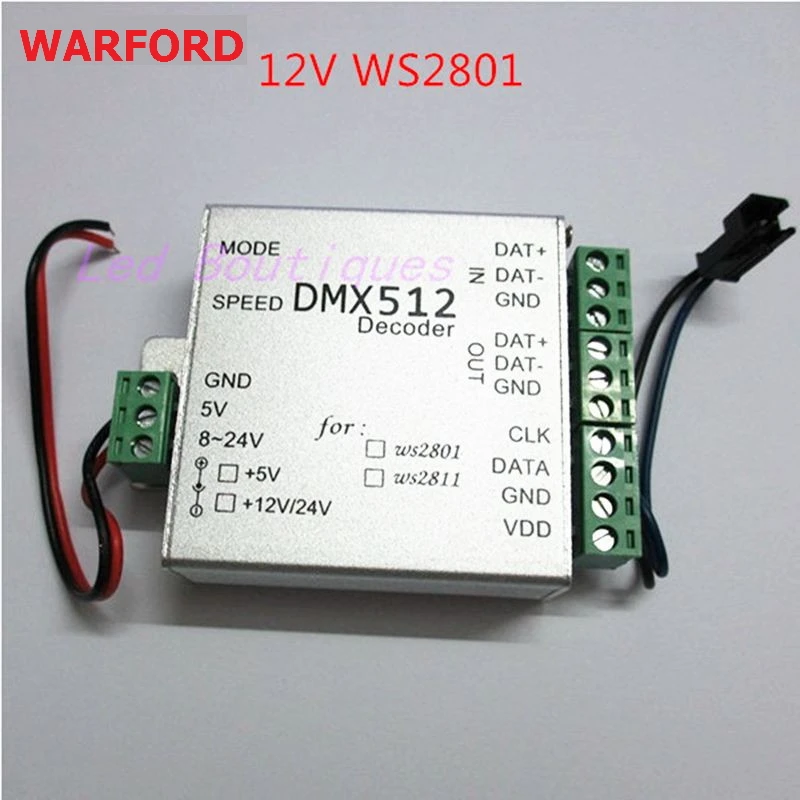

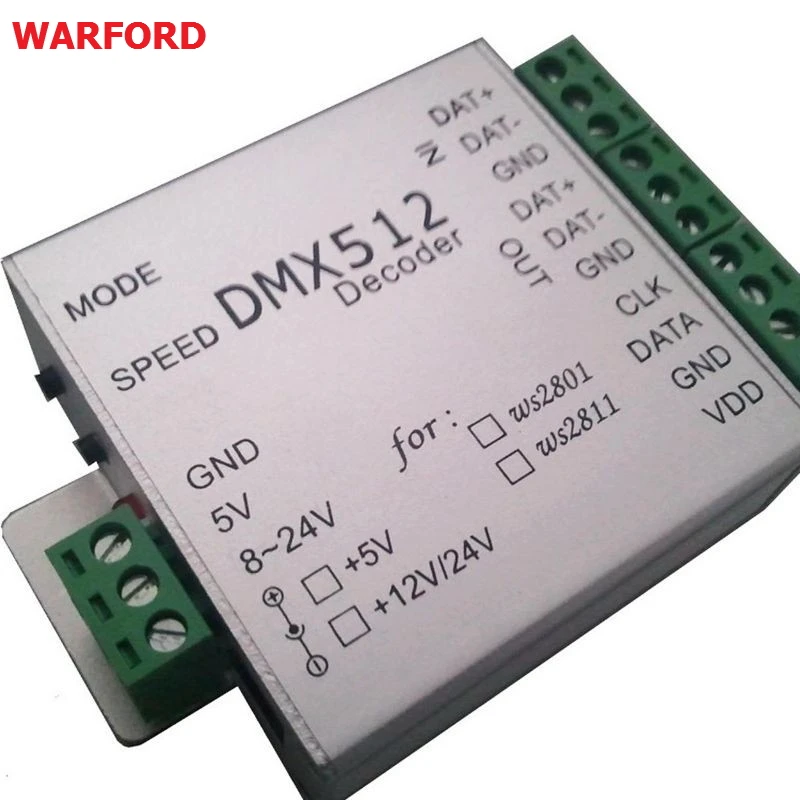

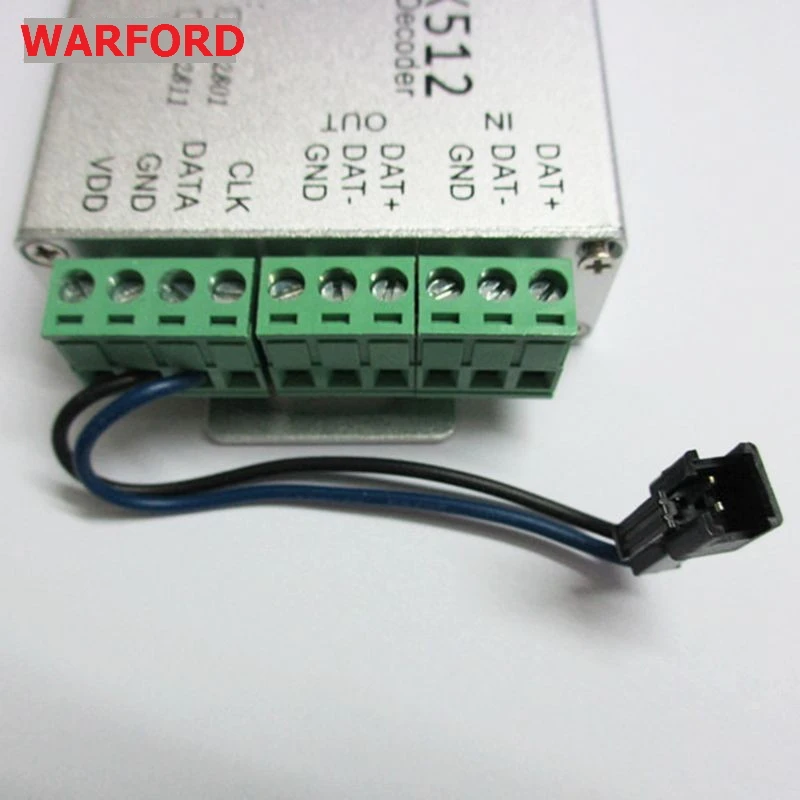

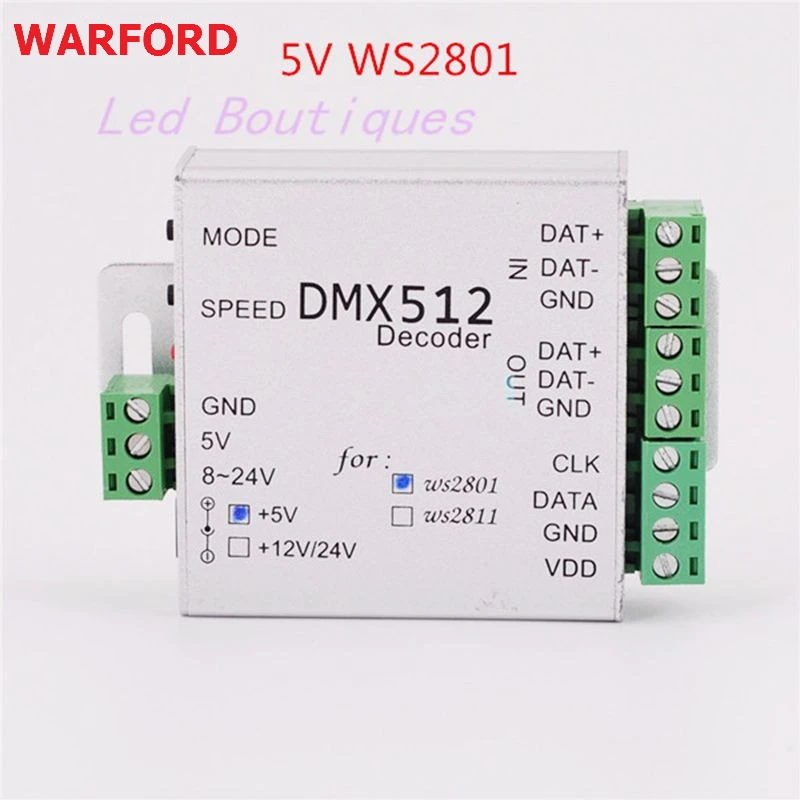

2. Decoder appearance

4.Specific parameters

Operating Voltage:5V or 8~24V

Power Consumption: less than 1W

5. Operating Instructions

This decoder can work in two ways: Input the DMX512 signal or just running the internal patterns.Keep pressing the MODE button while power the decoder each time ,it can be set to be DMX512-

SIGNAL-ONLY mode or not.When in the DMX512-

SIGNAL-ONLY mode:Detect the DMX512 signal all the time, and don't run the internal patterns.Work without DMX512 signal:Disconnect the DMX512 signal first,  and then power the decoder , decoder will run the internal patterns.

Pressing the key MODE to choose patterns from pattern 1 to pattern 45 , and it will run your chosen pattern cyclically. When running at pattern 45, it will jump back to pattern 1 when pressing MODE,;

Pressing the key SPEED to switch the running speed. There are 5 levels of speed can be chosen, it will be slower each time pressing the key SPEED. When running at the slowest level, it will jump back to the fastest level when pressing SPEED.

While the decoder running in any pattern and speed , pressing the key MODE and SPEED at the same time ,the decoder will jump to the pattern 0;(pattern 0 is a pattern that run some patterns cyclically at a specific speed)

Using decoders in cascade:When using the decoders in cascade,DMX512 signal will be decoded in each decoder at the same time, and display the same content.

6.Choose power supply and 2801 or 2811 to be controlled:

When using this decoder, users can choose 5V or 8~24V power supply to meet their requirement. Users can also choose WS2801 or WS2811 to be controlled. The methods are showed as the figure2 below.

7. Using DMX512 channel selector

This decoder can be set form which channel of DMX512 to decode by using DMX512 channel selector. Say you write channel 6 to the decoder, then the decoder will ignore channel 0~6,and just decode from channel 7.The operation will be described in detail on the DMX512 channel selector's operation instruction.

Package included:

1 PCS DMX 512 Decoder
