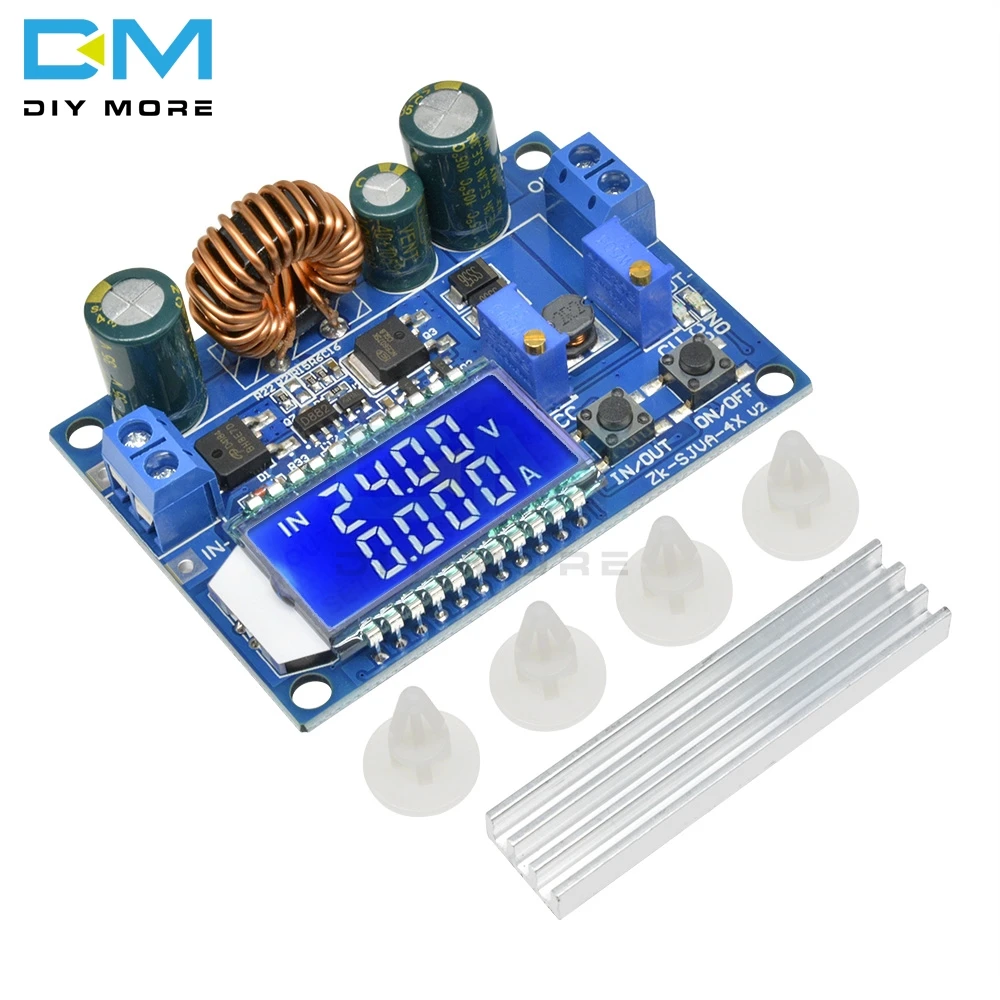

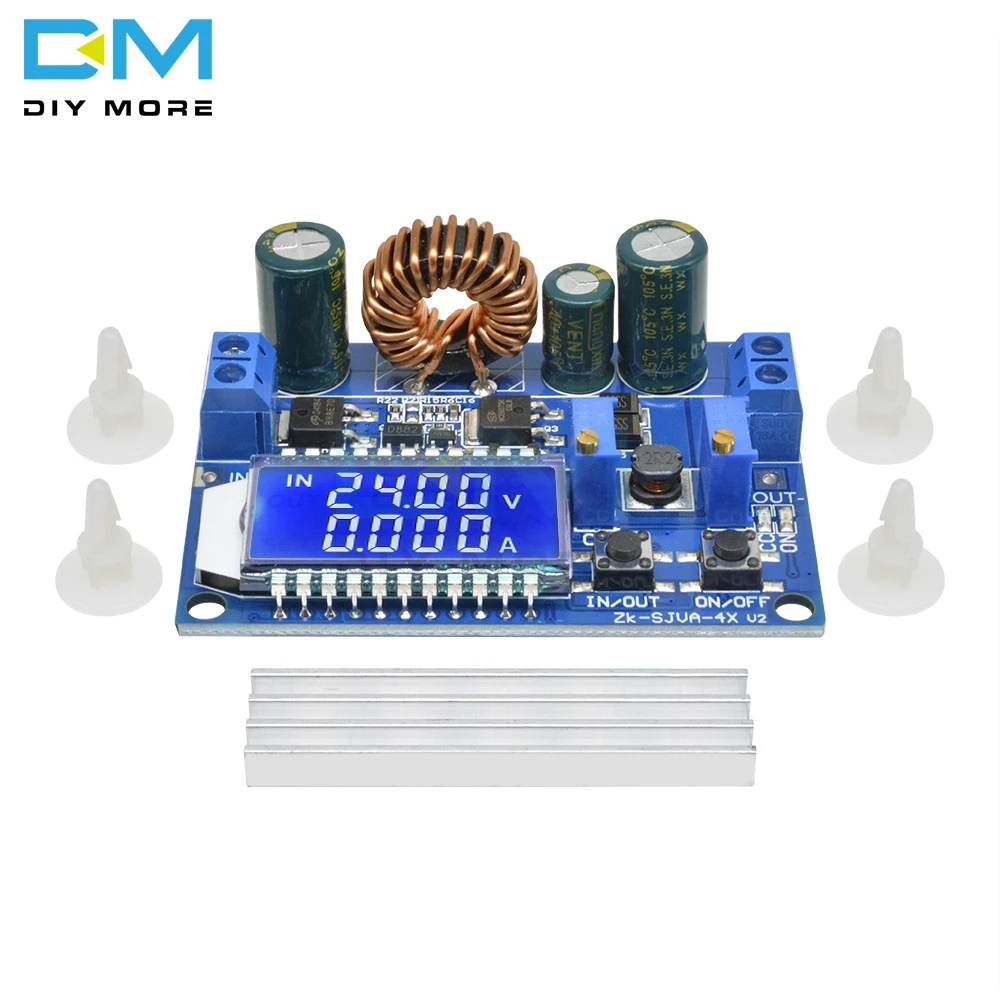

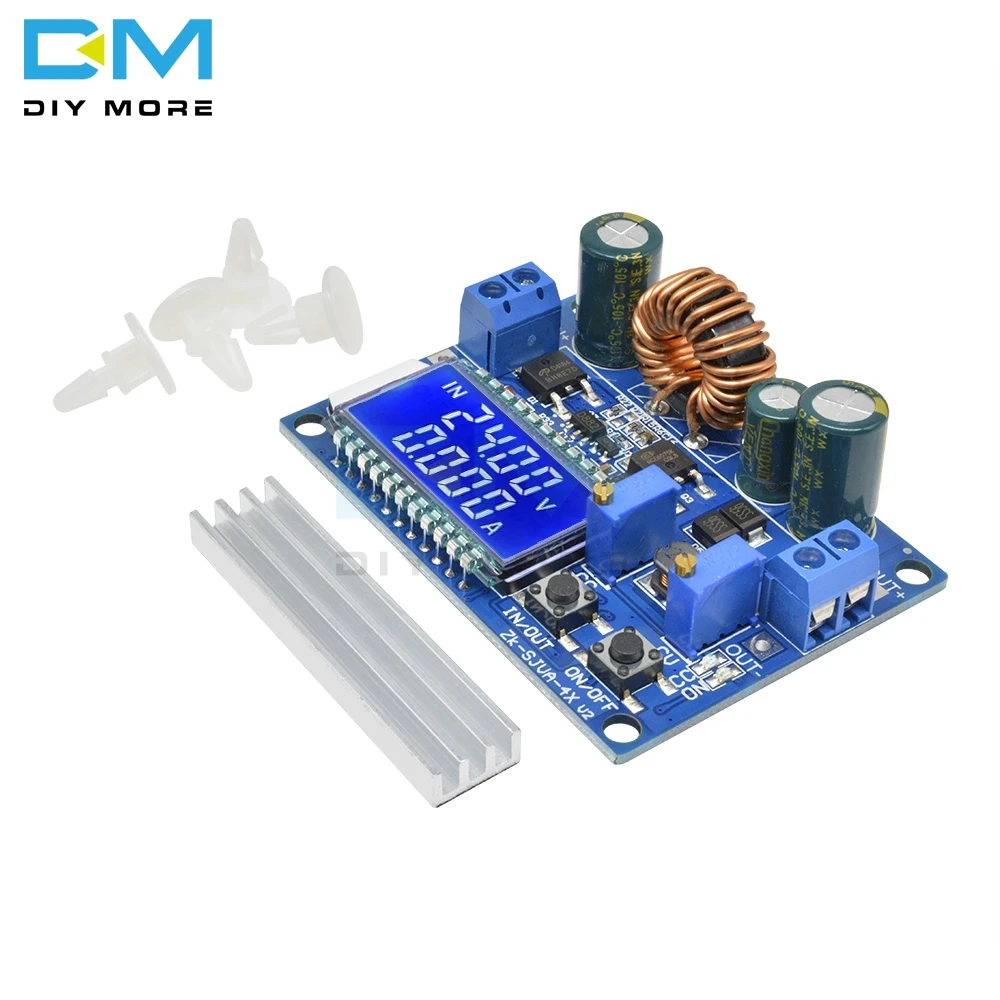

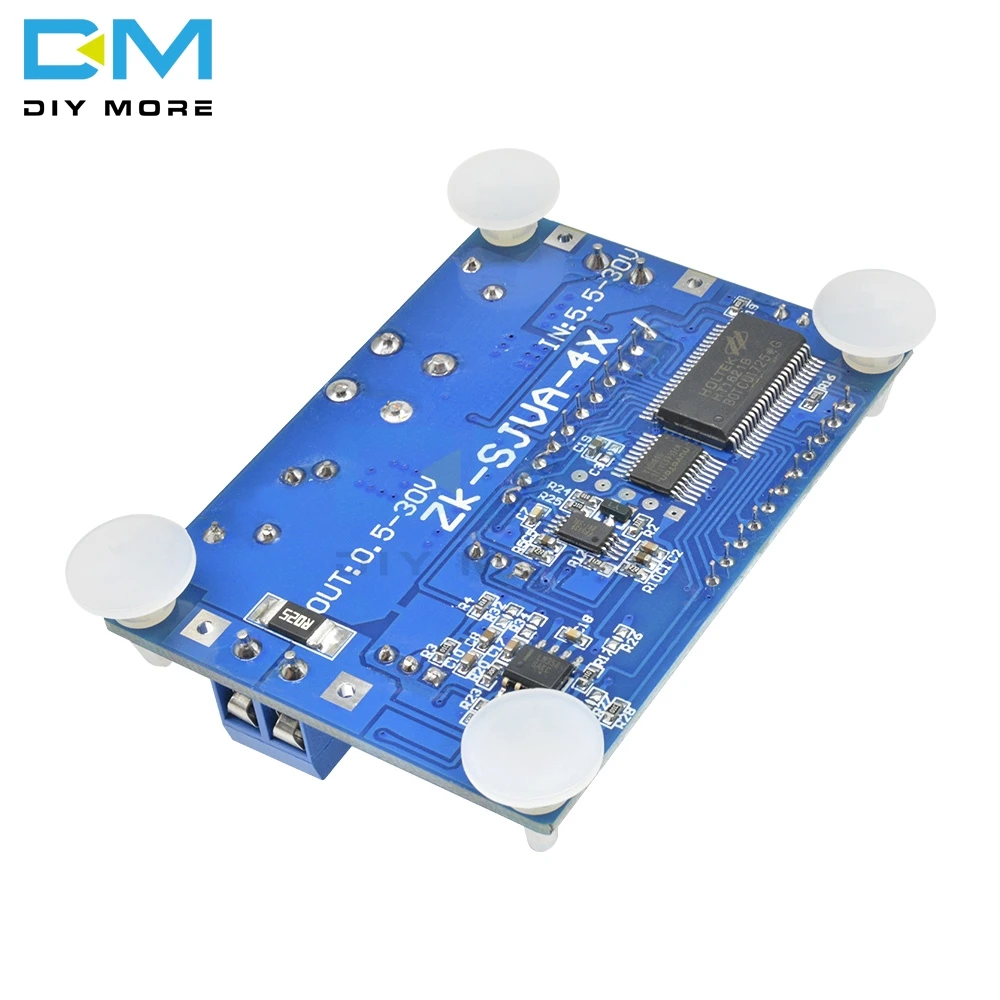

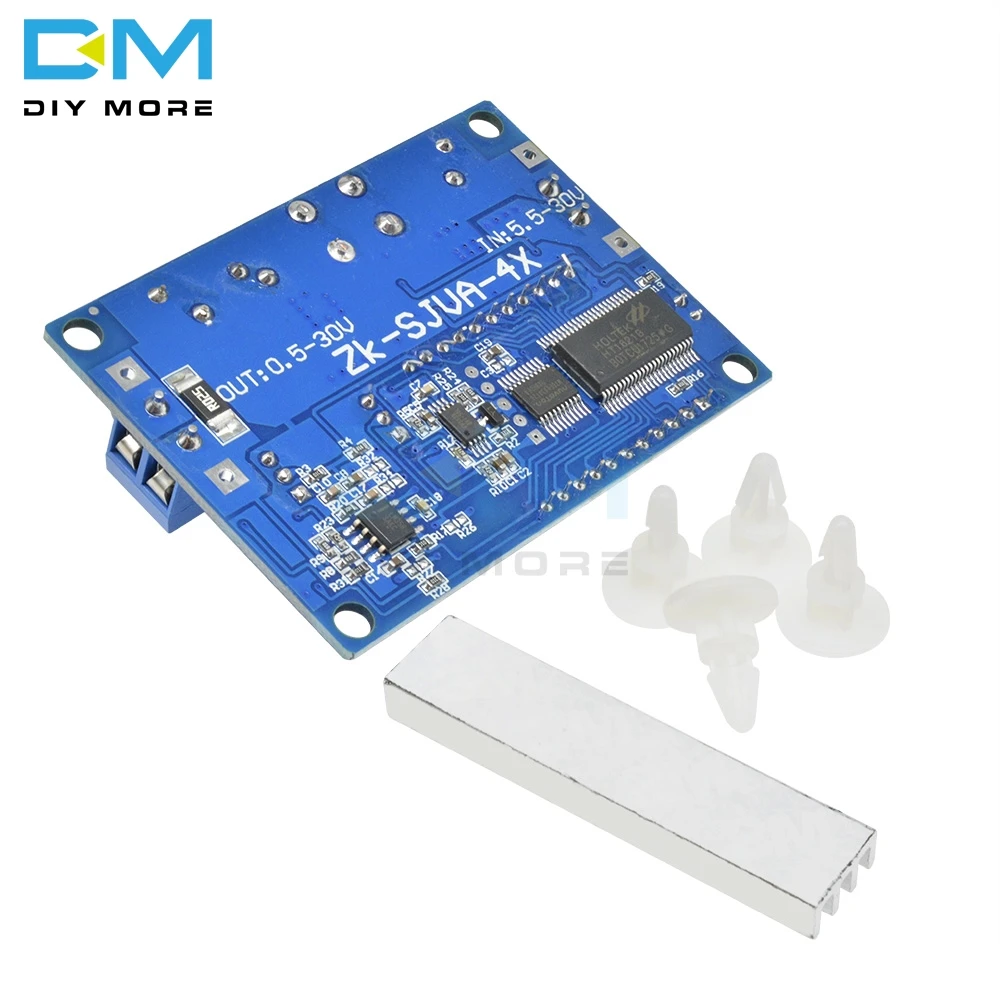

Постоянный ток 5 30 в до 0 цифровой ЖК дисплей понижающий преобразователь

Постоянный ток 5 30 в до 0 цифровой ЖК дисплей понижающий преобразователь

1. Основные характеристики продукта:
1,1 ЖК-дисплей напряжение на входе и выходе, выходной ток выходная мощность;
1,2. Защита от обратного хода, обратное подключение не горит;
1,3. Может быть повышающий и понижающий, выходное напряжение 0,5-30V произвольным регулированием, ограничение тока 0-4A произвольной регуляции;
1,4 выход против проникновения, заряд аккумулятора без дополнительных диодов против рефлюкса;
1,5. Кнопка управления выводом сигнала вкл./выкл., и вы можете установить, что питание по умолчанию включено или выключено;
1,6. Восходящий и ниспадающий чип, используемый в качестве основного контроллера, внешняя трубка 60 в 75A MOS в качестве переключателя, двойное выпрямление 60 в 5A SS56 Schottky, значение напряжения 60 в, улучшенная по рыночной системе программа XL6009 / LM2577 (много устройств, значение давления не достаточно, Трубка MOS и диодный диод Schottky должны быть больше, чем входное напряжение плюс значение входного напряжения);
1,7. Выходная рябь маленькая, LC фильтр;

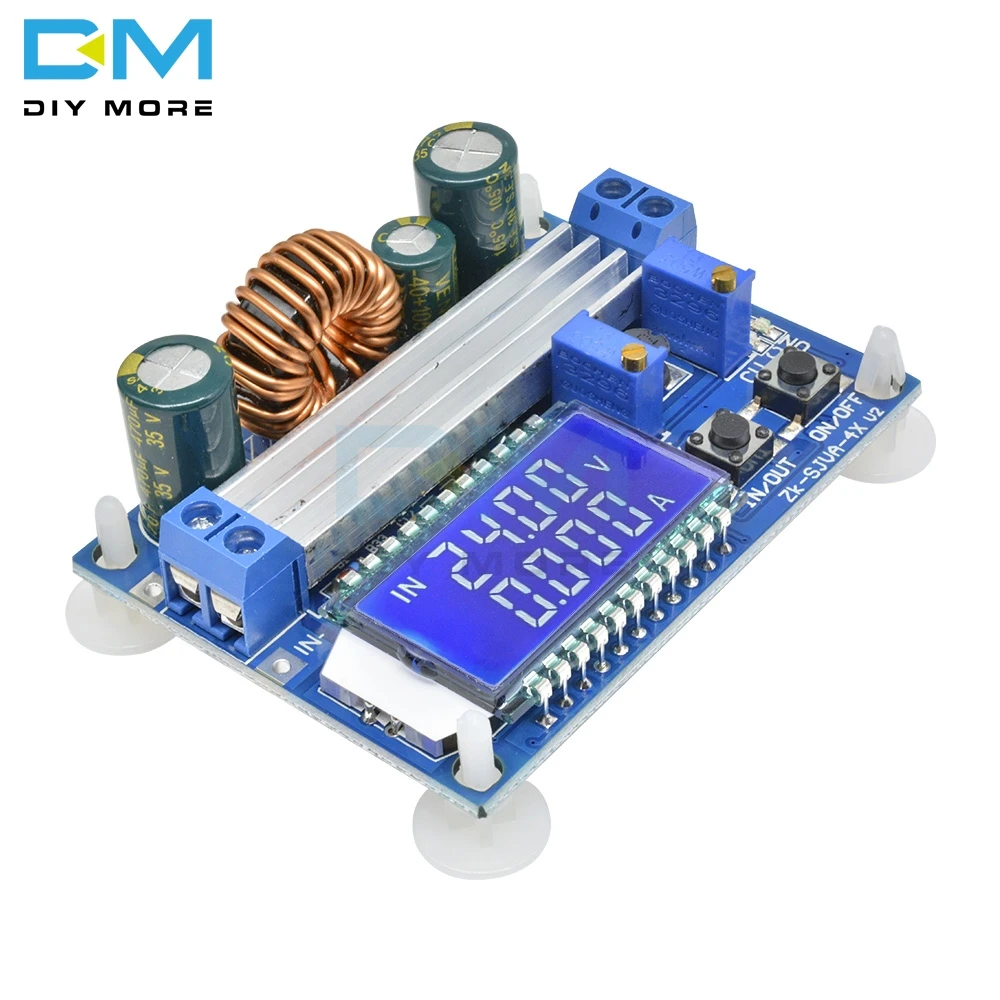

1,8. С радиатором, отправьте модуль поддержки изоляционной колонки.

2. Параметры продукта:
Вход напряжение: 5,5-30V (Вход напряжение 5 В, обычно вы можете достичь buck-boost, но при этом напряжения и тока метр значения не являются точными; Меньше, чем 4,7 V, защита от пониженного напряжения)
Выход напряжение: 0,5-30 в
Ток на выходе: Долгосрочная стабильная работа в 3 А, усиление тепла может достигать 4 а
Выходная мощность: 35 Вт натуральное охлаждение, теплоотвод для повышения мощности 50 Вт
Напряжение Разрешение дисплея: 0,05 V
Разрешение текущего дисплея: 0,005a
Эффективность преобразования: около 88%
Мягкий запуск: Да (очень мощный, с загрузкой, запуск может привести к сбою)
Защита от обратного хода на входе: Да
Выход против проникновения: Да
Защита от короткого замыкания: Да
Рабочая частота: 180 кГц
Размер: Д * Ш * В 66*48*21 мм
Монтажное отверстие: 4 мм в диаметре
Вес: 46 г

3. Описание функции:
3,1. Модуль имеет две кнопки входа/выключения: кнопка входа/выхода, чтобы переключить дисплей входного напряжения и напряжения на выходе, нажмите и удерживайте нажатой, чтобы переключить дисплей выходной мощности; кнопка вкл./выкл., кнопка управления выходом вкл./выкл., нажмите и удерживайте кнопку Set power ON по умолчанию.
3,2. CC-ЭТО ПОТЕНЦИОМЕТР настройки тока, вращение по часовой стрелке, увеличение заданного тока, когда ток нагрузки достигает заданный ток, вход в состояние постоянного тока, индикатор постоянного тока CC (красный) подсветка; Справа CV-это потенциометр для настройки напряжения, вращение по часовой стрелке, может увеличить выходное напряжение. На индикаторе находится индикатор состояния выхода, когда включено выходное напряжение, в противном случае выключено.

4. Как использовать:
4,1. Используется как обычный модуль понижающего напряжения с защитой от перегрузки по току
(1) Отрегулируйте потенциометр постоянного напряжения CV, чтобы выходное напряжение достигает напряжения, которое вы хотите.
(2) Измерьте выходной ток коротких замыканий с помощью тока 10 А (Подключите два тестовых провода непосредственно к выходному концу), И Отрегулируйте потенциометр постоянного тока CC, чтобы выходной ток мог достигать заданного значения защиты от перегрузки по току. (Например, если текущее значение, отображаемое мультиметром, составляет 2 А, максимальный ток будет достигать 2 А, когда вы используете модуль. Когда ток достигает 2 А, включен красный светодиодный индикатор постоянного напряжения и постоянного тока, в противном случае светодиодный индикатор выключен)
Внимание: при использовании в таком состоянии различным оригинальным материалом могут падение напряжения 0 ~ 0,2 V благодаря выборки тока резистор на выходе. В то же время входные и выходные разъемы будут иметь некоторую линейную каплю напряжения, что является нормальным феноменом!
4,2. Используется в качестве зарядного устройства
Без функции постоянного тока модуль не может использоваться для зарядки аккумулятора, из-за мощности аккумулятора и большого падения давления зарядного устройства, в результате чего ток зарядки слишком велик, что может привести к поломке батареи, таким образом, начала батареи для того чтобы использовать постоянный поток зарядки, Когда зарядка в какой-то степени автоматически переключается на постоянное напряжение зарядки.
(1) определите напряжение и зарядный ток никель-металл, за которые вам нужны перезаряжаемый аккумулятор (в том случае, если литиевая батарея параметр 3,7 V / 2200 мА/ч, затем поплавок напряжение 4,2 V и максимальный зарядный ток никель-металл-1C, ie 2200mA)
(2) при отсутствии нагрузки мультиметр измеряет выходное напряжение и регулирует потенциометр постоянного напряжения, таким образом, выходное напряжение достигает плавающего напряжения. (В том случае, если 3,7 V литиевая батарея заряжена, регулировать выходное напряжение до 4,2 V)
(3) Измерьте выходной ток коротких замыканий с помощью тока 10 А (непосредственно Подключите два тестовых провода к выходному клемму), И Отрегулируйте потенциометр постоянного тока так, чтобы выходной ток достигает предварительно определенного значения тока заряда;
(4) Подключите аккумулятор, зарядку.
(Шаги 1, 2 и 3 таковые: Выходное напряжение питания, выход не подключен к нагрузке батареи)
4,3. Используется как светодиодный модуль драйвера постоянного тока
(1) Убедитесь, что вам нужен светодиодный привод, рабочий ток и максимальное рабочее напряжение;
(2) в условиях без нагрузки мультиметр измеряет выходное напряжение и регулирует потенциометр постоянного напряжения, таким образом, выходное напряжение достигает максимальной рабочей мощности Светодиодный.
(3) с мультиметром 10A Измерение тока, выходной ток короткого замыкания, регулируя потенциометр постоянного тока, таким образом, выходной ток достигает предварительно определенного светодиодный рабочий ток;
(4) подключен светодиодный, тестовый аппарат.
(Шаги 1, 2 и 3 таковые: вход питания и выход Светодиодный индикатор без нагрузки.)
Примечание: Этот модуль более 3 А, 35 Вт, пожалуйста, усилите нагрев!

5. Примечание:
5,1. Вход в модуль, запрещающий короткое замыкание с выходным выходом, в противном случае функция постоянного тока будет недопустима.
5,2. Пожалуйста, убедитесь, что питание источника питания выше, чем мощность, требуемая выходной нагрузкой!
5,3. Если модуль полностью загружен с выходом, входное напряжение должно быть выше 8 в. Когда входное напряжение 5 В, выходная мощность составляет около 15 Вт, и амперметр не работает. Значение тока в модуле 4A, при условии, что максимальная выходная мощность, например, выход 17 В, ток не должен превышать 2 А.
