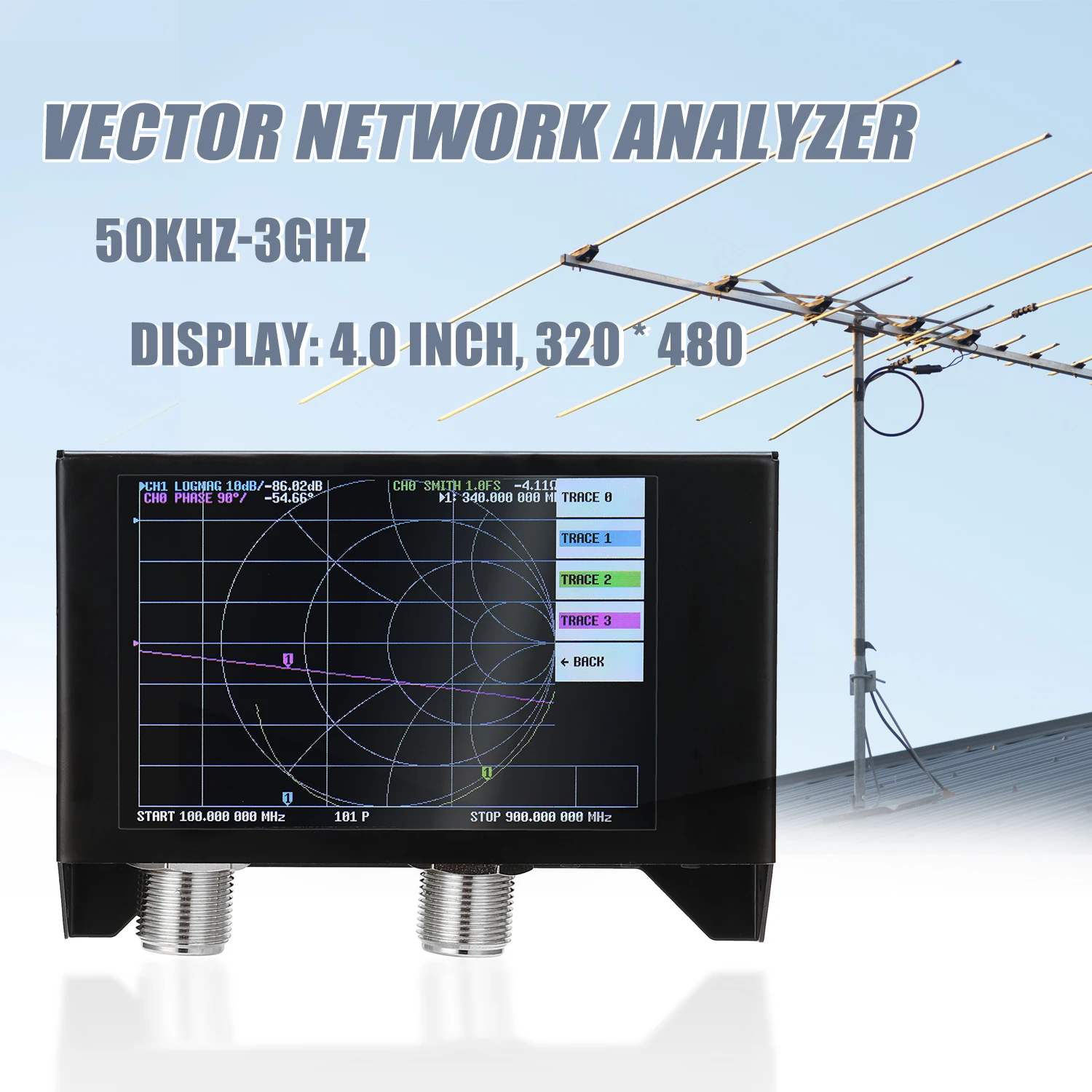

Анализатор сети NanoVNA-F V2 4 3 дюйма IPS ЖК-дисплей Векторный анализатор S-A-A-2 антенный

Тип 1:

Изготовлен из высококачественного материала, практичный, простой в эксплуатации и использовании, имеет длительный срок службы.

Особенности:
Изготовлен из высококачественного материала, практичный, имеет длительный срок службы.
Портативный и компактный, простой в эксплуатации и переноске.

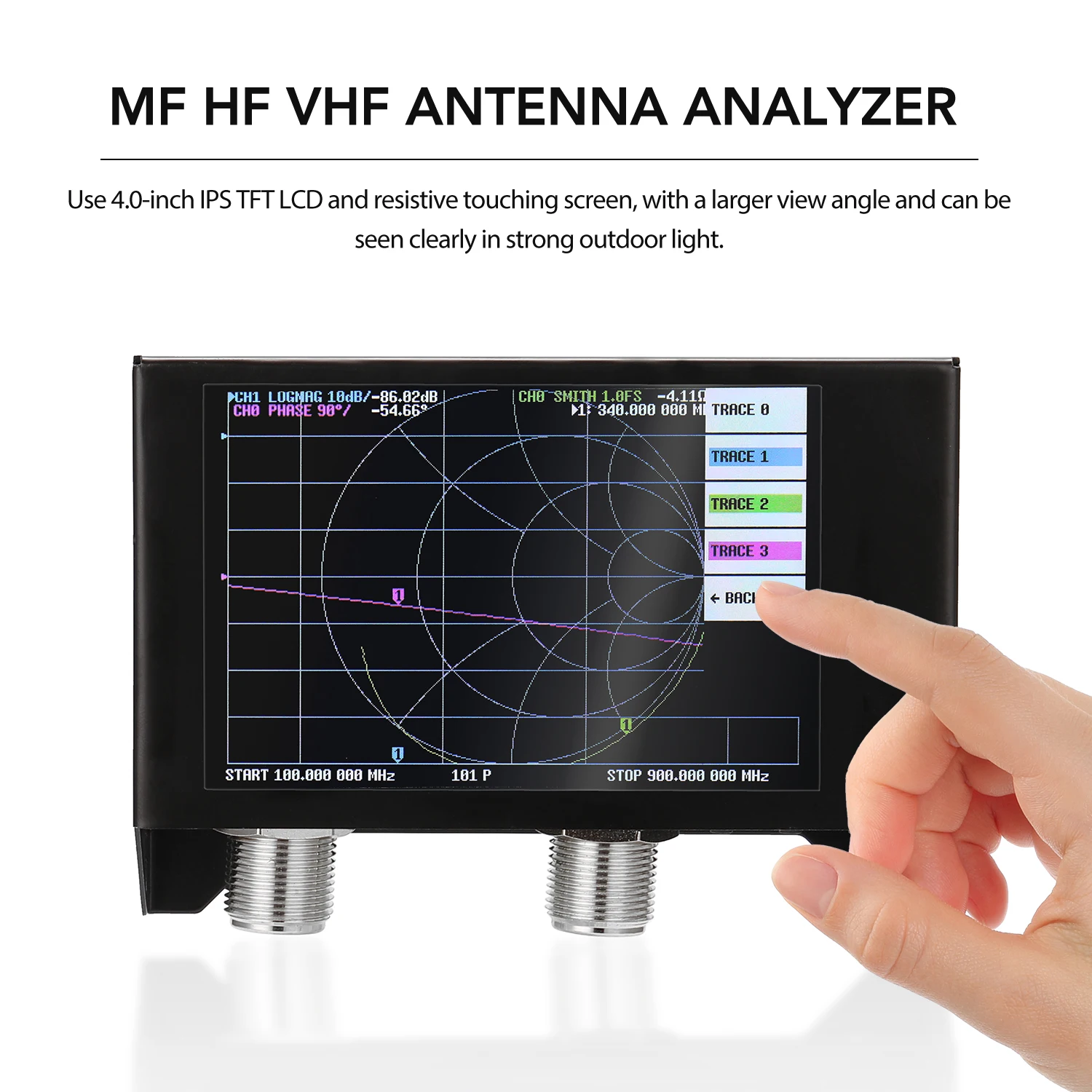

Сенсорный ЖК-дисплей TFT 4,0 дюйма.
Диапазон частот измерения составляет 50 кГц ~ 3 ггц.
Высокая стабильность, высокая чувствительность, высокая точность, значительно Улучшенная производительность.
Сумка для хранения из ЭВА удобна для хранения и переноски.

Характеристики:
Основной материал: PCB + железо
Цвет: черный
Аккумулятор: 1 * литиевый аккумулятор, 3000 мАч (входит в комплект)
Диапазон частот измерения: 50 кгц-3 ГГц
Допуск частоты: <2ppm
Стабильность частоты: <0,5 ppm
Динамический диапазон системы (калибровка): 70 дБ (до 1,5 ГГц), 60 дБ (до 3 ГГц)
Уровень шума S11 (калибровка): -50 дБ (до 1,5 ГГц), -40 дБ (до 3 ГГц)
Скорость развертки: 100 точек в секунду
Дисплей: 4,0 дюйма, 320*480
Интерфейс USB: Micro USB
Источник питания: USB, максимальный зарядный ток 1 А
Разъем аккумулятора: JST-XH 2,54 мм
Максимальные точки развертки (на устройстве): 201
Максимальные точки развертки (USB): 1024
Потеря возврата порта 2 (1,5 ГГц): Тип 20 дБ
Потеря возврата порта 2 (3 ГГц): минимум 13 дБ

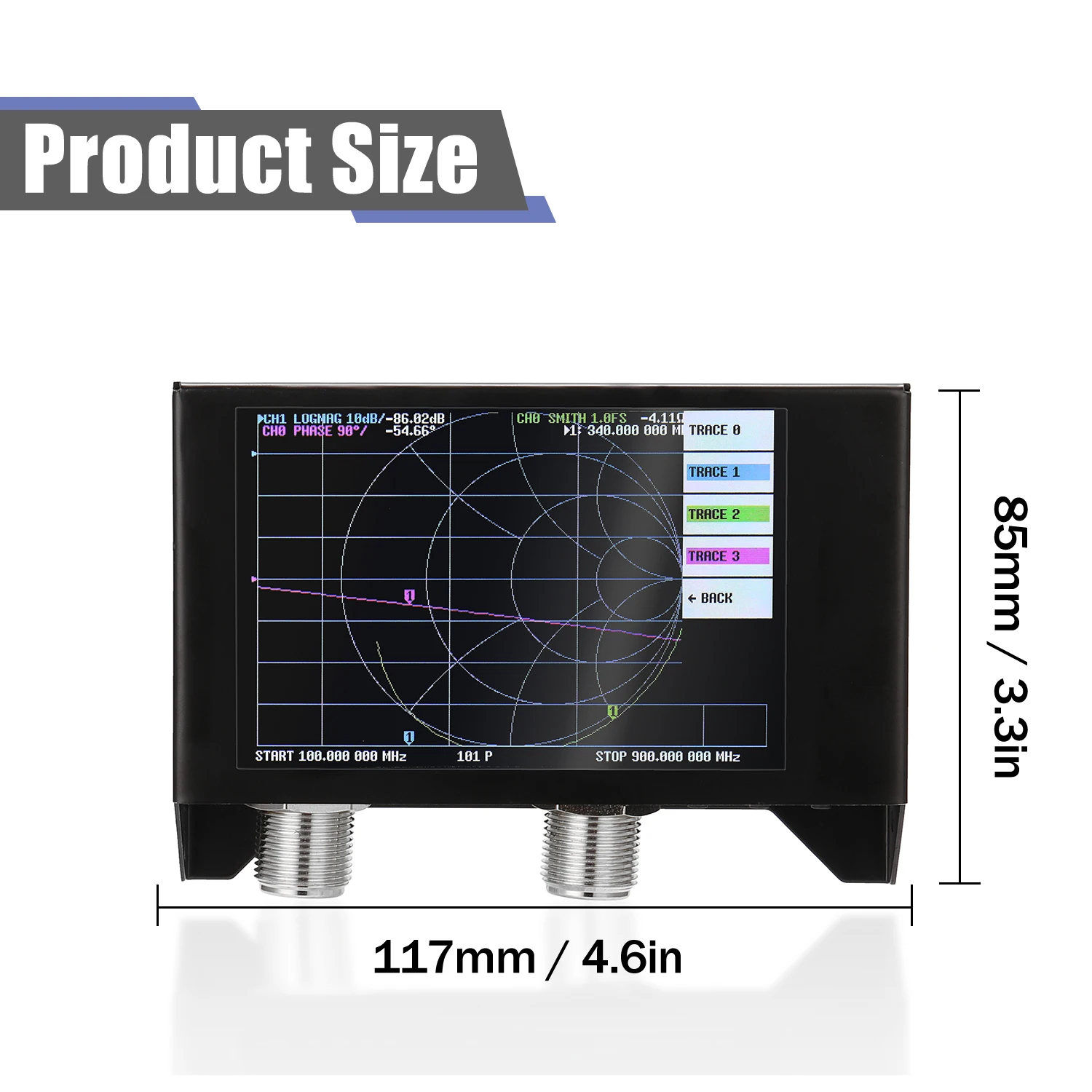

Размер изделия: 117*85*25 мм/4,6*3,3 * дюйма
Вес изделия: 368 г/13,0 унции
Посылка: 215*137*85 мм/8,5*5,4 * 3.3in
Вес посылка: 972 г/фунта

Примечание:
VNA-QT загрузка программного обеспечения: //github.com/nanovna/NanoVNA-QT/releases

Упаковочный лист:
1 * SAA-2N хост
1 * Micro USB кабель для передачи данных
2*500 мм N-тип папа-папа RG142-PUR RF кабель
1 * комплект для калибровки N-типа «папа»-OPEN
1 * комплект для калибровки N-типа «папа»-короткий
1 * комплект для калибровки типа N с наружной резьбой-нагрузка
1 * Разъем N-типа «Мама-мама»

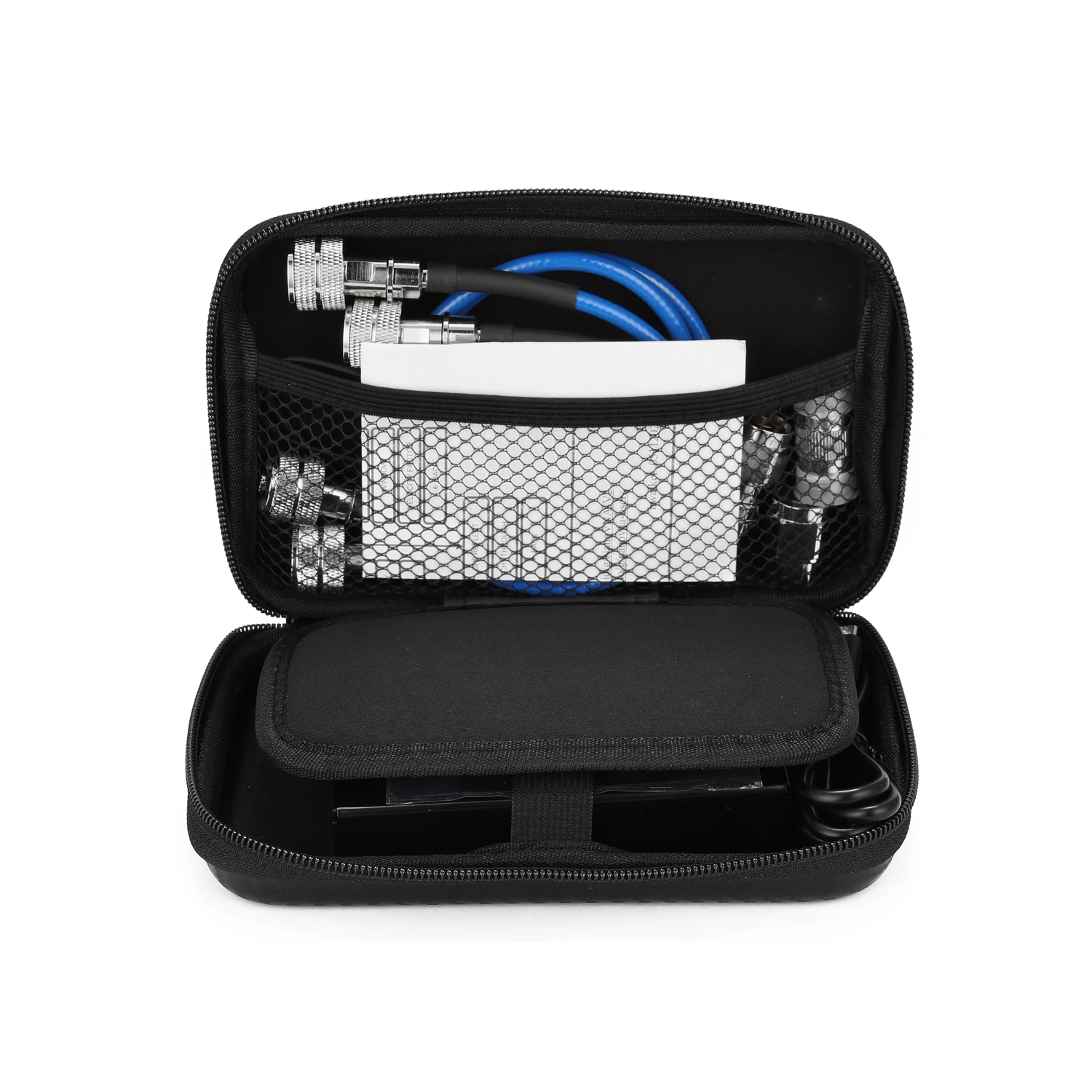

1 * сумка для хранения EVA
1 * лопасть для сенсорного экрана и шнурок

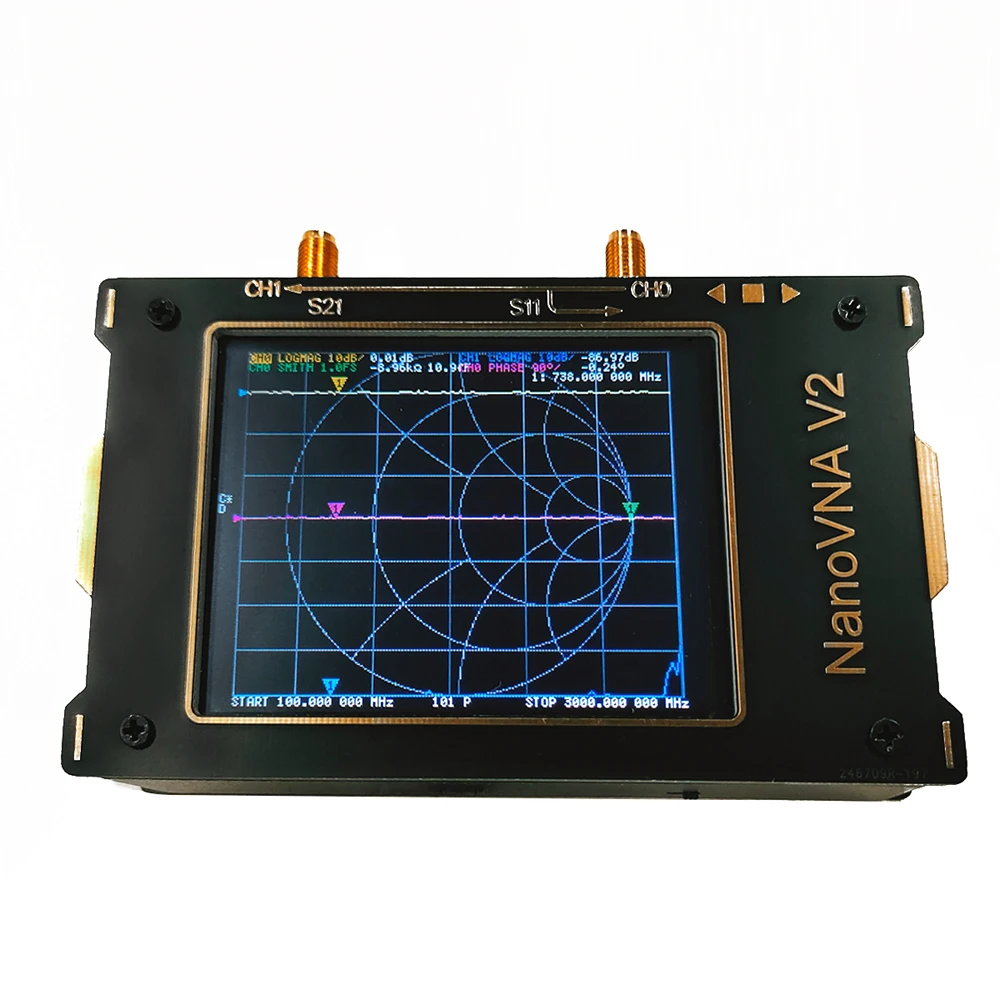

Тип 2:

Изготовлен из высококачественного материала, практичный, простой в эксплуатации и использовании, имеет длительный срок службы.

Особенности:
Изготовлен из высококачественного материала, практичный, имеет длительный срок службы.
Портативный и компактный, простой в использовании и переноске.
Диапазон частот измерения составляет 50 кГц ~ 3 ггц.
Высокая стабильность, высокая чувствительность, высокая точность, значительно Улучшенная производительность.
Металлический корпус, большой экран 3,2 дюйма более точен для прикосновения, прост в эксплуатации, нет необходимости подключать питание, избавиться от скоб кабеля для передачи данных, его можно использовать отдельно.

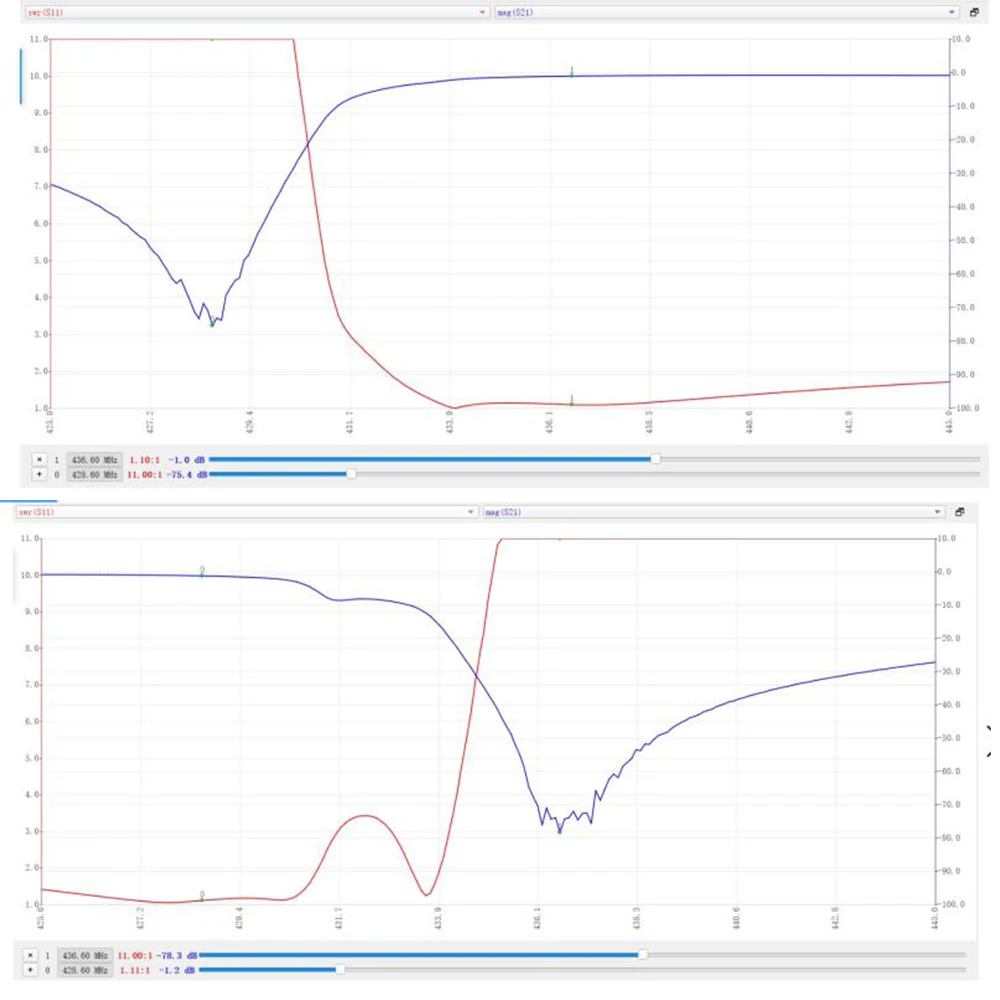

Этот продукт может достигать 3 г, может измерять антенны 2,4G, также может измерять дуплексор и фильтр.

Характеристики:
Материал: печатная плата + металл
Основной цвет: черный + золотой
Диапазон частот измерения: 50 кгц-3 ГГц
Динамический диапазон системы (после калибровки): 70 дБ (50k до 1,5 ГГц); 60 дБ (до 3 ГГц)
Уровень шума S11 (после калибровки): -50 дБ (до 1,5 ГГц); -40 дБ (до 3 ГГц)
Скорость развертки: 100 точек в секунду
Точки развертки (на устройстве): 10-201 точек, регулируемые
Точки развертки (USB): 1-1024 точек, регулируемые
Источник питания: USB, 4,6-5,5 В
RF порт: SMA
Интерфейс USB: Micro USB
Экран дисплея: 3,2 дюйма TFT
Аккумулятор: 1 * литиевый аккумулятор, 1950 мАч (входит в комплект)
Возвратные Потери порта 2: ≥ 13 дБ (до 3 ГГц), 20 дБ (до 1,5 ГГц)
Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5
Рабочая температура окружающей среды: 0-45 ℃

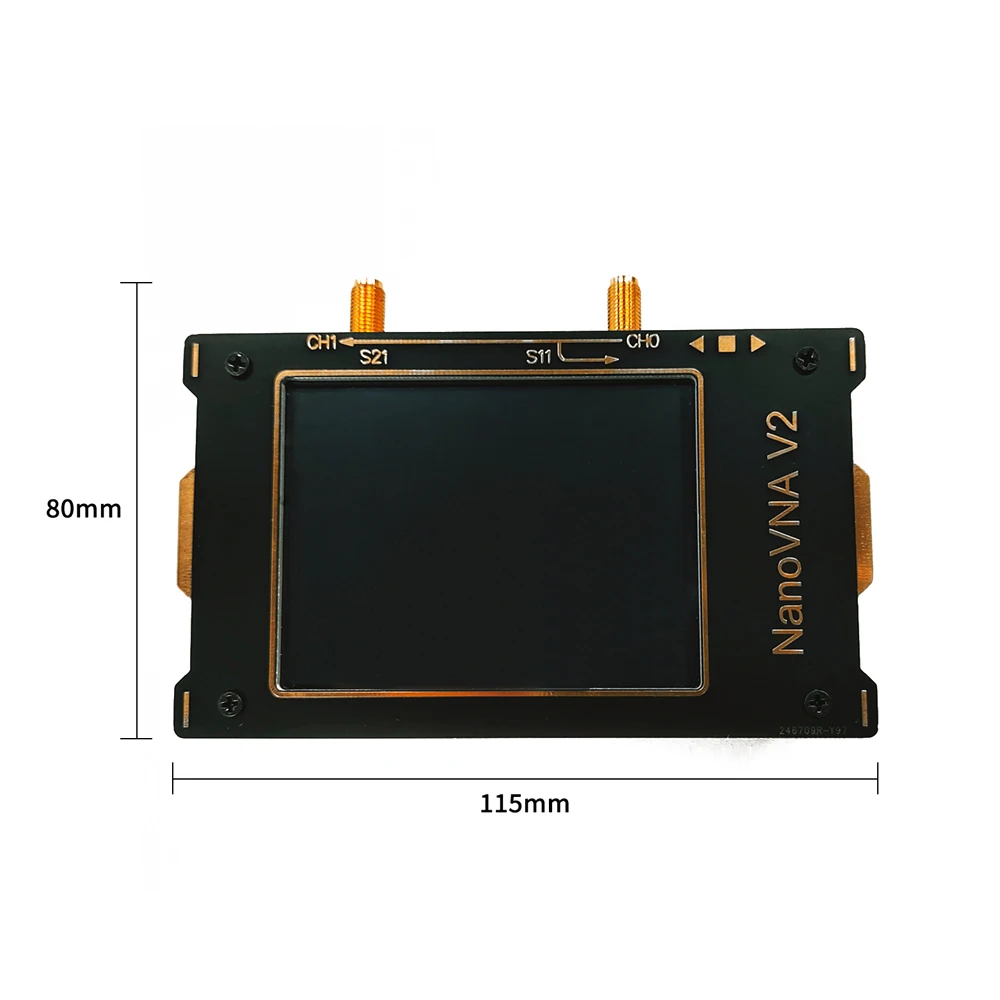

Размер изделия: 115*80*27 мм/4,5*3,1 * дюйма
Посылка: 180*120*35 мм/7,1*4,7 * дюйма
Вес посылка: 330 г/11,6 унции

Примечание:
1. Загрузка программного обеспечения: //github.com/nanovna/NanoVNA-QT/releases
2. Руководство пользователя: //github.com/nanovna/NanoVNA-QT/master/ug1101.pdf

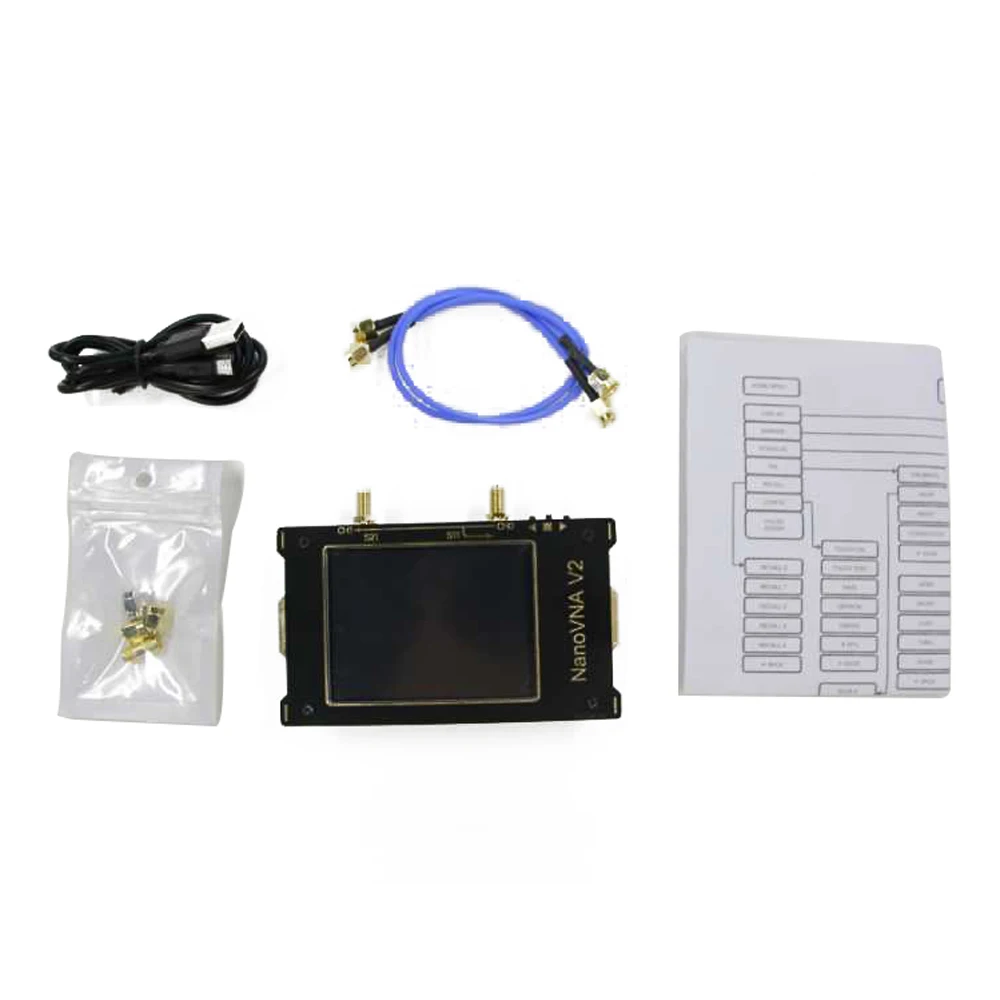

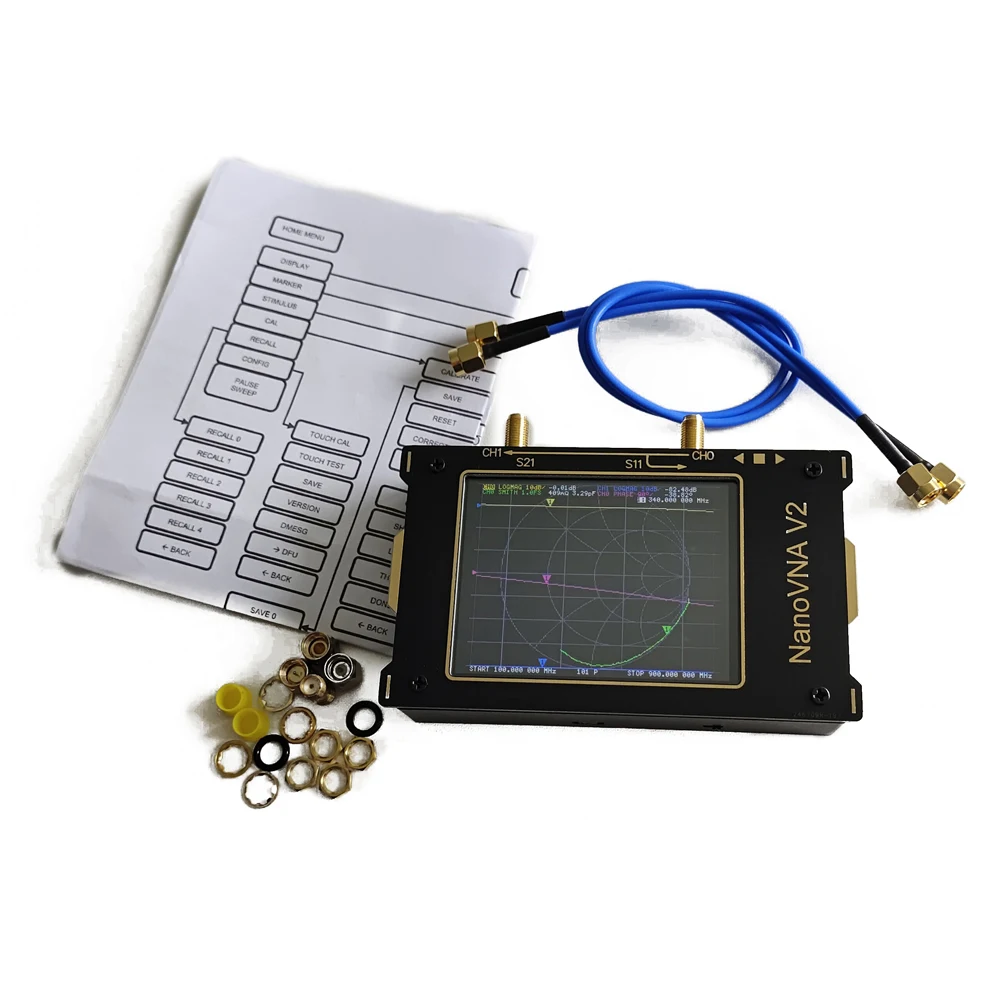

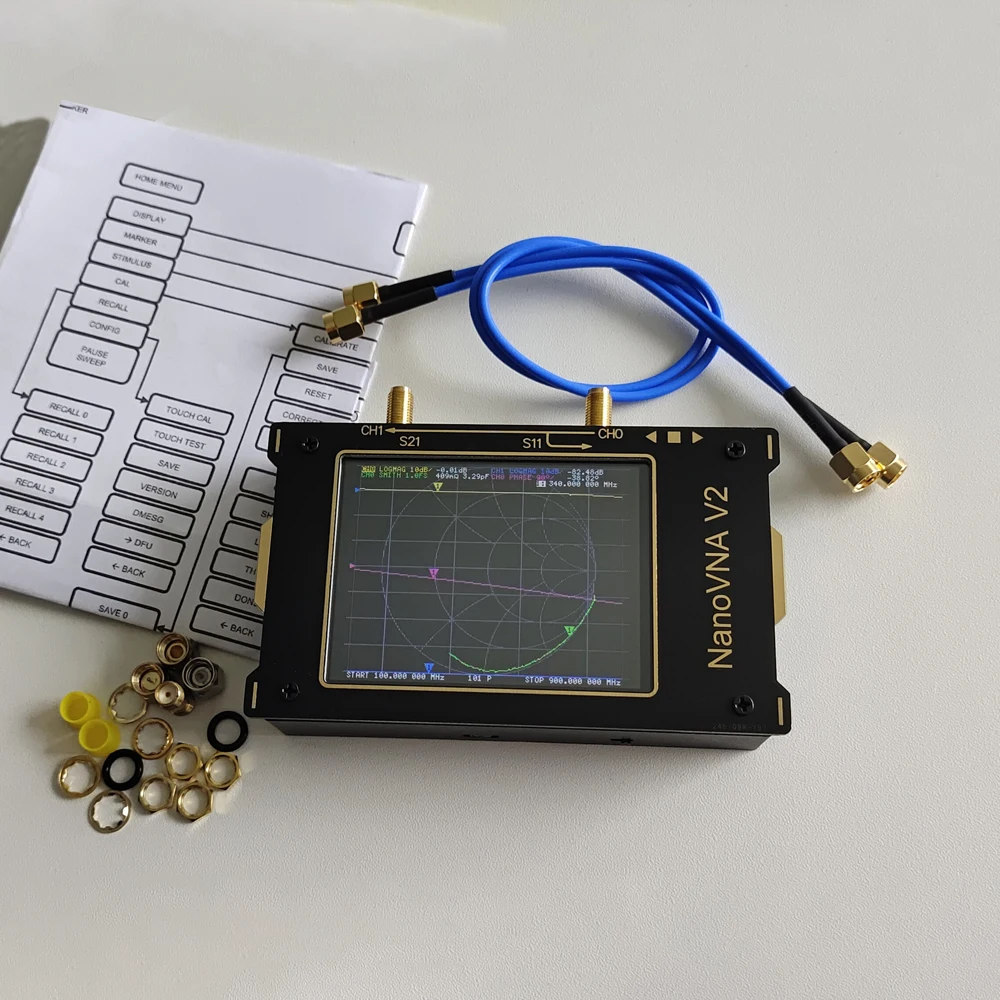

Упаковочный лист:
1 * Векторный анализатор сети
2*300 мм RF кабель SS405 SMA с двойной наружной иглой
1 * USB-кабель для передачи данных
1 * комплект для калибровки (нагрузка 50 Ом)
1 * комплект для калибровки (короткий)
1 * Набор для калибровки (Открытый)
1 * Разъем SMA «Мама-мама»

Тип 3:

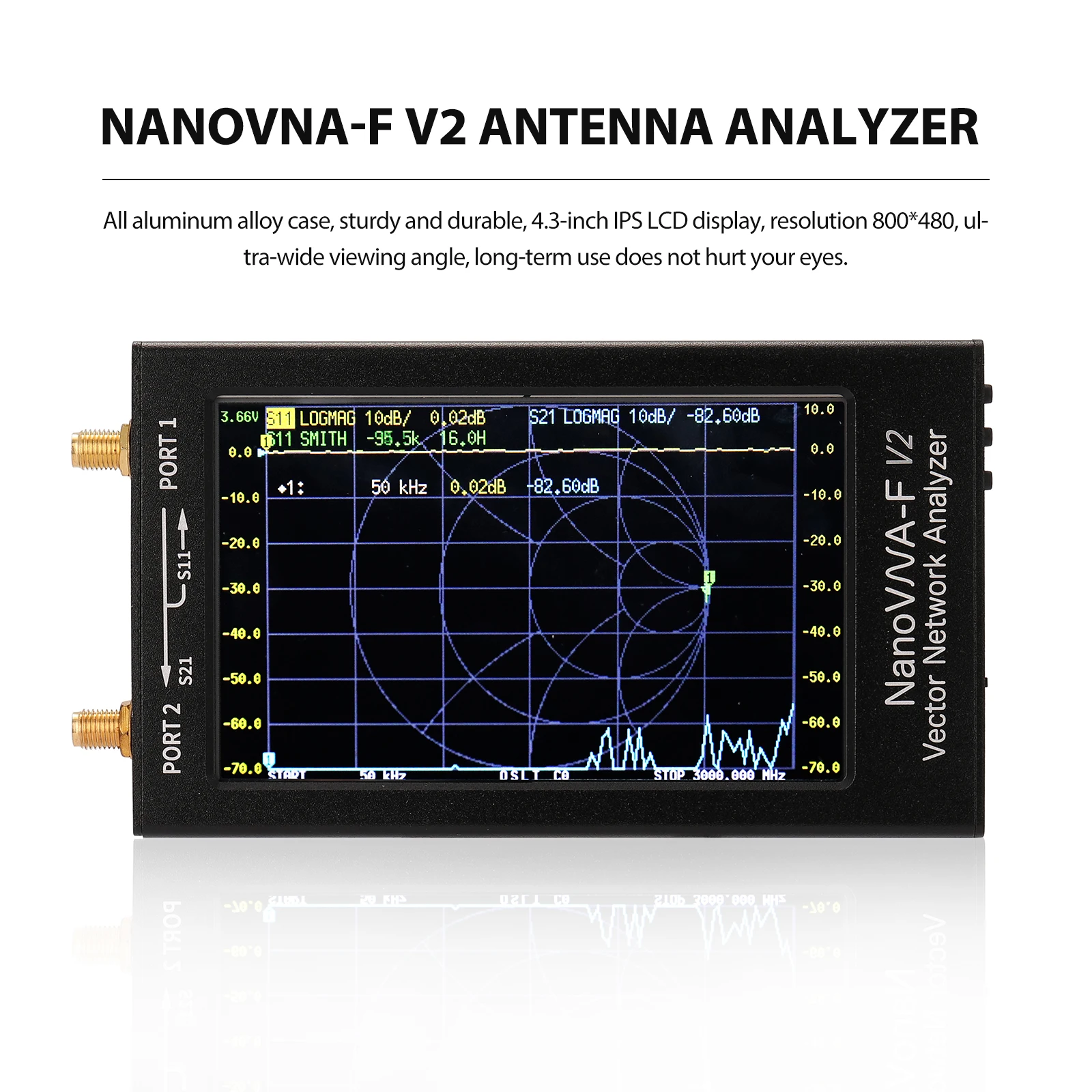

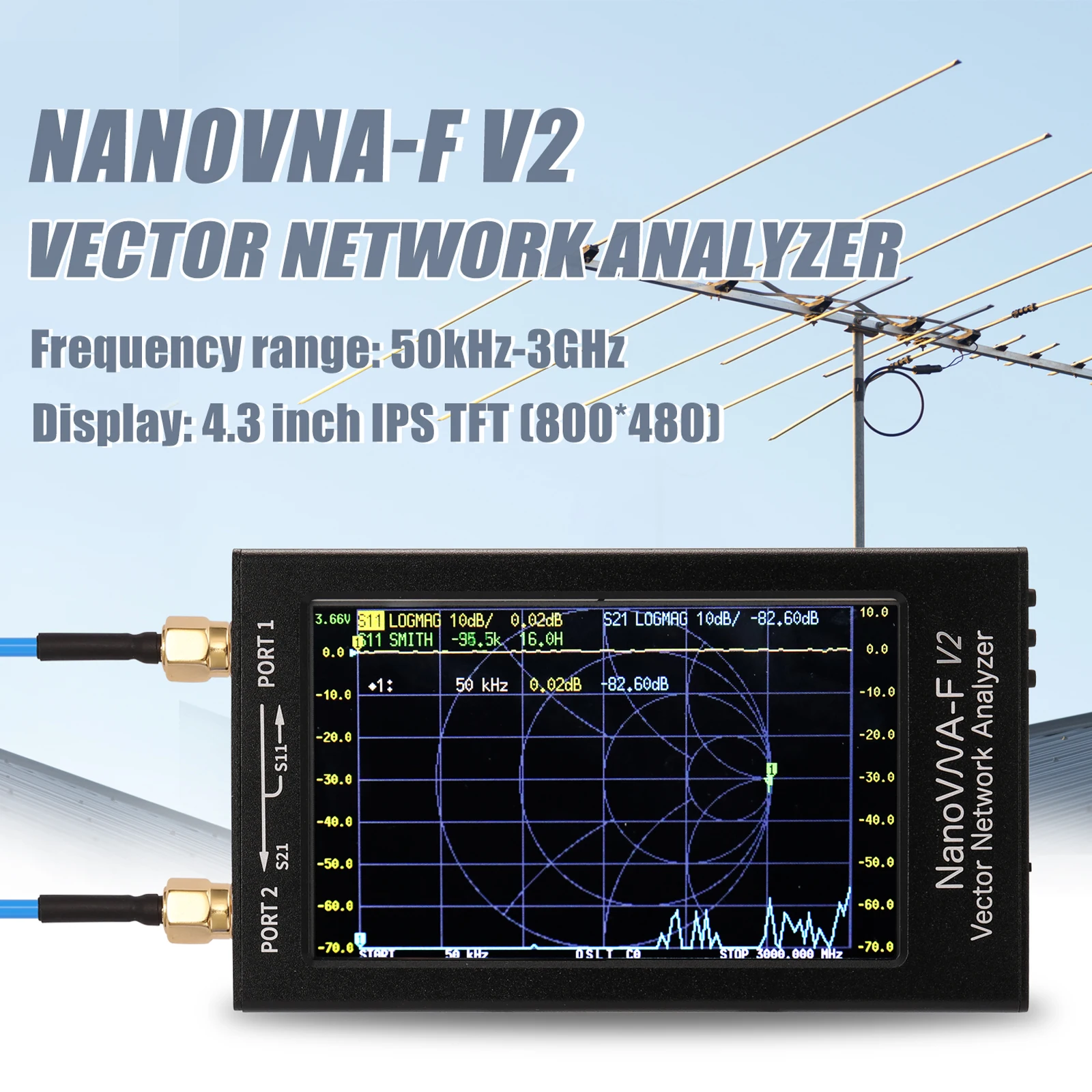

Портативный векторный сетевой анализатор NanoVNA-F V2-это новый продукт, разработанный на базе NanoVNA-F. В нем используется 2,5-дюймовый ЖК-дисплей IPS и чехол из алюминиевого сплава. Он оснащен стандартной литиевой батареей большой емкости 5000 мАч. Поддержка сенсорного экрана и работы боковых кнопок, поддержка интерфейса на китайском и английском языках. Дизайн этого продукта основан на NanoVNA и онакомм S-A-A V2, и глубокая оптимизация программного обеспечения производится на основе предыдущего продукта NanoVNA-F. Рабочий интерфейс совместим с NanoVNA-F, диапазон измерений расширен до 3 ГГц, а динамические диапазоны больше. Более точное измерение и более удобная эксплуатация.

Особенности:
1,3-дюймовый ЖК-дисплей IPS, разрешение 4,3*800, Сверхширокий угол обзора, длительное использование не повреждает глаза.
Чехол из алюминиевого сплава, прочный и долговечный, эффективно экранирует электромагнитные помехи для обеспечения точности измерения.
Радиочастотный интерфейс-SMA, что удобно для подключения различных проверенных частей.
Полностью сенсорный дизайн экрана, с 3 боковыми кнопками одновременно, гибкое и удобное управление.
Поддержка китайского и английского интерфейса.
Оптимизированный дизайн пользовательского интерфейса, удобный для пользователей для выполнения измерений.
Поддержка регулировки яркости экрана.
Прошивку можно обновить через виртуальный U-диск, программатор не требуется, а прошивку можно обновить через прилагаемый USB-кабель для передачи данных type-c.
Стандартные качественные Калибровочные детали и фазостабильный кабель RG405 для обеспечения точности калибровки.
Разработан с выходным интерфейсом USB, который может поддерживать выходную мощность 5 В/1 А.
Используя ток подзарядки высокого тока 2 А, время подзарядки короче.
Поддерживая программное обеспечение хост-компьютера, хост-компьютер поддерживает интерфейсы на китайском и английском языках.
Изображения экрана устройства можно получить, сделав скриншот главного компьютера.
Функция: может измерять параметры S, коэффициент стоячих волн напряжения, Смит-диаграмму, фазу, групповую задержку и т. д.

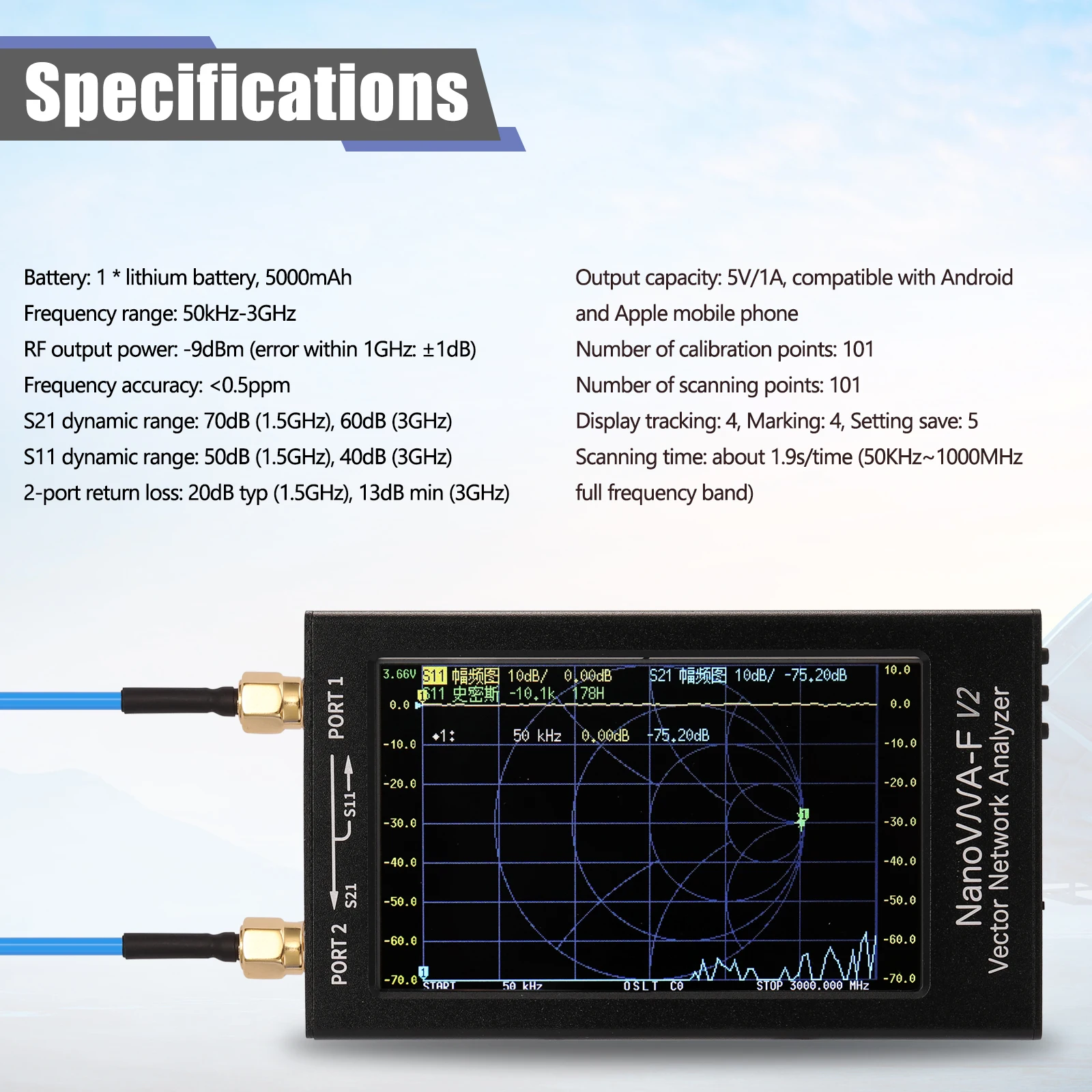

Характеристики:
Материал: алюминиевый сплав (чехол)
Основной цвет: черный
Аккумулятор: 1 * литиевый аккумулятор, 5000 мАч
Частота: 50 кгц-3 ГГц
Выходная мощность RF: -9 дБм (погрешность в пределах 1 ГГц: ± 1 дБ)
Точность частоты: <0,5 ppm
Динамические диапазоны S21: 70 дБ (1,5 ГГц), 60 дБ (3 ГГц)
Динамические диапазоны S11: 50 дБ (1,5 ГГц), 40 дБ (3 ГГц)
2-портовые Возвратные потери: 20 дБ тип (1,5 ГГц), 13 дБ мин (3 ГГц)
Количество точек калибровки: 101 точек
Количество точек сканирования: 101 точек
Количество следов: 4
Количество точек отметки: 4 (панель отметки можно перемещать вверх и вниз на экране)
Интерфейс USB: режим связи USB Type-C: CDC (последовательный)
Настройка сохранения: 5 групп (после сохранения его можно напрямую отозвать при повторном использовании, нет необходимости перекалибровывать, И сохраненные параметры до последнего выключения будут автоматически отозваны при повторном включении)
Поддерживает интерполяцию результатов калибровки, может измерять без повторной калибровки после регулировки диапазона частот измерения
Время сканирования: около 1,9 с/1 раз (полный диапазон частот 50 кГц ~ 3000 МГц)

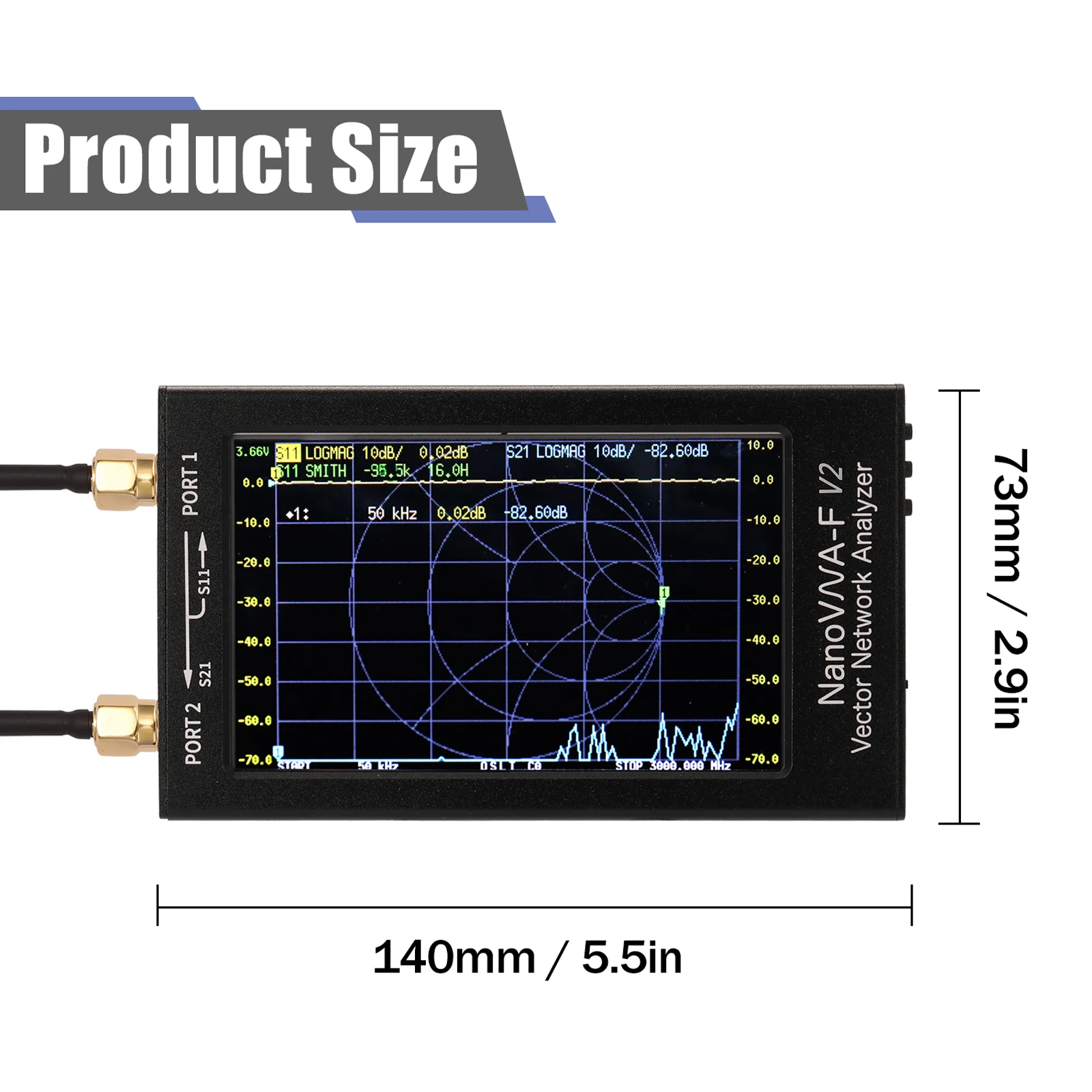

Размер изделия: 140*73*20 мм/5,5*2,9 * дюйма
Вес изделия: 270 г/9,5 унции
Размер упаковки: 250*150*50 мм/9,8*5,9 * 2.0in
Вес упаковки: 500 г/1 фунт

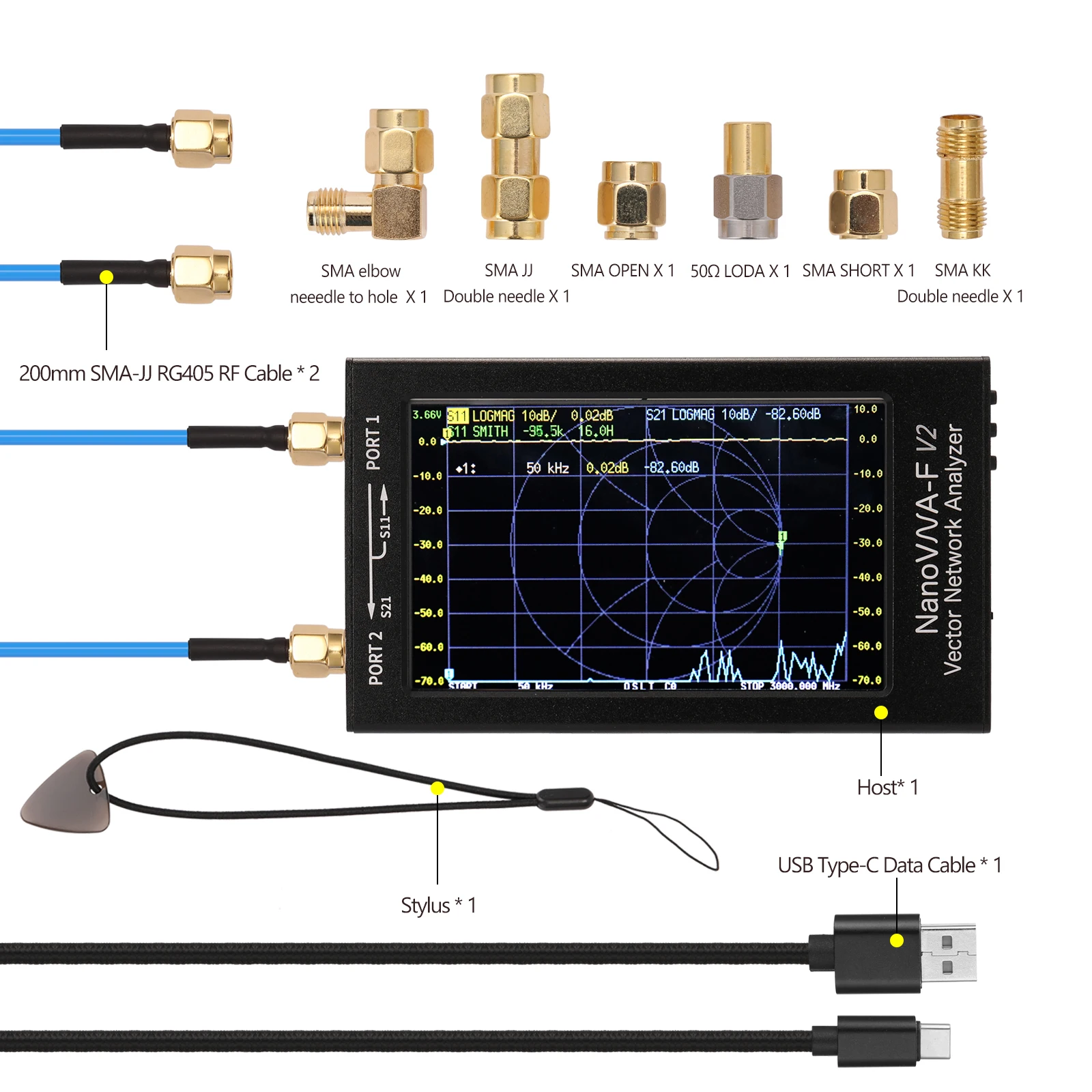

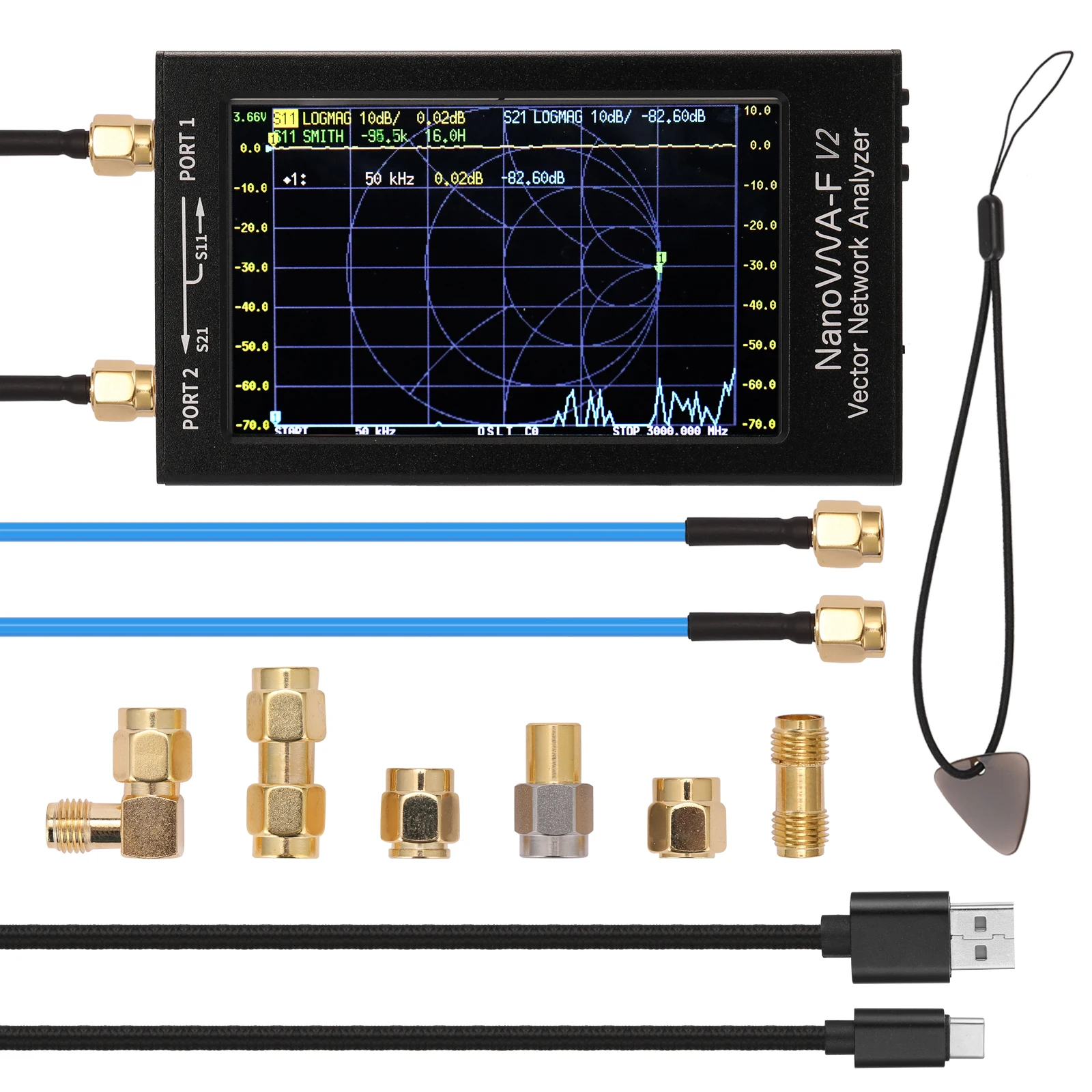

Упаковочный лист:
1 * хост
1 * комплект для калибровки SMA Open
1 комплект для калибровки короткого замыкания SMA
1 * комплект для калибровки нагрузки SMA 50 Ω
1 * SMA-KK адаптер с двойной головкой с внутренним отверстием
1 * SMA-JJ двусторонний штыревой адаптер
1 * SMA-JKW колено внешний винт внутреннее отверстие к внутреннему винту Внутренние иглы адаптер
2*200 мм SMA-JJ RG405 RF кабель
1 * кабель для передачи данных USB Type-C
1 * стилус
