Mppt 30 Солнечный контроллер LCD mppt Солнечный Контроллер заряда 12 в 24 В PV регулятор с таймером и тестовым режимом для вне сетки солнечной системы питания

Обзор: материнская плата

Ценим вас за то, что вы выбрали jasmint mpppt за максимальной точкой мощности, Солнечный контроллер заряда, SPT серии. основывается на общем позитивном дизайне и расширенный контроль через слежение за точкой максимальной мощности алгоритм, с ЖК-дисплей отображения Бег статус, этот продукт является художественным, экономичным и практичным.

С Контроль через слежение за точкой максимальной мощности алгоритм, в любой ситуации, продукты этой серии могут быстро и точно отслеживать лучшие максимальной мощности (со слежением за максимальной точкой мощности) Фото производства фотоэлектрической энергии, для того, чтобы получить максимальную солнечную энергию вовремя, что значительно повышает энергоэффективность. Есть двойная функция дисплея: локальная ЖК-панель и дистанционный метр. Датчик modbus protocol interface удобен для клиентов для расширения приложений и мониторинга в различных областях, таких какТелекоммуникационная базовая станция, бытовая система, система уличного освещения, мониторинг пустынной местностиИ т. д.

Особенности:

-Усовершенствованная технология отслеживания максимальной мощности (MPPT), с эффективностью не менее 99.5%.

-Высококачественные компоненты, улучшая производительность системы, с максимальной эффективностью преобразования 98%.

-Ультра-быстрая скорость отслеживания и гарантированная эффективность отслеживания.

-Точно распознавание и отслеживание нескольких точек питания.

-Надежный автоматический ограничитель функции максимальной мощности PV вход, обеспечивая отсутствие перегрузки.

-Широкий диапазон рабочего напряжения MPPT.

-12/24VDC автоматическое определение напряжения системы.

-Дизайн ЖК-дисплея, динамическое отображение рабочих данных и условий работы инструмента.

-Несколько режимов управления нагрузкой:Ручной режим, включение/выключение света, включение света + таймер и режим тестирования.

-Поддержка 3 вариантов предпрограммы зарядки: герметичный, ГЕЛЕВЫЙ, затопленный.

-Функция компенсации температуры батареи.

-Функция статики энергии в реальном времени.

Технология параметр

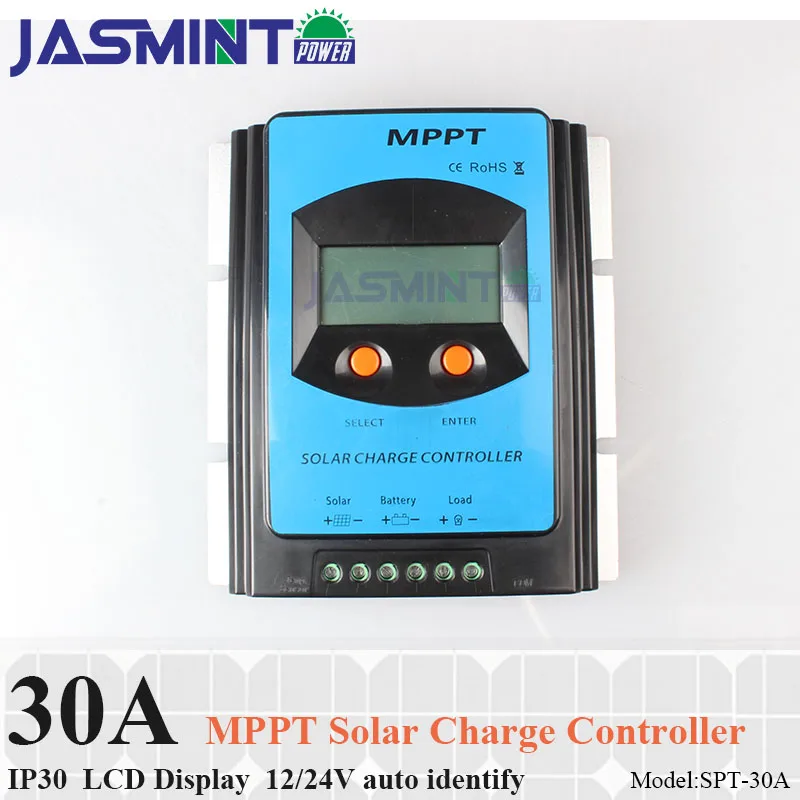

Характеристики

1-Размер монтажного отверстия и пустой; 5

2-Кнопка выбора

3-RTS Порты и разъёмы

4-PV терминалы

5-Батарея терминалы

6: Доставка груза терминалы

7-кнопка ввода

8-LCD

Примечание: 3 соединения для RTS (Дистанционный датчик температуры) для дистанционного обнаружения температуры батареи.

Подробная информация о продукте:

Технология отслеживания максимальной мощности

Из-за нелинейных характеристик солнечного массива на его кривой находится Максимальная точка выхода энергии (максимальная точка мощности). Традиционные контроллеры, с технологией зарядки переключателя и технологией зарядки PWM, не могут заряжать аккумулятор в максимальной мощности, так что не может собрать максимальную энергию, доступную из PV массива, но Контроллер заряда на солнечной батарее с технологией отслеживания максимальной мощности (MPPT) может блокировать на месте для сбора максимальной энергии и доставить его аккумулятор.

MPPT алгоритм нашей компании постоянно сопоставляет и регулирует операционные точки, чтобы попытаться найти максимальную точку мощности массива. Процесс отслеживания полностью автоматический и не регулирует пользователя.

Как показано на рис. 1-2, кривая также является характерной кривой массива, технология MPPT увеличит ток заряда аккумулятора через отслеживание MPPT.

При условии, что 100% эффективность преобразования солнечной системы, таким образом, создана следующая формула:

Как правило, V (mpp) всегда выше V (летучая мышь), из-за принципа сохранения энергии, I (летучая мышь) всегда выше, чем I (PV). Чем больше расхождение между V (mpp) & V (летучая мышь), тем больше расхождение между I (pv) & I (летучая мышь), тем больше расхождение между массивом и батареей, более широкое снижение эффективности преобразования системы, таким образом, эффективность преобразования контроллера особенно важна в PV системе.

Рис. 1-2-Кривая максимальной мощности, затененная область-диапазон зарядки традиционного контроллера заряда солнечной батареи (режим зарядки ШИМ), он может, конечно, диагностировать, что режим MPPT может улучшить использование солнечной энергии. Согласно нашему испытанию, контроллер MPPT может повысить эффективность 20%-30% по сравнению с контроллером PWM. (значение может быть изменено из-за воздействия окружающей среды и потери энергии)

В фактическом приложении, как затенение от облаков, деревьев и снега, панель может быть мультиmppt, но на самом деле существует только одна реальная максимальная точка питания. Как показано на рисунке 1-3 ниже:

Если программа работает неправильно после появляющегося мульти-MPPT, система не будет работать на реальной максимальной мощности, которая может перенаправить большинство солнечной энергии и значительно повлиять на нормальную работу системы. Стандартный MPPT алгоритм, разработанный нашей компанией, может отслеживать реальный MPP быстро и точно, улучшить коэффициент использования массива и избежать отходов.

PV массив требования

Последовательное соединение (струна) Фотоэлектрические модули

Как основной компонент PV системы, контроллер может быть пригоден для различных типов Фотоэлектрические модули и максимально увеличить Преобразование солнечной энергии в электрическую энергию.

В соответствии с напряжением открытой цепи (Voc) и максимальным напряжением точки питания (Vmpp) контроллера MPPT, можно рассчитать количество различных типов Фотоэлектрические модули.Приведенная ниже таблица предназначена только для справки.

Примечание: указанные выше значения параметров рассчитываются в соответствии с Стандартный Тесты условия (STC (Стандартный Тесты состоянии) излучения 1000 W/m2, модуль Температура 25C, воздушная масса 1,5)

PV массив Максимальная мощность

Кривые эффективности преобразования приложения I

Подсветка для ночного видения: 1000 W/m2 температура: 25C

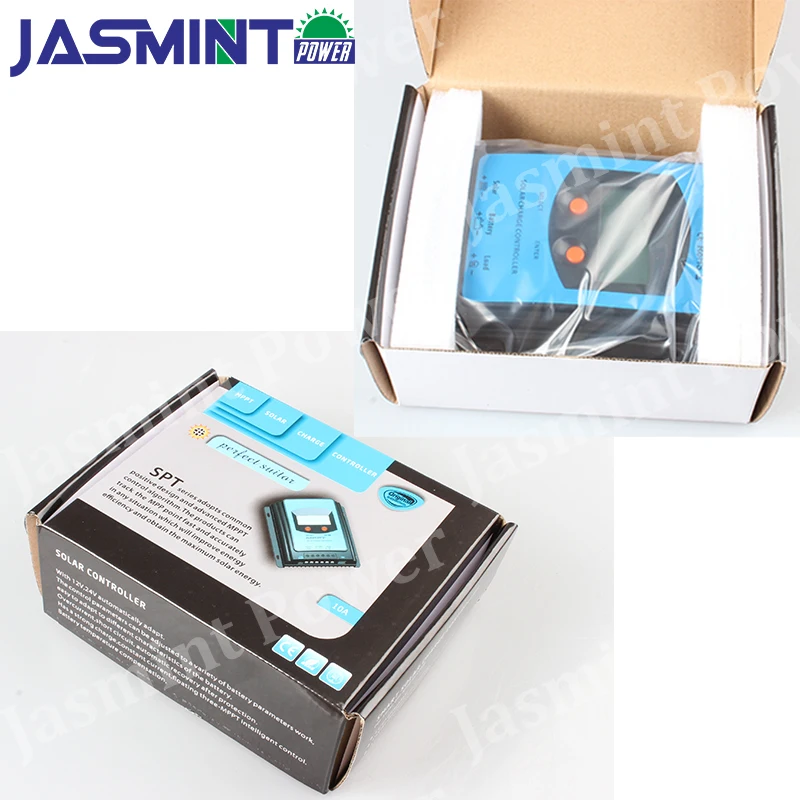

Упаковка:
