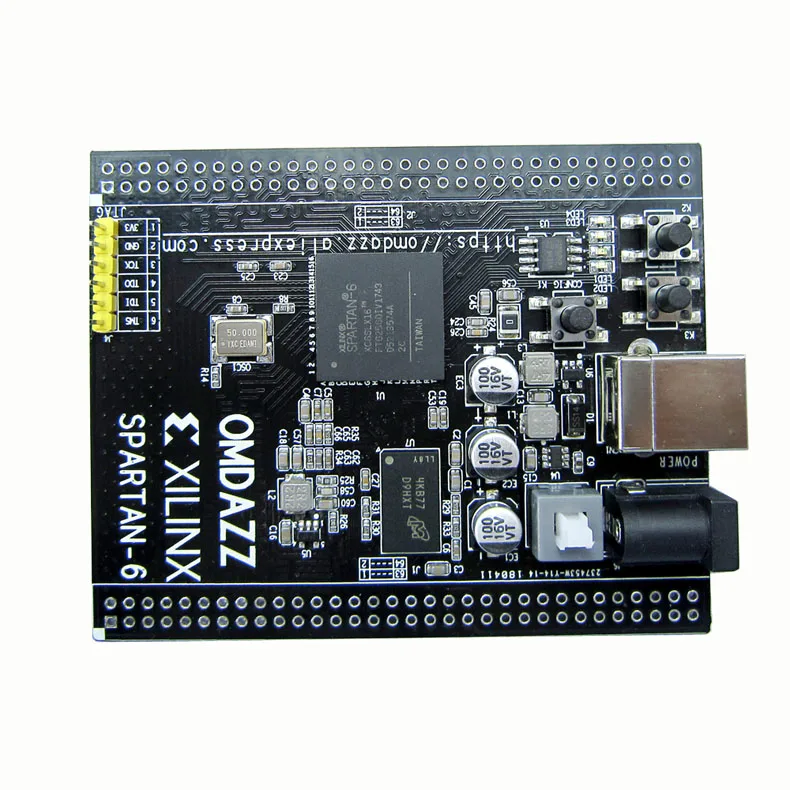

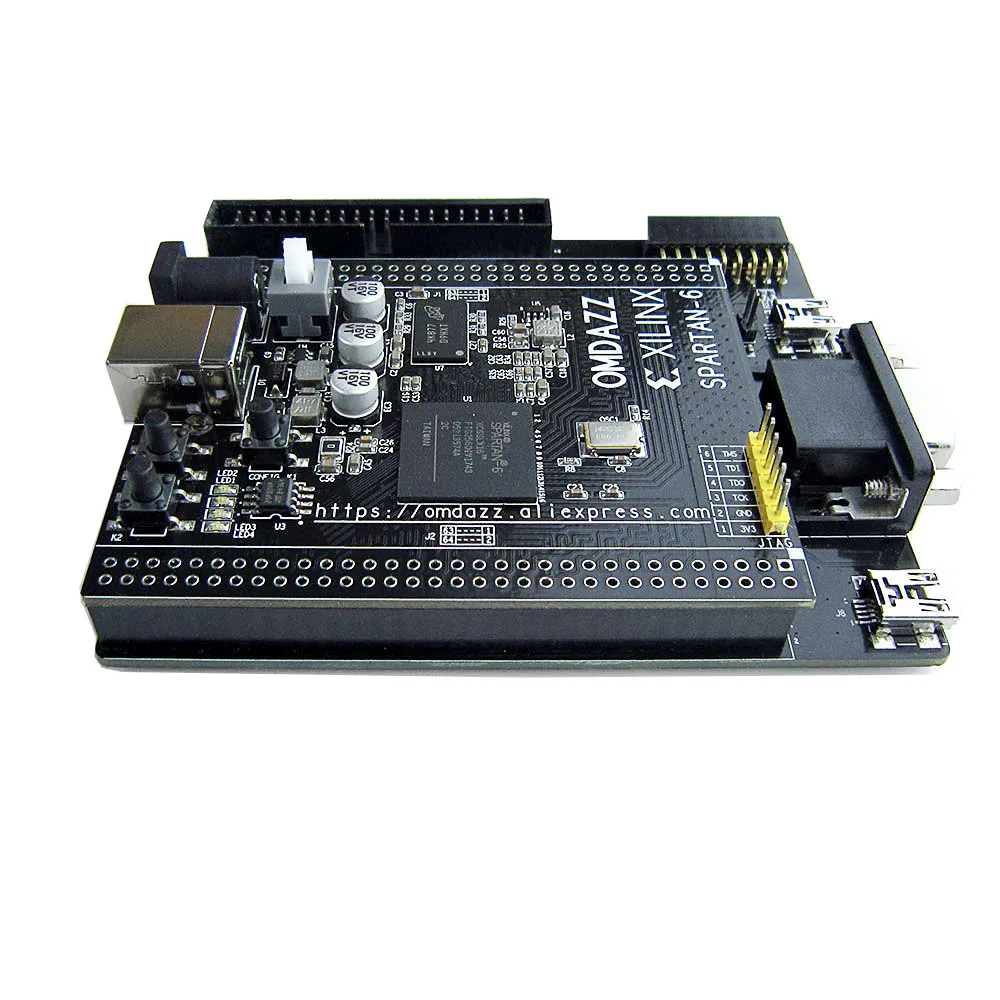

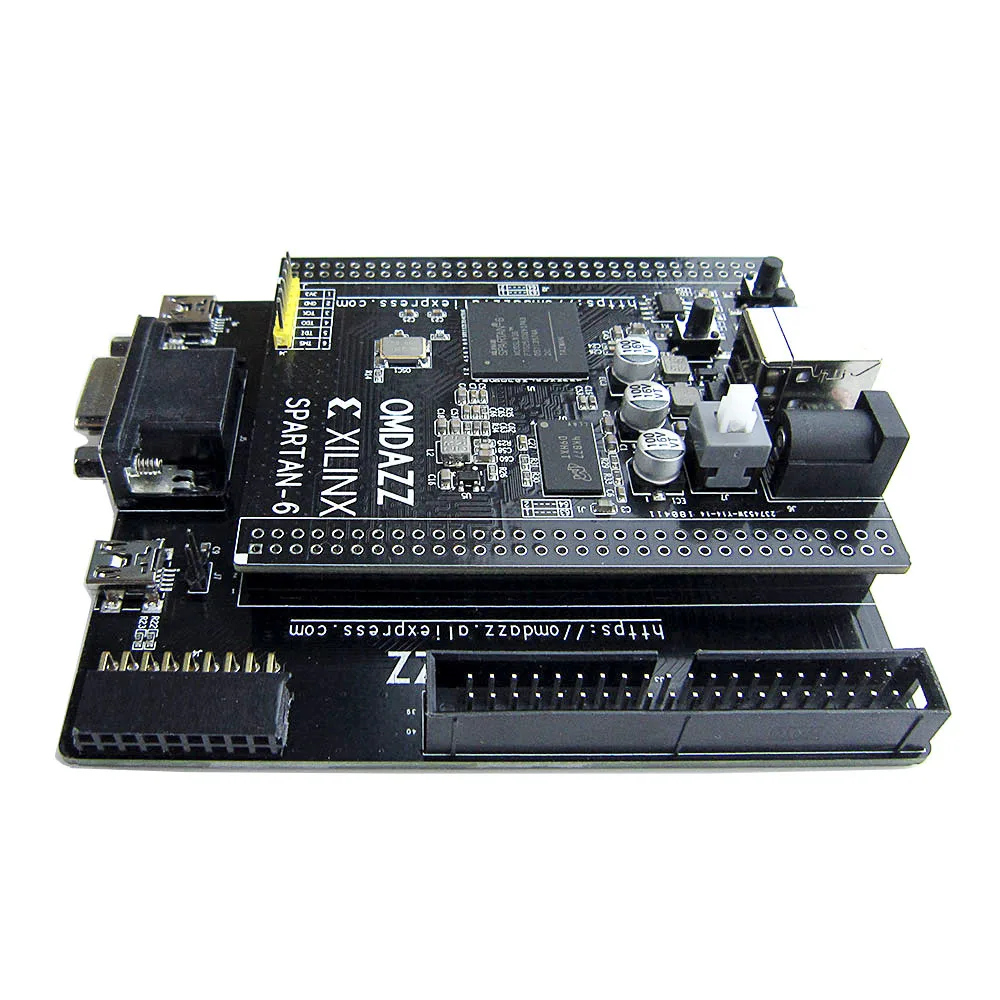

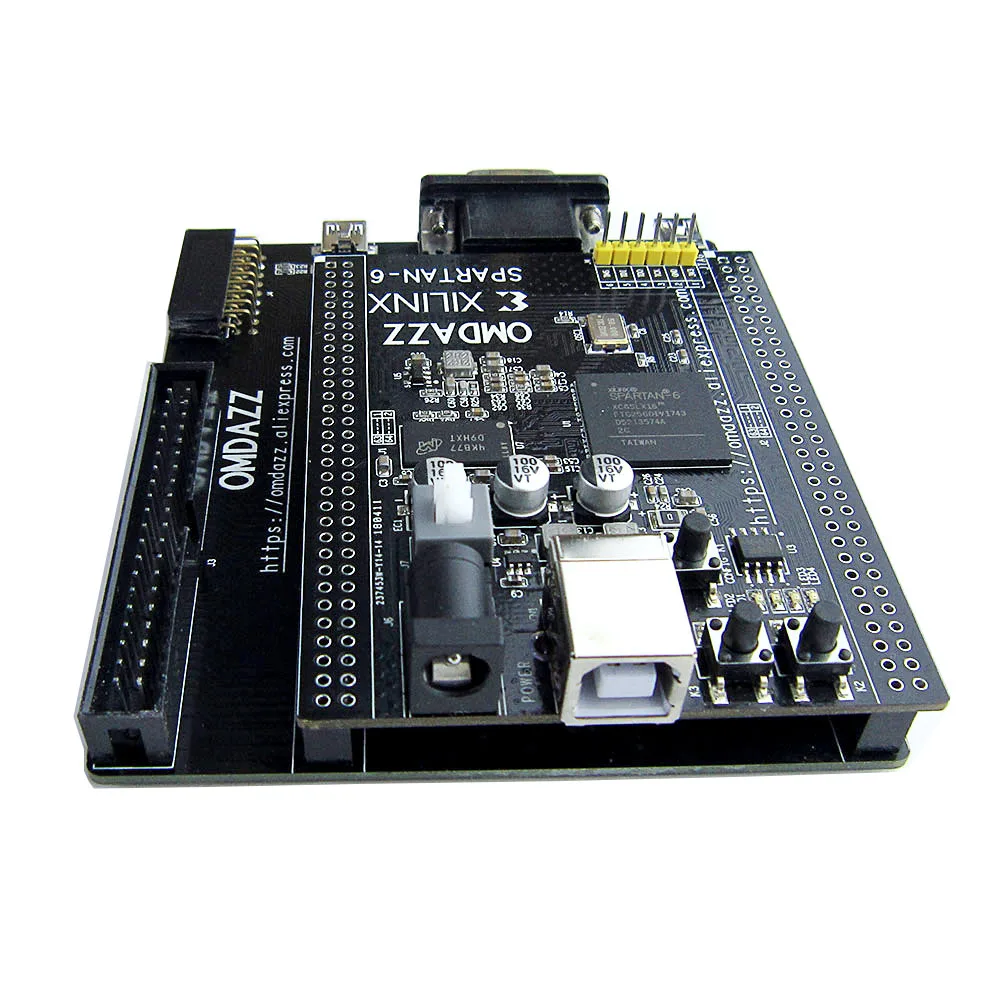

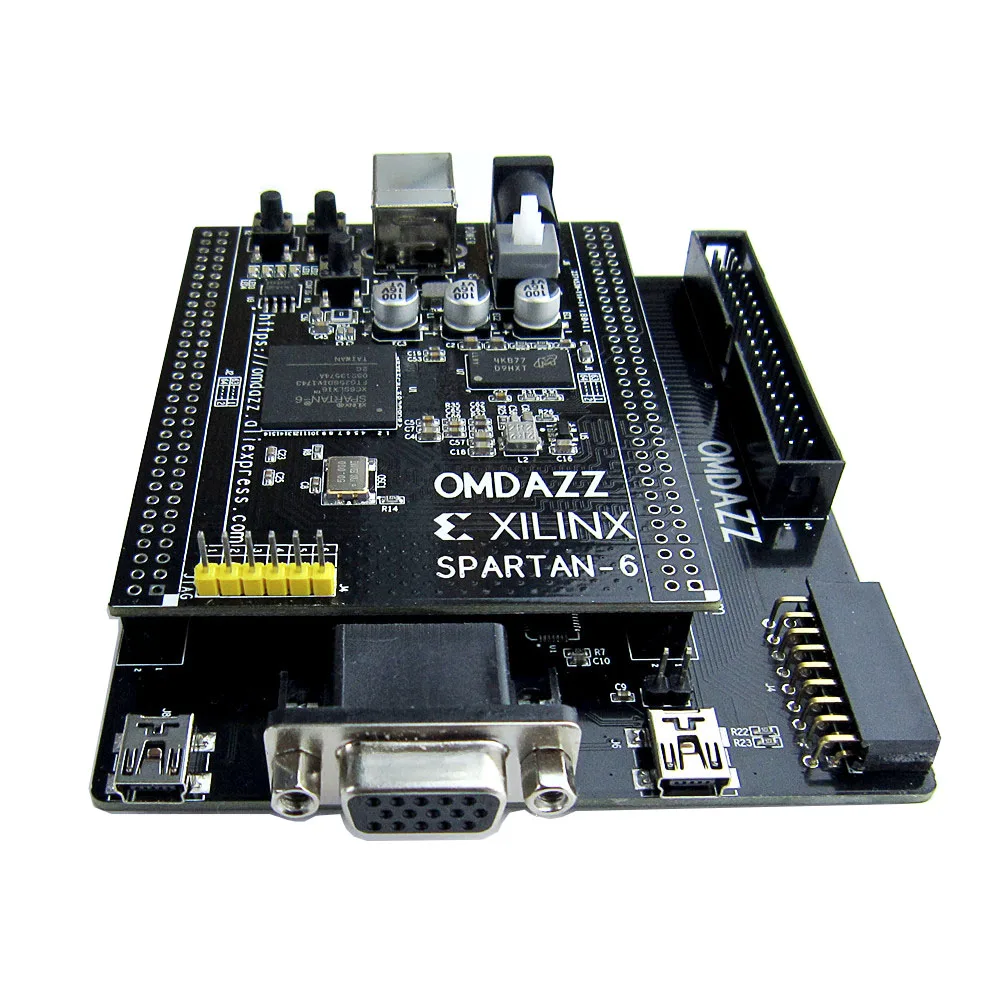

Макетная плата XILINX FPGA Spartan6 XC6SLX16, Spartan-6 Core Card с 128M DDR3

Параметры:

1. Размеры: 6,7 см * 8,4 см.

2. FPGA чип: XILINX FPGA Spartan6 XC6SLX16-2FTG256, 256 шпильки, BGA посылка.

3. В XC6SLX16-2FTG256 чип с большим количеством блок Оперативная память ресурсами, количество логических единиц чипа составляет 14579.

4. Бортовой XC6SLX16-FTG256 чип и высокоскоростной DDR3 памяти, может быть адаптирован к внешним со сверхвысокой скорости АЦП для различных типов аналогового сигнала приобретения, обработки и анализа данных.

5. Встроенный флеш-чип M25P80 SPI, емкость 1 Мб памяти

6. Встроенный чип DDR3 128M, микрон, MT41J64M16LA-187E.

7. Встроенный высокоскоростной кристаллический кристалл 50 МГц, температурный коэффициент дрейфа 10ppm / ° c

8. В XC6SLX16 Совет по развитию приводит к два ряда 2x32p, 2,54 мм pitch pins, которая используется для внешних 24Bit на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей экран, CY7C68013 USB модуль высокоскоростной модуль сбора ADC или модуль камеры CMOS;

9. Блок питания 5 В, пользователь должен подготовить блок питания постоянного тока 5 в 1 А.

10. Встроенный USB источника питания. В комплект входит USB-кабель для подключения к системной плате XC6SLX16

11. Бортовой стандартный 1 * 6pin 2,54 мм JTAG интерфейс, поддержка Xilinx Платформа USB кабель загрузки отладчик.

12. Встроенный ключ сброса 1, 2 клавиши пользователя.

13. Бортовой светодиодный индикатор, 1 светодиодный индикатор FPGA_DONE, 2 пользователя светодиодный индикатор

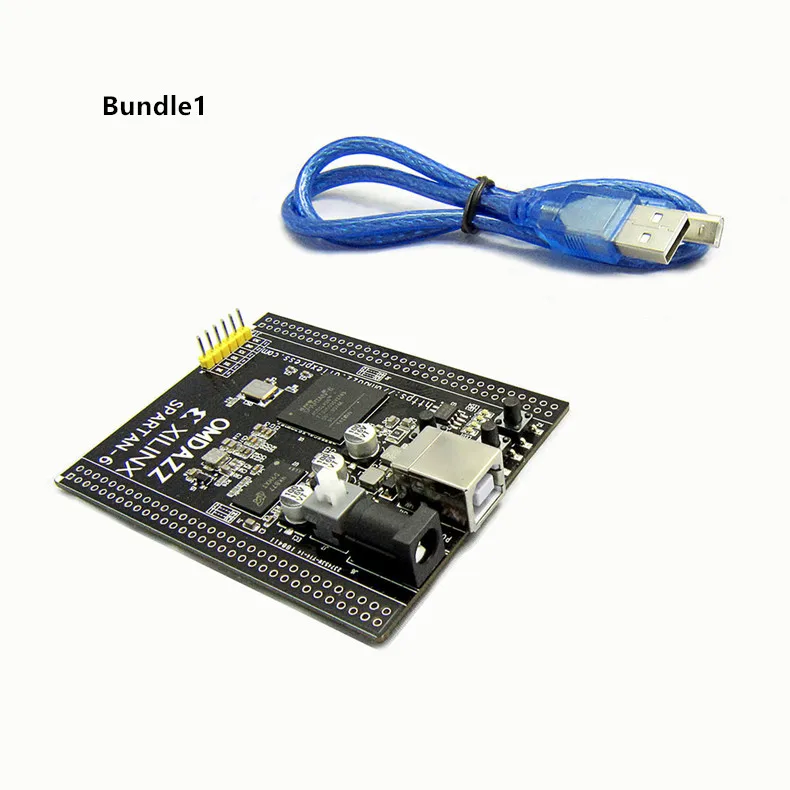

Отгрузочная ведомость из bundle1:

• 1 * плата разработки XC6SLX16 DDR

• 1 * USB кабель

• Схема и программный код

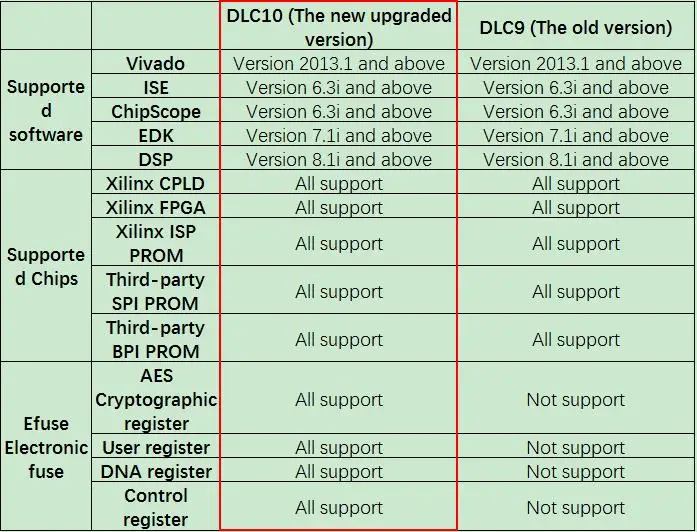

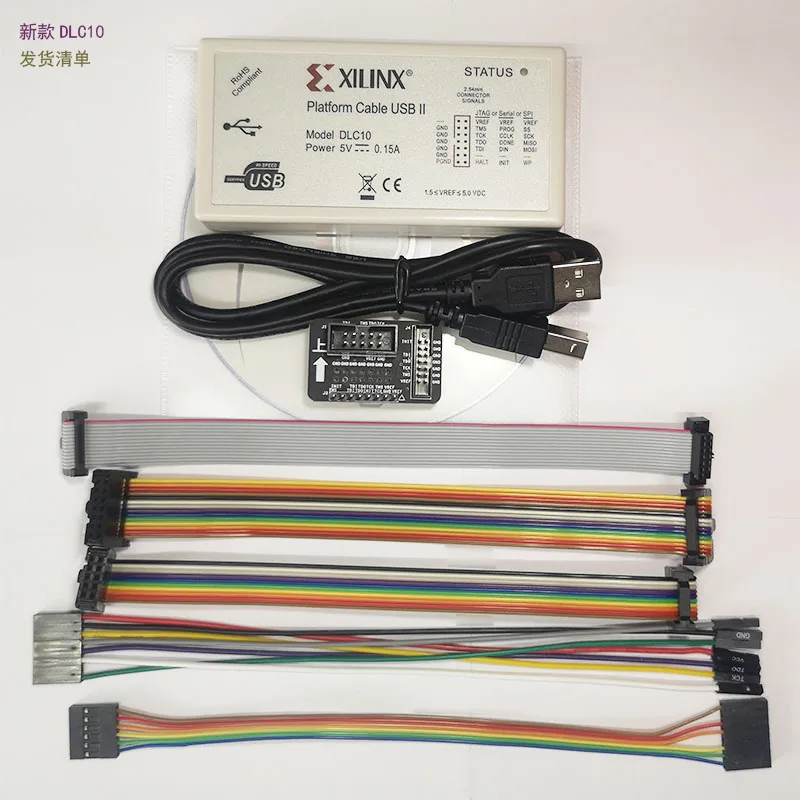

Кабель Xilinx на платформе, USB:

1. Чип: CY7C68013A + CPLD

2. Автоматическое обновление прошивки

3.Поддержка всех устройств Xilinx CPLD/FPGA

4. Поддержка ударных и ChipScope

5. Поддержка JTAG, Серия Slave, три режима загрузки SPI

6. Конечное устройство может загружать часы, до 24 МГц

7. Оконечное устройство напряжения 1,2 V-5V Совместимость, автоматическая адаптация к мишень доска I/O напряжения

8. Поддержка нескольких операционных систем: XP, Vista, 2000, Win7, Win8, Win10, Linux, SUSE Linux Enterprise

9.JTAG с обработкой изоляции сигнала, для защиты вашего оборудования

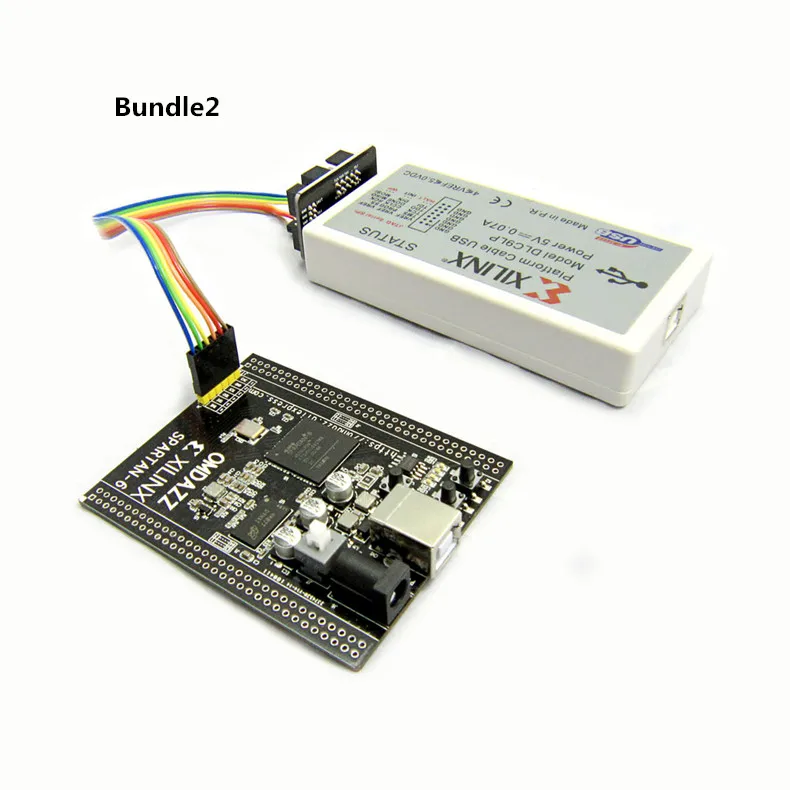

Отгрузочная ведомость из bundle2:

• 1 * плата разработки XC6SLX16 DDR

• 1 * USB кабель

• 1 X Кабель платформы Xilinx USB (модель DLC10)

• Схема и программный код

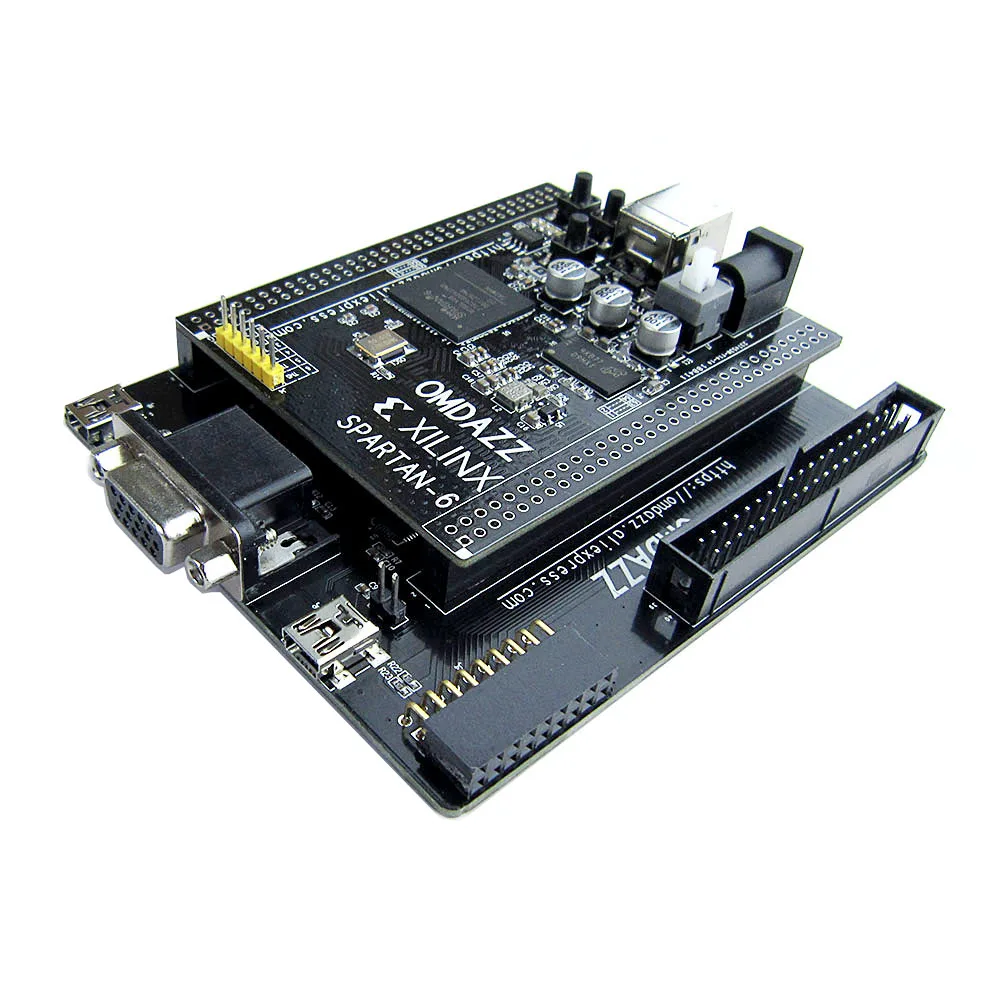

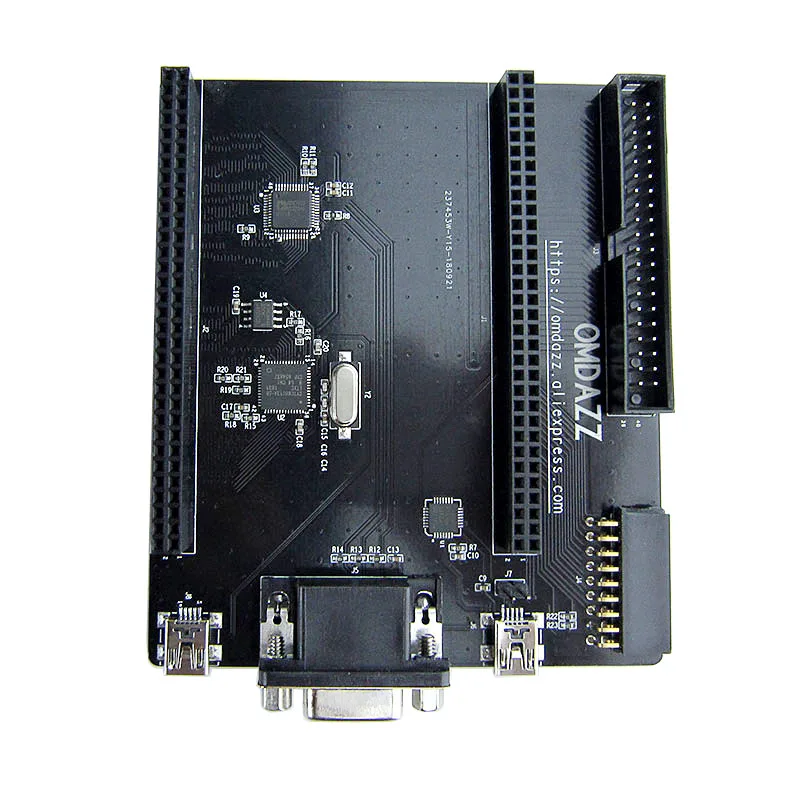

Параметры платы расширения IO:

1. Один интерфейс USB UART.

2. Один интерфейс USB 2,0.

3. Интерфейс камеры One OV5640.

4. Один интерфейс VGA.

5. Один 40-PIN расширения интерфейса, может подключаться к нашего магазина AD Модуль, DA модуль Ethernet, 4,3 дюймов ЖК-дисплей Модуль и так далее. Порт расширения содержит 1 канал 5V источника питания, 2 канала 3,3 В источника питания, 3 канала местах, 34 канала порт ввода-вывода.

  Ниже представлены модули, совместимые с этой платой разработки:

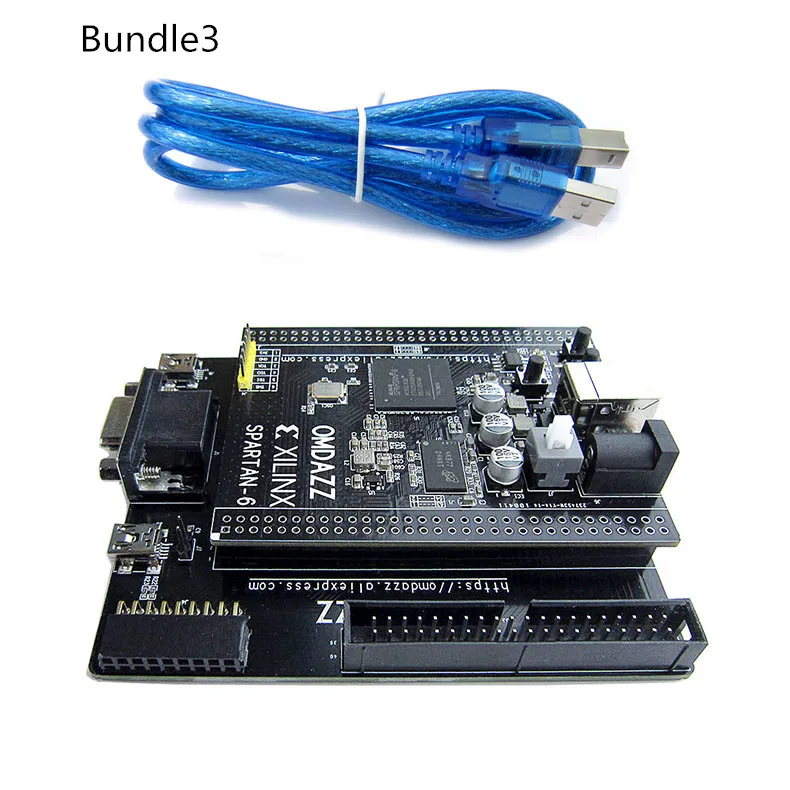

Список доставки в комплекте 3:

• 1 * плата разработки XC6SLX16 DDR

• 1 * USB кабель

• 1 *Плата расширения ввода-вывода

• Схема и программный код

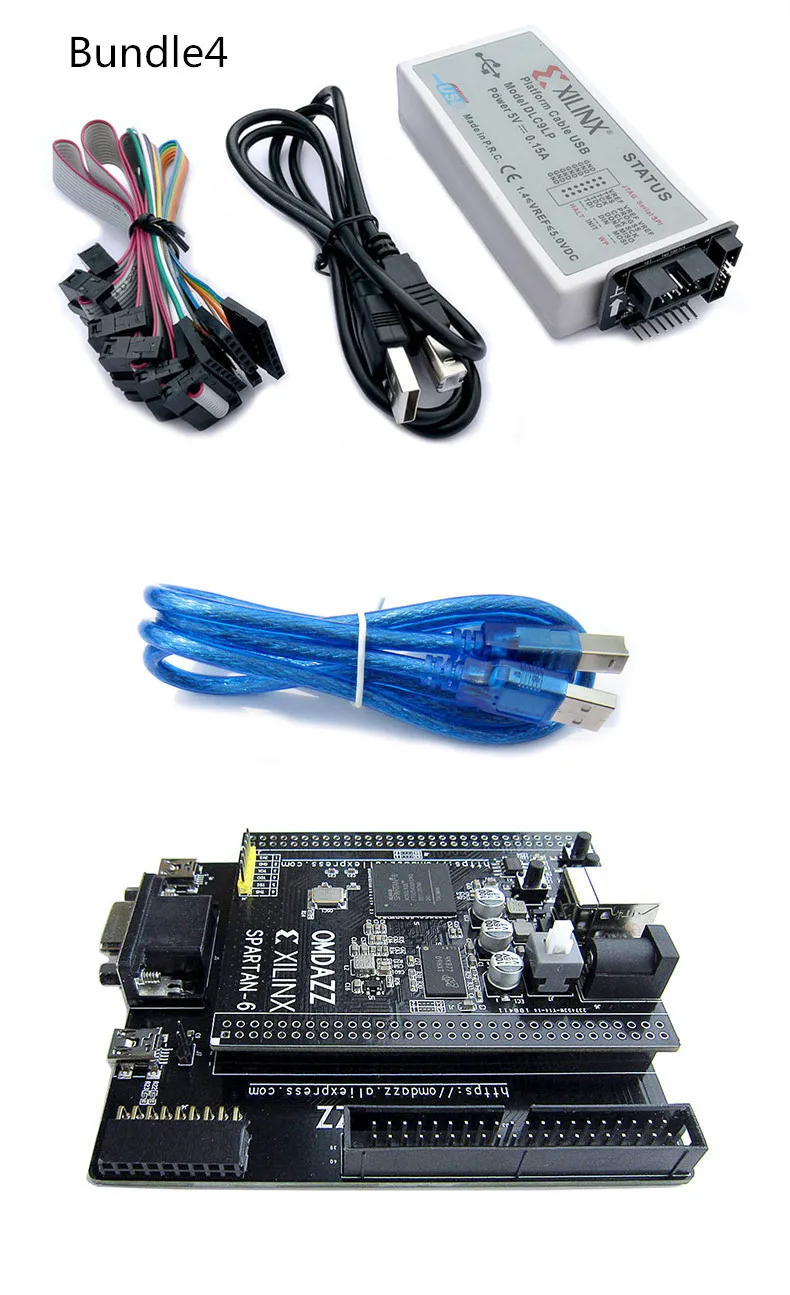

Отгрузочная ведомость из Bundle4:

• 1 * плата разработки XC6SLX16 DDR

• 1 * USB кабель

• 1 *Плата расширения ввода-вывода

• 1 * USB кабель платформы Xilinx(МОDel DLC10)

• Схема и программный код
