0,01 секунд (мин) до 9999 минут (макс.) с плавной регулировкой.

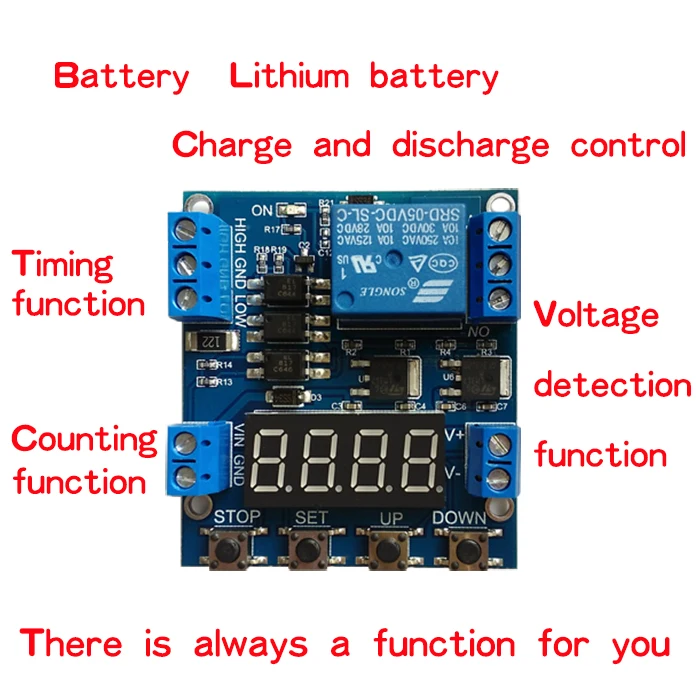

Этот продукт прост в использовании, имеет сильную функцию синхронизации, функцию подсчета и Обнаружение напряжения. Пожалуйста, следуйте вашим потребностям, внимательно посмотрите на описание продукта, мы считаем, что всегда есть функция для вас!

Основные характеристики:

1. Многофункциональность: Мощная Функция синхронизации, функция подсчета и функция обнаружения напряжения; Поддержка высокоуровневого триггера, низкоуровневого триггера, управления переключателем;

2. Широкий источник питания (6 ~ 30 в), использование очень удобно;

3. Интерфейс четкий и простой, мощный, легко понять, удовлетворить почти все ваши потребности;

4. Функция аварийной остановки (кнопка «стоп»); С защитой от обратной полярности, обратная полярность не сгорит продукт.

5. Увеличить режим сна, если этот режим включен, без какой-либо операции в течение 5 минут, затем автоматически выключить монитор, любой ключ пробуждения;

6. Вы можете установить различные параметры OP, CL, LOP, которые не зависят друг от друга и автоматически сохранены;

7. После выключения модуля все настройки параметров не теряются.

Режим работы:

P-1:Триггерный сигнал, реле включено время «OP», а затем Отключено; В «OP» время, следующим образом:

P1.1:Сигнал срабатывает снова, недействителен

P1.2:Сигнал срабатывает снова, часы сбрасываются

P1.3:Сигнальный триггер снова, выключите реле, остановите часы;

P-2:После срабатывания, реле выключено «CL» времени, реле на «OP» время, а затем отсоединить реле;

P-3:Функция удержания сигнала: Когда сигнал триггера, запустите таймер «CL», «CL» для завершения подключения реле (если период сигнала исчезает, затем остановить время и «CL» ясно); Когда сигнал исчезает, когда таймер «OP» закончен, реле выключено (В период «OP» сигнал срабатывает снова и «OP» очищается).

P4.1Функция самофиксации сигнала: Пуск в первый раз, синхронизация времени «CL», синхронизация для завершения подключения реле; Еще раз триггер, синхронизация «OP», таймер для завершения отключения Реле, цикла. (Сигнал срабатывает во время задержки, недействителен)

P4.2Функция самофиксации сигнала: Пуск в первый раз, синхронизация времени «CL», синхронизация для завершения подключения реле; Еще раз триггер, синхронизация «OP», время завершения отключения Реле, цикла. (Сигнал срабатывает во время задержки, часы очищены)

P-5Рециркуляция: реле включает время «OP», выключает время «CL» и циклы «LOP». «OP», «CL» и «LOP» регулируются.

P5.1:Триггер, запуск цикла; Триггер снова, сброс системы.

P5.2:Когда сигнал удерживается, система автоматически запускается; Сигнал исчезает, и система сбрасывается.

P5.3:Нет необходимости запускать сигнал, перезапускать или выходить из интерфейса параметров, система автоматически запускается;

P6.1:Функция самоблокировки сигнала: первый триггер, реле подключено; Триггер снова, реле отключено.

P6.2:Функция блокировки сигнала: высокий импульсный триггер, Подключение реле; Низкий импульсный (Переменный переключатель) триггер, релейное отключение.

P6.3:Функция блокировки сигнала: высокий импульсный триггер, выключение реле; Низкий импульсный (Переменный переключатель) триггер, Подключение реле.

P-7Реле подсчета: к импульсу (или переменной переключателя) система подсчитывает один раз, чтобы достичь порога «CnOP», реле включается и счетчик очищается; подождите, пока следующий пульс (или Переменная Переключатель) достигнет порога «CnCL», когда реле отключено.

Напряжение обнаружения

Нижний предел напряжения:NL1; Верхний предел напряжения:UL1.

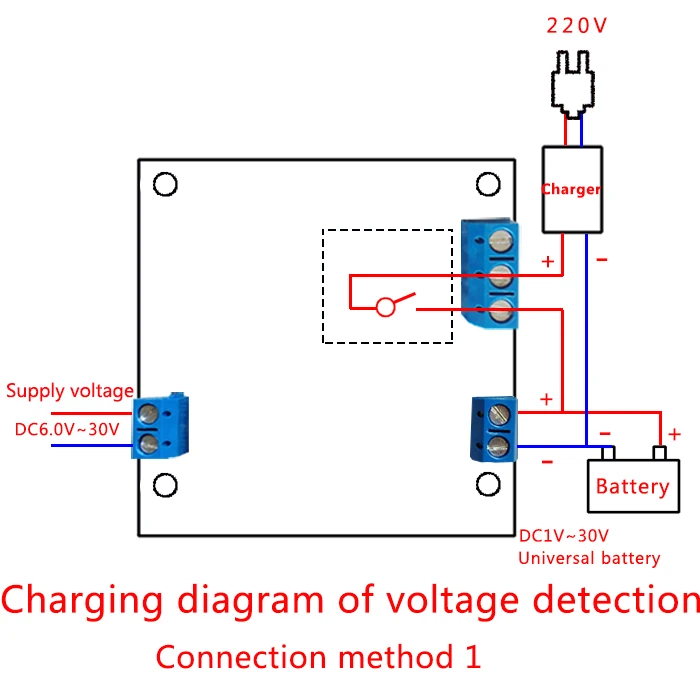

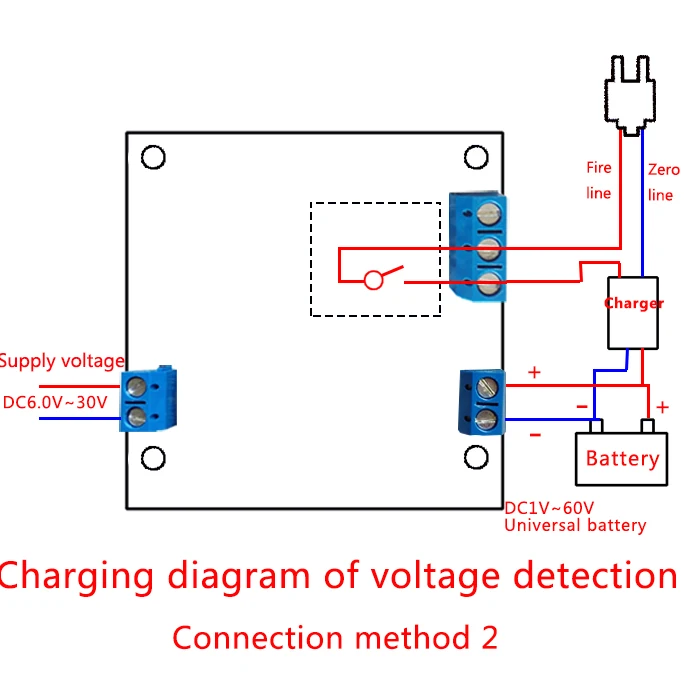

U-1:Обнаружение зарядки: Когда измеренное напряжение ниже нижнего предельного напряжения, реле включено; Выше верхнего предельного напряжения, реле отключено.

U-2:Обнаружение разряда: Когда измеренное напряжение ниже нижнего предельного напряжения, реле выключено; Выше верхнего предельного напряжения, реле тянет.

U-3:Интервальная проводимость: Когда измеренное напряжение между верхней и нижней границами между проводимостью реле, другой чехол выключен;

U-4:Проводимость вне диапазона: измеренное напряжение ниже нижнего предельного напряжения или выше верхнего предельного напряжения, проводимость реле,

Дополнительные характеристики:

Во всех функциях синхронизации вы можете достичь функции измерения напряжения, при коротком нажатии 【Вниз】 Ключ для переключения дисплея;

Параметры продукта:

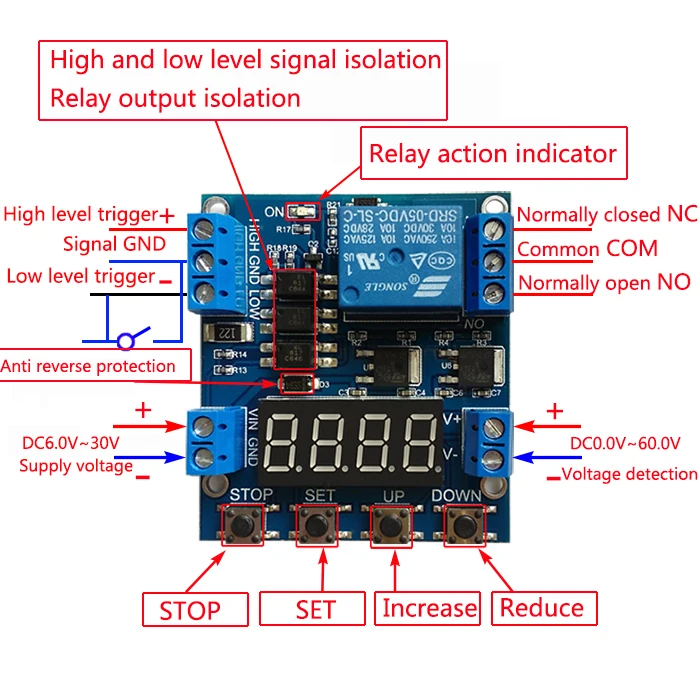

1: Рабочее напряжение: 6 - 30 в источник питания.

2: Источник запуска: Триггер Высокий уровень (3,0 V ~ 24V), низкий уровень триггера (0,0 V ~ 0,2 V), переключатель управления (пассивный коммутатор).

3: Выход Емкость: может контролировать DC 30v / 5A или переменному току 220v / 5A оборудования.

4: тихий ток: 20 мА, рабочий ток: 50 мА.

5: Услуги срок службы: Более 100000 раз; Рабочая температура: от-40 до 85 ℃; Размеры: 6,2*3,8*1,7 см.

6: с изоляцией оптопары, улучшенной Защитой от помех, промышленной печатной платой, потеря мощности параметров не теряется.

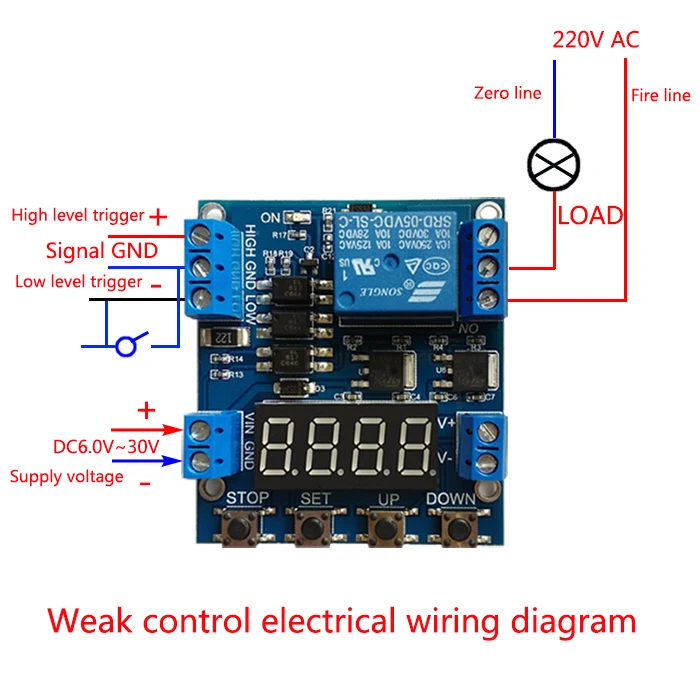

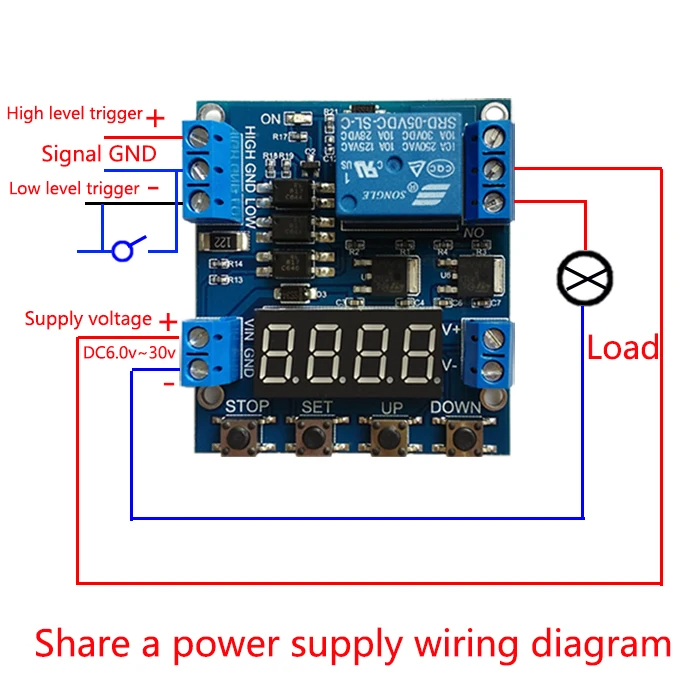

Специальное примечание:Релейный выход-это пассивный контакт, отсутствие прямого выхода, управление проводимостью линии или разъединенная роль.

Диапазон синхронизации

0,01 секунд (мин) до 9999 минут (макс.) с плавной регулировкой

Как выбрать диапазон времени?

После установки параметра выбора режима на экране нажмите кнопку «стоп», чтобы выбрать диапазон времени.

XXXX. Десятичная точка в месте единицы измерения, диапазон времени: от 1 секунды до 9999 секунд.

XXX. X знака после запятой в десятилетие, диапазон времени: 0,1 секунд до 999,9 секунд.

XX. XX знака после запятой в hundredplace, диапазон времени: 0,01 секунд до 99,99 секунд.

Х. Х. Х. X. Десятичная полная яркость, диапазон времени: от 1 минуты до 9999 минут.

К примеру, вы хотите, чтобы установить «OP составляет 3,2 секунд, затем переместите знака после запятой в десятилетие, цифровой display003.2

Описание параметра: «OP»-время проводимости, «CL»-время выключения, «LOP»-количество циклов (1-9999 раз, «----» представляет бесконечную петлю).

Эти параметры независимы друг от друга, но разделяются каждым режимом. Например, в режиме P1.1 установите режим on-time «OP» на 5 секунд, если вы переключитесь в режим P1.2, это «OP» будет также 5 секунд.

В главном интерфейсе (дисплее 0000), короткое нажатие кнопки «SET» отобразит «OP» («CL», «LOP») и соответствующее время XXXX;

Некоторые параметры только режим «OP» (например, режим P1.1, P1.2, P1.3), короткое нажатие кнопки «SET» для отображения только «OP» и соответствующего времени;

Некоторые модели имеют параметры «OP», «CL», «LOP» (например, режим P5.1, P5.2), короткое нажатие кнопки «SET» отобразит «OP» и соответствующее время, «CL» и соответствующее время, «LOP» и соответствующее количество раз;

В главном интерфейсе нажмите кнопку «SET», чтобы увидеть информацию о параметрах текущего режима, очень удобно!

Как установить параметры?

1. Сначала прочитайте инструкции, чтобы определить требуемый режим работы.

2. Модуль приведен в действие, дисплей в режиме текущей работы (режим по умолчанию P1.1), затем введите основной интерфейс; нажмите кнопку «SET» в течение 2 секунд после выхода для ввода интерфейса выбора режима; Короткое время, нажав кнопку «UP», «DOWN», чтобы выбрать режим (P1.1 ~ U-4).

3. Выберите режим (например, P5.3), нажмите кнопку «SET», затем параметр, который будет установлен, мигает («OP» on-time, «CL» off time, циклы «LOP» («----» представляет бесконечную петлю), по «вверх», «вниз» Клавиши для регулировки значения параметра, поддержка длительного нажатия (быстрое увеличение или уменьшение) и короткого нажатия (увеличение или уменьшение одного блока); затем нажмите кнопку «стоп», чтобы выбрать знака после запятой, выберите временной диапазон (0,01 секунд до 9999 минут); Короткое нажатие «комплект» Кнопка для установки следующих параметров текущего режима процедуры, как указано выше.

4. После установки параметров нажмите кнопку «set» в течение 2 секунд, затем отпустите, имя текущего режима будет мигать один раз, а затем вернуться на главный экран, задайте параметры успеха!

5. Функция P-5 количества циклов и направления может быть установлена, «----» представляет бесконечную петлю, введите настройки параметров LOP, коротко нажмите кнопку «стоп», чтобы переключить LOP1 и LOP2, LOP1 от имени реле включается, а затем выключается, LOP2 от имени реле сначала выключено, а затем проводимость.

6. При установке параметра функции обнаружения напряжения нижний предел напряжения nL1 должен быть ниже верхнего предела напряжения UL1, в противном случае основной интерфейс будет отображать ERR, А затем вернитесь к интерфейсу настройки параметров, вам нужно повторно установить параметры напряжения.

Главный интерфейс:В реле не работает отображение состояния «0000» (без десятичной точки), с десятичной точкой в состоянии реле.

Выбор режима экрана:Нажмите кнопку «SET», чтобы войти, после завершения настройки нажмите кнопку «SET», чтобы вернуться к главному экрану.

"Стоп" кнопки расширения:

Реле общего назначения включить режим:

1. ВКЛ: реле позволяет проводить в режиме ON-time;

2. Выключение: реле, запрещающее проводимость, всегда закрыто;

В главном интерфейсе нажмите кнопку «стоп», чтобы переключиться между включением и выключением, ток, в котором будет мигать состояние, а затем вернуться на главный экран. (Эта функция является функцией аварийной остановки, нажмите на реле)

Спящем режиме:

1. Автоматический Режим сна «C-P»: долгое время не работает, цифровая трубка автоматически закрывает дисплей, программа нормальной работы, любой ключ для пробуждения (функция клиента на выбор);

2. "O-d" Нормальный режим: цифровой дисплей всегда открыт;

Нажмите кнопку «стоп» в течение двух секунд, а затем отпустите для переключения «C-P» и «O-d», в котором текущее состояние мигает, а затем Вернитесь на главный экран.
