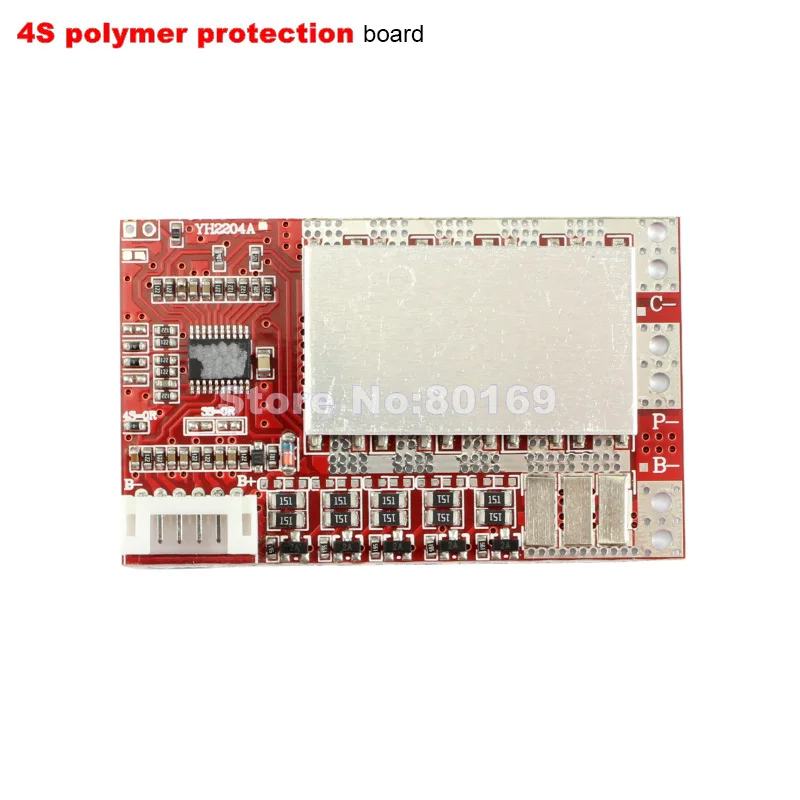

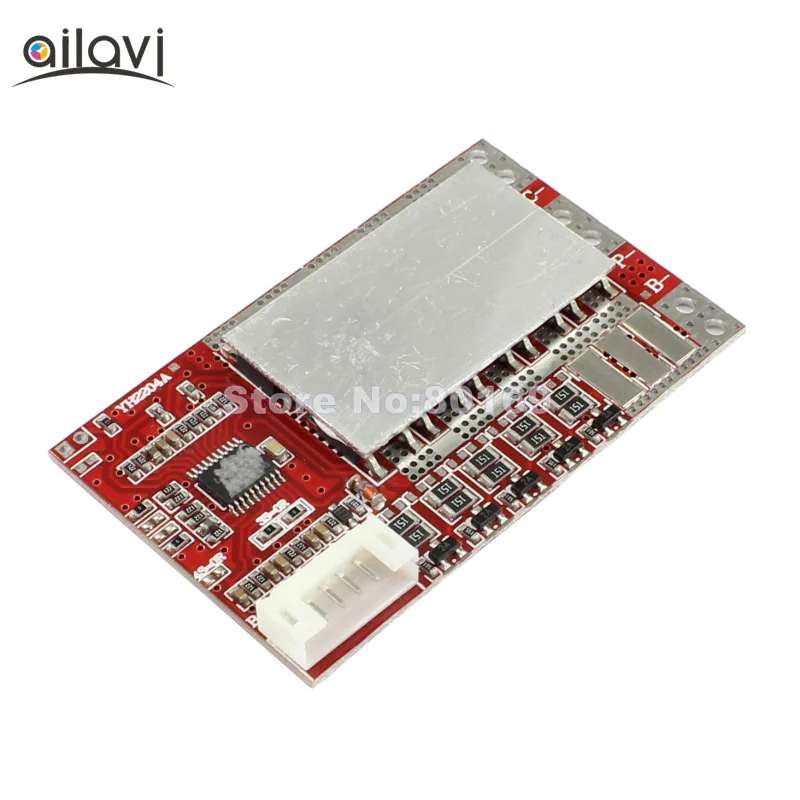

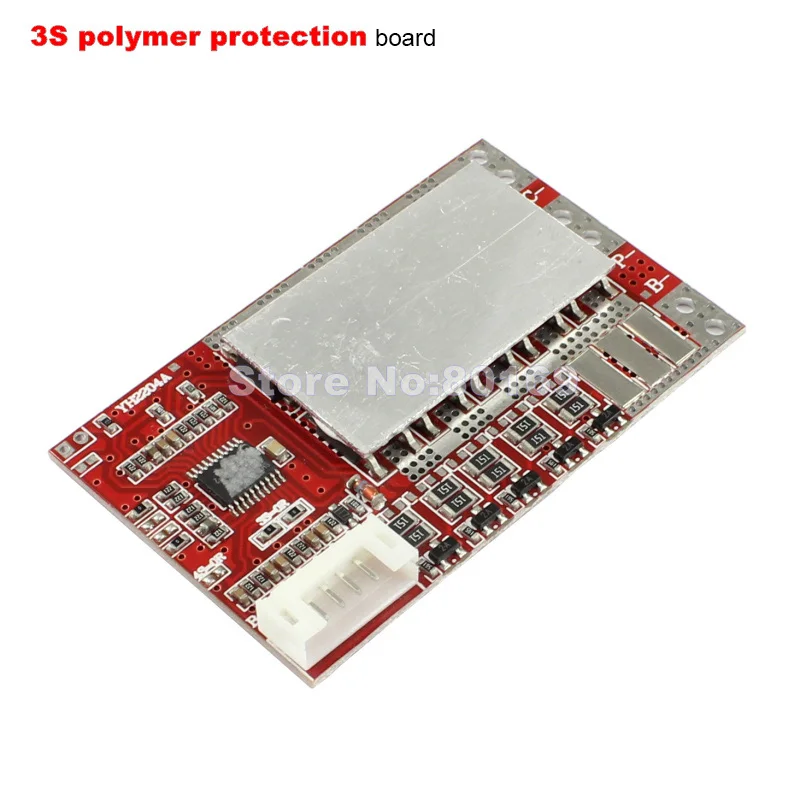

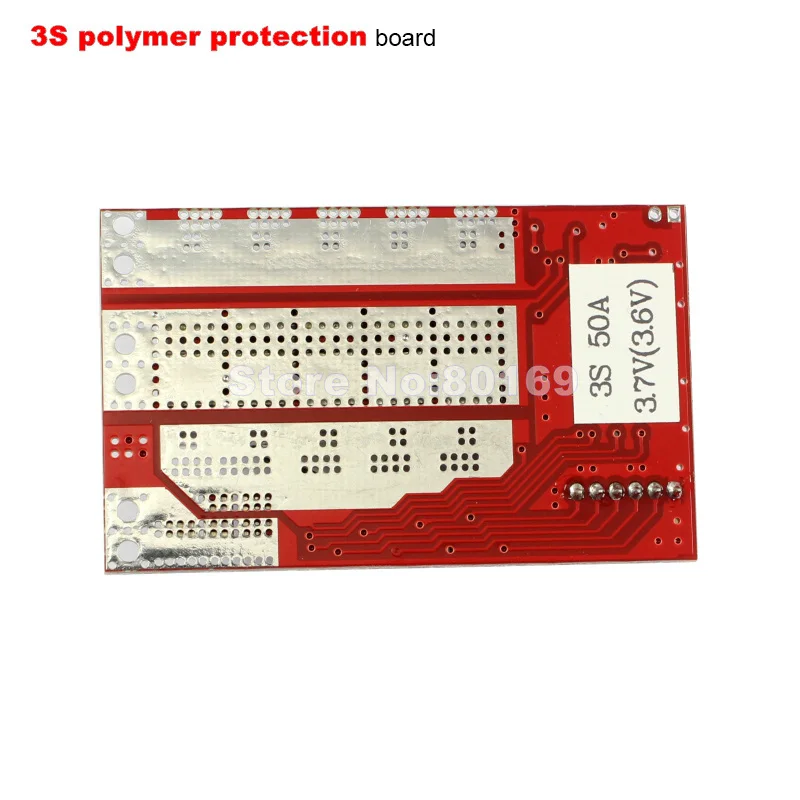

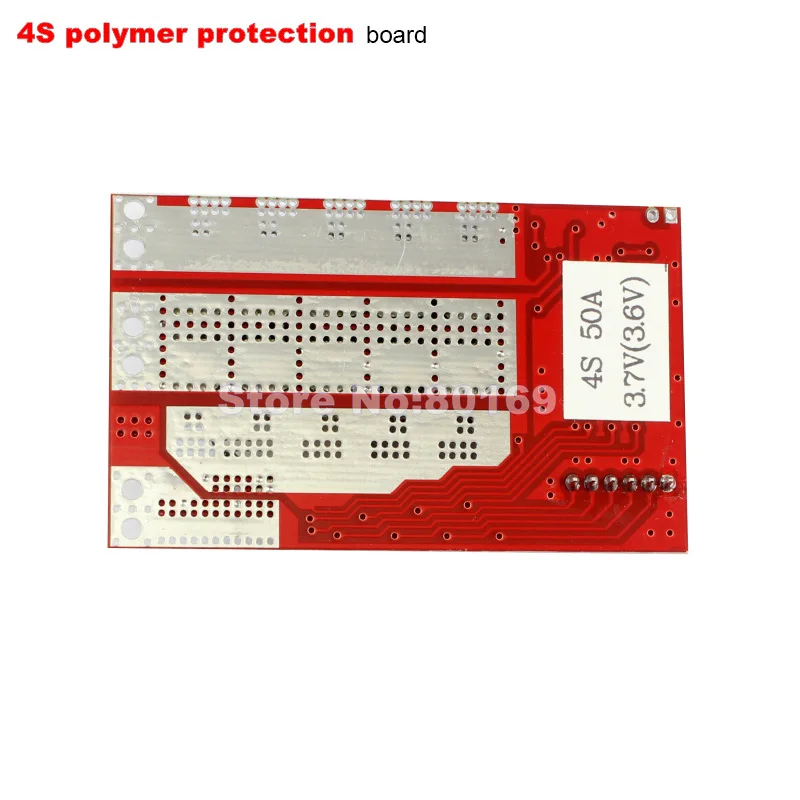

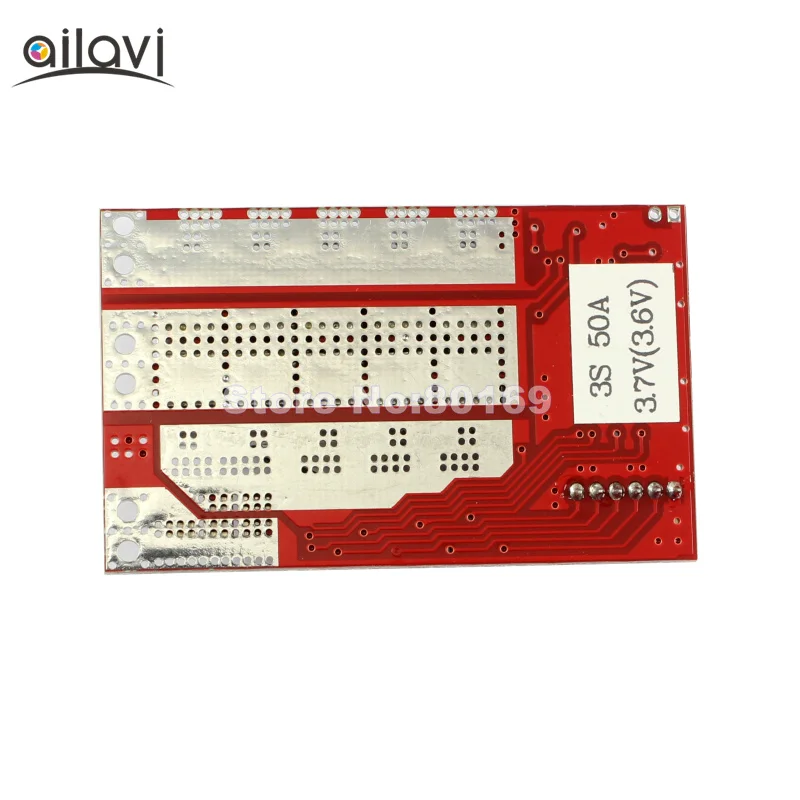

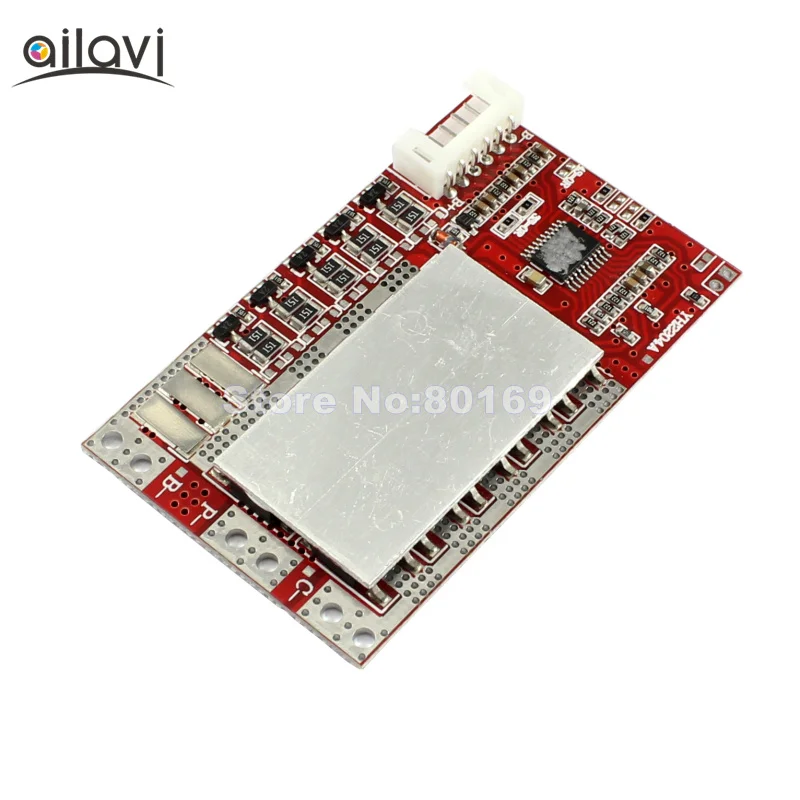

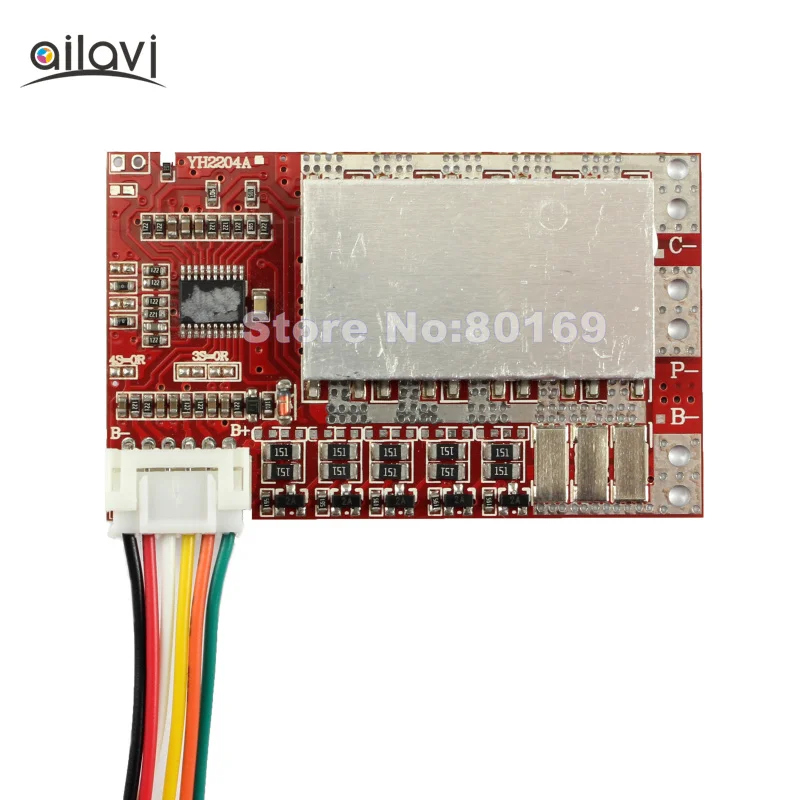

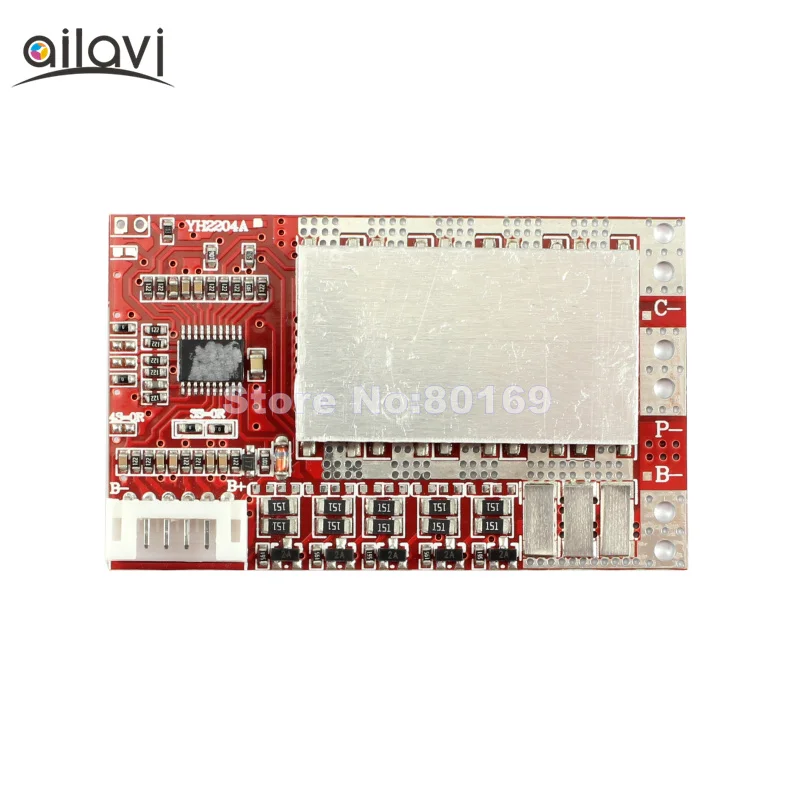

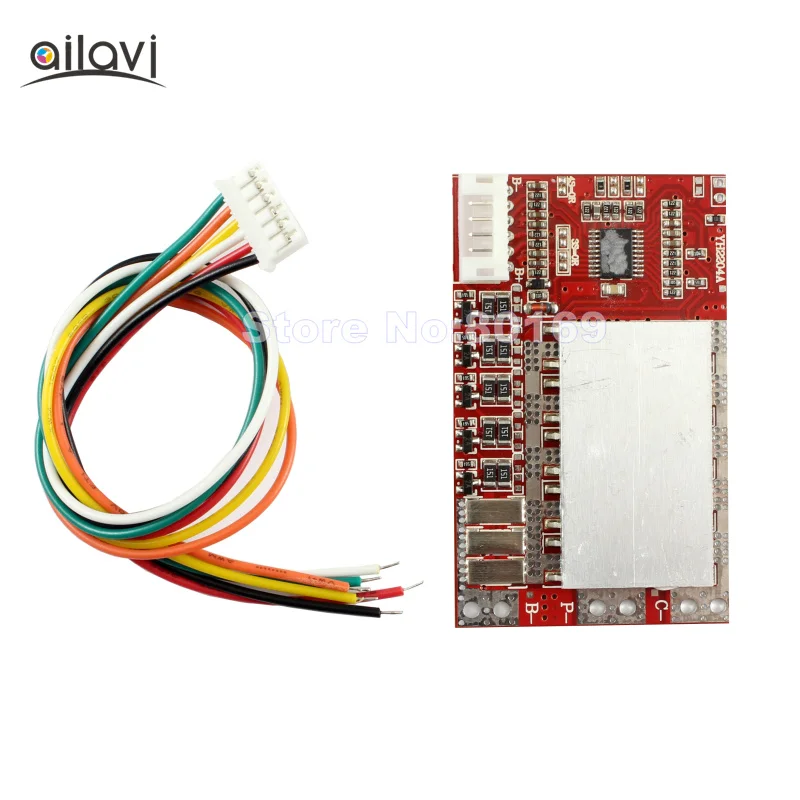

Защитная плата литий-ионного аккумулятора 3S4S5S 50A для

---

Название продукта: 3/4/5S плата защиты литиевой батареи

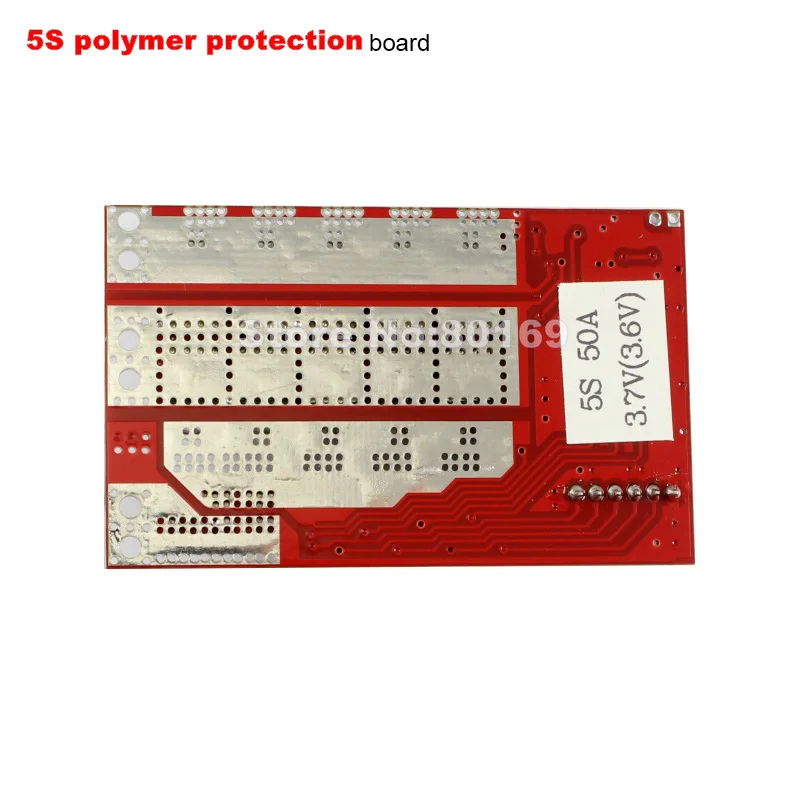

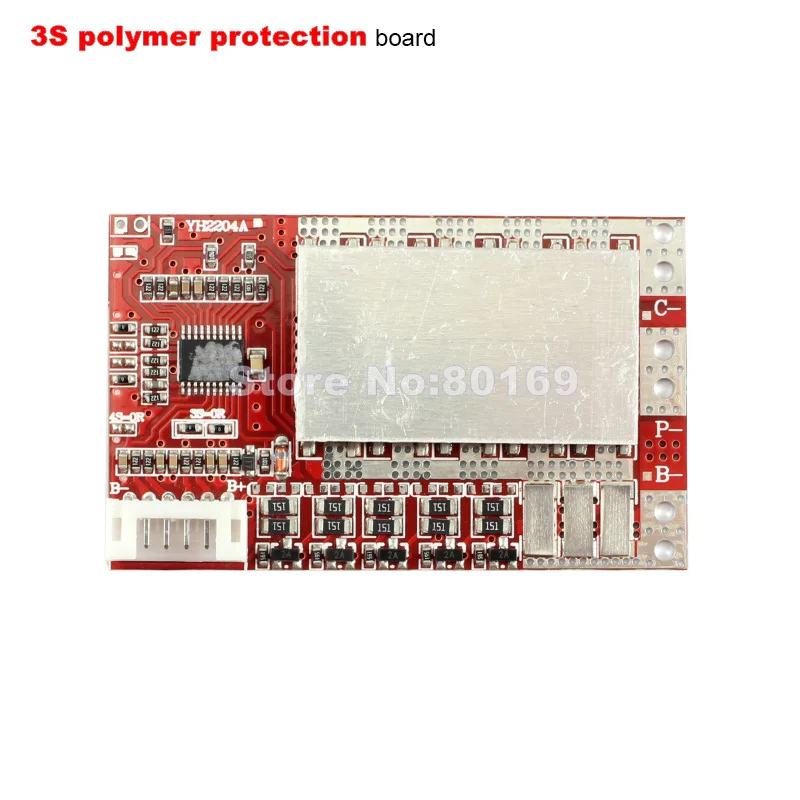

Характер модуля: полимерная Защитная панель для литиевых батарей

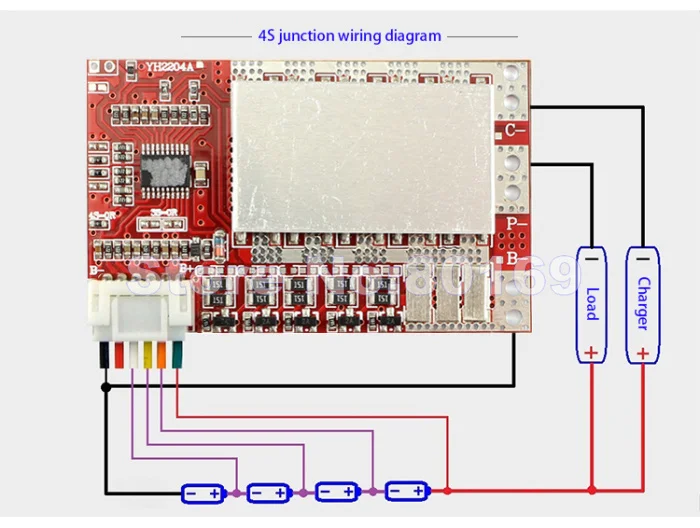

Метод проводки: сварочный выход

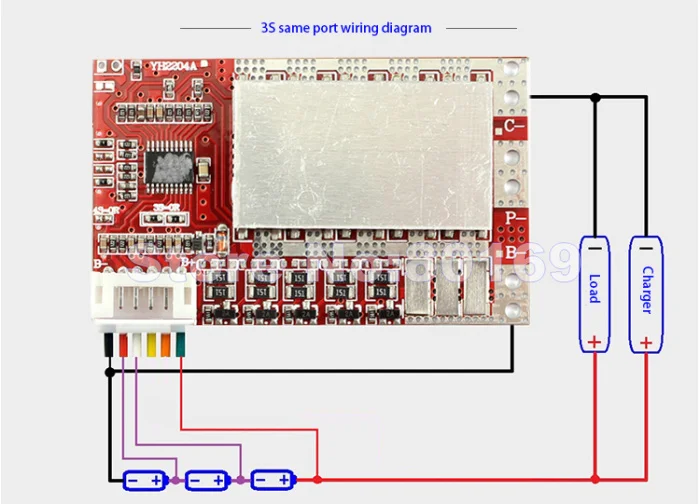

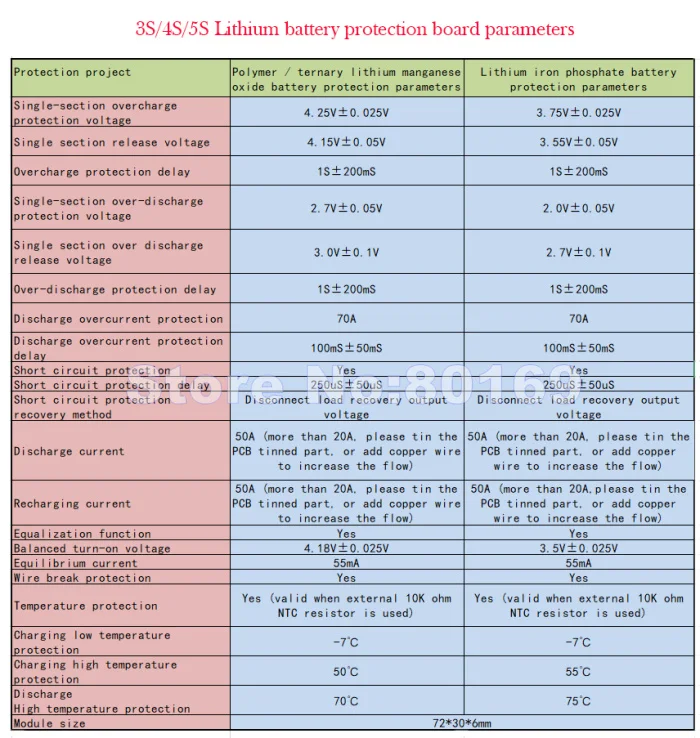

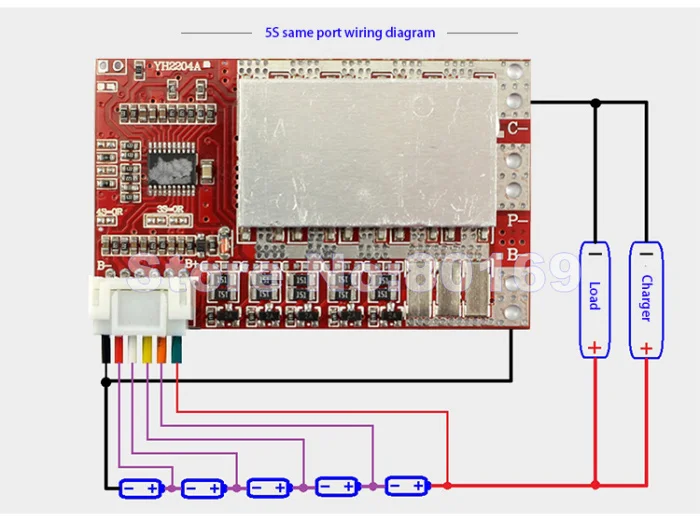

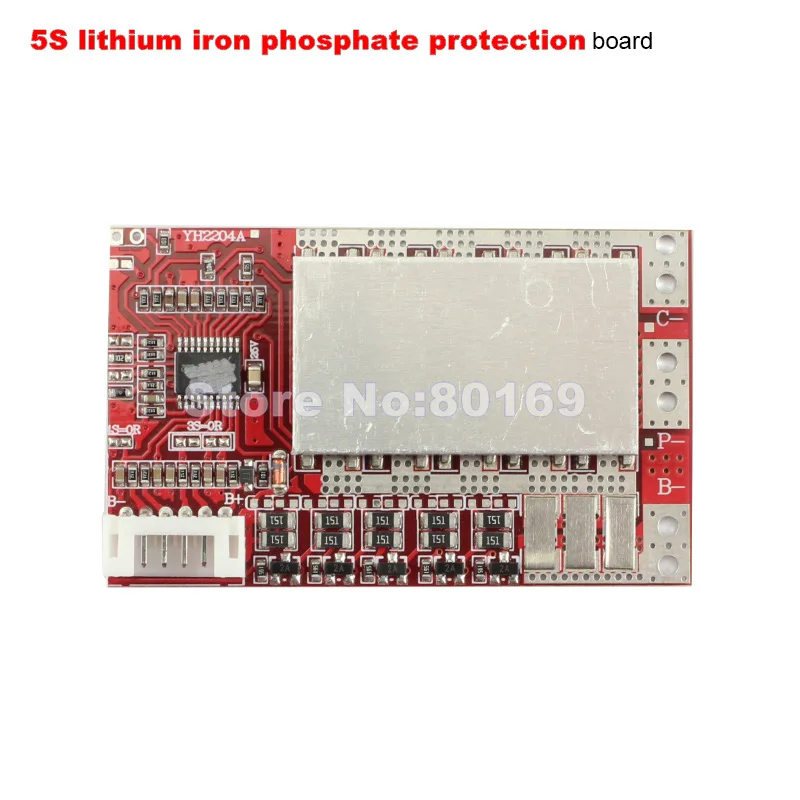

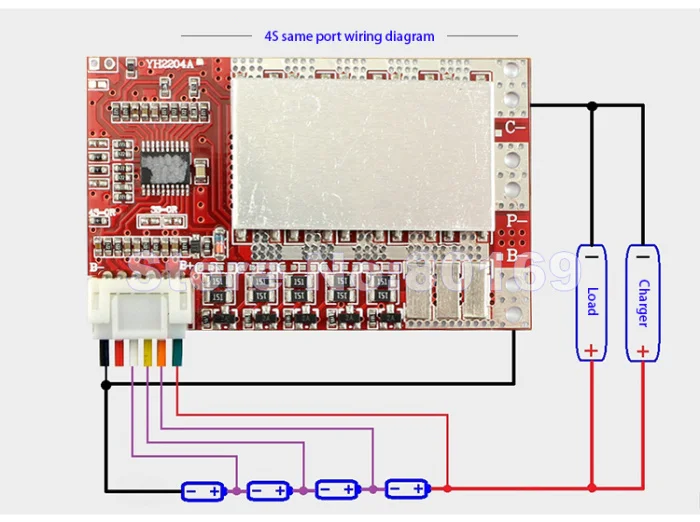

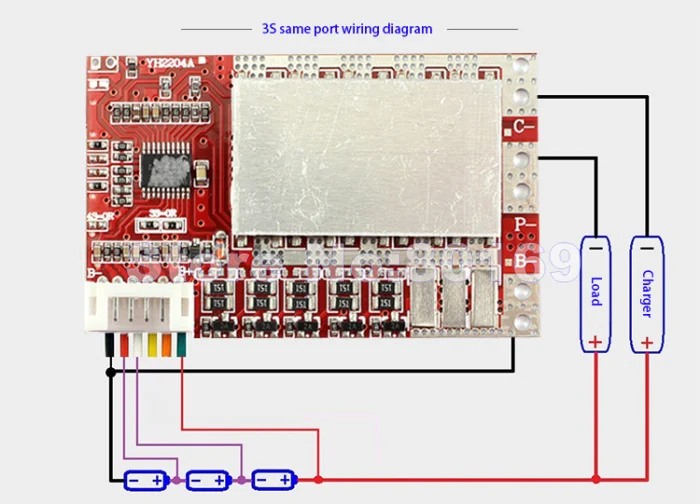

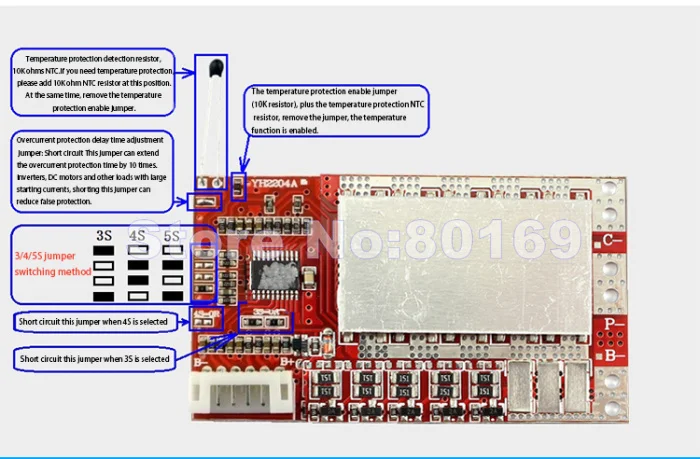

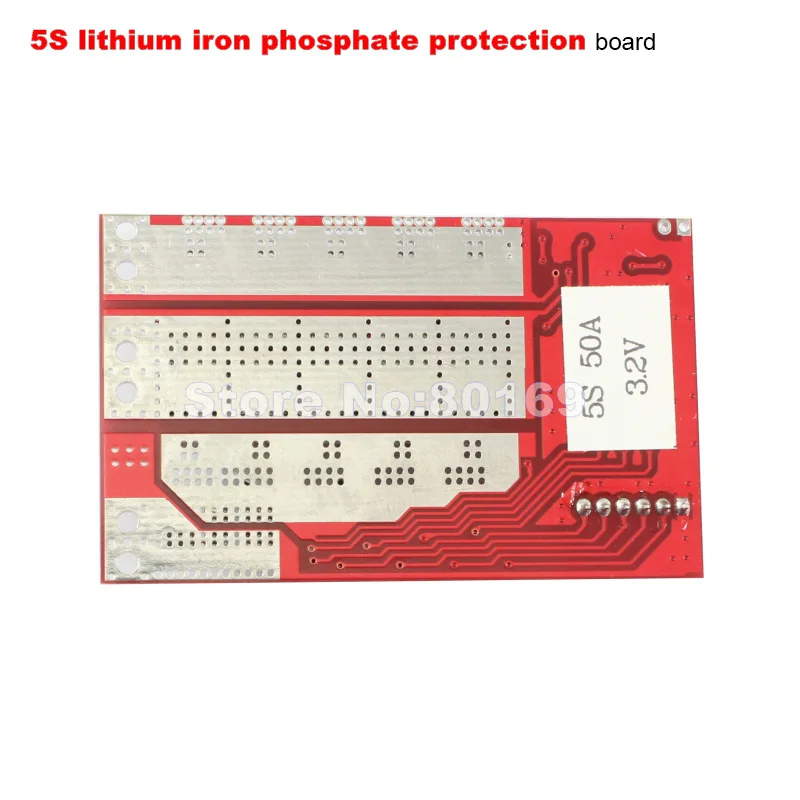

Размер изделия: 60*37*6 мм Вес нетто: 12 г Структура продукта и преимущества: 1. Плата защиты литиевой батареи использует высокоинтегрированную интеллектуальную плату защиты литиевой батареи, интегрированный чип, а производительность превосходит защитную плату, состоящую из дискретных чипов. Может завершить 3/4/5 струнный полимерный литиевый аккумулятор, тройной литиевый аккумулятор, литий-железо-фосфат, оксид кобальта лития, литий-марганцевый оксид батареи заряда и разряда, перегрузки по току, короткого замыкания, защита от перегрева и функция выравнивания. 2. Один и тот же рот является обычным и адаптируемым. Он подходит для применения в различных областях, таких как инверторы, двигатели постоянного тока, электроинструменты и уличные солнечные фонари. 3. Принять 4 миллиом ультра-низкое внутреннее сопротивление MOS трубки, низкое внутреннее сопротивление и высокая эффективность. Управление Руководство: Поддерживает ток разряда 50A в том же режиме порта, зарядный ток 50A, Ток разряда в режиме разделения составляет 60 А, а зарядный ток-60 А. Примечания к покупке и сборке: Выберите соответствующую защитную панель в соответствии с фактическим типом аккумулятора и серийным подключением. Защитные платы различных серийных номеров не могут использоваться универсально. Плата защиты может переключить серийный номер батареи перемычкой. Для получения подробной информации, пожалуйста, обратитесь к схеме инструкции по настройке параметров. Перед установкой платы защиты, батарея должна быть хорошо подобрана, и старые и новые батареи не могут быть смешаны. Перед подключением, пожалуйста, снимите кабель, подключите все провода и подтвердите правильность проводки перед подключением к кабелю. При разводке, Схема проводки управления постепенно соединяется с отрицательным электродом батареи. Для толстых линий выберите подходящий квадратный провод в соответствии с фактическим напряжением. Если рабочий ток слишком большой, пожалуйста, добавьте олово на передней и задней части щита или утолщите медный провод, чтобы увеличить возможности перегрузки по току печатной платы. В противном случае медная пластина на печатной плате будет Поскольку ток слишком большой, он вызывает шелушение или жжение. Если требуется защита от температуры, необходимо добавить резистор NTC 10K (см. Иллюстрацию). По умолчанию фабрика не имеет резистора для защиты от температуры. Плата защиты имеет функцию вторичной задержки защиты от перегрузки по току, и если нагрузка мгновенно начинает генерировать большой ток, это вызывает неправильную защиту. Дополнительная задержка защиты от перегрузки по току может быть выбрана для уменьшения возникновения ложной защиты. Метод настройки параметров платы защиты литиевой батареи: (1) 3S4S5S полимерный литиевый аккумулятор Метод настройки параметров платы: (2) 4S5S литиевая железная фосфатная панель защиты батареи метод регулировки параметров: Общие сомнения: 1. Как выбрать сколько защитных плат? Это связано с емкостью аккумулятора? О: чем больше емкость, тем дольше она может быть использована. Как правило, мы можем выбрать 1,5-2 раза выше, чем в рабочий ток нагрузки. Если он слишком маленький, его легко защитить от перегрузки по току. Если он слишком большой, он не будет защищен. Для нагрузок с большими пусковыми токами, такими как мощные двигатели постоянного тока, электроинструменты, инверторы, Если в нагрузке есть электролитический конденсатор большой емкости, значение рабочего тока должно быть соответствующим образом увеличено. 2. Как выбрать 3,7 V, или выбрать 3,2 V Защитная плата? A: посмотрите на номинальное напряжение аккумуляторной батареи в тех случаях, когда 3,2 V или 3,7 V, батарею без этикетки просит сколько вольт батарея на данный момент выглядит на номинальное напряжение, в случае если батарея Из какого материала, в общем литий-полимерный аккумулятор является 3,7 V, и литий-железо-фосфатный аккумулятор 3,2 V. 3. Каковы условия для подключения аккумулятора в серии или параллельно? Ответ: когда аккумулятор соединен в серии или параллельно, чтобы создать приложение для аккумуляторной батареи, требуется, чтобы соответствовать емкости аккумулятора и внутреннему сопротивлению. Различные емкости и различные типы батарей не могут быть смешаны. Старые и новые батареи не могут быть смешаны, что может привести к тому, что аккумулятор продержится. 4. Различные серии, может ли Защитная панель из разных материалов быть универсальной? Ответ: Плата защиты должна быть выбрана в соответствии с количеством серии подключения аккумулятора. Смешанное использование заставит защитную панель работать нормально и не будет работать в качестве защиты. Защитные платы, которые могут быть использованы в различных серийных числах, также должны быть установлены в соответствии с фактическим номером серии, который будет использоваться. Изготовленная из различных материалов, Параметры защиты также отличаются и не могут использоваться универсально. Посылка включает в себя: 1 шт. * Плата защиты литиевой батареи + кабель
