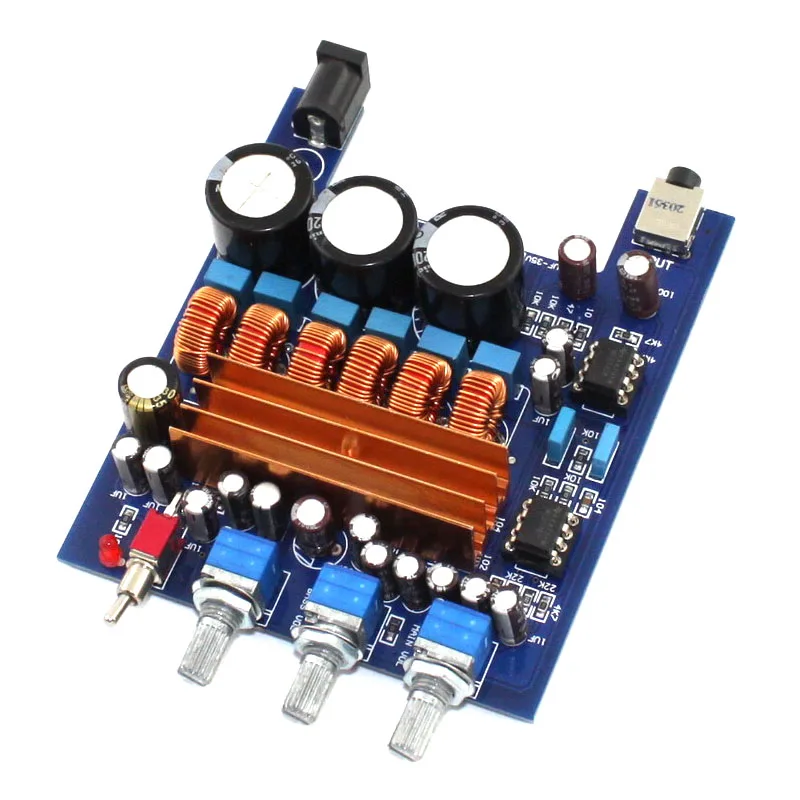

Цифровая плата усилителя DC18V 24 В 2*50 Вт + 100 2 1 TPA3116 высокая мощность класс D 20 Гц кГц
891,98 руб.
Новое поступление
AD827 OP AMP Hi Fi предусилитель усилитель плата 317 337 два регулятора база на музыкальном
821,11 руб.
2 МГц 120 5 Вт Ультра широкополосный Радиочастотный усилитель линейный 37 дБ|linear
3 889,89 руб.
ZEROZONE HIFI Split NAP250 MOD стерео усилитель мощности 80 Вт + Настольный PSU L8 8|Усилители
11 694,54 - 12 615,93 руб.
Nobsound Mini Bluetooth 5 0 цифровой усилитель Hi Fi стерео Домашнее аудио TPA3116 мощности 50 Вт
1 582,65 - 2 035,05 руб.
Интегрированный усилитель с корпусом корпус алюминиевыми панелями железным
3 643,33 руб.
86x86 мм CNC обработанный 6 отверстий полностью алюминиевая настенная пластина
791,70 руб.
OLED музыкальный аудио индикатор спектра настольный MP3 ПК усилитель для мобильного
3 316,09 руб.
music valley Store
Магазина music valley Store работает с 18.11.2013. его рейтинг составлет 87.64 баллов из 100. В избранное добавили 3253 покупателя. Средний рейтинг торваров продавца 4.6 в продаже представленно 2539 наименований товаров, успешно доставлено 4003 заказов. 607 покупателей оставили отзывы о продавце.
Характеристики

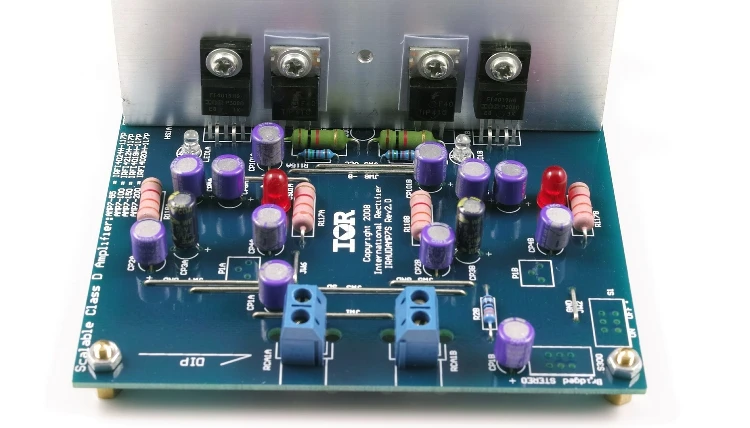

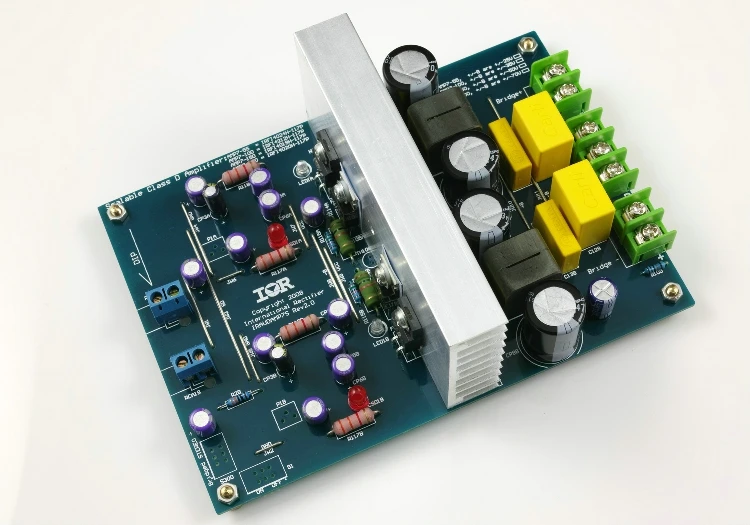

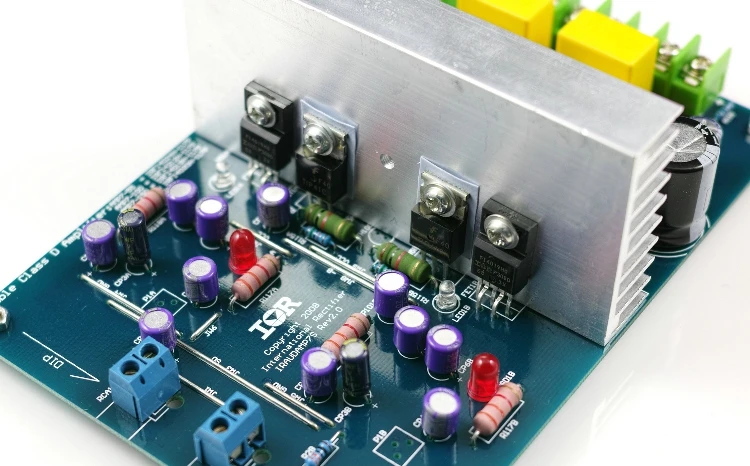

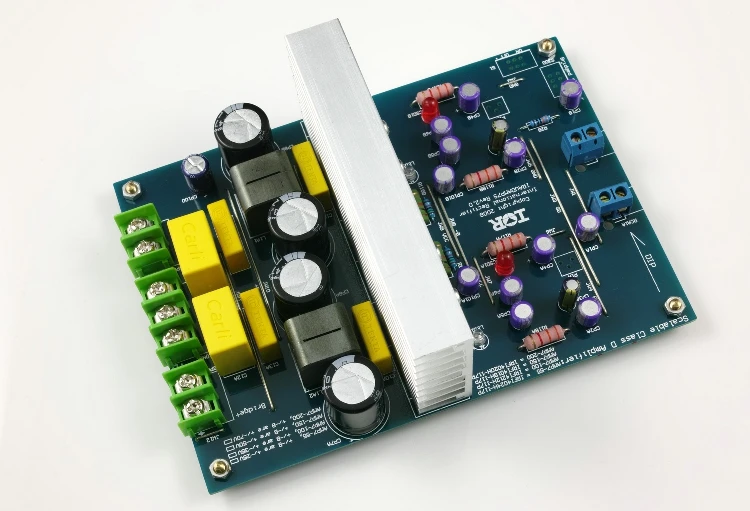

L15DX2 IRS2092 IRFI4019H MOSFET класс D цифровой усилитель мощности готовая плата
История изменения цены
*Текущая стоимость 5 952,08 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Apr-07-2026 | 7083.42 руб. | 7437.63 руб. | 7260 руб. |
| Mar-07-2026 | 7023.25 руб. | 7374.65 руб. | 7198.5 руб. |
| Feb-07-2026 | 5892.57 руб. | 6187.69 руб. | 6039.5 руб. |
| Jan-07-2026 | 6904.5 руб. | 7249.51 руб. | 7076.5 руб. |
| Dec-07-2025 | 6012.69 руб. | 6313.39 руб. | 6162.5 руб. |
| Nov-07-2025 | 6785.48 руб. | 7124.13 руб. | 6954.5 руб. |
| Oct-07-2025 | 6726.93 руб. | 7062.91 руб. | 6894 руб. |
| Sep-07-2025 | 6666.66 руб. | 6999.50 руб. | 6832.5 руб. |
| Aug-07-2025 | 6607.64 руб. | 6937.45 руб. | 6772 руб. |
Описание товара
Введение:
Стандартный аудио выделенный MOSFET выходной трубки, обеспечивая новый IRFI4xxxH-117P серии MOSFET полумост, ИК повышает Класс D аудио усилитель мощности несколько производительности. Интегрированный полумостовой инкапсуляционный режим вдвое сокращает количество компонентов и улучшает расположение печатной платы. В дополнение к низкой нагрузке на сопротивление, серия MOSFET half-bridge также оптимизировала зарядку ворот, возможность обратного восстановления паразитных диодов и сопротивление внутренних ворот. Это улучшило производительность аудиоусилителя класса D и эффект, основные параметры, такие как эффективность работы, полное гармоническое искажение, электромагнитное излучение и т. д. IRFI4xxxH-117P имеет типичный on-resistance RDS (ON) 80 mOhms и типичный заряд ворот 13NC с импульсной зарядкой 4.1NC.
Использование цифрового усилителя мощности, выделенного высокой мощности, высокого тока, низкого сопротивления полностью экранированных индукторов. При очень малом сопротивлении = 0,013 Ом фактическое измерение, ток = 14 А. Минимальное излучение и помехи, высокий ток и более высокие частоты рабочих параметров. Сделайте искажение цифрового усилителя до минимального уровня.
Примечание:Это готовая доска с тестом на припой.

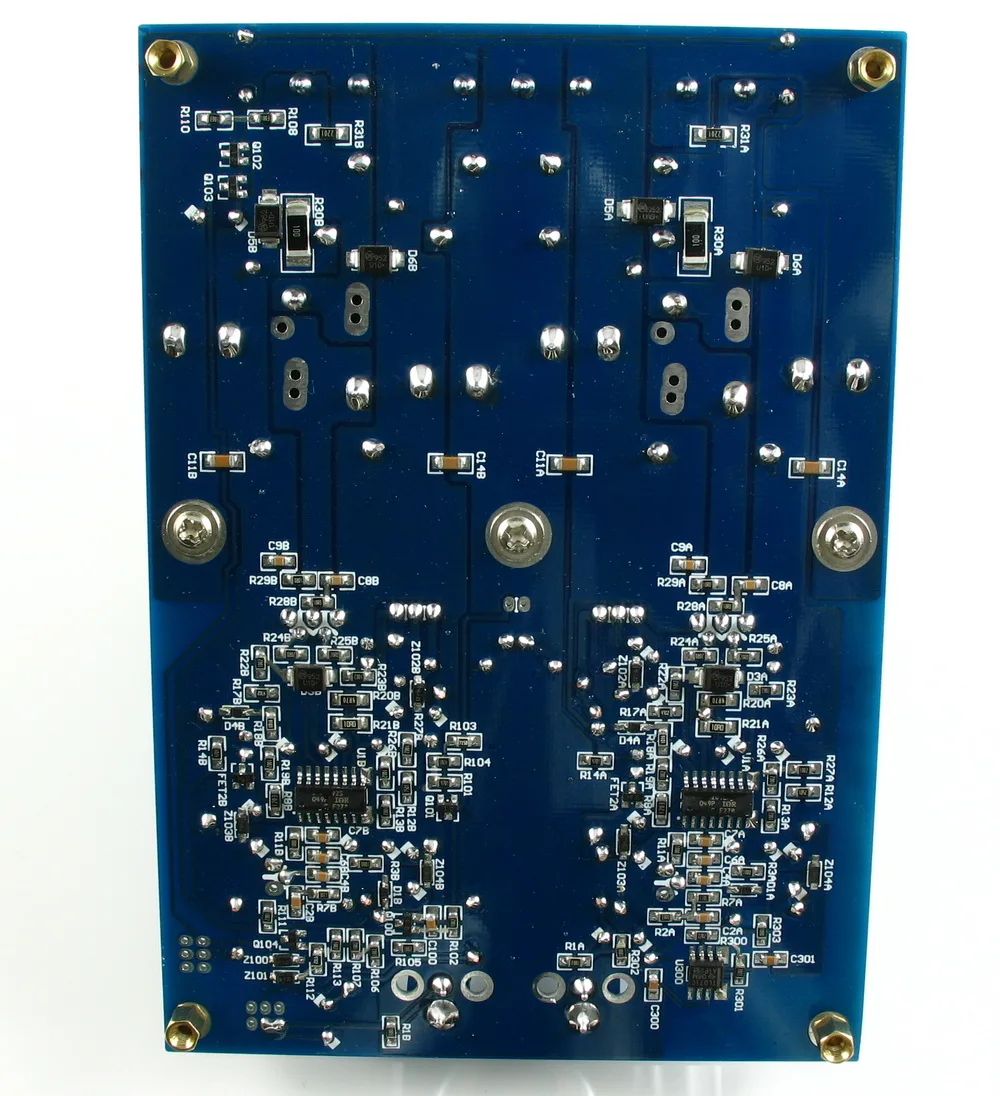

Размер печатной платы: 101 мм * 145 мм
Используйте напряжение постоянного тока + -55 в (между + -50 в и + -60 в)
+ -55 В выходная мощность = 150 Вт 8R RMS. Два канала 300 Вт 4R RMS два канала. Рекомендуется использовать двойной 40 В переменного тока трансформатор выше 400 Вт. Мост + -50 В выходная мощность = 500 Вт 8R Моно. ОсобенностиВыходная мощность: Масштабируемая выходная мощность от 25 Вт-500 Вт (см. Таблицу 1)
Остаточный шум: 200 мкВ, IHF-A взвешенный, AES-17 фильтр
Искажений: 0,007% THD + N @ 60 Вт, 4 R
Несколько функций защиты: защита от перегрузки по току (OCP), высокая сторона и низкая сторона MOSFET
Защита от перенапряжения (OVP),
Защита под напряжением (UVP), высокая сторона и низкая сторона MOSFET
Защита постоянного тока (DCP),
Защита от перегрева (OTP)
Топология ШИМ: самоосциллирующийся ШИМ, полумост или полный мост топологии выбираются

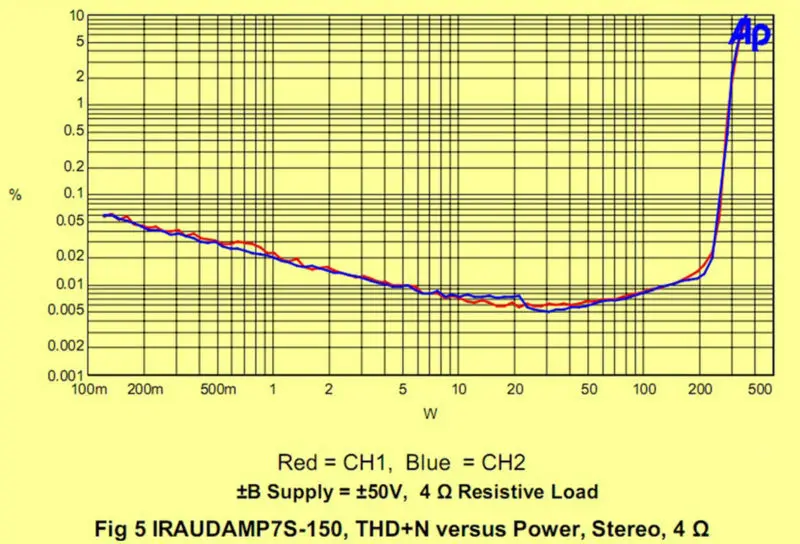

Двухканальный тест на искажение мощности: THD <0.02% мощность = 250 Вт двухканальный тест (источник питания +/-50 в, нагрузка 4R)
THD <0.007% мощность = 50 Вт двухканальный тест (источник питания +/-50 в, нагрузка 4R)

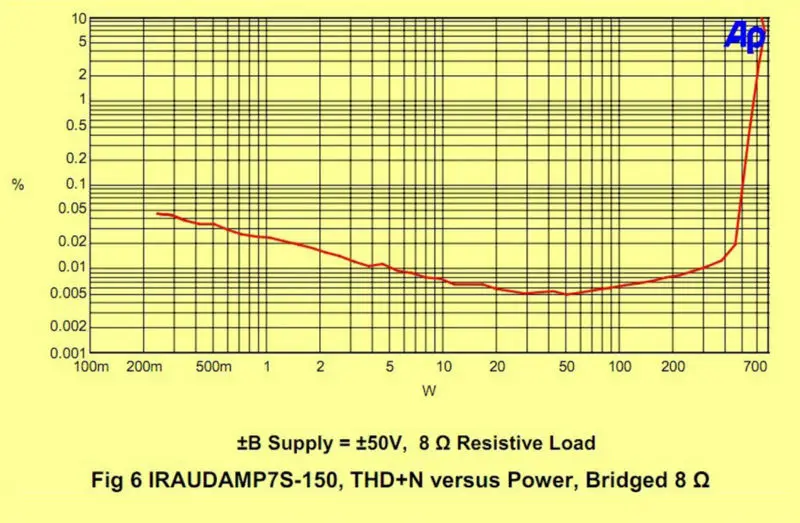

Моно тест (источник питания +/-50 в, нагрузка 8R)
THD <0.007% мощность 100 Вт
THD <0.009% мощность 200 Вт
THD <0.02% мощность 500 Вт

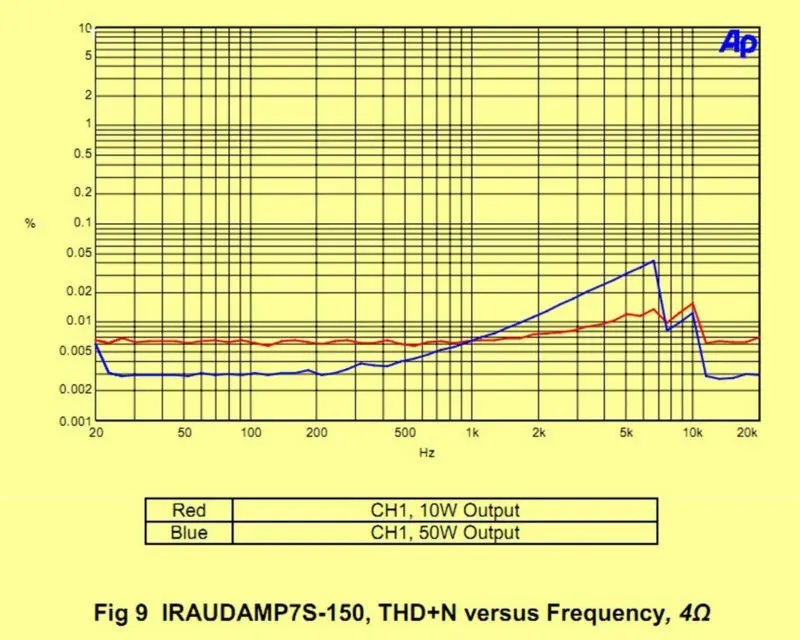

THD + N

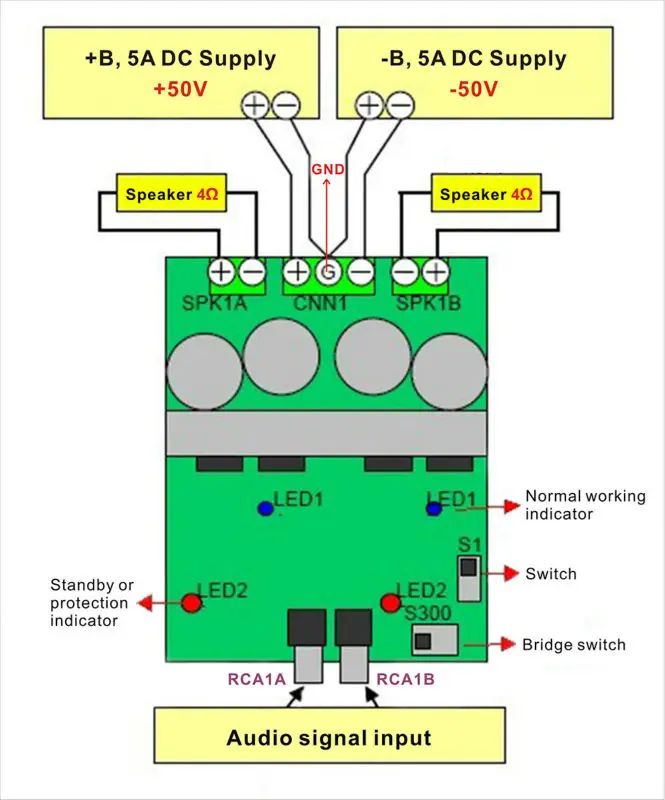

ПРИМЕЧАНИЯ по монтажу:
Использование напряжения DC +/-55V (+/-50V до +/-60V между)

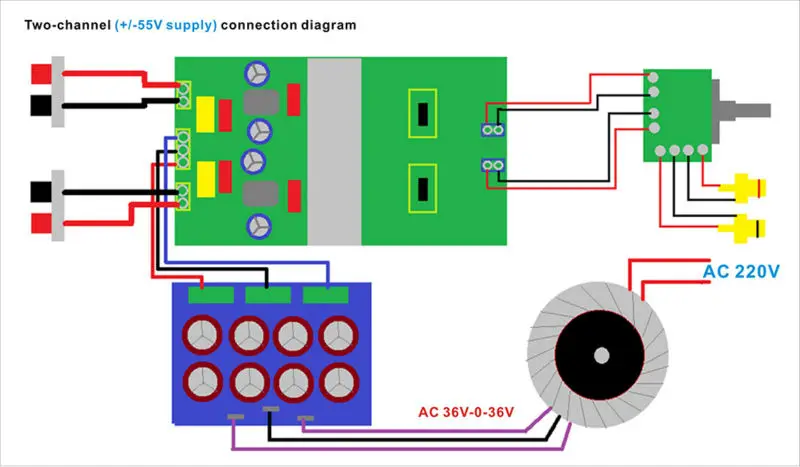

+/-55 В выходная мощность = 150 Вт 8R RMS. Двухканальный
300 Вт 4R RMS двухканальный.
Рекомендуется AC Dual 40V AC Трансформатор 400W мощность или более.

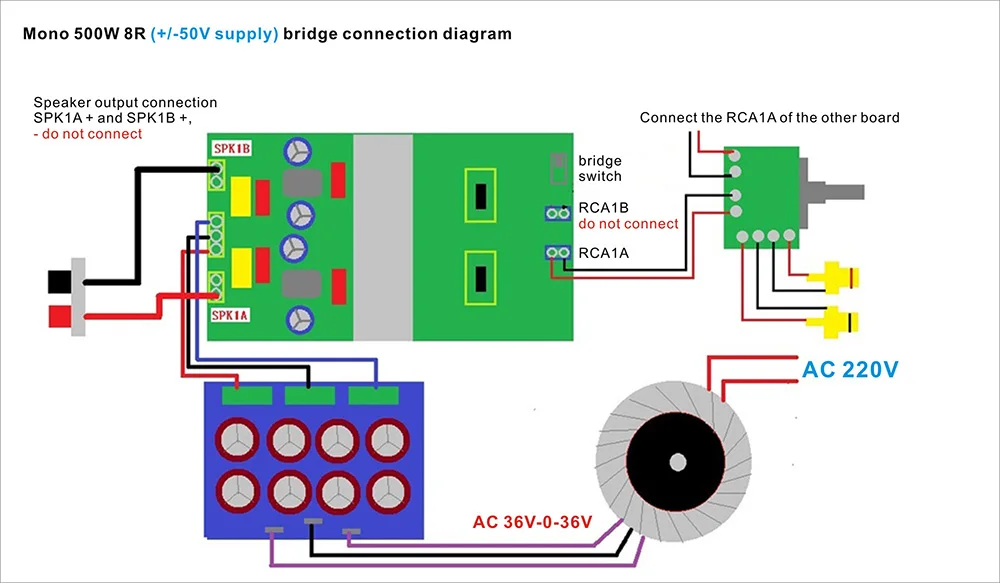

Мост +/-50 В выходная мощность = 500 Вт 8R Моно.
Особенности:
Выходная мощность: Масштабируемая выходная мощность от 25W---500W
Остаточный шум: 200 УФ, IHF-A взвешенный, AES-17 фильтр
Искажение: 0.007% THD + N 60W, 4R
Несколько функций защиты: защита от перегрузки по току (OCP), высокая сторона и низкая сторона MOSFET
Защита от перенапряжения (OVP),
Защита под напряжением (UVP), высокая сторона и низкая сторона MOSFET
Защита постоянного тока (DCP),
Защита от перегрева (OTP)
PWM топология: самоколебание PWM, половина моста или полный мост топологии выбираются.
