Введение:

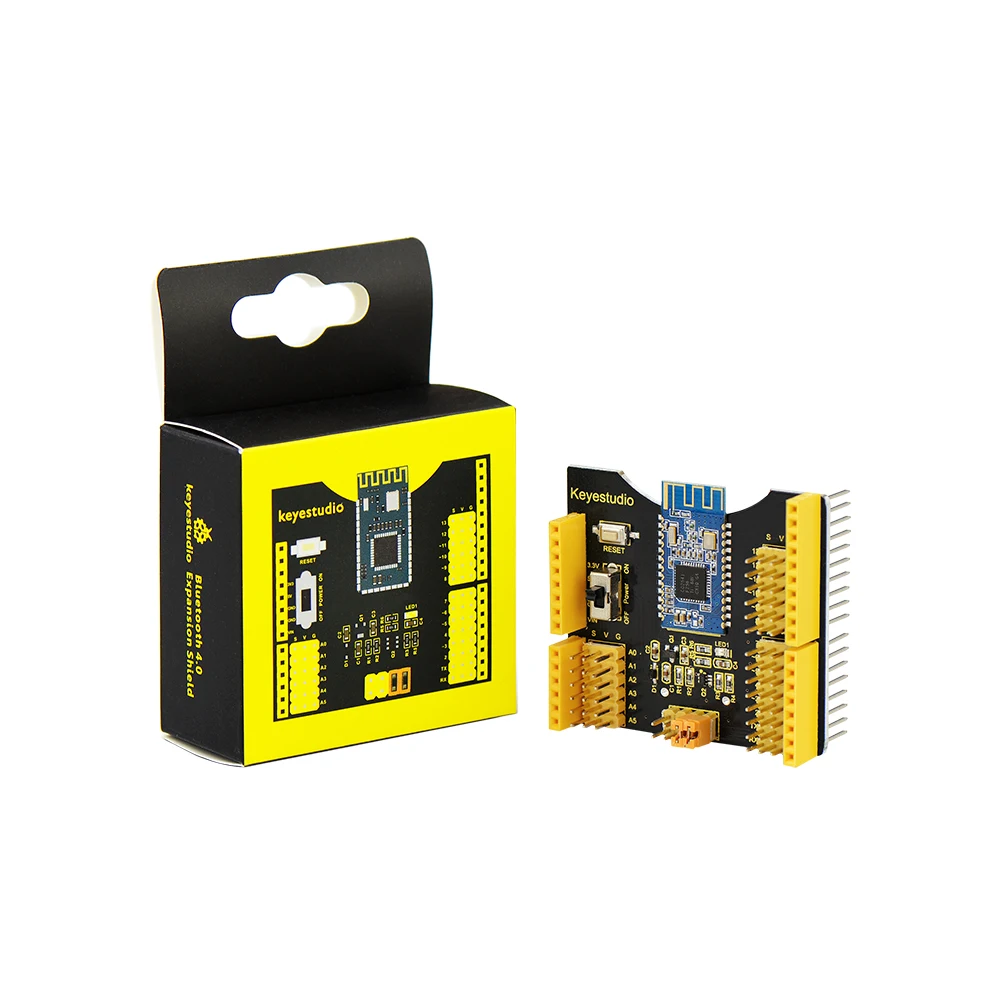

Keyestudio Bluetooth-совместимый 4,0 щит-это интеграция сенсорного экрана и HM-10 Bluetooth-compatible-4.0, полностью совместимая с UNO R3. Так что его очень легко складывать на плату UNO R3.

Щит расширил все цифровые и аналоговые контакты на 3 контакта, просто подключить датчик с помощью 3PIN провода.

Он также поставляется с HM-10 Bluetooth-совместимым 4,0, используемым для связи с Bluetooth. Скользящий переключатель используется для управления источником питания для Bluetooth-совместимых.

Бортовой комплект с перемычкой, по умолчанию, путем передачи модуля, совместимого с Bluetooth, к последовательному порту UNO R3. При подключении двух перемычек необходимо установить виртуальный последовательный порт для платы UNO R3, то есть D2-TX, D3-RX.

Особенности:

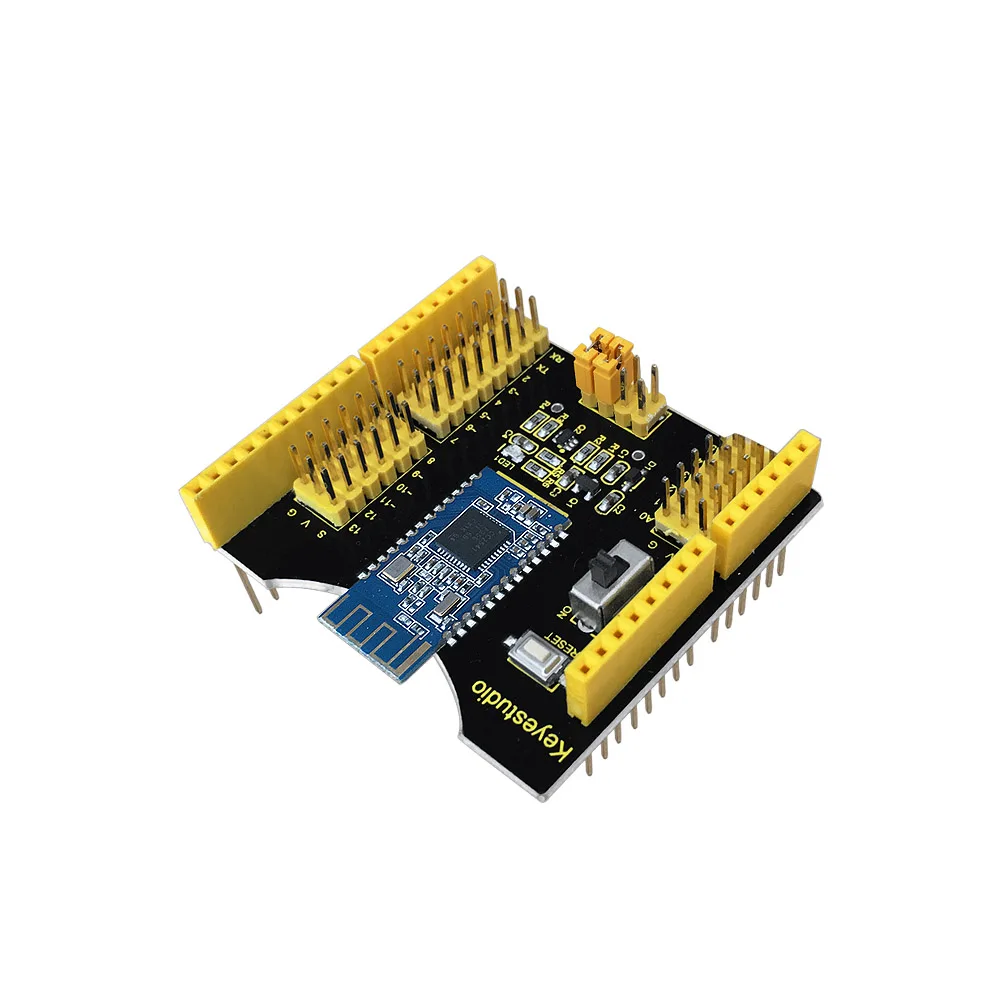

• Расширяет 14 цифровых контактов на 3pin

• Расширяет 6 аналоговых контактов на 3pin

• Поставляется с кнопкой сброса

• Поставляется с скользящим переключателем для управления поддержкой Bluetooth

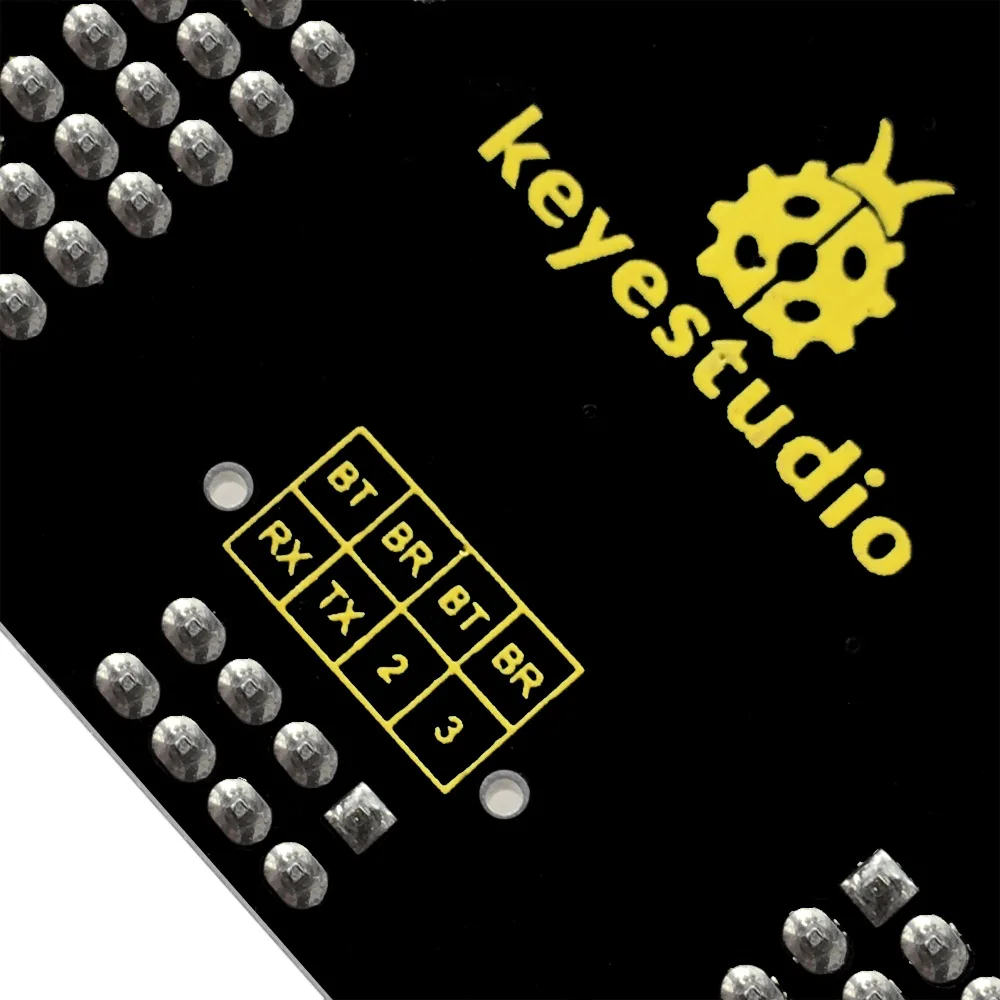

• Поставляется с перемычкой интерфейса для управления последовательным контактом связи (по умолчанию Встроенный последовательный порт, можно выбрать аналоговый последовательный порт, TX до D2, RX до D3.)

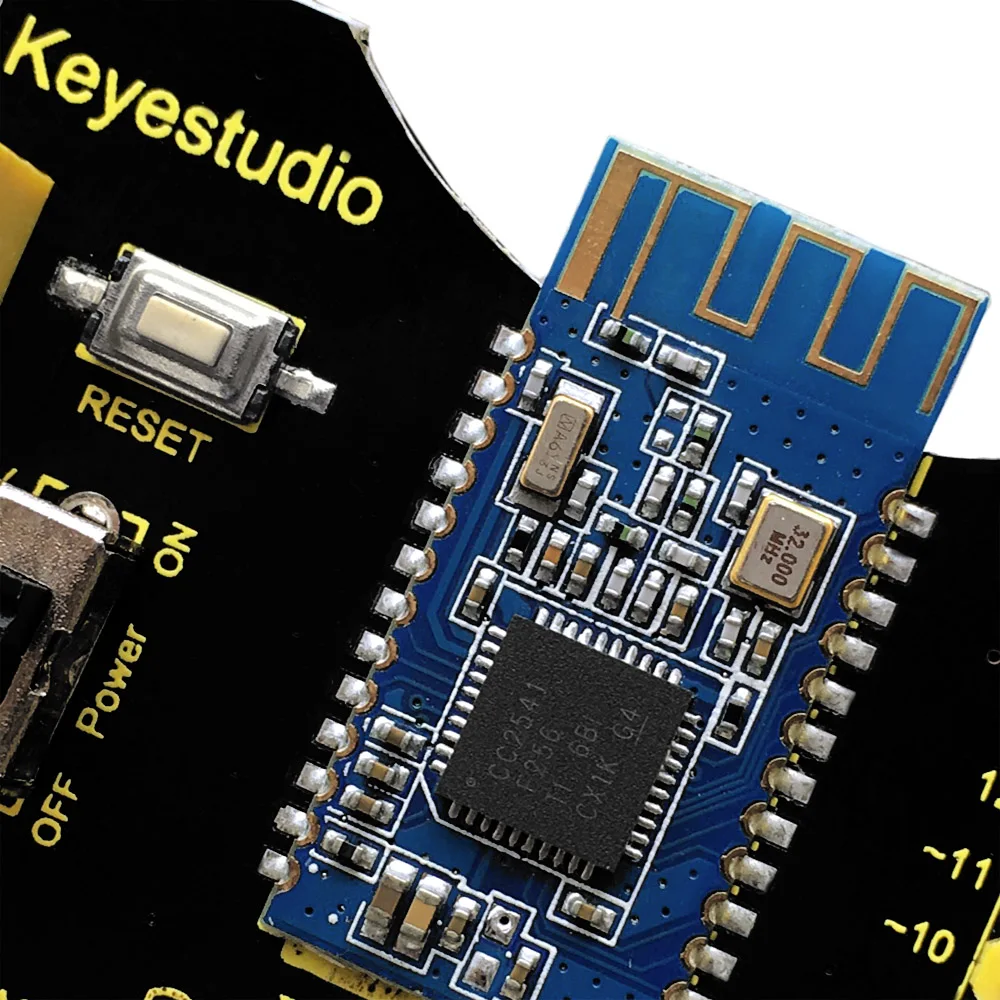

• Поставляется с Bluetooth-совместимым модулем 4,0

Bluetooth-совместимые 4,0 параметры:

• Клеммный блок интервал: 3,5 мм

• Протокол Bluetooth: Спецификация Bluetooth V4.0 BLE

• Нет байтового ограничения в последовательном порту трансивера

• Реализовать 100 м ультра-дальность связи с iphone4s в открытом поле.

• Протокол USB: USB V2.0

• Рабочая частота: 2,4 GHz ISM полоса

• Метод модуляции: GFSK(Gaussian Shift Keying)

• Мощность передачи: -23dbm, -6dbm, 0dbm, 6dbm, может быть изменена по команде.

• Чувствительность: ≤-84dBm при 0.1% BER

• Скорость передачи: Асинхронный: 6K байт; Синхронный: 6k байт

• Функция безопасности: аутентификация и шифрование

• Вспомогательное обслуживание: Центральный и периферийный UUID FFE0, FFE1

• Потребляемая мощность: Автоматический Режим сна, выдерживает ток 400uA ~ 800uA, 8.5mA во время передачи.

• Источник питания: 5 В постоянного тока

• Рабочая температура: от-5 до + 65 градусов по Цельсию

Технические детали:

• Размеры: 54 мм x 48 мм x 23 мм

• Вес: 19 г

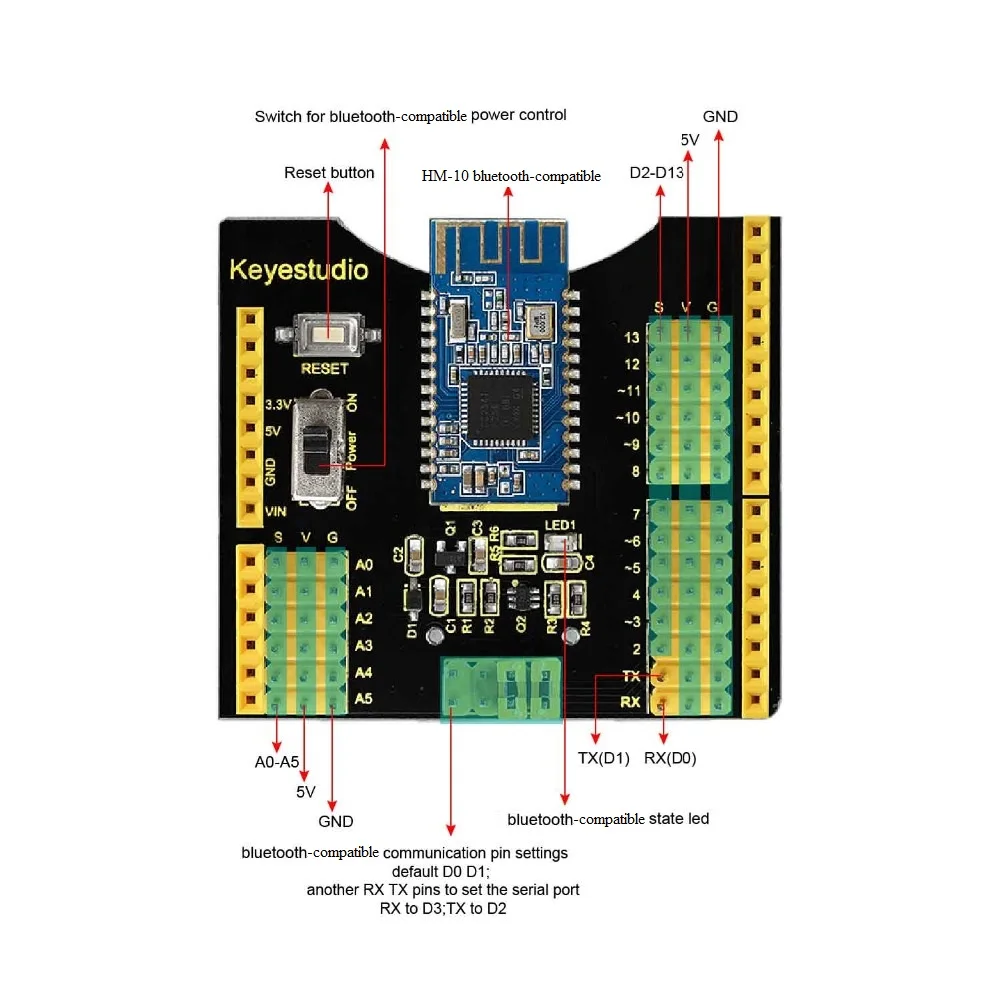

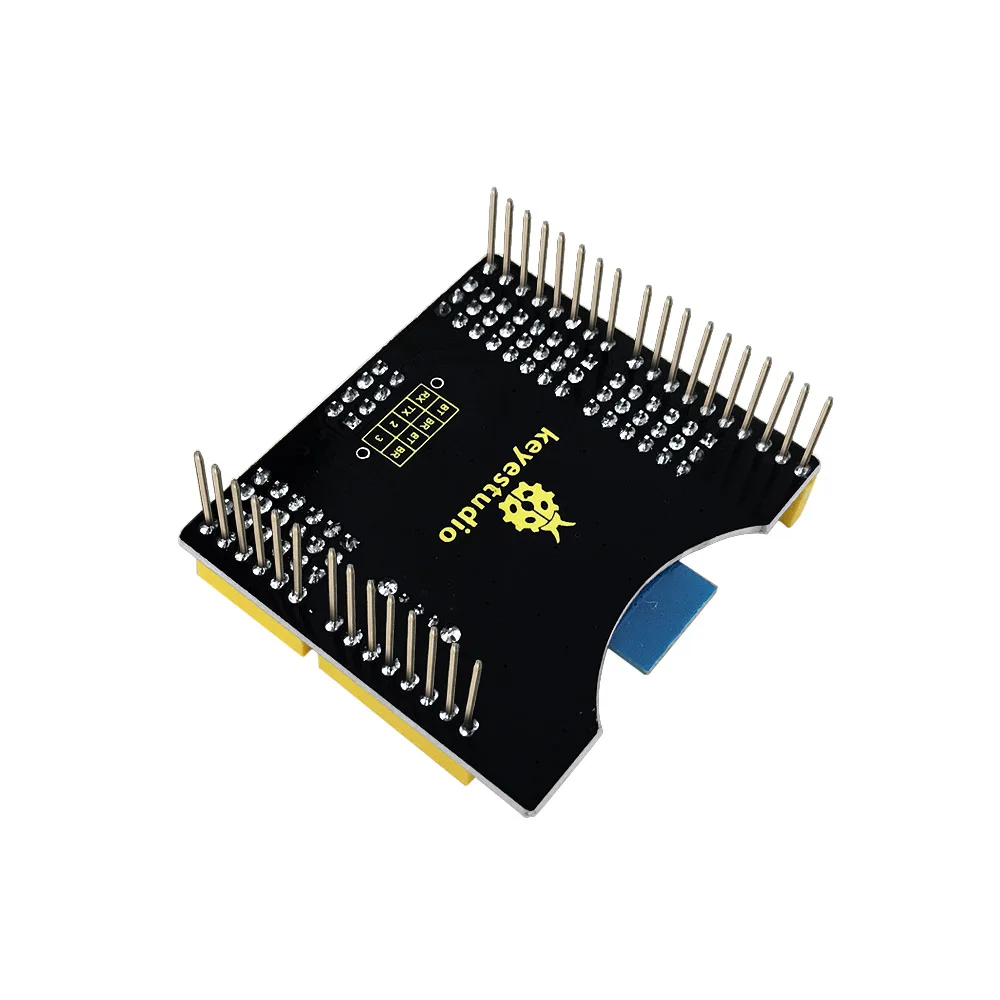

Руководство по PINOUT:

Код образца

Int val;

Int ledpin = 13;

Настройка пустоты ()

{

Серийный. Старт (9600);

PinMode (ledpin,OUTPUT);

Пустая петля ()

{Val = Serial.read();

If (val = 'a')

{

DigitalWrite (ledpin,HIGH);

Задержка (250);

DigitalWrite (ledpin,LOW);

Задержка (250);

Серия. println("keyestudio");

}

}

Результат

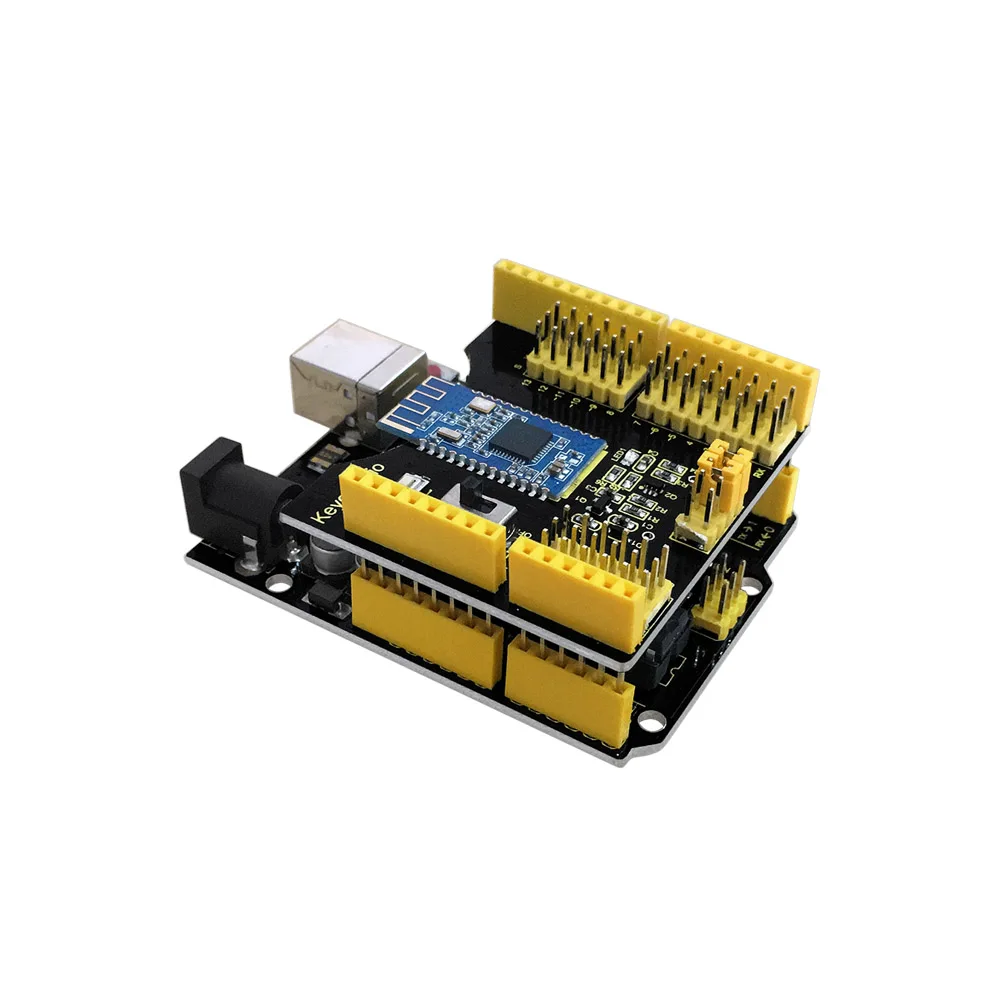

Плата расширения keyestudio, совместимая с Bluetooth, 4.0 находится на пульте управления keyestudio UNO R3. После включения питания сожгите процедуру и наберите переключатель для включения HM-10 Bluetooth 4,0.

Откройте HC-COM приложения, нажмите «Поиск устройства», выберите устройство, устройство подключено; Светодиодный модуль Bluetooth включен. Введите «a» в HC-COM, нажмите «отправить», приложение, совместимое с Bluetooth, отобразит keyestudio. Каждый раз, когда HC-COM посылает «a», Pin13 светодиодный на основной плате мигает один раз.
