Характеристики
Счетчик скорости кодировщик мотор робот умный автомобиль|Программируемые
История изменения цены
*Текущая стоимость 527,97 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-06-2026 | 669.39 руб. | 682.44 руб. | 675.5 руб. |
| Feb-06-2026 | 543.44 руб. | 554.5 руб. | 548.5 руб. |
| Jan-06-2026 | 659.8 руб. | 672.96 руб. | 665.5 руб. |
| Dec-06-2025 | 653.20 руб. | 666.18 руб. | 659.5 руб. |
| Nov-06-2025 | 522.35 руб. | 532.80 руб. | 527 руб. |
| Oct-06-2025 | 643.96 руб. | 656.92 руб. | 649.5 руб. |
| Sep-06-2025 | 638.65 руб. | 651.66 руб. | 644.5 руб. |
| Aug-06-2025 | 632.54 руб. | 645.43 руб. | 638.5 руб. |
Описание товара

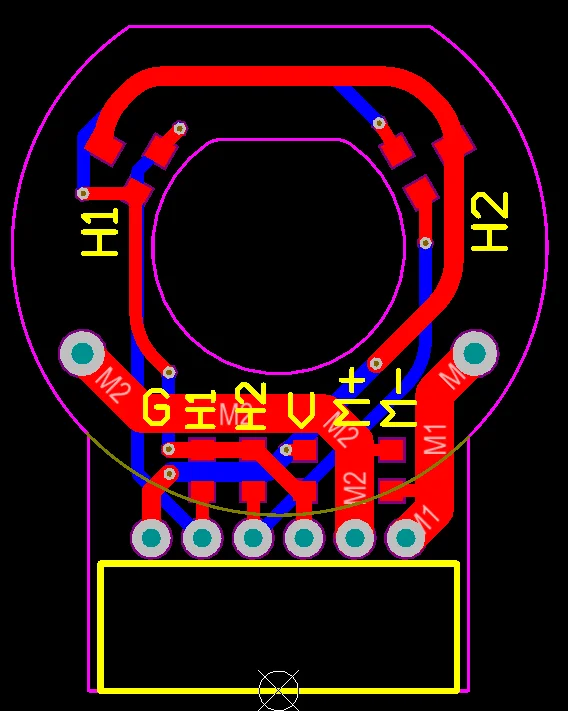

Спецификация платы кодировщика
1.Размер платы: 26*22*1,2 мм
2. Определение Клеммы:
G: сила Холла отрицательная;
H1: зал H1 выходной сигнал, квадратная волна;
H2: выходной сигнал hall H2, квадратная волна;
V: мощность зала положительная;
М +: положительный полюс двигателя;
М-: отрицательный полюс двигателя;
Примечание:
1. Напряжение между V-G определяется в зависимости от напряжения питания используемого микрокомпьютера с одним чипом, обычно используется 3,3 В или 5 В.
2. Частота выходной квадратной волны H1 и H2 и скорость двигателя связаны с количеством полюсов использованного магнитного диска.
3. Напряжение между M + и M-устанавливается в соответствии с используемым напряжением двигателя.
3. Принцип
3,1 Измерение скорости двигателя: Датчик Холла может ощущать N и S полюсы магнитной пластины. Мы используем зал S полюса, чтобы понять, что когда каждый датчик Холла определяет S магнитной пластины, выход зала будет выводить высокий уровень; когда N полюс магнитной пластины, выход зала будет выводить низкий уровень. Когда двигатель вращается непрерывно, квадратная волна выводится на выходе зала. Скорость двигателя может быть известна в зависимости от периода T выходной квадратной волны. Предполагая, что магнитный диск, который мы используем, является полярностью P, измеренный период квадратной волны T. Измерение скорости двигателя: n = 60/PT.
3,2 измерение разворота двигателя: два датчика Холла расположены в двух разных положениях в цепи. Когда двигатель поворачивается по-разному, два выхода зала имеют различные квадратные волны.

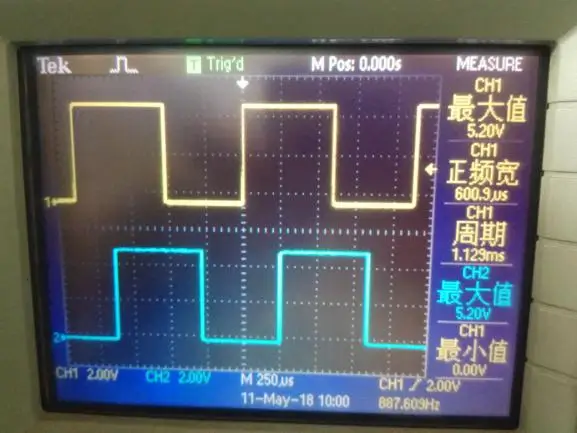

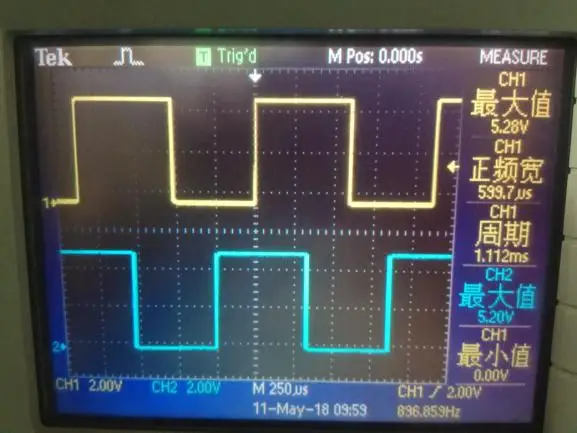

Когда двигатель вращается вперед, H1 обнаруживает подъемную кромку, H2 входит в падающую кромку; когда двигатель возвращается, H1 обнаруживает падающий край, H2 также является падающим краем.
