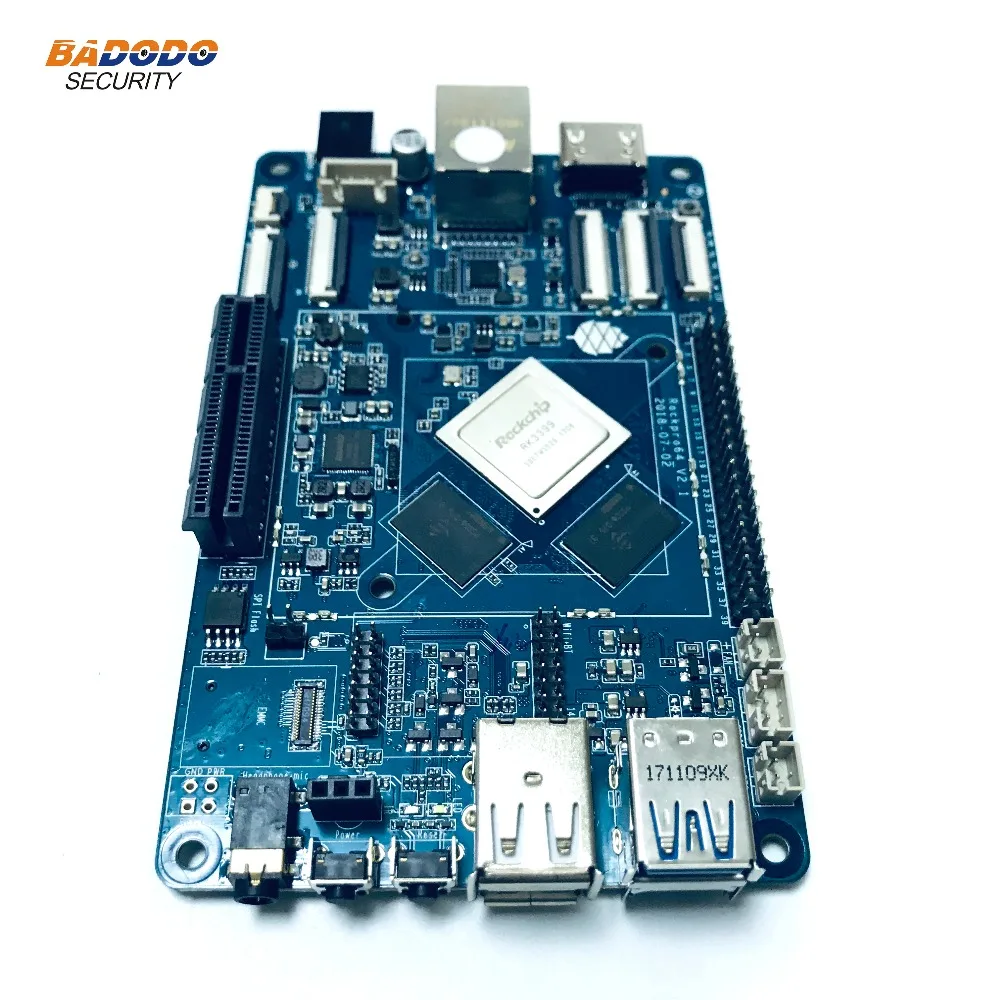

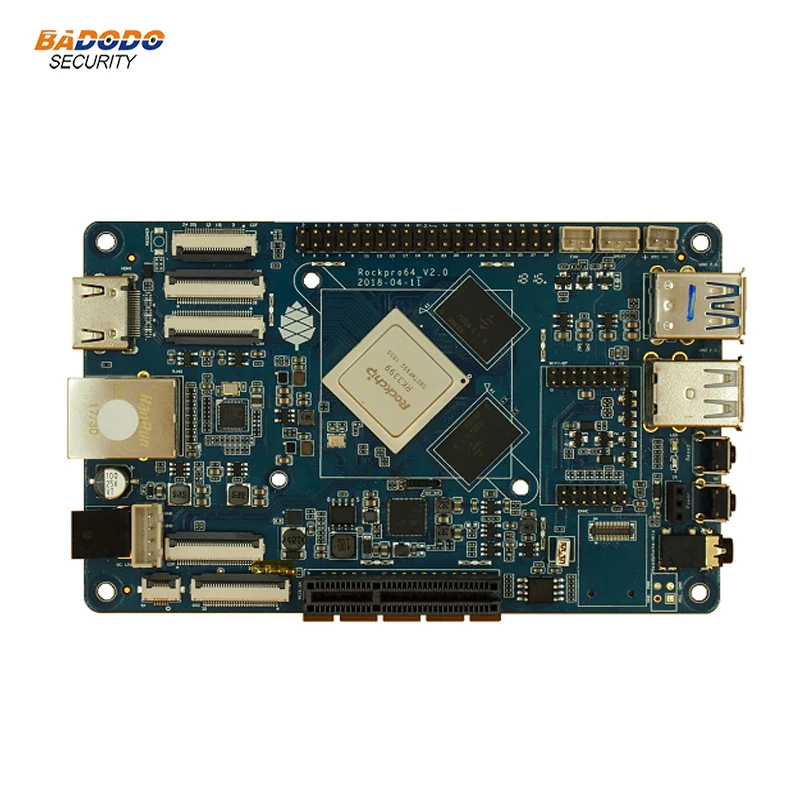

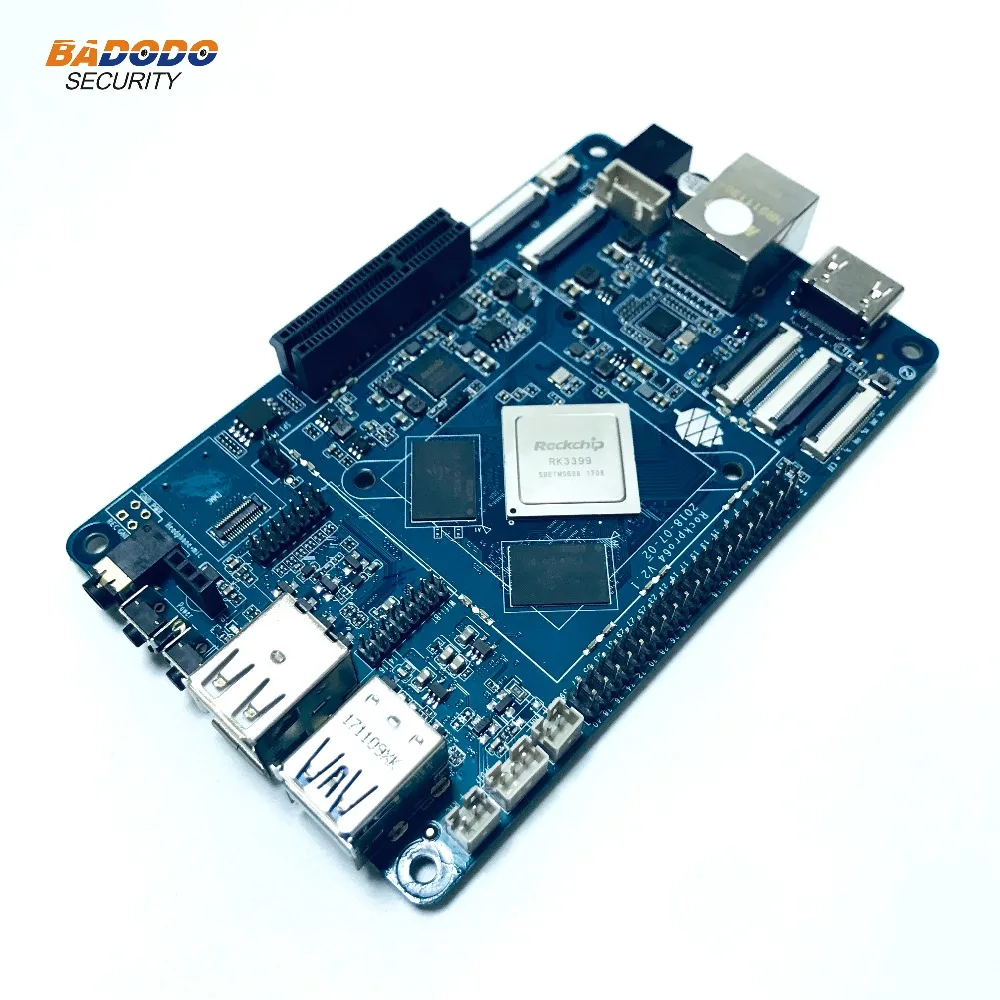

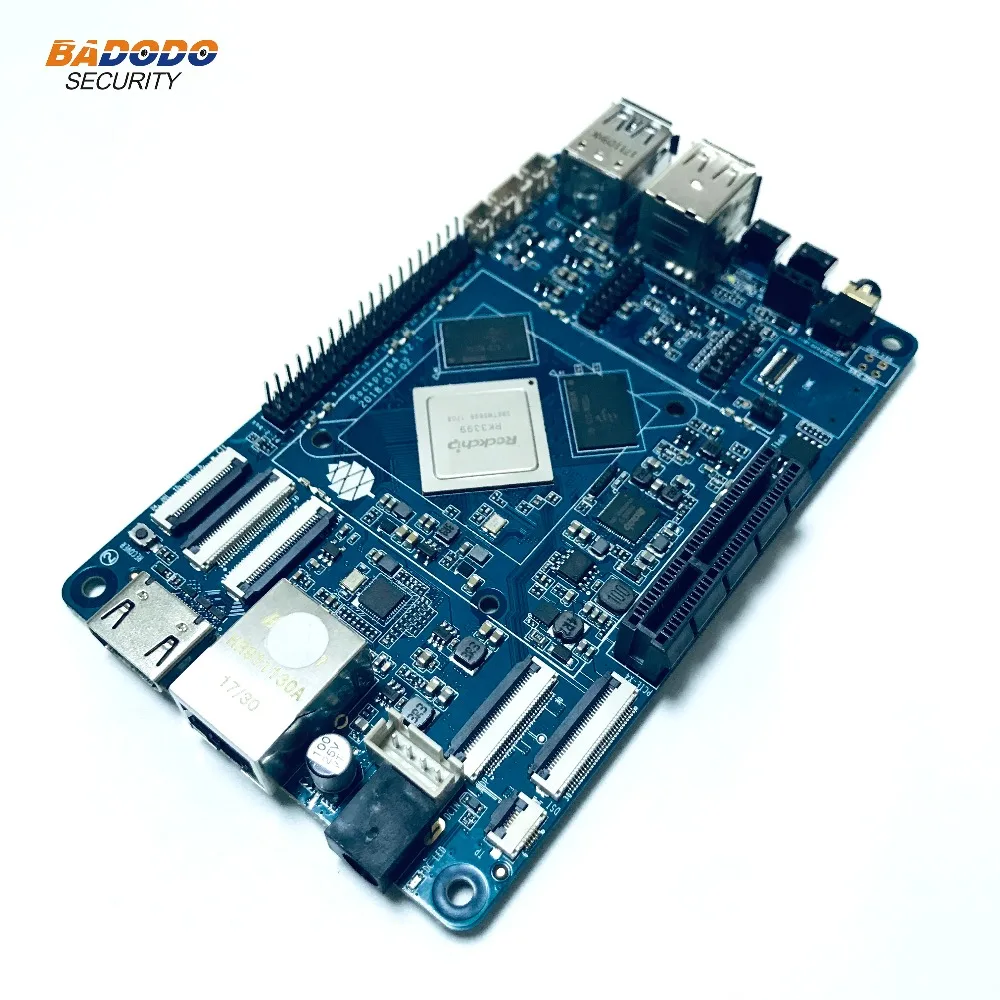

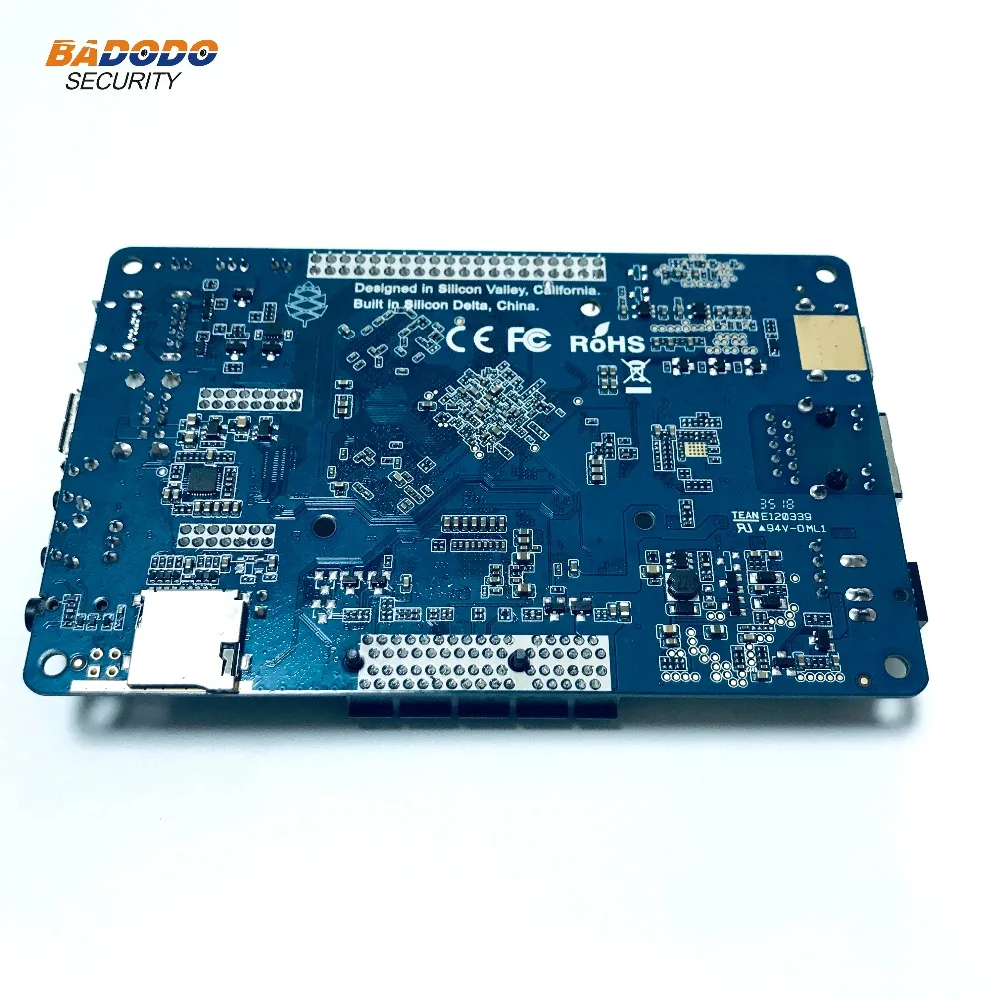

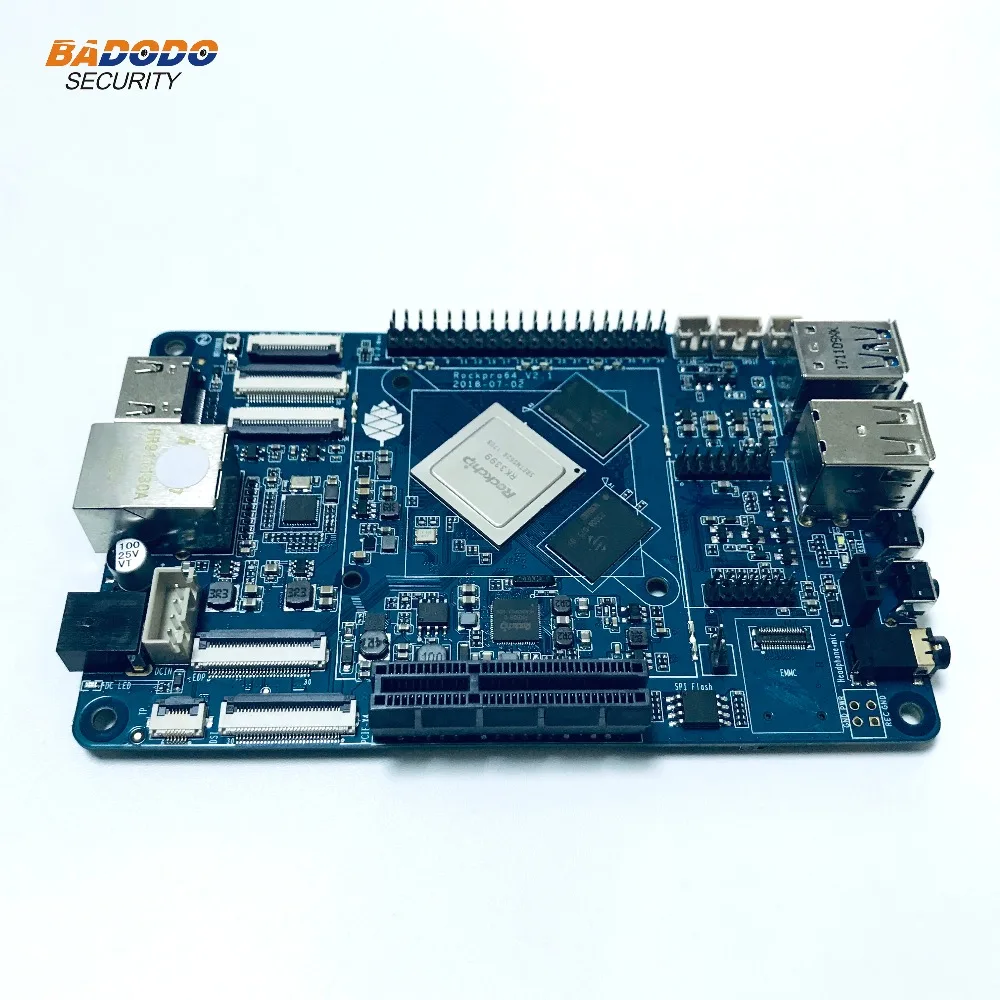

Одноплатный компьютер ROCKPro64

ROCKPro64-самый мощный одноплатный компьютер, выпущенный Pine64. Его приведенный в действие с двумя камерами, процессор Rockchip RK3399 гекса-Core (dual Core ARM Cortex A72 и четырехъядерным процессором ARM Cortex A53) 64-разрядный процессор с Мали T-860 quad-Core GPU. ROCKPro64 оснащен 2GB или 4GB LPDDR4 системной памятью и 128Mb SPI загрузочной вспышкой. Также есть дополнительный модуль eMMC (до 128 ГБ) и слот microSD для загрузки.Плата оснащена открытым слотом PCIe x4, 1 хост USB 3,0 type C с DP 1,2, 1 хост USB 3,0 type a, 2 хоста USB 2,0, гигабитный Ethernet, PI-2 шина GPIO, интерфейс MiPi DSI, интерфейс eDP, интерфейс сенсорной панели, стерео интерфейс MiPi CSI, А также многие другие интерфейсы периферийных устройств, такие как UART, SPI, I2C, для производителей для интеграции с датчиками и другими периферийными устройствами. Различные операционные системы (ОС) доступны с открытым исходным кодомAndroid 7,1,Debian, Arch Linux и многое другое.

Спецификация SoC и памяти

• На основе Rockchip RK339

Процессор Архитектура

• Двухъядерный Cortex-A72 до 2,0 ГГц Процессор
• Quad-core Cortex-A53 до 1,5 ГГц Процессор
• Big.Little Архитектура: двойной Cortex-A72 + Quad Cortex-A53, 64-разрядный процессор Процессор
• Cortex-A72:
  • 1-4x симметричная мультиобработка (SMP) в одном кластере процессора и несколько когерентных кластеров SMP процессоров через технологию AMBA 5 CHI или AMBA 4 ACE
  • AArch64 для поддержкой 64-разрядных вычислений и новые архитектурные особенности
  • Кэш L1 48 КБ Icache и 32 КБ Dcache для каждого A72
  • Кэш L2 1024KB для большого кластера
  • Расширения DSP и SIMD
  • VFPv4 с плавающей точкой
  • Поддержка аппаратной виртуализации
• Cortex A53:
  • Кэш L1 32кб Icache и 32кб Dcache для каждого A53
  • Кэш L2 512KB для маленького кластера
• Полный комплект инструкций по v8-A ARM architecture
• ARM Neon Advanced SIMD (одна инструкция, несколько данных) Поддержка ускоренных медиа и обработки сигналов
• ARMv8 шифрования волос для наращивания
• Трубопровод в заказе с симметричным двойным выпуском большинства инструкций
• Включает VFP v3 оборудование для поддержки однократных и двухточных операций
• TrustZone технической поддержки
• Полное решение для отладки CoreSight
• Один изолированный домен напряжения для поддержки DVFS

GPU Архитектура

• Четырехъядерный графический процессор ARM Mali-T860MP4
• Высокопроизводительные GPU, построенные на знаменитой архитектуре Arm Mali Midgard, Mali-T860 GPU разработаны для сложных графических приложений и обеспечивают Потрясающие визуальные эффекты для UHD-контента.
• Частота 650 МГц
• Пропускная способность 1300Mtri/s, 10,4 Gpix/s
• OpenGL® ES 1,1, 1,2, 2,0, 3,1, 3,2., Вулкан 1,0 *., OpenCL™ 1,1, 1,2., DirectX® 11 FL11_1., RenderScript™.

Системы памяти

• LPDDR4 RAM варианты памяти:Два канала 2 Гб
• Память: платы ROCK64 имеют 128 Мб встроенной флэш-памяти SPI, но еще не используются, в настоящее время используетсяЗагрузочный карты Micro-SDИлиЗагрузочный прикрепляемые Встраиваемая мультимедийная карта памяти.

Доска Особенности

• Размеры платы: 133 мм x 80 мм x 19 мм
• Входная мощность: + 12 В @ 3A/5A с 5,5 мм/2,1 мм Тип M Тип баррель DC разъем

Дисплей

• Двойной VOP: один поддерживает 4096x2160 с поддержкой AFBC; Другой поддерживает 2560x1600
• Двухканальный MIPI-DSI (4 полосы на канал)
• EDP 1,3 (4 полосы с 10,8 Гбит/с), чтобы поддержать дисплей с PSR
• HDMI 2,0 для 4K 60Hz с HDCP 1,4/2,2
• DisplayPort 1,2 (4 полосы, до 4K 60 Гц)
• Поддерживает Rec.2020 и преобразование в Rec.709

Видео

• Выход HDMI 2.0a до 4K @ 60 Гц
• 4K HDR @ 30 кадров в секунду
• H.264/AVC Base/Main/High/High10 profile @ level 5,1; До 4K x 2K @ 60fps
• H.265/HEVC Main/Main10 profile @ level 5,1 High-tier; До 4K x 2K @ 60fps
• VP9, до 4K x 2K @ 60fps
• MPEG-1, ISO/IEC 11172-2, до 1080P @ 60fps
• MPEG-2, ISO/IEC 13818-2, SP @ ML, MP @ HL, до 1080P @ 60fps
• MPEG-4, ISO/IEC 14496-2, SP @ L0-3, ASP @ L0-5, до 1080P @ 60fps
• VC-1, SP @ ML, MP @ HL, AP @ L0-3, до 1080P @ 60fps
• MVC поддерживается на основе H.264 или H.265, до 1080P @ 60fps

Аудио

• 3,5 мм телефонный джек

Камера

• Двойной mipi CSI, двойной ISP, максимальное входное разрешение 13M пикселей

Сеть

• 10/100/1000 Мбит/с Ethernet
• WiFi 802,11 ac/a/b/g/n с Bluetooth 4,01 (опционально)

Коробка для хранения

• MicroSD-bootable, поддержка SDHC и SDXC, память до 256 ГБ
• EMMC-bootable (дополнительный модуль eMMC)
• 1 USB3.0 хост-порт
• 1 порт USB type C OTG с выходом DP
• 2 порта USB 2,0 (верхний-USB-OTG)

Расширение Порты

• 2x20 контактов "Pi2" GPIO Header
• PCIe 2,1 (4 полнодуплексные полосы с 20 Гбит/с) x4 открытый порт

Более подробную информацию см. По следующей ссылке:

Http://wiki.pine64.org/index.php/ROCKPro64_Main_Page
