Одноплатный компьютер PINE A64 LTS четырехъядерный A53 64 Bit + 2GB LPDDR3 PI 2 GPIO Bus android Linux OS

Одноплатный компьютер PINE A64 LTS четырехъядерный A53 64 Bit + 2GB LPDDR3 PI 2 GPIO Bus android Linux OS

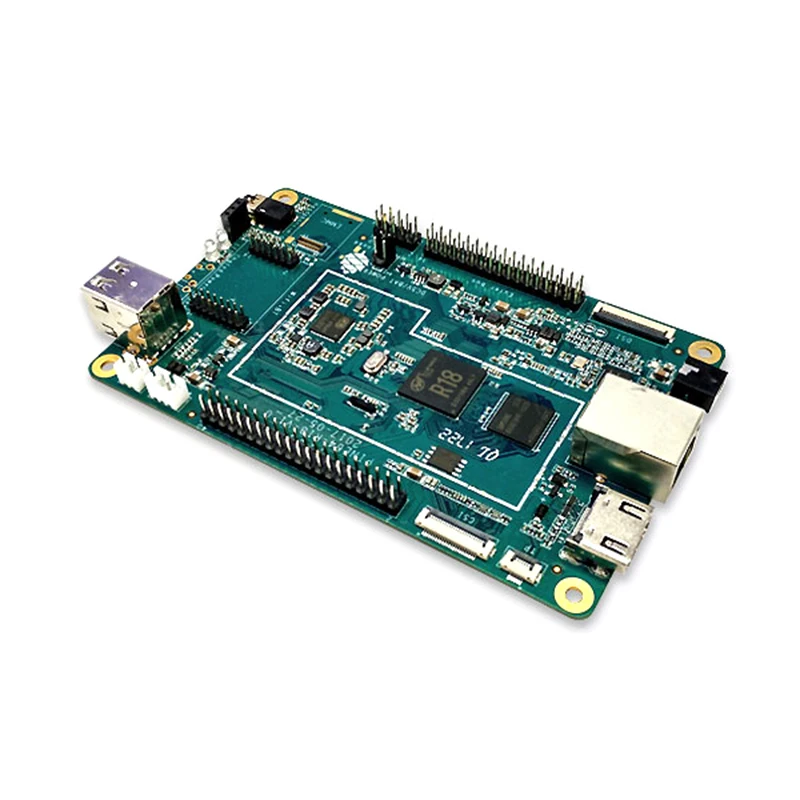

Сосна A64-LTS одноплатный компьютер

Сосны A64-LTS является долгосрочные поставки версия туфель A64 одноплатный компьютер, работающая от Allwinner «R18» Quad-Core ARM Cortex A53 64-разрядным процессором. Плата PINE A64-LTS оснащена 512MB/1GB/2GB LPDDR3 системной памятью и 128Mb SPI загрузочной вспышкой, также есть дополнительный модуль eMMC (до 128GB) И возможность загрузки microSD.Он обеспечивает PI-2 GPIO Bus, Euler GPIO Bus и многие другие периферийные устройства, такие как UART, SPI, I2C, для разработчиков для интеграции с датчиками и устройствами. Компания PINE A64-LTS поставляет не менее 5 лет до 2022 года и один год ограниченной гарантии.

Примечание:

1. Адаптер питания используется как SOPINE Baseboard, 5V 2A Тип H 3.5OD/1.35ID Тип блока питания DC Jack.


2. ОС строит так же, как SOPINE платформа из-за LPDDR3 конфигурации памяти. Пожалуйста, не выбирайте Pine A64 + OS builds.

SoC и памяти Параметры

• Исходя из Allwinner A64

Процессор Архитектура

• Четырехъядерный процессор ARM Cortex-A53 @ 1152 МГц
• Энергоэффективный ARM v8 architecture
• 64 и 32 бит для масштабируемой высокой производительности
• Поддержка NEON Advanced SIMD (одна инструкция по нескольким данным) инструкция для ускорения медиа и обработки сигналов
• Поддержка больших физических адресов (LPAE)
• VFPv4 с плавающей точкой блок
• 32 КБ кэш-память L1 и 32 КБ кэш-память L1
• 512KB L2 кэш

GPU Архитектура

• Двухъядерный графический процессор ARM Mali400MP2
• Поддержка OpenGL ES 2,0 и OpenVG 1,1 стандарт

Системы памяти

• Варианты оперативной памяти: 2GB DDR3.
• Память: платы PINE A64НеВстроенная флэш-память, но используетсяЗагрузочный карты Micro-SDИли usb-накопитель.

Доска Особенности

Видео

• HDMI 1.4a (Type A - full)

Аудио

• 3,5 мм стерео наушники/микрофон штекер

Сеть

• 10/100/1000 Мбит/с Ethernet (сосна A64 + версия), 10/100 Мбит/с Ethernet (сосна A64 версия)
• WiFi 802,11 b/g/n с Bluetooth 4,0 (опционально)

Коробка для хранения

• MicroSD-bootable, поддержка SDHC и SDXC, память до 256 ГБ
• Хост-порт USB - 2 USB2.0

Расширение Порты

• DSI - Display серийный интерфейс, 4 полосы MiPi, до 1080P
• CSI - CMOS Интерфейс камеры до 5 мегапикселей
• Порт tp-сенсорной панели, SPI с прерыванием
• RTC-разъем батареи часов в реальном времени
• VBAT-разъем для литиевой батареи с датчиком температуры
• Wifi/BT модуль Header - SDIO 3,0 и UART
• 2x20 контактов "Pi2" GPIO Header
• 2x17 контактов "Euler" GPIO Header
• 2x5 контактов "EXP" консольный заголовок

Информацию о плате

• Размеры платы: 133 мм x 80 мм x 19 мм
• Входная мощность: DC 5V @ 2A, 3,7 V литий-ионная аккумуляторная батарея разъем, разъем microUSB Euler разъем
• Разъем напылением Упаковочный лист:

Дополнительная информация (включая таблицу данных, макет печатных плат, программное обеспечение, изображение ОС) скачать, см. Следующую ссылку:

Http://wiki.pine64.org/index.php/PINE_A64_Main_Page
